Водяная скважина на даче

Труба для изготовления корпуса

Итак, чтобы сделать желонку понадобится:

• Труба подходящего диаметра.
• Клапан.
• Сварочный аппарат.
• Металлический трос.
• Толстая проволока.
• Куски металла и т.п.

Чтобы сделать желонку самостоятельно, для начала нужно подобрать трубу подходящего диаметра. Ориентироваться при этом нужно на внутренние размеры обсадной трубы.

Расстояние между наружной стенкой желонки и стенами шахты должно составлять два сантиметра. Значит, нужно от внутреннего диаметра обсадной трубы отнять 40 мм. Это будет значение наружного диаметра трубы, из которой будет изготовлена желонка.

Труба для желонки должна быть достаточно длинной и толстостенной, чтобы эффективно рыхлить и выбирать загрязнения и грунт, но достаточно легкой, чтобы ее можно было быстро вынуть для очистки

Размеры зазора между желонкой и скважиной могут варьироваться, но лишь до определенных пределов.

Слишком большой зазор снизит эффективность работ. Но если зазор будет слишком узким, желонка может поцарапать или повредить стенки ствола.

Еще хуже, если из-за большого диаметра трубы желонку заклинит в скважине, особенно если обсадная труба слегка перекошена. Вынуть ее будет не просто, можно полностью испортить скважину и потерять ее.

Длина трубы тоже должна быть не слишком короткой или длинной. Короткое устройство чаще будет задевать стенки при движении вверх-вниз. А слишком длинный элемент может оказаться чрезмерно тяжелым, его трудно будет доставать, особенно когда желонка заполнена тяжелым отвалом.

Длина трубы для желонки обычно составляет примерно 80 см, но может варьироваться в пределах 60-150 см. Для бурения используют более длинные и тяжелые устройства.

Значение имеет и толщина стенок трубы, поскольку от нее во многом зависит общий вес изделия. Чем толще, тем больше труба весит, и тем эффективнее будет действовать желонка.

Но если буровой инструмент получится слишком тяжелым, работать с ним будет сложно по уже изложенным причинам. Достаточной считается толщина трубы 2-4 мм, но она может достигать и 10 мм.

Таким образом, выбирая трубу для желонки, необходимо соблюдать определенный баланс. Вес устройства и его размеры должны удовлетворять двум условиям.

Во-первых, необходимо обеспечить достаточно высокую пробивающую инерцию, чтобы загрязнения удалялись из скважины быстро и эффективно. Во-вторых, вес изделия с загрузкой должен быть таким, чтобы желонку можно было вытащить руками или с помощью лебедки.

Обустройство системы водозабора

бурение скважины и установка кессона

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Последовательность бурения скважины:

1. Тренога устанавливается над местом бурения скважины.
2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
4. Бурение продолжается до достижения водоносного слоя.
5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

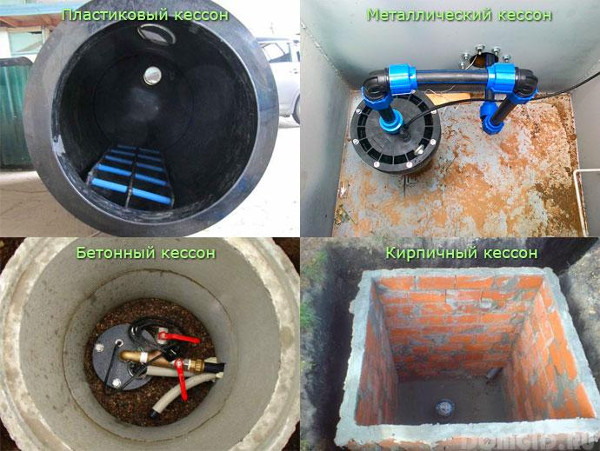

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
2. На дно залить бетонную подушку (толщина 20 см).
3. Установить кессон.
4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

• водяной насос;
• гидроаккумулятор;
• реле давления.

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

При выборе модели погружного насоса надо учитывать:

• напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
• расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

• глубина скважины (35 м);
• расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
• расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
• требуемое давление в высокой точке водозабора (3);
• возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

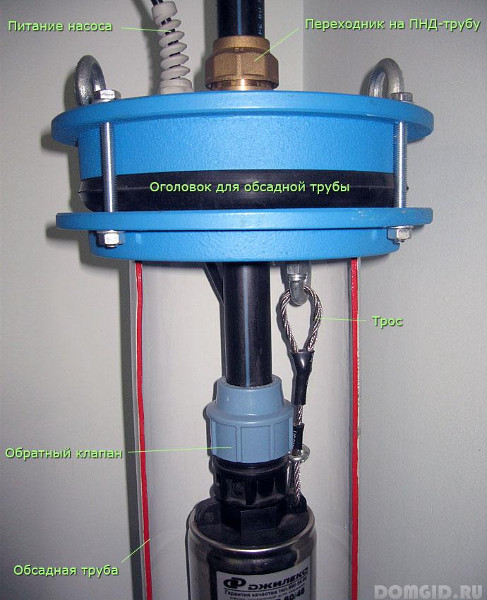

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Последовательность погружения насоса:

1. Обратный клапан подсоединить к насосу.
2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
4. Прикрепить к тросу кабель питания и трубу.

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

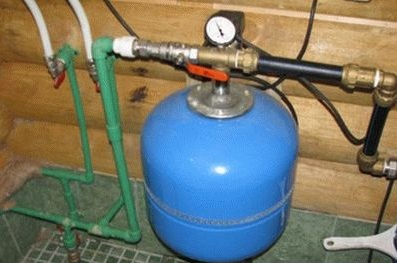

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

• К отверстию дюйма подключаем манометр;
• К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

• Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
• Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

3 Бурим вручную – как и каким инструментом

Для самостоятельного бурения используют следующие способы:

• роторный – орудие в виде шнека при вращении вгрызается в землю;
• ударный – наносят удары по штанге, углубляя ее в породу;
• ударно вращательный – трубу с буром на конце поднимают и с усилием опускают, добиваясь разрыхления грунта, вращают, набирая породу;
• канатно-ударный – на канате несколько раз поднимают и опускают инструмент, который забирает породу.

Разработку скважин всеми перечисленными способами проводят насухо, но иногда используют воду, подливая ее в скважину, чтобы увеличить проходимость породы. Только при ударном бурении процесс непрерывный, так как весь инструмент остается в стволе и начинает исполнять роль скважины. Другие способы требуют постоянного опускания и подъема, чтобы выбрать породу из снаряда. За один раз невозможно пройти больше длины бурового снаряда, иначе его невозможно будет вытащить. Даже бурение шнеком не позволяет за раз пройти более полутора метров, а то придется оставить его в земле.

Шнек используется для бурения роторным способом обычных пород : земли, немного влажных супесчаников, мягкой глины, суглинков. Его можно изготовить самому. К толстостенной трубе с одного конца привариваем острый наконечник. Диск циркулярной пылы разрезаем пополам, по месту разреза на каждой половинке делаем заточку. Через 125 мм от наконечника привариваем к трубе половинки диска напротив друг друга, выдерживая угол по отношению к продольной оси штанги 70°. Вверху штанги для ее наращивания устанавливаем резьбовую муфту.

Буровой стакан используется для прохода липких, связных пород канатно-ударным способом, где шнековый инструмент застревает. Он бывает прямой и конусный, расширенный книзу. Конусное расширение увеличивает диаметр ствола. Для изготовления бура-стакана берем трубу со стенками 2 мм. Диаметр подбираем, исходя из требуемых размеров скважины. Сверху привариваем глухую крышку, к ней – соединительный элемент для крепления штанги. Нижнюю часть острим, направляя заточку внутрь. Вместо цельной заточки можно нарезать зубья и заострить. В боковой стенке делаем отверстия для выемки породы.

Также для канатно-ударного бурения рыхлых и сыпучих пород с водой применяется желонка. Это двухметровая труба с клапаном внизу, а вверху – с креплением для штанги. Крепление выполняют так, чтобы желонку можно было поворачивать для удаления породы. Клапан, как правило, плоский из стальной пластины с уплотнением из резины. При ударе он открывается и пропускает породу внутрь стакана. При подъеме удерживает ее внутри желонки, через него снаряд очищают от содержимого.

Для пород из глины или песка, которые не осыпаются, придуман бур-ложка. Движение бура вращательное или ударно-вращательное. Грунт нарезается двумя режущими кромками – нижней и боковой, собирается в цилиндре. Берем толстостенную трубу, в которой с двух сторон делаем прорези вдоль оси. Их выгибаем, чтобы образовались режущие боковые кромки, а нижнюю часть изгибаем внутрь, чтобы вышло подобие шнека. Внизу по центру привариваем сверло диаметром до 36 мм. Вертикальная штанга сверху приваривается со смещением от центра продольной оси на 15 мм.

Для ударного бурения используется бур-игла. Возможно применение в песчаных и неплотных породах для обустройства абиссинского колодца. К толстостенной трубе с одного конца привариваем острый наконечник. Через 30 см вверх на длину 1м по всей трубе сверлим отверстия диаметром 5 мм с шагом в ряду и между рядами 5 см. Поверх отверстий наматываем и крепим мелкоячеистую сетку – получилось приспособление для фильтрации. Для наращивания штанги предусматриваем резьбовое крепление с помощью муфты.

Советы специалистов

• Узнать уровень грунтовых вод своего участка.
• Для бурения мелкой скважины глубиной до 5 м использовать садовый бур.
• Механической буровое устройство лучше арендовать.
• Труба-водовод должна не доходить до дна скважины максимум на 0,5 м.
• Оборудовать вентиляционные отверстия на трубе, ведущей в скважину.
• После запуска скважины воду отдать на экспертизу.

Теперь вы знаете, как пробурить скважину на даче самостоятельно и сделать ее раскачку. Обеспечить свою семью питьевой водой на даче под силу каждому мужчине. Главное — не бояться и заручиться поддержкой родных и друзей. Без них решить проблему с водоснабжением очень трудно. А как вы решили проблему с водой на дачном участке? Нам интересно узнать о вашем опыте. Оставляйте комментарии к статье.

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

1. Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
2. На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
3. Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

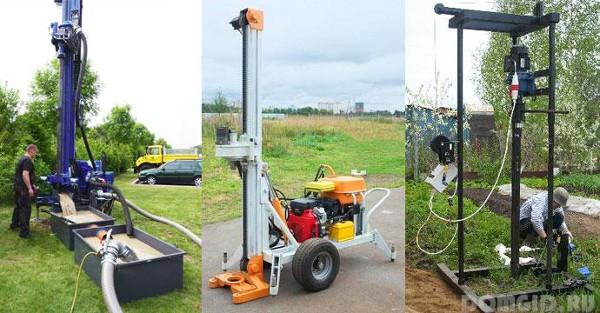

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Ручное бурение скважины

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.

Роторный способ

Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.

Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.

Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

Шнековый способ

Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Сборка системы.

Всухой день я рас­стелил на бетонной дорожке подстилку и уложил на одном конце насос, а на другом — оголовок и ПЗУ. Отмерил нуж­ную длину шланга и зафиксировал кон­цы хомутами к переходным штуцерам у насоса и у оголовка. Затем прикрепил к насосу трос, размотал кабель и скрепил их хомутами через каждые 50 см.

На верхнем конце шланг по отмерянной согласно рекомендованной глубине погружения длине прикре­пил хомутом к трубе оголовка. Трос же смонтировал петлёй для крепления на крючке оголовка. Затем надел петлю на этот крючок, зафиксировал проволо­кой, чтобы не соскочила, и через спе­циальную проточку вывел к ПЗУ кабель. Трос и кабель я обрезать точно по ме­сту не стал, свернув на всякий случай лишнее бухточками.

Перетаскивать длинную «змею» при малом количестве рук весьма затруд­нительно. Надо было собрать род­ственников и соседей, чтобы донести всё хозяйство до скважины, не цепля­ясь за землю, и аккуратно опустить в обсадную колонну. Я жалею, что не сделал именно так — не хотелось никого беспокоить. Мы же вдвоем с женой, как ни старались, всё-таки испачкали шланг. Поэтому при прокачке скважи­ны я сначала направлял выкачанную воду обратно в скважину для промывки шланга и кабеля.

В заключение надел на трубу оголо­вок и прикрепил его болтом с «секрет­кой». Бухточки запаса кабеля и троса повесил внутри домика на крючки. ПЗУ прикрепил саморезами к стенке «до­мика» так, чтобы иметь удобный доступ к кнопке пуска.

На прокачку скважины до состояния «чистая вода всегда» ушло почти всё лето. Распределитель воды с кранами на все направления я так и не поставил, а потом даже стал сомневаться в необ­ходимости этого узла. Пока же мы про­сто наполняем с помощью шланга все ёмкости: умывальники, вёдра, бочки. Или подсоединяем шланг к распылителям для полива деревьев или лужаек. Стационарную систему труб оборудую только тогда, когда хорошенько продумаю структуру системы. Родиться же она может только эволюционным путём исходя из удобства пользования.

Осенью мы вместе с женой достали из скважины насос с шлангами для зимнего хране­ния. Оказалось, что при манипуляциях с этим «хозяйством» можно обойтись и сравнительно малыми силами, ес­ли подстелить большой кусок плёнки и сложить шланг кольцами. При осмотре оказалось, что гайка-переходник насо­са (несмотря на заявленное продавцом защитное покрытие) покрылась ржав­чиной. Что-то такое я уже начал подо­зревать, так как при больших переры­вах между откачками воды наблюдал на выходе коричневую ржавую воду. Так что придётся искать по рынкам но­вую гайку.

Ударно-канатное оборудование

Как пробурить самому скважину на даче? В качестве рабочего инструмента подобного сооружения выступает какой-либо тяжелый объект, соединенный с тросом. С технологической точки зрения данный способ является самым простым. К тому же он хорош тем, что в этом случае можно обойтись без использования специализированной техники, поскольку такую установку можно изготовить самостоятельно. Для подобной реализации кое-что понадобится:

• Забивной объект (стакан) – для этого можно взять кусок трубы длиной 2 метра, с заточенным острым краем с одной стороны (со скосом внутрь).
• Ударная штанга – она будет производить удары по наковальне, которая располагается на другом крае забивного стакана.
• Трос либо канат с диаметром 10 мм, не меньше.
• Каркас – станина, тренога.
• Лебедка – необходима для поднятия стакана.

Высота всей конструкции должна превышать высоту забивного стакана на 1,5-2 метра (можно больше, но в разумных пределах). Это делается для облегчения его поднятия. Как же будет функционировать данная установка?

Бурение скважины на даче своими руками (фото можно встретить по ходу текста) в этом случае производится следующим образом. С помощью лебедки поднимается забивной стакан, после опускается на землю, куда он впивается своим острым краем. Далее с помощью ударной штанги забивной стакан углубляется в грунт. Когда он погрузится, его поднимают, удаляют с его полости землю, которая удерживается силой трения, после чего процедура повторяется до достижения необходимой глубины.

Такая методика актуальна в отношении мягкой, несыпучей породы. Если же грунт сыпучий, то вместо забивного стакана стоит использовать желонку. В ее нижней части есть клапан, за счет которого земля будет удерживаться.

В процессе бурения необходимо время от времени опускать обсадные трубы, чтобы почва не осыпалась. По понятным причинам диаметр этих труб должен быть больше, чем размер забивного стакана. Помимо этого, необходимо следить за вертикальностью скважины.

По окончании работ по бурению необходимо задуматься над тем, как обустроить скважину на даче своими руками. Но об этом немного позднее.

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Виды

Главная особенность системы с напорным баком – это бак, который размещается на большой высоте и тем самым создает давление в системе. Для этих целей может использоваться чердак, но при отсутствии такового сооружается напорная башня. Также емкость может устанавливаться на близлежащем высоком холме. В дальнейшем от этого бака делается разводка на все точки водозабора в доме.

Функционирование системы с напорным баком можно описать так:

• Вода накачивается в бак из колодца или скважины посредством насоса. Контроль за уровнем воды в емкости осуществляет поплавок, который при его наполнении отключает насос, а при опустошении снова включает.
• Высота напорной башни определяет давление в системе. Чем она выше, тем давление больше. Эта особенность позволяет обеспечить водой все точки водозабора без использования насоса в постоянном режиме.

У системы с напорным баком есть несколько серьезных плюсов:

• Экономия электроэнергии, так как насос работает только для накачивания напорного бака, где его мощность используется в полную силу.
• Даже при отключении электроэнергии бак будет обеспечивать наличие воды в кране. Если рядом есть холм или дом расположен на его склоне, можно поставить большую цистерну, что сделает пользование гидросистемой максимально энергоэффективной.

Также у этой системы есть свои недостатки. Если бак располагается невысоко над уровнем водозабора, давление будет невысоким. Также на этот показатель влияет количество одновременно открытых кранов. В таких условиях некоторые бытовые электроприборы могут не функционировать, например, автоматическая стиральная машинка, электрический водонагреватель, посудомоечная машина, автономное отопление и т. п.

Если бак располагается на крыше дома, то при отказе автоматики есть шанс затопления строения водой. Для снижения ущерба используется система аварийного слива, по принципу работы напоминающая слив в ванной или рукомойнике – у верха емкости приваривается труба; при наполнении емкости водой до ее уровня все излишки утекают в трубу. Они могут сливаться в огород или канализацию

Важно придумать систему, сигнализирующую о переполнении бака, чтобы знать про поломку

Система с насосом и гидроаккумулятором имеет особенность – постоянное давление, которое можно регулировать по своему усмотрению. Насос используется так же как и в первом варианте, но качает воду не в напорный бак, а гидроаккумулятор, служащий индикатором для работы автоматики. Такой узел принято называть насосной станцией. Гидроаккумулятор – это емкость, разделенная на две части эластичной мембраной, с одной стороны которой газ, а с другой – вода. При заполнении бака водой мембрана растягивается, давит на газ, он сжимается и создает давление в системе.

Коротко принцип работы этой системы можно описать так:

• Насос закачивает воду в гидроаккумулятор. Когда он заполняется, датчик отключает работу насоса. За счет сжатого газа в системе поддерживается давление, поэтому можно спокойно пользоваться водой.
• Когда вода при открытии крана начинает расходоваться, уровень ее падает и вместе с ним давление в системе. При достижении заданного минимума датчик включает насос и восстанавливает запас воды в гидроаккумуляторе.

У системы с гидроаккумулятором есть свои плюсы:

• проще монтируется и меньше зависит от обстоятельств – большой бак на высоте, как в первой системе;
• давление может регулироваться по желанию;
• более высокое качество воды, но это палка о двух концах.

Также у этой системы есть свои минусы:

• нужно больше средств на обустройство;
• более высокий расход электроэнергии;
• более высокие требования к качеству воды;
• необходимо использование фильтра;
• необходим трубопровод с гладкими стенками и более мощный насос для обеспечения бесперебойной подачи воды и необходимого давления;
• при отключении света система не работает;
• если в качестве источника используется колодец, у него должен быть хороший дебет – скорость наполнения водой, по этой причине такая система чаще используется вместе со скважиной.
