Системы скрытого видеонаблюдения: передача сигнала по сети, по wi-fi и gsm, наблюдение на улице, особенности подключения

Корректная установка скрытого видеонаблюдения

Ввиду того, что процесс видеонаблюдения подразумевает скрытность, любой сопутствующий монтаж должен проводится предельно аккуратно. Данную аппаратуру может выдать проводка. Чтобы обеспечить хорошую незаметность, нужно ее полностью замаскировать.

В качестве примера, рассмотрим установку в трехкомнатной квартире. В ней присутствуют гостиная, кухня, детская и спальня. В помещении находится ребенок, который будет проводить время с няней, пока родители на работе. Все комнаты в обязательном порядке должны быть оснащены системой видеонаблюдения. Камеры в такой ситуации подключаются к регистратору, который в свою очередь, контактирует с одним из облачных сервисов. Это позволит наблюдать за ребенком и няней в режиме реального времени. Помимо этого, регистратор способен сохранять всю информацию на карту памяти, жесткий диск или в облако.

Монтаж камер производится с учетом мониторинга всей площади жилого помещения. Потолок и стены полностью исключаются из монтажных зон, поэтому имеющиеся провода опускаются вертикально за мебелью, а далее уходят под плинтус. Сегодня почти во всех домах и квартирах плинтусы с кабель-каналами выполнены из пластика. Все они закрываются характерной пластмассовой полоской, которая легко демонтируется и ставится на прежнее место.

Камеры чаще всего устанавливаются в верхней части гардероба или книжного шкафа, при этом вся проводка плотно закрывается мебелью. Отличным вариантом для видеокамеры может послужить кухонная стенка. Так, на ее поверхности часто размещаются декоративные изделия и вазы, среди которых допустимо поместить скрытую камеру.

Покупая беспроводной комплект системы видеонаблюдения, произвести монтаж в доме или квартире, становится еще проще.

Не стоит забывать, что у беспроводных видеокамер хоть и отсутствует надобность в сигнальном кабеле, но питание  тянуть все равно прийдется.

Преимущества и недостатки устройств

.

Преимущества

• домашняя камера видеонаблюдения скрытая непросто обнаруживается;
• как следствие – значительно уменьшен риск их порчи;
• неосведомлённость преступника о подконтрольности его действий;
• возможность незаметно расположить камеры в каждой зоне помещения;
• способность некоторых камер к автономному режиму работы;
• отсутствие дискомфорта, люди не ощущают контроля, ведут себя естественно, без негативных эмоций.

.

Недостатки

• гораздо дороже в сравнении с установкой видимой камеры;
• более сложно установить самостоятельно скрытую камеру, чем обычную;
• качество изображения в основном хуже, чем у обычной камеры видеонаблюдения;
• дорогое тех. обслуживание;
• трудность ремонта;

• проблемы с законностью.

Способы технической реализации

Технически реализовать идею видеонаблюдения в многоквартирном доме можно несколькими способами с помощью:

1. IP системы;
2. Облачного сервиса;
3. Turbo—HD системы;
4. Другие решения, которые предлагаются клиентам разными компаниями.

У компаний по установке систем видеонаблюдения перечисленные выше способы могут называться по—разному, но техническая их реализация практически ничем не отличается.

Облачный сервис

Данная решение предусматривает запись видео в специальный облачный сервис, к примеру, Ivideon.com или Ezvizlife.com. Локальная запись на регистратор не предусмотрена.

Начало и конец записи регулируется датчиком движения. Хранятся записи на удаленном сервере, как правило, в архивированном виде до 7 дней.

Для видеонаблюдения обычно используются камеры Hikvision DS—2CD2120F—I 1080p и DS—2CD2110F—I 720p, так как они поддерживаются облачным сервисом ivideon.com. Но клиентам могут быть предложены и другие модели.

В ночное время возможна инфракрасная подсветка объектов на расстоянии до 30 метров.

Доступ к живому видео прямо из квартиры возможет со следующих устройств:

• на Mac OS web—клиент Safari;
• смартфоны Windows Phone, iOS, Android;
• с устройств MS Windows web—клиент IE, Opera, Mozilla Firefox Chrome, и т.д.;
• устройства, работающие на ОС MS Windows (интегрированное ПО).

Схема размещения камеры.

Преимущества облачного хранения видеозаписей:

1. Недорогая система, по сравнению с другими;
2. Хранение видео на удаленном сервере исключает воровство записей, которые в других решениях хранятся в квартире на регистраторах. Найти такой регистратор опытным ворам не составит труда, достаточно отследить в какую квартиру проложен кабель;
3. Ночной режим работы;
4. Включение видеозаписи по датчику движения.

В комплект установки входят.

Недостатки:

1. При отсутствии электроэнергии в доме перестанут работать маршрутизаторы, установленные провайдером, что исключит передачу видео онлайн;
2. Сбои в работе интернет тоже негативно повлияют на работу системы, поэтому провайдер должен быть проверенным и надежным;
3. Возможные сбои в работе сервера, на который записывается видео (случается редко).

IP система

Данная система видеонаблюдения предусматривает запись видео как на удаленный сервер, так и локально на DVR-регистратор.

В этом решении также могут использоваться камеры Hikvision с режимом работы как днем, так и ночью с инфракрасной подсветкой.

Передача видеосигнала возможна, как по кабелям, так и по WI—FI.

В комплект IP системы входит.

Запись видео осуществляется:

1. На 4—х канальный регистратор, который устанавливается в одной из квартир. Объем выделенного дискового пространства для видеозаписей рекомендован не менее 1 Тб, срок хранения данных не менее 1 месяца;
2. Параллельно запись осуществляется в облако на удаленный сервер.

Доступ к видеозаписям возможен с тех же устройств, про которые мы упоминали выше, повторятся не будем.

1. Параллельная запись видео как на регистратор, так и в облако на удаленном сервере, где данные могут храниться продолжительно время;
2. Два места хранения данных, что обезопасит от потери видеофайлов;
3. Возможность передачи видеосигнала по WI—FI;
4. Ночной режим работы;
5. Работа по датчику движения.

Недостатки:

1. Необходимость использования одной из квартир для установки регистратора, а, следовательно, прокладки по жилью кабелей;
2. Дороже обычного облачного сервиса, описанного выше. Как правило, стоимость установки такой системы видеонаблюдения обойдется в 2 и более раза дороже.

Turbo HD—система

Данная система предусматривает запись видео только локально на регистратор, при этом доступен удаленный доступ к видеофайлам через интернет.

В комплект системы входит:

Запись видео осуществляется только через 4—х канальный Hikvision регистратор на 1 ТБ HDD, которые устанавливаются в одной из квартир.

Доступ к файлам возможен онлайн с любого из вышеописанных устройств (смотрите «Облачный сервис»).

1. Умеренная стоимость установки, дешевле чем IP система, но дороже, чем «Облачный сервис»;
2. Постоянный онлайн—доступ к регистратору жильцов дома с многих устройств (планшеты, смартфоны и т.д.);
3. Ночная ИК подсветка до 20 метров;
4. Включения записи по датчику движения.

Недостатки:

1. Только одно место хранения данных;
2. Интернет, к которому постоянно должны быть подключены камеры, должен обладать хорошей скоростью;
3. Одному из соседей придется дать доступ к своему роутеру указав реквизиты для его настройки;
4. Так как запись идет в круглосуточном режиме, регистратор должен быть включен постоянно, что может вызвать неудобства для проживающих в этой квартире людей.

Больше про камеры видеонаблюдения с удаленным доступом, популярные модели, способы подключения, критерии выбора.

Как установить камеру самостоятельно?

Любая установка начинается с приобретения оборудования. И именно в квартире, в отличие от иных помещений, это сделать проще всего своими руками. Для этого даже не надо быть продвинутым пользователем ПК. Расходы на оборудование составят примерно 20 тыс. рублей. Сам комплект для самостоятельной сборки должен иметь несколько обязательных составляющих:

• видеокамеру;
• регистратор видео (сетевой);
• приёмный сервер (персональный компьютер);
• хранилище информационных данных;
• если будет использоваться WI-FI, то нужен роутер;
• кабель для радиочастотной пары;
• блок питания;
• программное обеспечение для слежения.

Рекомендуется опустить пункт с видеорегистратором, если обычный ПК будет использоваться как сервер. Для этого можно просто установить сетевую камеру и подсоединить её к компьютеру или смартфону через WI-FI. Почти все беспроводные камеры пишут всю информацию на съёмные носители и карты памяти. Конечно, тут приоритетом будет стоимость. Для примера можно рассмотреть имеющиеся на рынке бренды OPTIMUS, ATIS и BEWARD.

Для беспроводной связи необходимо приобрести качественный роутер и не скупиться на стоящую модель, так как не приборы низкого качества плохо ловят сигнал и постоянно перебиваются другими волнами. Записи следует хранить на жёстком диске, при этом нужно заранее прописать путь хранения данных. Во избежание казусов оперативной системы, можно заливать информацию на облако, с кодированием доступа для просмотра остальными.

Монтаж

Перед самой установкой обязательным шагом будет проектирование, чтобы определить будущее положение системы, скорректировать масштаб, высчитать ёмкость с учетом объема хранилища данных, скорости записи. Необходимо точно определить, будет ли использоваться сервер. Затем производятся расчёты углов обзора и захвата камерой необходимого пространства, учитываются все факторы вокруг: освещённость, температура, совместимость с предметами. Далее выбирается объектив, всё должно быть совместимо с другими компонентами системы. Выбирается место размещения самой камеры. Если используется кабель, нужно заранее продумать, как и куда его поставить, надо ли маскировать, где поместить блок питания.

Один из важнейших моментов – электропитание камер видеонаблюдения и всей системы в целом. Иногда даже потребуются отдельные кабели – они может быть как коаксиальными, так и витыми. Тут экономить не рекомендуется, а значение тока лучше завысить как минимум на двадцать процентов, так как производители блоков питания любят преувеличивать. Сам блок должен иметь сетевой фильтр, чтобы подача напряжения шла без перепадов.

Когда кабель протянут по квартире, разместите камеры. Убедитесь, что нет так называемых «мёртвых зон», и что в поле зрения попадает вся обозреваемая комната. Когда после точного планирования всех возможных факторов установки всё приведено в действие, прибор прикреплен, кабели протянуты, а ПК готов, переходим к наладочным действиям и способам запуска оборудования.

Как настроить?

Чтобы самостоятельно всё установить в квартире, потребуется видеорегистратор. Его разрешение не должно уступать самому прибору слежки. Попросите кого-нибудь помочь с установкой, чтобы с расстояния ассистировать с подбором верного угла обзора и резкости. Когда приобретается ПО, как правило, камеры и видеорегистратор идут сразу в комплекте, плюс прилагается индивидуальная инструкция по эксплуатации. Но в любом случае нужно будет лишь наладить LAN, подключиться к сети, соединить с камерой, как программа сама всё найдет с выдачей адресов.

Затем найденный IP вводится в строку поиска, и настраивается камера и остальные устройства. После этого создается удаленный доступ – настраивается маршрутизатор между сервером и получателем информации.

Из бесплатных плагинов очень популярен Ivideon, но в реальном времени он может писать только с одной камеры, так что программа не самая лучшая, но зато бесплатная и доступная каждому.

Законность установки камеры скрытого видеонаблюдения

В Российской Федерации скрытое видеонаблюдение считается незаконным. В Кодексе об административных нарушениях предусмотрены статьи, которые четко «говорят», что скрытое видеонаблюдение грозит штрафом и изъятием оборудования правоохранительными органами. Намереваясь установить средство видеонаблюдения необходимо устанавливать предупреждающую табличку о наличии видеонаблюдения. Если оборудование устанавливается в офисе, то между работодателем и работником заключается соглашение «О сборе и использовании персональных данных».

Стоит отметить, что если вы проживаете в квартире один и установили такое оборудование во избежание возникновения возможных неприятностей при вашем отсутствии, закон будет на вашей стороне. Но если к вам пришли гости или вы нанимаете домашний персонал, то все без исключения должны быть уведомлены о видеосъемке, в противном случае проблем с правоохранительными органами не избежать.

Нанимая няню или домработницу, человек должен быть уведомлен, что в квартире ведется скрытое видеонаблюдение. В противно случае, если работник что-то украл, и это было снято на камеру, данное видео не может использоваться в судебном заседании в качестве доказательства вины. Суд, в лучшем случае, оставит доказательства без внимания, а в худшем примет встречный иск о вторжении в личную жизнь.

При необходимости ведения видеонаблюдения в собственном жилище необходимо установить предупреждающие табличку. Владелец имеет право не указывать конкретное место, где находиться аппарат для съемки. Таким образом, можно обойти запрет о вторжении в личную жизнь.

Возможности устройств для скрытого видеонаблюдения. Видеокамеры и их разновидности

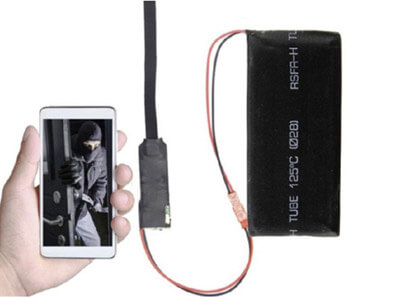

Современные, высокотехнологичные мини камеры для скрытого видеонаблюдения в квартире или частном доме, не всегда имеют провода для питания и передачи информации. Отснятый материал может передаваться посредством сети интернет, через сотовую связь, или же собираться на съемном носителе, т.е. флэш-карте, слот для которой встроен в устройство. Естественно, что для осуществления скрытой съемки, предпочтительнее использование беспроводных мини камер. Для видеонаблюдения используется цифровой формат, в то время, как аналоговые устройства могут передавать информацию только посредством провода.

Такая камера в детской будет совершенно незаметна

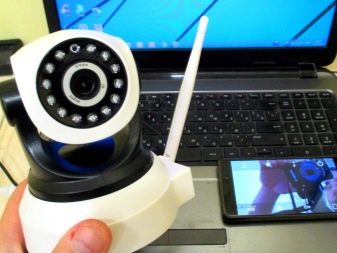

Очень удобны, в этом плане, скрытые камеры видеонаблюдения Wi-Fi передачи. Информация, не задерживаясь на каком-либо носителе, передается через сеть интернет на специальный сервер, где и сохраняется. Просмотреть ее можно даже при помощи смартфона как в записи, так и в режиме реального времени. В отличие от них, мини камеры видеонаблюдения с записью на карту памяти, требуют периодической выемки носителя для снятия информации.

Скрытая камера с датчиком движения BX700Z – а с виду обычный фонарь

Весьма распространены в последнее время стал встроенный датчик движения в беспроводную мини камеру для видеонаблюдения, что не удивительно. Ведь нет смысла записывать помещение, в котором ничего не происходит. Ну а при появлении какого-либо движения, такая камера автоматически начинает запись, прекращая её, если объект покинул область обзора.

Обыкновенный выключатель? А вот и нет – скрытая камера

Скрытое видеонаблюдение миниатюрной камерой аналогового и цифрового исполнения

Конечно, аналоговые устройства медленно, но верно уходят в прошлое. Сейчас их довольно редко можно встретить в магазинах или торговых центрах. А причина этому – переход человечества на цифровые носители. Ведь намного удобнее установить беспроводные мини-камеры для скрытого видеонаблюдения в квартире, чем тянуть целый «жгут» проводов, записывая информацию, при этом, на видеокассеты.

Именно на такие кассеты пишется информация с аналоговых мини видеокамерСкрытая камера с Wi-Fi в форме светодиодной лампочки

«Шпионские» мини-камеры или маскировка под предметы повседневного использования

Большую популярность, особенно среди предпринимателей и бизнесменов, приобрели «шпионские» мини-камеры. Почему – наверное объяснять смысла нет. Ведь давно известно, что «кто владеет информацией – владеет миром». Именно поэтому производители выпускают подобное оборудование в виде пуговиц, шариковых ручек и т.п. Однако, следует заметить, что пользование такими приборами не всегда законно, ведь информация может как помочь одному, так и навредить другому.

На такой саморез в стене вряд ли кто обратит внимание

Частным лицам:

• Супружеская неверность
• Решение семейных проблем
• Наружное наблюдение и слежка
• Контрнаблюдение, выявление слежки
• Помощь в возвращении человека
• Проверка образа жизни
• Проверка интернет-измен
• Провокация измены
• Досье на человека
• Информация по номерам и адресам
• Сбор информации на жениха или невесту
• Слежение за женой /супругой
• Установка средств скрытого наблюдения
• Проверка помещений на прослушку
• Проверка недвижимости
• Деятельность за границей
• Проверка алиби
• Помощь по гражданским, уголовным и арбитражным делам
• Поиск должников и мошенников
• Поиск без вести пропавших людей
• Компромат на человека

Как осуществляется монтаж?

Поскольку видеонаблюдение должно быть скрытым, все монтажные работы нужно выполнять очень тщательно. Систему скрытого наблюдения, прежде всего, могут выдать провода, поэтому они должны быть полностью замаскированы.

Можно рассмотреть процесс монтажа на примере трёхкомнатной квартиры. Имеются гостиная, спальня, детская и кухня. В квартире маленький ребёнок, которым, пока родители на работе, занимается приходящая няня. Под видеонаблюдением должны находиться все четыре помещения. По замыслу хозяев квартиры видеокамеры подключаются к регистратору, оснащённому подключенному к облачному сервису, чтобы с мобильного устройства можно было, в режиме реального времени, наблюдать за няней и ребёнком. Кроме того регистратор осуществляет запись видеоинформации на жёсткий диск, флэш-карту или в облако. Регистратор можно разместить в запираемом ящике письменного стола или комода.

Миниатюрные видеокамеры устанавливаются в таких местах, чтобы обеспечить контроль за всей площадью помещения. Поскольку стены и потолок, как монтажные зоны, исключаются, все соединительные провода опускаются вертикально за мебелью, а затем закладываются под плинтус. Сейчас практически во всех квартирах установлены пластиковые плинтусы с кабелеканалами, закрытыми пластиковой полоской, которая легко снимается и так же легко ставится на место.

Видеокамера может быть установлена в верхней части книжного шкафа или гардероба, при этом провода полностью закрываются мебелью. Кухонная стенка хорошее место для установки скрытой видеокамеры. Наверху обычно ставятся вазы или декоративные изделия, в которых очень просто поместить камеру скрытого наблюдения.

Где разместить камеры?

Решение этого вопроса зависит от типа используемой видеокамеры, её габаритов и фантазии хозяев. Существует множество мест, где можно установить миниатюрные камеры. Если в квартире установлена пожарная и охранная сигнализация, то инфракрасные датчики движения и дымовые извещатели одно из самых распространённых мест для установки видеокамер. Датчики монтируются на потолке, и камера обеспечит оптимальный контроль за всем, происходящим в помещении. Кроме того провода, идущие от видеокамеры прокладываются вместе с проводами сигнализации, поэтому идентифицировать их, особенно не специалисту, очень сложно. Существуют даже специальные скрытые камеры, замаскированные под пожарные датчики – с ними задача значительно упрощается, также подобные камеры не попадают по действие запрета закона, поскольку датчики не являются бытовыми предметами.

Если в доме имеется музыкальный центр, то это так же отличное место, чтобы замаскировать видеокамеру. В принципе любая бытовая техника, особенно с большим числом ручек и кнопок управления, подходит для установки камеры скрытого наблюдения.  В идеале, камера должна монтироваться в стационарные предметы интерьера, которые невозможно передвинуть.

При выборе места для установки камеры следует предусмотреть возможность её загораживания другими предметами, поэтому камеру лучше установить повыше. В настенных часах также можно замаскировать беспроводную камеру. В процессе установки видеокамер следует иметь в виду один важный нюанс – камера при работе нагревается, поэтому при её установке необходимо предусмотреть отвод тепла от корпуса.

Что говорит закон о скрытом видеонаблюдении?

Организовывать скрытое видеонаблюдение у себя в квартире можно, но с обязательным условием того, что все члены семьи, а также рабочий персонал, если таковой имеется, должны быть в курсе того, что за ними ведется видеонаблюдение, причем выдавать местоположение камер необязательно. В противном случае можно запросто попасть под суд. Рабочий персонал желательно ознакамливать с письменным документом, утверждающим факт установки камер в квартире под роспись.

Помните, что закон также запрещает использовать камеры, замаскированные под бытовые предметы. Так, в последнее время участились случаи задержания простых граждан, купивших в Китае ручки или брелки со встроенной видеокамерой, и пытавшихся их продать в России. Большинство из них получили штраф, а некоторые даже условные сроки. По статья 138 ч1 за продажу и установку некоторых запрещенных камер вам может грозить уголовное наказание до 4 лет лишения свободы. Поэтому будьте аккуратны и осторожны, и по возможности ознакомьтесь с вышеприведенной статьей перед покупкой и установкой скрытых камер.

С этим читают:

2 Метода обнаружения скрытых камер

Беспроводные мини видеокамеры: скрытое наблюдение стало доступнее

Микрокамеры для скрытого наблюдения: особенности, критерии выбора и модели

Камеры для скрытого видеонаблюдения: характеристики, виды и модели

Делаем скрытое видеонаблюдение своими руками

Простейшая система видеонаблюдения:

1.В качестве скрытой камеры использовать веб-камеру, найти ей скрытое место.
2.Купить USB кабель-удлинитель, соединить им веб-камеру с компьютером.
3.Спрятать провода.
4.Установить на компьютере одну из программ записи сигнала и определения движения (например, WebcamXP).

.

Веб-камеру обычно разбирают, используя плату с закреплённой оптикой. Из можно разместить внутри любого предмета.

.

Вместо компьютера можно использовать смартфон или соответствующий телевизор. Вебка сможет работать только при хотя бы минимальной освещённости, это большой минус, зато позволит хозяину в это время пользоваться компьютером.

.

Камера для скрытого видеонаблюдения в квартире может использоваться в паре с телефоном с доступом к сети. На устройстве при этом устанавливается видеоприложение.

Телефон подключается к компьютеру с Wi-Fi. Естественно вибрация и звук на телефоне отключаются, чтобы не демаскировать устройство.

.

.

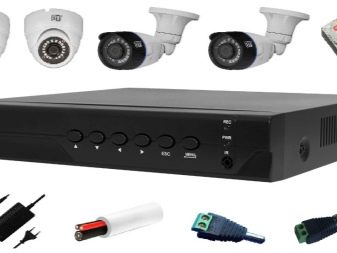

А вот так выглядит полноценная система для слежения:

Для её реализации необходимо продумать следующие вопросы:

• скрытное место для видеорегистратора;
• сколько и где установить видеокамеры, выбрать для каждой нужный для её угла обзора объектив;
• где незаметно проложить провода;
• выбрать способ удалённого доступа к DVR (лучше всего роутер).

.

Всё продумав, начертите схему помещений с оборудованием, учтите, что зона просмотра не должна ничем загораживаться. Если хотите выводить картинки на телевизор, то приобретите HDMI-кабель.

.

Для прокладки проводов используйте натяжные (подвесные) потолки, штробите стены. Для камер сделайте отверстия в выбранных местах и зафиксируйте камеры строительными смесями.

.

Придётся закупать:

видеорегистратор с высокоскоростным LAN и разрешением хотя бы FullHD;
жёсткий диск с HDD-накопителем (емкостью 1 Тб, чтобы хранить данные 25 дней).

.

Схема работы: сигнал от камеры попадает на DVR, записывается на жёсткий диск и по LAN-кабелю либо по Wi-Fi передаётся на ПК или ноутбук. Для настройки компьютера и DVR лучше вызвать представителя провайдера.

Скрытая камера BX900Z IP WIFI настройка iOS

Watch this video on YouTube

Использование ПК и плат видеозахвата

Можно существенно снизить изначальные затраты на закупку оборудования если воспользоваться, что уже есть в доме – компьютером.

Устройство такой сети ничем не отличается от обычной проводной. Единственная разница в том, что кабеля передачи видеоданных сходятся к плате видеозахвата установленную на ПК.

Скорость записи для таких плат колеблется от 25 до 800 кадров в секунду на плату. Это означает, что имея 4 входящих потока, скорость записи будет автоматически разделяться поровну на каждый канал.

Это решение является переходным вариантом от аналоговых к цифровым системам. Программное обеспечение, которое поставляется в комплекте с каждой платой, обычно имеет множество настроек и несколько уровней допуска.

Можно выделить:

• возможность управления поворотными механизмами для PTZ видеокамер по различным протоколам (Pelco D, Pelco P, Philips, Panasonic, JVC, Vicon, KT&C, Fine, Lilin, Dyna, Kalatel);
• возможность конвертации и записи в «экономном» формате AVI;
• широки возможности сетевого доступа к просмотру информации и изменению настроек.

Заключение

Организация видеонаблюдения в квартире – задача вполне посильная для реализации своими руками. Достаточно определиться с типом видеонаблюдения, подобрать оборудование, установить и подключить все устройства.
Готовые системы с полным набором оборудования – оптимальный вариант для самостоятельного монтажа видеонаблюдения.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

Заключение

Скрытые камеры являются положительной альтернативой относительно установки обычных камер. Они настолько миниатюрны, что их очень удобно расположить в любой плоскости. Для частного применения данная процедура является абсолютно законной. В случае если наблюдение ведется в офисном помещении или каком-либо общественном месте, нужно обязательно подключать специальное оповещение. Производители совершенствуют свои изделия с каждым днем все больше. Из многообразия продуктов каждый может выбрать себе самое подходящее оборудование, как в отношении качества, так и в ценовом сегменте.
