Недостатки каркасно-щитовых домов

Проекты

Проектирование начинается с изучения особенностей грунта. На основании полученных результатов исследования выбирается тип фундамента. Наиболее распространенными под каркасно-щитовые конструкции являются следующие виды фундамента:

• ленточный (блочный или каменный);
• столбчатый или свайный (выполняется с использованием асбестовых труб или свай с лопастями для вкручивания их в грунт);
• мелкозаглубленная плита.

При выборе готовой конструкции важно учесть, подходит ли она для круглогодичного постоянного проживания или может использоваться лишь в качестве сезонной дачи. Необходимо оценить, как впишется сборный дом в уже имеющийся экстерьер участка, уточнить, на какое число жильцов рассчитано строение, площадь комнат и высоту потолков, размеры оконных и дверных проемов, толщину и тип утеплителя

Многие застройщики сегодня предлагают типовые проекты, имеющие весь пакет документов для строительства и введения объекта в эксплуатацию. Условно такие дома делятся на следующие группы – площадью до 100 кв. м, от 100 до 200 кв. м, от 200 до 300 кв. м, свыше 300 кв. м.

Помимо чертежей дома и его 3D визуализации, важно, чтобы пакет документов включал:

• схемы подключения к внешним электросетям общего пользования;
• проект подсоединения к системам водопровода и канализации;
• чертежи теплового снабжения;
• проект по вентиляции и пожарной безопасности.

Общие принципы

Внутреннее размещение слоя изоляции подразумевает, что:

• утеплитель устанавливается между опорными элементами каркаса без дополнительной обрешетки;

• рабочие процессы выполняются изнутри без лишних трудностей в любых погодных условиях;

• материал хорошо защищается от неблагоприятного внешнего воздействия;

• реконструкция совмещается с декоративной отделкой комнат.

Утеплитель устанавливается между опорными элементами каркаса.

Следует учесть приблизительное распределение тепловых потерь через разные части конструкции (максимум в %):

• стены и угловые примыкания — 15;

• окна и входную группу — 20;

• пол и цоколь (подвал) — 15;

• крышу — 30.

Этот список подтверждает целесообразность улучшения изоляционных параметров объекта.

Для повышения эффективности мероприятия следует дополнить проект модернизацией систем:

• отопления;

• вентиляции;

• кондиционирования.

На основании правильного расчета «точки росы» чертежи вместе с дополнительными документами можно подготовить самостоятельно. Соблюдать стандарты оформления необязательно. Однако даже простой рисунок от руки с размерами предотвратит ошибочные действия.

Возведение стен и установка окон с дверьми

Следующий этап – возведение стен. Для этого прямо на базовый каркас укладывается слой прочного рубероида для гидроизоляции. Но укладывать стоит не только по периметру траншеи, а по всей площади дома. К деревянной опалубке рубероид прибивается гвоздями. При этом старайтесь его максимально натянуть, чтобы он не проседал и не рвался.

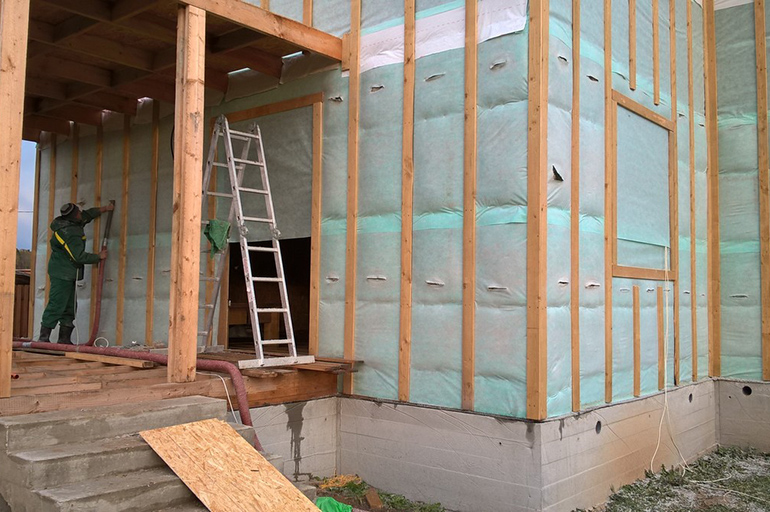

Утепление стены щитового дома.

Теперь переходим к основанию стенок. Для этого по всем углам и на серединах стенок по основанию траншеи в опалубку вбиваются нагели – острые штыри, обычно выполняемые из дерева. Теперь укладываем первый слой деревянных брусьев по периметру, сажая их на нагели. Таким же образом делается и второй ряд. Не забывайте сразу делать и межкомнатные стены точно так же, иначе потом будет тяжело их возводить отдельно.

Теперь в местах наибольшей нагрузки в брусьях просверливаются отверстия, куда затем вставляются заранее приготовленные деревянные стойки. Они должны войти на глубину не менее, чем 0,5 м. Уровнем проверяйте все, чтобы не образовывалось наклонов и перекосов. После этого можете прибивать к стойкам и продольные перемычки. Для уверенности можно сделать еще по две диагональные перемычки на каждой стене – на внешней и внутренней стороне дома. Для этих целей выбирайте древесину потоньше, чтобы потом не возникло проблем с отделкой стен внутри.

После того как каркас дома будет таким образом готов в полную высоту, переходите к обшивке дома. Делается она из досок шириной примерно в 4 мм как снаружи, так и изнутри дома. При этом следите, чтобы доски при обшивке очень прочно прилегали друг к другу, не образуя при этом зазоров. Дверные и оконные проемы оставляйте пока открытыми. И не забывайте проверять уровнем и отвесом ровность стен и уклонов.

После этого возводятся основные части стен, выложенные из кирпича или шлакоблока. Лучше делать это в два ряда: снаружи и изнутри, при этом следя, чтобы кирпичи плотно прилегали к деревянному каркасу. Наряду с этим можете сразу устанавливать оконные рамы. Дверные проемы можно монтировать как сразу, так и после возведения стен полностью.

Чем отличается щитовой дом от каркасного и как его построить

Ответ на вопрос «чем отличается щитовой дом от каркасного» очевиден: основные структурные части щитовых домов состоят из укрупненных элементов-щитов. Изготавливаются эти части деревянных щитовых домов, как правило, на заводе. Процесс возведения таких построек сводится к монтажу на месте постройки этих щитов и отделочным работам. Строительство деревянных щитовых домов снижает трудоемкость работы, обеспечивает высокие темпы монтажа.

В подобных строениях основой стен является нижняя обвязка из деревянных антисептированных брусьев, укладываемых по цоколю здания и прикрепляемых к нему с помощью анкерных болтов. На обвязку устанавливают стеновые щиты. Сверху стеновые щиты скрепляют укладываемой на них верхней обвязкой, на которую опирается чердачное перекрытие.

Стеновые щиты изготовляют внутренние и наружные, которые, в свою очередь, подразделяются на глухие, оконные и дверные. Высота щитов равна высоте этажа, ширина принимается равной 600—1200 мм. Щиты состоят из брусчатой обвязки и обшивки, внутренней и наружной, между которой помещен утеплитель.

В качестве утеплителя щитов применяют тюфяки из минерального войлока. Под обшивкой с внутренней стороны щита укладывают пароизоляцию с целью не допустить образование конденсации водяных паров внутри щита, проникающих в него со стороны помещения. Для уменьшения продуваемости под наружную обшивку прокладывают бумагу.

Технология строительства щитовых деревянных домов предполагает вертикальное расположение щитов с последующим соединением гвоздями. При устройстве стыков между щитами необходимо обеспечить достаточную плотность и не продуваемость стыка. Стык необходимо перекрывать непрерывными слоями воздухо- и пароизоляции. В стык закладывают минеральный войлок слоем толщиной 20 мм, приклеивая его холодной битумной мастикой. Затем с помощью рычажного приспособления производят обжатие стыка. В щитовых домах перекрытия устаревают щитовые или балочные.

Перед тем как построить щитовой дом, необходимо предпринять меры по защите цокольного и карнизного узлов от промерзания. Делается это путем устройства утепленного цоколя и утепленного фризового пояса у карниза, а также от увлажнения парообразной влагой внутреннего воздуха, устраивая с этой целью пароизоляцию.

Под цокольным перекрытием подполье утепленным не делают. Подполье должно быть холодным и хорошо проветриваемым, а конструкция перекрытия над подпольем и особенно цокольного узла должна иметь надежное утепление и пароизоляцию, уложенную сверху под конструкцией чистого пола. Для защиты от промерзания на уровне перекрытия снаружи устраивают утепленный пояс.

Деревянные дома необходимо предохранять от гниения и воспламенения, проводя септическую и огнезащитную обработку дерева.

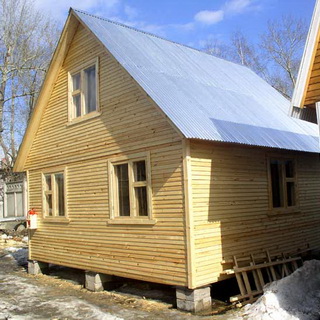

Посмотрите, как выглядят щитовые деревянные дома на фото, представленных ниже:

Укрепление фундамента под каркасный дом с помощью арматуры

Схема укрепления фундамента с помощью инъекционных скважин: а – зона распространения раствора; б – буроинъекционные скважины.

В этих целях подойдет абсолютно любой крепкий металлический материал. Наверняка у вас в гараже, на даче или еще где-то собрано некоторое количество предметов, совершенно ненужных и непригодных для использования. Но именно для закрепления фундамента они окажутся практически незаменимыми. Так, например, если у вас есть старый велосипед, коляска или что-то еще, то смело разбирайте их и переходите к непосредственному армированию. Если же вы не являетесь хранителем исторической древности, то придется приобрести армирующую сетку и с ее помощью осуществить армирование.

Для этого необходимы:

• металлические прутья;
• армирующая сетка;
• металлическая проволока.

Прутья арматуры вкапываются в землю на глубину, равную примерно третьей части того размера, что оказывается над землей. Соответственно, если глубина фундамента составит 30 см, то вам потребуются прутья длиной не менее 40 см. Сначала устанавливаются они в углах и в местах пересечения перегородок. После этого нужно будет устанавливать оставшиеся столбики на расстоянии примерно 1 м друг от друга. После этого все их нужно соединить между собой. Для этого можно воспользоваться либо металлической сеткой, либо толстой проволокой

В данном процессе важно правильно осуществить соединение с угловыми столбиками

Достаточно часто строителями-самоучками совершается ошибка, которая заключается в том, что на углах стыкуются 2 детали, после чего одна из них направляется по одной стене, а другая – по соседней. Это может привести к тому, что при усадке фундамента одна часть его может отделиться от другой. Для того чтобы предотвратить это, необходимо на углах не соединять 2 отдельные детали, а сгибать одну под углом в 90 градусов. Место сгиба прикрепляется к столбику с помощью тонкой металлической проволоки.

Замешивание раствора для фундамента под дом своими руками

После того как вся арматура будет связана между собой, необходимо приготовить бетонный раствор для заливки фундамента. В его состав входит:

• цемент (1 ведро);
• песок (3 ведра);
• вода (1 ведро);
• пластификатор (70 г);
• гравий или щебень (3 части).

Замешивать эту массу можно и с помощью обычной лопаты небольшими партиями. Так как котлован неглубокий, это вполне реально. Если вы не сторонник ручного способа перемешивания камней с песком, цементом и водой, то лучше будет либо приобрести уже готовый бетон, либо воспользоваться электрической бетономешалкой. В этом случае сначала в нее загружаются все сыпучие материалы (песок, цемент, щебенка, пластификатор), а потом понемногу добавляют воду. Возможно, ее потребуется меньше или, наоборот, чуть больше. Пластификатор добавляется (при ручном замешивании) после того, как цемент с водой становятся однородной массой. Пластификатор позволяет использовать меньшее количество воды в процессе замеса, поэтому в бетоне после высыхания ее практически не остается. Это позволяет избежать вымерзания влаги в морозы и откола некоторых частей фундамента.

Заливается бетон постепенно, по всей длине фундамента. Так, пока на другом конце вы не увидите, что на дне появился раствор, не стоит доверху заливать им котлован только в одном участке. Для того чтобы ускорить процесс заливки, можно воспользоваться лопатой или ломом, с помощью которых раствор будет прогоняться по всему периметру фундамента.

Монтаж кровли щитового дома

Теперь очередь кровли. Сначала устанавливаются продольные и поперечные стропила из дерева, которые друг с другом соединяются при помощи саморезов или толстых гвоздей. Затем делается слой гидроизоляции из специальной подкровельной пленки, на которую потом опять укладывается слой досок. После этого делается теплоизоляция, для которой можно выбрать практически любой материал. Сверху снова кладется слой из дерева.

Для пароизоляции и вентиляции по краям кровли устанавливается специальная вентиляционная решетка. Она же служит направляющей для основного угла уклона крыши. В идеале все это еще раз закрепляется уже более тонкими рейками, на которые кладется слой толстого рубероида. А уже непосредственно на рубероид укладывается основной кровельный материал – черепица или шифер.

С внутренней стороны дома крышу можно отделать гипсокартоном или оставить деревянной (особенно удобно для чердака). Только в таком случае дерево необходимо будет покрыть лаком или краской, чтобы оно не портилось и не разрушалось жучками.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Конструкция щитового дома

Популярность конструкции щитовых домов определяется и легкостью в сборке. Они складываются из стеновых щитов ЦСП или ОСБ с применением утеплительного материала – пенопласта, минеральной ваты либо другого утеплителя. Даже при возведении 2-х этажного дома не требуется вовлечение спецтехники и применение сложного инструмента. При сооружении можно от начала до конца ограничиться собственными силами.

Тем более, что на сегодняшний день, сборные щитовые дома под ключ – весьма популярны, а значит и выбор богатый, на любой вкус и цвет. Как правило, фирмы используют уже готовые модули, из которых аналогично детскому конструктору производится сборка щитового дома.

Время сборки каркасно-щитового дома зависит от множества факторов. Например, от размера и сложности конструкции, от особенности ландшафта участка и пр

Также важное значение имеет кто и как будет собирать дом. Если это будет самостоятельное строительство, то этот процесс может задержаться

И наоборот, если этим занялись знающие специалисты из строительной компании, то можно рассчитывать на скорый и безупречный результат – у них уже все отлажено.

Типовые дома уже по готовым проектам собираются на порядок быстрее, чем те, что готовились по оригинальным чертежам потребителя. По мимо этого, они собираются из готовых модулей. На срок сборки сказывается качество используемых материалов и квалификация сборщиков.

На заметку: на сборке щитового дома можно сэкономить если заказать в фирме изготовление щитов (СИП-панелей) по проекту, а затем собрать дом как конструктор не силами фирмы, а своими руками.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Сборно-щитовой дом: как он устроен

В некотором роде конструкцию щитового дома можно сравнить с массивными панельными домами из бетона – их принцип сборки практически такой же, и разница между ними заключена только в самих панелях. Если в первом случае речь идет о тяжелом армированном металлом бетоне, то в случае со щитовыми домами разговор пойдет о панелях, изготовленных из древесины. Именно в панелях и возможности их быстрой сборки друг с другом и заключается основная особенность данной технологии. Как устроена эта панель? Как она обеспечивает необходимые для проживания человека условия? Все достаточно просто, и если подробно разбираться с конструктивом панелей, то описать ее можно следующим образом.

1. Каркас – это в первую очередь жесткость. Собирается данный элемент панели из доски толщиной 45мм и шириной 145мм – используется исключительно сухая древесина, влажность которой не превышает 14-16%. Мало того, перед сборкой доска проходит антисептическую обработку, благодаря чему она практически не гниет и не подвергается пагубному воздействию влаги. Если разбираться с конструкцией каркаса, то его можно представить в виде прямоугольной рамки, внутрь которой помещаются ребра жесткости – устанавливаются эти стойки с шагом не более чем 600мм. Этот момент целиком и полностью зависит от этажности строения – для одноэтажных щитовых домов делаются панели с шагом 600мм. У более высоких домов этот шаг может быть и 400мм, и 300мм.
2. Утеплитель. Как правило, это пожаробезопасная базальтовая плита толщиной 150мм – она вкладывается внутрь каркаса.
3. Ветрозащита. Специальная пленка, которая нашивается на каркас с наружной стороны – это защита и утеплителя от влаги, и дома от сквозняков.
4. Пароизоляция. Монтируется с внутренней стороны панели и служит исключительно для защиты утеплителя от намокания – вата она и есть вата, и как бы она ни называлась, она накапливает влагу, в результате чего эффективность утепления снижается. Пароизоляция дозировано проводит влагу в утеплитель, благодаря чему она постепенно выходит наружу через ветрозащитную пленку, которая, как и пароизоляция, является мембраной одностороннего типа действия.
5. Внутренняя обшивка – как правило, это листы ОСБ толщиной 10мм. Они нашиваются на каркас непосредственно сверху пароизоляционной пленки.
6. С наружной обшивкой дела обстоят немного иначе – она не может быть прикручена непосредственно к каркасу по одной простой причине, что она станет непреодолимой преградой на пути паров влаги, выходящих через ветрозащиту наружу. Здесь нужен вентиляционный зазор – создается он обрешеткой. То есть сначала на каркас набивается рейка толщиной 20мм и шириной 90мм и только потом на это обрешетку нашивается ОСБ толщиной 10мм.

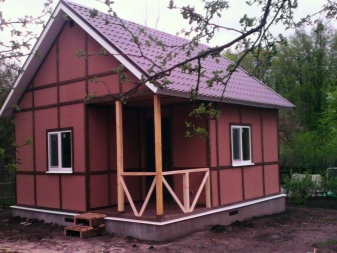

   Устройство каркасно-щитового дома фото

В принципе, это и вся панель, которая используется в каркасно-щитовом строительстве. Сами понимаете, они могут иметь различные размеры, которые зависят от проекта дома. При большом желании такие панели достаточно просто могут быть изготовлены своими руками, в чем заключается еще одно преимущество данной технологии. Кстати, их совсем не обязательно собирать полностью перед установкой – это можно сделать и частично, что в значительной мере облегчит монтаж строения в целом. По-крайней мере, надобность в строительной технике (подъемном кране) отпадет полностью. Об этом подробнее мы поговорим позже, а пока разберемся с преимуществами и недостатками строений данного типа.

Преимущества и недостатки

Бетонные и кирпичные здания – это основательные постройки, требующие очень серьезных материальных вложений. А их далеко не все могут себе позволить. Недорогие щитовые домики тем и хороши, что в качестве дачного жилья они и функциональны, и доступны, и эстетичны. Преимущества щитовых конструкций заключаются в следующем.

Им присуща удобная, простая и, что важно, быстрая сборка. Это сравнительно маловесные конструкции, мощный фундамент при их постройке не нужен, а значит, и особая грузостроительная техника также не понадобится

Практически своими руками хозяин вместе с помощниками может возвести постройку.

У домика прекрасные теплоизоляционные характеристики. Из-за того, что стены его легкие, они быстро прогреваются, и это дает возможность сэкономить на отоплении.

У строения упругий, достаточно жесткий каркас, а также стеновые панели. Система грамотно продумана, предусмотрены немалые внешние нагрузки. Даже в тех местах, где сильно проседает почва, не нужно ожидать деформации. Илистый либо присадочный грунт подходят для строительства.

Еще один неоспоримый плюс – конструкция мобильна. Если вы решили сменить дачный участок, горевать по поводу оставшегося на прежнем участке дома не придется. Домик сравнительно легок в разборке, и транспортировка его тоже доступна. На новом месте вы просто вспоминаете прежнюю схему сборки и заново собираете домик.

Не самая высокая цена. В отличие от так называемых капитальных построек, щитовой домик обойдется вам недорого.

Многие справедливо заметят, что характеристика подозрительно безупречна. Это, конечно, не так, есть у щитового домика и весомые недостатки. Например, нельзя рассчитывать на его долговечность. Капитальные постройки будут стоять десятилетиями, а щитовой домик ваши внуки могут и не застать. Также щитовые постройки пожароопасны, ведь производят их из древесных сухих материалов. Они реагируют и на атмосферные изменения, и на деятельность живых организмов, а это значит, что насекомые-вредители и грызуны могут заводиться в материалах, из которых изготовлены домики.

Но не стоит заранее огорчаться. Грамотная эксплуатация щитового дома поможет все эти недостатки превратить в сухую теорию. Если вы должным образом ухаживаете за постройкой, если своевременно проводите ремонт, если максимально аккуратно обращаетесь с огнем, домик без нареканий отслужит свое. Обязательно выполняйте предварительную обработку: все деревянные детали дома обрабатывайте противогрибковыми средствами, а металлические элементы – антикоррозийными составами.

Как построить каркас

Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.

Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.

Основные элементы каркаса:

• вертикальные — стойки;

горизонтальные — обвязка, перемычки над проемами;
диагональные связи, распорки при отсутствии жесткой обшивки.

Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.

Установка стоек

Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.

Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.

Углы и проемы

Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.

Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).

Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.

Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.

Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.

Некоторые нюансы строительства щитового дома

Уделите должное внимание утеплению дома. Оптимальный вариант утеплителя – это базальтовая вата, которая позволяет сделать щитовой дом со стенами толщиной 15-20 см теплее, чем кирпичный с толщиной стен 40 см

Можно использовать теплоизолирующие материалы из стекловолокна, вспененный пенополистирол или пенопласт. Использование пенопласта достаточно распространено из-за его невысокой стоимости, простоты монтажа и высокой прочности. Он не выделяет веществ, которые опасны для природы и человеческого здоровья. От толщины используемого утеплителя будет зависеть толщина каркаса дома, поэтому необходимо заранее определиться с тем, какой материал вы примените, и закупить его

Оптимальный вариант утеплителя – это базальтовая вата, которая позволяет сделать щитовой дом со стенами толщиной 15-20 см теплее, чем кирпичный с толщиной стен 40 см. Можно использовать теплоизолирующие материалы из стекловолокна, вспененный пенополистирол или пенопласт. Использование пенопласта достаточно распространено из-за его невысокой стоимости, простоты монтажа и высокой прочности. Он не выделяет веществ, которые опасны для природы и человеческого здоровья. От толщины используемого утеплителя будет зависеть толщина каркаса дома, поэтому необходимо заранее определиться с тем, какой материал вы примените, и закупить его.

На производителей и материалы изготовления дверей и окон ограничений нет, вы можете выбирать их, опираясь на свои личные предпочтения и финансовые возможности. Нужно стремиться к тому, чтобы они гармонично вписались в конструкцию дома в целом.

Для ввода коммуникаций в щитовой дом необходимо использовать подходящие материалы. Используйте металлические или пластиковые гофрированные трубы, чтобы спрятать коммуникационные системы внутри стен. Они обеспечат надежную защиту электропроводке, трубопроводу водоснабжения, вентиляции и прочим коммуникационным системам.

Выбор кровельных материалов для щитового дома чрезвычайно широк. Наиболее распространенным можно назвать черепицу. Она может быть различных видов: гибкая, полимерпесчаная, битумная или натуральная. Вы можете самостоятельно определить оптимальный для вас вариант.
