Искусственная вентиляция

Назначение приточно-вытяжной вентиляции: преимущества и недостатки

Самая распространенная вентсистема – с естественным передвижением воздушных потоков. Она прекрасно справляется со своими функциями поставки воздуха, снабженного кислородом и удалением отработанных масс, в том случае, если их движению ничего не мешает. Принцип ее работы основан на физических законах:

• разница температур и давления в нутрии помещения и за его пределами;
• разница давления в комнате и в месте установленной вытяжки (обычно – на крыше);
• ветровое давление.

Достоинства приточно-вытяжной системы заключаются в том, что для ее устройства не требуется специальное оборудование. Отсутствие вентиляционных устройств не предусматривает и их обслуживание, расходов на электроэнергию.

Конструкция приточно-вытяжной системы

Недостатки:

• Металлопластиковые или деревянные герметичные окна и двери.
• Вентканал засоренный мусором, снегом, продуктами жизнедеятельности птиц, их гнездами.
• Обмерзание, следовательно, уменьшение или полная закупорка вытяжной трубы в холодное время года.
• Неправильно устроенная вытяжка над крышей, из-за чего она попадает в зону ветрового подпора. Потому, вытяжная труба должна возвышаться над коньком крыши не менее, чем на 50 см.
• В многоэтажном доме – соседи могут нарушить венткороб во время ремонта.
• Обратную тягу может «организовать» мощная кухонная вытяжка, которая прерывает поток отработанного воздуха в сторону санитарных комнат и начинает тянуть не только газы и пары из кухни, но и из вентотверстий.

Во-вторых, так как принцип работы основан на разнице температур, то вентиляция правильно работает только в холодное время года или в ночное время.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции. Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.

• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

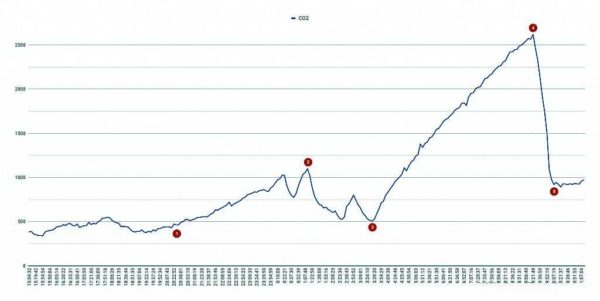

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Этапы монтажа

Использование вентиляции такого типа актуально в любом помещении – от спальни до кухни. Количество клапанов при этом можно выбрать таким способом:

1. По 1 клапану под каждым окном.
2. По 1 клапану на каждые 15-20 «квадратов» площади.

Для монтажа вентклапана потребуется следующий набор инструментов:

1. Карандаш (маркер, ручка).
2. Перфоратор.
3. Коронка по бетону (диаметр – 60 мм).
4. Сверло по бетону (диаметр – 40 мм).
5. Сверло по бетону (диаметр – 6 мм).
6. Промышленный пылесос (если нет – веник и совок).
7. Полиэтилен (или тряпки) – чтобы застелить место проведения работ.
8. Плотный и прочный полиэтиленовый пакет для мусора.

Установка изделия выполняется над батареей таким образом, чтобы выходное отверстие «смотрело» на ее центр. При этом расстояние от корпуса (а точнее – от выходного отверстия) до радиатора должно быть как минимум 15 см.

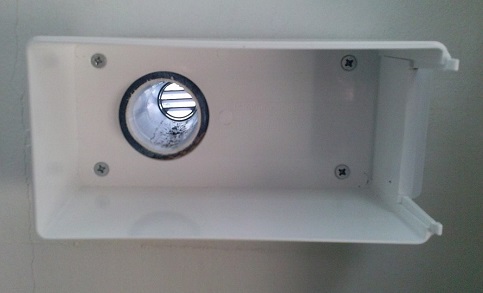

Сверление отверстия под воздуховод клапана Домвент

Теперь рассмотрим пошагово сам процесс:

1. Выполняется разметка: к стене в выбранном месте прикладывается корпус.
2. Отмечается центр отверстия под трубу и отверстия под крепежи.
3. Коронкой с диаметром 60 мм стена сверлится на глубину в 7-10 см. Для того, чтобы не засорять пол в помещении – под отверстие следует подставить пакет (или подстелить пленку/тряпки).
4. Сверлом с диаметром 40 мм стена досверливается насквозь.
5. В проделанное отверстие вставляется пластиковая трубка. Снаружи она должна быть вровень с поверхностью стены, изнутри – выступать на 7-10 мм. При необходимости трубу следует обрезать до нужных размеров.
6. На ближний к помещению конец трубки надевается теплоизолятор. Он должен выступать из отверстия примерно на 10 мм, не более. При необходимости лишнее отрезается.
7. С наружной части (с улицы) к трубке приклеивается решетка (выполнять это придется, высунувшись из окна).
8. Сверлом с диаметром 6 мм сверлятся отверстия под крепежи.
9. В отверстия вставляются пробки крепежей.
10. Корпус клапана прижимается к стене и фиксируется саморезами.
11. В корпус устанавливается антимоскитная сетка и уплотнители.
12. Корпус закрывается.

Сама процедура при участии двух человек и наличии вышеупомянутого инструмента в среднем займет около часа. Цена установки вентиляционного клапана Домвент наемными специалистами – обойдется примерно в 2000 рублей.

Уход и чистка

Эксплуатация изделия со временем приводит к тому, что уплотнитель, расположенный внутри корпуса, постепенно загрязняется. Чистить его рекомендуется примерно раз в году. Для этого лучше всего подходит теплое время года – поскольку использование вентклапана прежде всего актуально именно в холодную погоду.

Чтобы очистить шумопоглотитель вентклапана Домвент, требуется снять крышку корпуса, достать уплотнитель и просто несколько раз встряхнуть его, избавляясь от пыли. Как вариант – сделать это можно и пылесосом (что гораздо эффективнее).

Если грязи слишком уж много – можно промыть полифом под слабо текущей водой. В данном случае перед установкой уплотнитель требуется обязательно просушить. После очистки шумопоглотитель устанавливается обратно, и прикрывается крышкой корпуса.

Разобранный корпус клапана Домвент

Помимо избавления от пыли, зимой следует обращать внимание на состояние наружной решетки – при сильных морозах она может обмерзать. Для решения проблемы заслонку клапана требуется полностью закрыть – пока лед полностью не растает

Как работает механическое удаление воздуха

• Система вентиляции вытяжного типа.
• Приточная вентиляция.
• Приточно-вытяжная (по принципу рециркуляции, то есть – повторном использовании воздуха после очистки для экономии электроэнергии и теплоносителя в холода.)
• Общеобменная система.
• Локальная (местная) вентиляция, которая организует обмен воздушных потоков на рабочем месте.
• Комбинированная система – общеобменная и локальная вентиляция работают в одном помещении.
• Бесканальная и канальная вентиляционная система.

Вытяжная вентиляционная система предполагает одновременное применение приточной системы, так как вместо удаляемого отработанного воздуха в помещение должен подавать чистый воздух снаружи. Работа обеих систем должна быть сбалансирована.

Вытяжная и приточная системы вентиляции могут работать как для всего помещения, так и локально – на рабочем месте. Тогда вентиляция называется местной. В таблице приведены значения минимального воздухообмена для одного человека в разных помещениях:

При организации местной приточно-вытяжной вентиляции чистый воздух подается локализовано, а загрязненный воздух удаляется тоже только из зоны вредных испарений и выделений. Местная система вентиляции позволяет быстро устранить источник загрязнения воздуха и прекратить распространение опасных для здоровья примесей в воздухе по всему помещению. На рабочих местах для организации механической вытяжки используют защитные кожухи для оборудования, бортовые отсосы, вытяжные шкафы, воздушные завесы и т.д.

Особенности конструкции приточных вентиляций

Основным предназначением вентиляционной приточной системы заключается в подаче чистого воздуха в помещение. В зависимости от сложности конструкции она может состоять из самых различных элементов. Классическая система состоит из следующих конструктивных элементов:

1. Клапан приточной вентиляции устанавливается для того, чтобы исключить вероятность попадания воздуха с улицы в помещение при выключении устройства. Этот конструктивный элемент важен при эксплуатации системы в зимний период при существенном снижении температуры. Клапан устанавливается также для защиты помещения от холодного воздуха и снега.
2. На наружной части системы устанавливается решетка, которая не позволяет проникнуть в помещение различных механических загрязнений. Форма и размеры защитной сетки могут существенно отличаться. Тот момент, что сетка устанавливается снаружи, определяет привлекательный стиль ее оформления. Для защиты решетки от воздействия окружающей среды ее изготавливают из нержавеющей стали. Толщина сетки может существенно отличаться, от чего зависит прочность конструкции.
3. Очистительные фильтры позволяют поддерживать качество подаваемого воздуха на довольно высоком уровне. Фильтры могут существенно отличаться по достаточно большому количеству признаков. Примером назовем то, что некоторые могут устанавливаться только для отсеивания песка, другие даже бактерий. Фильтры могут изготавливаться из самых различных материалов, некоторые изготавливаются при применении активного угля, другие представлены сеткой с малой перфорацией.
4. Некоторые системы могут проводить нагрев воздуха, для чего устанавливается специальный нагреваемый элемент. В зимний период нагревательный элемент позволяет существенно повысить комфорт в помещении. Кроме этого нагрев может проводится в автоматическом режиме или в зависимости от настроек терморегулятора. Единственным недостатком калорифера можно назвать высокое электропотребление. Если фильтр не справляется с поставленной задачей, то срок эксплуатации нагревательного элемента может существенно снизиться: мусор и насекомые покроют нагреватель, образуя налет, после чего он перегревается.
5. Вентилятор устанавливается в качестве активного элемента, за счет которого происходит нагнетание воздуха. Как правило, вентилятор защищается с обеих сторон, так как попадание крупного объекта может привести к деформации вентилятора.
6. Вентилятор получает вращение от установленного электрического двигателя. Его основными параметрами является потребительская мощность и количество оборотов в минуту. Чем больше потребительская мощность, тем выше энергетические затраты.
7. Приточная система вентиляции имеют элементы, которые предназначены для поглощения вибрации и звука. Изоляционные материалы позволяют сделать систему тихой, за счет чего повышается комфорт в помещении.

Кроме этого не стоит забывать о трубопроводе, по которому проводится подача воздуха. Они могут имеют круглое или прямоугольное сечение, изготавливаться при использовании различного металла.

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

• Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
• Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
• Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

• ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
• ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

• кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
• качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
• размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

• стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
• стандарт EN 15251 – требования к параметрам микроклимата;
• акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Физическая основа вентиляции

Движения воздушных потоков основано на простейших физических процессах. Обработка газовоздушной массы и ее транспортировка осуществляется благодаря существующим конвекционным процессам. Чтобы использовать этот естественный процесс источники тепла и нагрева размещают в наиболее низких областях, а приточные элементы, наоборот, максимально приближены к потолку.

В общем значении термин «конвекция» представляет собой перераспределение между нагретым и холодным потоками газа тепловой энергии. Конвекционные процессы могут происходить естественным способом, либо принудительно.

В закрытом пространстве общая температура определяется степенью нагревания воздуха. Величина не является постоянной во всем пространстве, меняется по высоте. Явление обусловлено неоднородной концентрацией молекул при постоянном давлении внутри комнаты. При более высокой температуре концентрация частиц газа меньше, значит, и меньше его масса. Поэтому существует понятие, что нагретый воздух «более легкий», а холодный «более тяжелый». Этот факт объясняет устройство вентиляционных систем: вытяжные узлы располагаются сверху, а приточные – снизу.

Движение воздуха обычно происходит снизу вверхИсточник sovet-ingenera.com

Грамотно спроектированная система вытяжной вентиляции в сочетании с естественными конвекционными процессами позволяет поддержать установленный уровень температуры и влажности внутри помещения.

Принцип работы приточной вентиляции

Воздухообмен в системе приточной вентиляции возникает за счёт разности давлений внутри и снаружи помещения. Это естественный процесс, который происходит без участия дополнительного оборудования. Схема имеет как положительные, так и отрицательные моменты. Если жилой дом располагается вблизи автомагистрали или промышленного предприятия, то забираемый снаружи воздух будет иметь выраженный запах и содержать массу вредных частиц. Для решения проблемы в частных строениях рекомендуется использовать принудительную приточную вентиляцию канального типа. В таком случае воздух будет забираться с улицы при помощи специального оборудования.

Приточная вентиляция с подогревом воздуха

Принцип работы системы с воздухонагревателем аналогичен вышеописанной схеме. Воздух снаружи помещения попадает в вентиляционный канал за счёт естественной тяги или вентилятора, проходит очистку и попадает в калорифер. В зависимости от используемого теплоносителя выделяют два типа воздухонагревателей:

• водяной — состоит из теплоотдающих трубок и биметаллических решёток, подключается к центральному водоснабжению или отопительному оборудованию посредством смесительного узла;
• электрический — в качестве нагревательного элемента выступает ТЭН, максимальная температура нагретого воздуха не более 50 °C при воздушном потоке до 1,5 м/с.

Электрический калорифер рекомендуется использовать для квартир и частного жилья площадью не более 100 м2. В домах большей площади экономически целесообразней установить водяной воздухонагреватель, так как он будет работать в комплексе с тёплым полом и центральным отоплением.

Приточно-вытяжная вентиляция с водяным калорифером предназначена для помещений площадью до 100 м²

Воздушное отопление приточной вентиляцией

Воздушное отопление посредством вентиляции с калорифером — один из современных способов обогрева жилья. Его особенностью является то, что отопление, вентиляция и кондиционирование соединены в единую систему. В холодное время года воздух нагревается в системе воздуховодов, а летом там же охлаждается до комфортной температуры. Это универсальный и экономически оправданный подход для домов малой и средней площади.

Современные системы приточной вентиляции снабжены автоматикой, позволяющей регулировать нагрев воздуха до нужной температуры. К примеру, если жильцы подолгу отсутствуют дома, то работа оборудования может быть переведена в экономичный режим. Это позволит обогревать помещение до 10–12 °C, а после возвращения в полноценный режим работы быстро прогреть дом до комфортной температуры в 18–20 °C.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

• на кухне 0,2-0,25 м;
• в ванной и туалетной комнатах 0,15 м;
• в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

• лучше всего ставить шахту в центре дома;
• выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
• чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Приточная и вытяжная вентиляция

Для подачи свежего воздуха в помещения взамен удаленного используют приточную вентиляцию. В необходимых случаях приточный воздух подвергается предварительной обработке.

Системы вытяжной вентиляции удаляют отработанный воздух из помещений. В состав вытяжки, как правило, входят вентиляционные решетки и вытяжные вентиляторы, а также воздуховоды, формирующие сеть вентиляционных каналов, по которым происходит удаление воздуха наружу.

На практике, приточные и вытяжные вентиляционные системы используются в паре. При этом их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения. Также встречается только приточная система вентиляции в помещении, или только вытяжная. Воздух в помещение поступает снаружи через специальные проемы или смонтированные приточные устройства.

Приточная и вытяжная системы могут быть организованы и на рабочем месте (местная) и для всего помещения (общеобменная).
