Правильный ленточный фундамент: расчет и устройство

Основные этапы обустройства ленточного фундамента

Проектирование ленточного основания под двухэтажное строение лучше доверить специализированной компании. После разметки участка согласно имеющегося плана, переходят к земляным работам.

Подушка и опалубка

Рыть траншею для строительства двухэтажного коттеджа можно с помощью экскаватора или вручную. В первом случае сложно достигнуть требуемых показателей для обустройства ленточного фундамента, во втором – процесс заберет много сил и времени. Траншея готовится с запасом глубины для подсыпки щебнем подушки.

Уплотнение дна проводят вручную или с применением виброплит. При массе 1,2 ц достаточно 10 проходов, чтобы уплотнить основание и избежать в дальнейшем проседания двухэтажного строения из кирпича.

Подушка ленточного фундамента выполняется из различных материалов:

• Песок. Для качественной утрамбовки песчаного слоя его предварительно поливают водой. Ориентировочная толщина прослойки – 20 см.
• Подходящая фракция щебня от 20 до 40 мм. Он также нуждается в уплотнении. Иногда с этой целью его смешивают с песком.
• Бетонная подошва самое надежное основание для дома двухэтажного из кирпича. Первоначально под будущий ленточный фундамент засыпают 10 сантиметровый слой щебня, после формируют опалубку и заливают бетон. Применение арматуры увеличивает прочность бетонной подушки.

Опалубка бывает съемной и стационарной . Съемный вариант разделяют на одноразовый и многоразовый . Одноразовый отработанный каркас после заливки и застывания ленточного фундамента разбирается и расходуется на другие хозяйственные нужды при обустройстве двухэтажного коттеджа из кирпича. Приобретать опалубку многоразового применения для частного пользования нерентабельно, лучше арендовать. Стационарная опалубка обладает массой преимуществ – быстрая сборка, привлекательный внешний вид ленточного фундамента. Но ее стоимость значительно выше привычной конструкции из досок.

Дренаж

Если обустройство из кирпича двухэтажного коттеджа ведется на грунте с плохой проходимостью влаги, рекомендуется предусмотреть дренаж ленточного фундамента. Сюда входит:

• дренажные трубы;
• смотровые колодцы;
• водоприемник.

Трубы располагают по внешнему периметру будущего двухэтажного здания на расстоянии 1 м. Глубина заложения ниже основания ленточной опорной конструкции. Ориентировочная ширина траншеи – 30 см.

Основные шаги обустройства дренажа:

• Дно траншеи покрывают геотекстилем.
• Сверху насыпают слой мелкого щебня (около 10 см).
• Монтаж труб проводят с уклоном 5% в сторону водосборника.
• Поверх также формируется 10 сантиметровая щебеночная прослойка.
• Все покрывается краями геотекстиля.
• В заключении засыпают крупный песок или щебень.

Подобные меры защиты помогают длительное время сохранить целостность ленточного фундамента и продлить период эксплуатации двухэтажного строения из кирпича.

Армирование и заливка

Роль армирования – увеличить прочность ленточного основания, ведь для двухэтажного здания из кирпича требуется усиленный фундамент. Помимо стандартных металлических прутьев стоит рассмотреть усовершенствованный вариант стержней для каркаса ленточной опоры под двухэтажную постройку. Производители предлагают нержавеющую арматуру из базальтового волокна. Набор достоинств и недостатков композитного материала делает спорным вопрос его применения при строительстве тяжелого дома из кирпича. Все решается в индивидуальном порядке. Обычно для армирования ленточной опорной конструкции берут ребристые металлические прутья диаметром 12 или 14 мм. Подробно описывает требования по обустройству ленточного бетонного основания СНиП 52-01-2003 .

Заливать в опалубку бетон для формирования ленточного фундамента требуется за один прием. Прерывание процесса значительно снизит прочность основания двухэтажного коттеджа из кирпича. Заказ бетономешалки заметно облегчит трудоемкий процесс, но предварительно необходимо сделать точный расчет потребности в бетонном растворе.

Устранить воздушные пузырьки и избежать опасных пустот помогут глубинные вибраторы. После заливки ленточный фундамент оставляют застывать. Минимальный период составляет около месяца. При высоких температурах его периодически увлажняют. Замедлить процесс испарения влаги и обеспечить равномерное высыхание поможет укрытие ленточного фундамента полиэтиленом.

Толщина конструкции ленточного типа

При этом количество бетона, который уйдет на устройство этого типа несущей конструкции, находится в прямой зависимости от толщины фундамента, рассчитанной в ходе осуществления проектных работ.

Схема узла устройства фундамента с размерами.

Его толщина, в свою очередь, определяется несколькими ключевыми факторами, обусловливающими необходимость использования тех или иных характеристик фундамента.

Одним из основных факторов, который следует принимать во внимание проектировщику при осуществлении расчетов характеристик несущей строительной конструкции, является строительный материал, который планируется использовать при. Дело в том, что различные типы строительных материалов характеризуются разной степенью устойчивости к влиянию внешних факторов: давлению грунта, разрушительному воздействию отрицательных температур и другим

Кроме того, каждый из них обладает различной способностью выдерживать нагрузку, которую осуществляют на фундамент само жилое или коммерческое здание, воздвигнутое на его основании

Дело в том, что различные типы строительных материалов характеризуются разной степенью устойчивости к влиянию внешних факторов: давлению грунта, разрушительному воздействию отрицательных температур и другим. Кроме того, каждый из них обладает различной способностью выдерживать нагрузку, которую осуществляют на фундамент само жилое или коммерческое здание, воздвигнутое на его основании.

Свайный (свайно-ростверковый) фундамент

Такой вид основания закладывается в местах с осыпающимся грунтом, который не сможет выдерживать больших нагрузок. В случае когда дом стоит на сваях вся нагрузка подается на грунтовые слои, обладающие более плотными характеристиками и глубина залегания которых больше.

Состоит свайный вид основания не только из свай, в его конструкцию входит также подземный армирующий пояс сооружения, на который конкретно и опираются стены.

Пример свайно-ленточного фундамента

Также лучше всего использовать свайный вид основания на земля с более устойчивыми характеристиками. Из-за этого уменьшаются работы с землёй и расход материалов.

К недостаткам данного вида основания можно отнести принудительное использование аппарата для создания углублений, и еще остальной техники, необходимой для перемещения свай.

Подготовка свайного основания под постройку из кирпича предусматривает использование следующих материалов и оборудования:

• раствор бетона;
• песчаная смесь;
• галька;
• листовой или рулонный материал для изоляции для организации гидрозащиты;
• деревянные доски или специализированная многоразовая опалубка (профессиональная замена);
• прутья арматурные диаметром 6-10 мм;
• бур;
• лопата.

Расчет фундамента

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажей	Наименьшая ширина фундамента, мм	Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стены	Наружные облицованные стены	Внутренние перегородки
1	250	315	200	0,4
2	350	380	350	0,75
3	450	445	500	1

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажей	Ширина ленты, мм	Ширина под колонный с шагом 2,5 – 3 м
1	500	630	400	0,8
2	700	760	700	1,5
3	900	890	1000	2

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже. Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8. При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими. Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы. Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Фото — примерный расчет фундамента для двухэтажного дома

При этом монолитная плита должна быть меньших размеров. В большинстве случаев для заливного фундамента из цемента достаточно высоты более 150 мм над уровнем земли, а ширина подошвы берется с показателями на 50 мм шире стены двухэтажного дома.

От чего зависит глубина закладки?

К факторам, влияющим на глубину закладки основания, относятся:

• Уровень подземных вод,
• Состав грунта,
• Уровень промерзания почвы,
• Общая нагрузка от здания.

Уровень подземных вод

Основание ленточного фундамента должно располагаться над уровнем залегания подземных вод минимум на 0,5 м. Более близкое расположение затруднит обустройство цокольного этажа и подвала, кроме того, фундамент будет постоянно отсыревать и разрушаться под воздействием влаги.

Если глубина залегания грунтовых вод 2 м и меньше, дополнительно потребуется устройство дренажа. Если уровень подземных вод больше 2 м, на глубину заложения фундамента это не влияет.

Чтобы самостоятельно определить уровень залегания водоносного слоя на участке, нужно сделать при помощи садового бура несколько скважин глубиной от 2 до 2,5 метров. Самое оптимальное время для этого – ранняя весна, когда вода поднимается до максимальной отметки после таяния снега.

Через 2-3 дня можно выполнить замеры в скважинах и узнать, насколько высоко проходит водоносный слой. Если по прошествии этого времени дно и стенки остались сухими, подземные воды учитывать при закладке фундамента не нужно.

Тип грунта

Плотность и состав почвы имеют первостепенное значение при расчетах, ведь от этого зависит степень просадки фундамента и его прочность. Все грунты делят на следующие типы:

• Скалистый. Скалистый грунт не подвергается пучению, не оседает, не накапливает влагу. Ленточный и монолитно ленточный фундамент на таких грунтах заглубления не требует,
• Крупнообломочный. Крупнообломочный тип почвы состоит из гравия, камней и щебня, а пустоты между ними заполняет глина или песок. В этом случае минимальная глубина закладки составляет 45-50 см,
• Глинистый. Глинистые почвы относятся к пучинистым, они глубоко промерзают, долго удерживают влагу, дают неравномерную усадку. Глубина заложения на глинистом грунте не должна быть меньше 75 см,
• Песчаный. Песчаный грунт отличается повышенной подвижностью, поэтому при закладке фундамента углубление производят до твердой почвы. Максимальное значение равняется 2,5 м,
• Чернозем. Чернозем для строительства непригоден, а потому при закладке фундамента слой чернозема обязательно снимают до твердого основания.

Уровень промерзания

При низком залегании водоносного слоя глубина закладки фундамента равна ½ значения промерзания, но только на слабопучинистых и твердых грунтах. То есть, если земля промерзает на глубину 1,5 м, траншею под фундамент роют на глубину 75 см.

На пучинистых почвах глубина закладки должна быть на 20-30 см ниже уровня промерзания. Недостаточно заглубленный фундамент деформируется под воздействием силы пучения, на нем появляются трещины, затем происходит разрушение конструкции. Правильно определить глубину промерзания почвы в отдельном регионе поможет таблица:

Какой должна быть глубина заложения ленточного фундамента: основные положения, расчеты Точность расчетов при закладке ленточного фундамента является залогом долговечности и надежности постройки. Одна из основных величин – глубина заложения, расчётная величина оказывающая влияние на проектные работы. Чтобы правильно ее рассчитать, необходимо знать, какие факторы влияют на данный параметр. Для этих вычислений есть простые формулы, поэтому определить нужную глубину закладки фундамента сможет и неспециалист.

Свайный фундамент: особенности и преимущества

Данный тип фундамента применяется на почвах со слабыми несущими свойствами. Есть и другие случаи, когда используются сваи: глубина замерзания более 2 метров, постройка домов массой свыше 350 тонн, высокий уровень грунтовых вод.

На почвах со слабыми несущими свойствами используют свайный фундамент

Преимуществами такого фундамента являются экономичность, скорость возведения, возможность проведения работ в условиях зимы. Сваи придают высокую устойчивость дому, несмотря на пучение грунта, сдвиг почвы или наводнение.

Отдельные сваи объединяются монолитным или сборным ростверком.

Существуют 3 вида свай: забивные, буронабивные и винтовые.

С чего начать расчёт свайного фундамента

Сначала вычисляют общую нагрузку на фундамент. Далее, определяют значение несущей способности одной сваи.

Глубина погружения свай в землю выбирается самостоятельно, но не меньше глубины замерзания почвы плюс 0,5 метра или не меньше глубины залегания твёрдого слоя почвы.

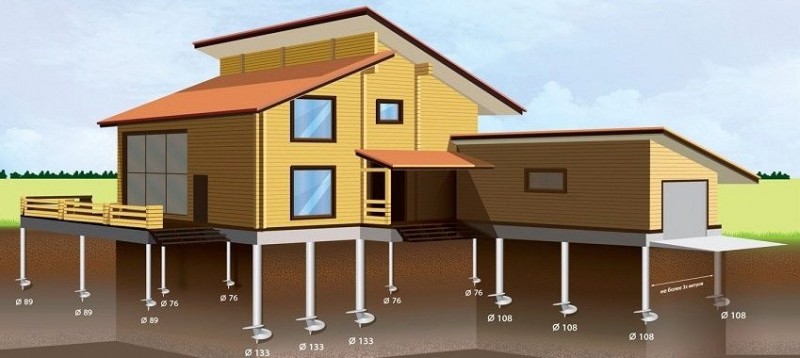

Сваи различного диаметра имеют разную несущую способность

Зная несущую способность одной опоры, вычисляют нужное их количество. Далее, можно узнать величину шага установки свай путём деления суммы длин несущих стен на число этих свай.

Для расчёта основания фундамента любого здания следует учесть осадку находящихся рядом сооружений, которые отличаются нагрузками на почву, загрузкой территории дополнительными постройками, насыпями

Также придётся принять во внимание величину сопутствующих осадков уже существующих фундаментных оснований. Если расчёт осадков  фундаментов превышают допустимые значения, тогда нужно будет увеличить размеры подошвы фундамента, глубину заложения, уплотнить грунт

Для вычислений всех типов фундаментов можно воспользоваться онлайн-калькулятором, который рассчитает для выбранного фундамента, какая глубина заложения потребуется, сколько бетона придётся потратить и т. д. Надо будет указать только некоторые исходные данные по будущей стройке.

Для надёжности и долговечности конструкции следует внимательно отнестись к проектированию и расчёту фундамента, потому что исправить недочёты не получится.

Расчёт фундамента под дом с плитным основанием

Плитный фундамент универсален, так как он подходит практически для всех типов почв (торфяные, болотистые, песчаные) и зданий. Именно такой фундамент заслужил право считаться самым надёжным. По-другому его называют монолитным. Единственным недостатком считается дороговизна возведения.

Особо стоит отметить достоинства монолитного основания:

Плитный фундамент универсален и считаться самым надёжным

1. Способность выдерживать большие нагрузки. Плитные фундаменты обладают самой высокой несущей способностью, поэтому они могут закладываться в основе одно- и многоэтажных зданий из разных по тяжести стройматериалов.
2. Есть условия для полноценного обустройства цокольного этажа и отмостков.
3. Простота технологии закладывания плитного фундамента. Доступна даже частному застройщику.
4. Монолитная плита самая долговечная, срок её службы составляет свыше 150 лет.
5. Создание монолитного основания не требует слишком объёмных земляных работ: глубина заложения такого фундамента минимальная.

Расчёт плитного фундамента: на что обратить внимание

Монолитный фундамент, по сути, является мелкозаглубленным. Верхняя поверхность заливки бетона производится вровень с землёй. Плоскость плиты должна быть на 0.2 метра больше основания дома со всех сторон.

Для тяжелых двухэтажных домов нужна армированная плита толщиной 300 мм

Толщина бетонной плиты варьируется от 150 до 350 мм в зависимости от типа грунта, глубины подземных вод и общей массы постройки.

При строительстве частного дома расчёт монолитного фундамента производится на основе усреднённых значений. Так, для лёгких хозпостроек подойдёт толщина плиты 150 мм и один ряд арматурной сетки, для двухэтажных лёгких домов – 250 мм и объёмная двухуровневая арматурная сетка, а для двухэтажных домов из бетона и кирпича с тяжёлыми кровельными перекрытиями – 300 мм и объёмная двухуровневая армация.

Расчёт арматуры для фундамента производится довольно просто. Допустим, что надо рассчитать количество и общий метраж арматурных прутов для плиты размером 7х8. Толщина плиты будет 20 см. Установлено, что расстояние между прутьями в среднем принимается за 20 см. Сетка будет двухуровневая.

Толщина монолитной плиты варьируется от 150 до 350 мм

• число прутов в одном ряду: 8:0.2 = 40 и нужно добавить 1, получается 41;
• так как необходимо сделать сетку, то будут ещё и перпендикулярные пруты: 7:0.2 = 35;
• всего прутов понадобится: 41+35 = 76 в одном уровне и 76х2=152 прута для двух уровней;
• обычно длина арматурного штыря имеет 6 метров, значит, общая длина арматуры равна 152х6 = 912 метров;
• число вертикальных прутов для соединения вычисляется по числу пересечений в сетке: 41х35 = 1435;
• толщина плиты 20 см, расстояние от краёв плиты внутри до каркаса должно быть не менее 5 см, поэтому длина соединительных штырей будет равна 20-5х2 = 10 см;
• длина всех соединительных прутов: 1435х0.1 = 143.5 метра;
• общая длина арматуры: 912+143.5 = 1055.5 метра.

Армирующую сетку не сваривают, а связывают специальной проволокой

Расчёт цемента на фундамент довольно прост. Количество и марка цемента зависит от состава бетона, который требуется применить для фундамента.

Если будущее строение является нестандартным, то размеры плитного фундамента вычисляются индивидуально с помощью специалистов.

«Подушка» под основание

Не стоит забывать о том, что помимо такого параметра, как толщина ленточного фундамента необходимо произвести расчет толщины и подушки под него. В этом случае все точно также зависит от типа почвы. Если песчаный грунт, как известно не подвержен изменениям, то в надежности основания можно быть уверенным, а вот на пучинистой почве все намного сложнее.

Глинистые почвы, или зоны в которых грунтовая вода расположена близко к поверхности, в морозы подвергаются сильному пучению, что сказывается и на основании здания. Также такие почвы подвергаются изменениям не только зимой, но и осенью и даже летом. Например, при обильных дождях они набухают, а в засуху наоборот оседают, из-за этого разница в отметках грунта может составлять 10-15 см.

Разумеется, при неправильно возведенном основании столь значительные изменения почвы не останутся не замеченными и скорее всего, приведут к тому, что фундамент не выдержит нагрузки и лопнет.

Для предотвращения неприятностей, ленточный фундамент не только закладывают на глубину ниже промерзания грунта, но и устраивают под ним песчаную подушку.

Расчет толщины

Благодаря своим свойствам нижний песчаный слой защищает фундамент от поступления излишней влаги и равномерно распределяет нагрузку. Какова же толщина подушки фундамента?

Здесь все зависит от веса общей конструкции и колебания почвы в результате изменения погодных условий. Толщина подушки основания варьируется в пределах 20-60 см.

Делать основание под фундамент из песка несложно. Для этого нужно использовать песок только крупных фракций. Стены вырытой траншеи, перед засыпкой туда песка, стоит изолировать при помощи геотекстиля, чтобы предотвратить осыпание стенок, а также перемешивания частиц суглинистого или глинистого грунта с песком.

Если на участке преобладают пучинистые грунты, то желательно предварительно увлажнить песчаный слой и только потом выкладывать в траншею, не забывая тщательно утрамбовывать. Трамбовка должна выполняться с сохранением ровной горизонтальной поверхности основания из песка.

Когда все работы по выравниванию песчаного слоя и утрамбовыванию закончены, можно переходить к непосредственной заливке фундамента.

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Виды цоколей

Методы строительства цоколя будет различаться в зависимости от типа фундамента здания. В нашей стране чаще всего используется или ленточное, или свайное основание. Также большую популярность имеет монолитный фундамент.

Цоколь, выполненный кирпичной кладкой

Если был возведен ленточный фундамент, то цоколь может быть выполнен в двух решениях:

1. Монолитный. В этом случае фундамент выполнен в виде бетонной стены. Такой цоколь должен быть построен вместе с заливкой фундамента.
2. Кладка. При реализации цоколя из кладки, фундамент делают до уровня почвы, затем производят кирпичную (либо из другого стройматериала) кладку. Подобная конструкция не может похвастать высоким уровнем защиты от различных воздействий (если сравнивать с монолитной альтернативой), поэтому необходимо провести дополнительную облицовку и отделку.

При использовании свайного фундамента устройство цоколя над землей сопровождается некоторыми трудностями. Высоту и толщину цоколя в этом случае определяют в зависимости от наземной части свай. Цоколь при свайном фундаменте может быть навесным или сделанным на ленточном фундаменте.

Конечно, навесной цоколь куда дешевле и проще в реализации. Его основу составляет обрешетка, закрепляемая к сваям по всему периметру загородного дома. Обрешетка может быть сделана из древесины или металлических труб. После устройства, обрешетку необходимо обшить с помощью любых отделочных материалов. В последние годы всё чаще использует сайдинг или термопанели.

Второе решение более сложное в реализации и затратное. Оно предполагает обустройство ленточного фундамента вокруг здания, на который будет выполняться кладка. Основное преимущество такой конструкции заключается в том, что она обеспечивает достаточно высокий уровень утепления внутренних помещений.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

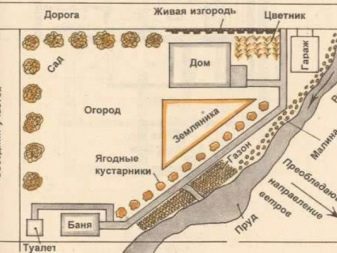

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Как рассчитать ширину фундамента

Таблица ширины фундамента относительно стены.

Третий шаг – непосредственно сам расчет ширины основания здания. Для начала необходимо делать , взяв за отправную величину площадь подошвы основания здания. Расчет проводится для ленточного фундамента. Предположим, что минимальная величина площади подошвы (S) основания здания равна 5 м2. При этом параметры постройки, под которую будут заливать фундамент, составляет ширина (H) – 6м, длина (L) – 9 м. Ширина ленты будет величиной неизвестной, принимаемой для расчетов за Х. Эту неизвестную величину можно рассчитать по формуле: 2LX+2X(6-2X)=S.

Подставляя известные величины, получаем следующее квадратное уравнение: 18Х+12Х-4Х2=5. Решение квадратного уравнения происходит через дискриминант, получаем два значения величины Х: Х1=7,3, Х2=0,17. Из полученных двух значений необходимо выбрать то, которое подходит. Это значит, что минимальная допустимая ширина ленты фундамента будет 170 мм. Данное значение является приблизительным и служит в качестве ориентира для последующих вычислений.

Схема свайного фундамента.

Второй расчет нужно проводить исходя из того, что изначально известна толщина стен. Предположим, что проект дома содержит в себе условие, при котором несущие стены определены толщиной в 300 мм. Если сравнить с полученной ориентировочной величиной ленты фундамента в 170 мм, значение толщины стены на 40% больше. Выше указывалось, что при определении значения толщины несущих стен необходимо учитывать, что толщина основания здания должна быть на 100 мм больше толщины стен. Расчетное значение составляет 100+300+400 мм. Запас полученного значения ширины фундамента: 0,4:0,17×100-100=135%.

Четвертый шаг: должен быть произведен . Полученные результаты необходимо скорректировать или перепроверить, определив возможность установки необходимого количества арматуры в полученных габаритов. Исходя из практики и требований, для ленточных фундаментов должен быть использован диаметр арматуры в 12-16 мм. Нужно вычислить тот процент площади в поперечном сечении ленты, который отведен для арматуры. Но сначала нужно определить саму площадь поперечного сечения ленты.

Следует использовать таблицу, а также данные, при которых значение арматуры занимает не более одной тысячной площади сечения ленты. Высоту ленты, величина которой зависит от исходных данных в проекте, принимаем за 80 см. Площадь поперечного сечения находим из произведения 40 см×80см=3200см2. Это значит, что одна тысячная от этого значения будет составлять 3,2 см2. Исходя из таблицы можно сделать заключение, что данный расчет справедлив, если в основании здание в сечении ленты используется 4 прута арматуры, диаметр каждого из которых не более 12 мм.

https://youtube.com/watch?v=S33UTty4_Z0

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

На что влияет высота?

Из всего, что было сказано выше, можно сделать вывод, что от высоты цоколя будет зависеть защищенность внутренних помещений загородного дома и стройматериалов, используемых для его возведения.

Одновременно с этим, определять высоту нужно с умом и расчетом, потому что с каждым сантиметром надземной части будет увеличиваться стоимость проведения строительных работ

Кроме того, особое внимание следует уделить и защите цокольной части здания от холода, уложив в пространство между стеной и отделочным материалам качественный теплоизоляционный слой

Чем выше цоколь, тем лучше, если материал для строительства дома подвержен биологическому воздействию и воздействию влаги. Речь, конечно же, идет о древесине. При возведении деревянных домов лучше всего делать максимально надежный цоколь с эффективным гидроизоляционным и теплоизоляционным слоями.

Если вы испытываете трудности с расчетом высоты цоколя вашего загородного дома, то следует обратиться за помощью к специалистам. Конечно, помощь такого типа не бывает бесплатной, однако, лучше понести затраты на этом этапе строительства, чем в дальнейшем тратить деньги на ремонт дома.

Ленточный фундамент: основные типы

При этом следует понимать, что порядок определения этого параметра будет напрямую зависеть от того, какой тип фундамента используется при возведении конкретного жилого или коммерческого здания.

В индивидуальной жилищном строительстве наиболее распространенным типом несущей строительной конструкции является ленточный фундамент. Однако в целом такой тип несущей строительной конструкции характеризуется высокой способностью выдерживать нагрузку, а потому может применяться при строительстве самых разнообразных типов зданий, включая жилые и коммерческие.

С практической точки зрения ленточный фундамент представляет собой полосу, которые выполняется в строгом соответствии с периметром здания. Обыкновенно строительным материалом, который используется для выполнения несущей строительной конструкции этого типа, является бетон.

Схема разновидностей ленточного фундамента.

Его часто дополняют армирующими элементами для придания конструкции дополнительной прочности. Такая достаточно проста в исполнении, однако она предполагает значительный объем расхода строительного материала при проведении работ.

В зависимости от конкретных характеристик конструкции ленточный фундамент подразделяют на несколько основных типов: монолитный, сборный и сборно-монолитный. В основе такого разделения лежит составной или цельный характер конструкции, выступающей в качестве фундамента.

При этом характеристики их использования различаются в зависимости от возможностей, предоставляемых каждым типом конструкций. Например, благодаря вариативности своей формы может использоваться для возведения зданий, спроектированных с применением нестандартных характеристик периметра.
