Виды газовых шлангов для газовой плиты. что собой представляет шланг для газовой трубы: главные требования к изделию

Главные особенности и преимущества сильфонной гибкой подводки для воды из нержавеющей стали

Сильфонная подводка для смесителя завоевала популярность благодаря большому количеству преимуществ относительно других моделей. Если при производстве использовался только качественный металл, то шланг характеризуется повышенной устойчивостью к внезапному гидроудару, а также к кислородной диффузии, которая появляется из-за повышенного давления, возникшего внутри сети.

Другими преимуществами считаются высокая устойчивость устройства к воздействию огня, экологическая безопасность материалов, используемых в производстве, что позволяет эксплуатировать шланги в бытовых условиях и в любых жилых помещениях. Среди других вариантов изделий сильфонная труба из нержавейки отличается повышенной износоустойчивостью, обеспечивающей продолжительный период эксплуатации, который как минимум в 2 раза превышает срок службы других видов гибких подводок. Благодаря гофрированному основанию сильфон способен сохранять и поддерживать постоянное давление по всей длине шланга, даже в случае сильного перегиба.

Гофрированная труба из нержавеющей стали: (прочитать подробнее)

Помимо того, что сильфонная подводка используется для подключения воды или отопления, она часто применяется при установке кондиционерного оборудования и системы пожаротушения. Изделие может употребляться в качестве устройства, обеспечивающего отвод пара во время работы промышленных предприятий, которые используют продукты нефтепереработки и ядовитые химические вещества.

Гибкая подводка из нержавейки представлена двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать.На заметку! Крупное сечение гибкой подводки для воды (2 дюйма или 2 1/2) позволяет применять изделие даже в пищевой промышленности, благодаря чему осуществляется подача сыпучих веществ или особых жидкостей. В быту такой крупный диаметр чаще используется для отвода воды из стиральной машины.

Несмотря на то, что сильфонные гибкие подводки для воды из нержавейки отличаются большим количеством преимуществ, изделия имеют и некоторые недостатки. Основным из них считается более низкий показатель гибкости в сравнении с резиновыми шлангами. В некоторых случаях это вызывает определенные сложности при установке или требует применения дополнительного углового переходника. Например, с такой ситуацией можно столкнуться при подключении небольшой мойки, которая расположена впритык к основной водопроводной трубе, когда установка гофрированного шланга значительно усложняется.

Основным недостатком сильфонной подводки многие считают высокую цену, которая как минимум в 2 раза превышает стоимость аналогов из других материалов. Если же учесть, что гарантированный срок эксплуатации сильфонного шланга в 2 раза выше, то высокая стоимость за счет этого легко нивелируется.

Сильфонная подводка хорошо справляется с гидроударами, в отличие от резиновых шлангов.

Сильфонные шланги для воды могут использоваться не только для подключения водоснабжения, но и для оборудования систем отопления. С их помощью радиатор подсоединяется к основному отопительному стояку. Это преимущество обеспечивается благодаря тому, что изделия рассчитаны для работы с водой высокой температуры, что несвойственно для других видов гибких шлангов для воды.

Особенности

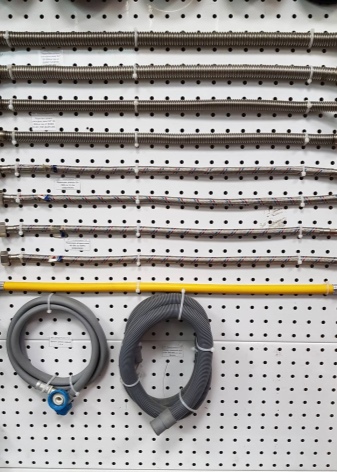

Торговые сети и специализированные магазины продают огромное количество строительно-ремонтных принадлежностей, в том числе и шлангов. Но внешнее сходство и «мнение соседа по подъезду» не позволяют сделать правильный выбор. Можно встретить на одном и том же прилавке:

• сильфонный шланг;
• изделие из ПВХ с упрочнением полиэфирными нитями;
• «простой» рукав из резины.

Еще в начале 1990-х вопрос выбора не стоял. Тогда любые газовые приборы жестко присоединялись к подающим магистралям посредством стальных труб. Появление газовых шлангов позволило сделать соединения более эстетичными, вписать их в любой дизайн. Гибкая подводка газа занимает меньше места. Наконец, она позволяет отобрать идеально подходящую мебель, а не приспосабливаться всецело к характеристикам трубы.

Но важно понимать, что газовый шланг — очень ответственный элемент. Если он непрочен, ненадежно соединяется с трубами, баллонами, плитами или котлами, ждать проблем долго не придется. Ошибки при подключении грозят взрывом, пожаром

Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам

Ошибки при подключении грозят взрывом, пожаром. Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам.

Особенности армированных шлангов

Сама по себе такая подводка выполняется из герметичных резиновых шлангов, которые снаружи защищает металлическая проволочная оплетка. Для подключения смесителя к трубопроводу в кухне на обоих концах каждого отрезка предусмотрены стандартные фитинги: штуцеры и соединительные гайки.

Основные достоинства такой подводки как раз и обусловлены ее гибкостью:

Возможность «криволинейного» подключения к смесителю кухни без создания дополнительных углов и поворотов водопроводной трубы

Это особенно важно при установке крана на мойку, где свободное место в тумбе может быть занято полками, ящиками или другими приборами (например, фильтром для питьевой воды).
Определенная подвижность незакрепленной части шланга, что позволяет ему спокойно реагировать на температурное расширение без нагрузки на неподвижные соединения.
Неподверженность гидроударам в системе.
Простота монтажа – без сварочных работ и пайки.. Все это на фоне невысокой стоимости гибких шлангов для кухонного смесителя выглядит очень привлекательно

Однако недостатки, как и полагается, оказались продолжением достоинств. В результате получаем проблемы, которые способны вам создать неправильно выбранные шланги:

Все это на фоне невысокой стоимости гибких шлангов для кухонного смесителя выглядит очень привлекательно. Однако недостатки, как и полагается, оказались продолжением достоинств. В результате получаем проблемы, которые способны вам создать неправильно выбранные шланги:

• Риск быстрого износа внутренней трубки из-за трения о жесткую оплетку. Чаще всего такая подводка повреждается непосредственно на входе в смеситель – сразу под фитингом.
• «Одноразовые» уплотнители – раз закрутив гайки, при следующей ревизии нередко обнаруживается, что мягкие прокладки просто раздавлены или порваны в нескольких местах резьбой. Чтобы повторно закрутить такой шланг, придется делать новые вкладыши.
• Недолговечность самой оплетки – недорогие металлы быстро окисляются и разрушаются под действием конденсирующейся влаги.

Также многие минусы армированной подводки связаны с обилием на рынке не просто доступных, а откровенно дешевых некачественных изделий. Хорошо, если брак и халатность производителя проявится при монтаже, а не через неделю, когда кухня будет уже полностью смонтирована, а вас не будет дома. Лучше всего в таких жестких условиях себя показывают армированные шланги, выполненные из дорогого каучука – они более долговечны, чем резиновые из EPDM.

Также при выборе стоит обратить внимание на материал, из которого изготовлены фитинги. Чаще всего это нержавеющая сталь, но если у вас на кухне идет жесткая вода, лучше переплатить, но купить подводку для смесителя с латунными соединениями – на них меньше скапливается известь, и гайки не «прикипают»

Иногда здесь используется недолговечный силумин, и вот такие изделия лучше вовсе не брать.

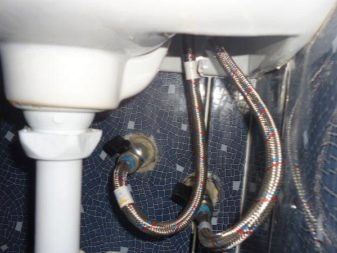

Очень важно, какой материал использовался для оплетки. Ведь под раковиной создается свой микроклимат, и потому армирующая проволока должна быть достаточно стойкой к окислению

Соседство на кухне двух шлангов горячего и холодного водоснабжения неизменно приводит к образованию конденсата, который постепенно будет разъедать оплетку:

• Алюминий в таких условиях выдерживает максимум 3-4 года.
• Гораздо лучше себя ведут нержавеющая сталь и нейлон – они не боятся воды и к тому же выдерживают температуру до +110 °С. Срок их эксплуатации составляет примерно 10 лет.
• Оцинкованную сталь стоит рассматривать только как временную меру. Хорошо, если она проходит хотя бы год.

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

• Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
• Не допускается наличие стороннего подсоединения приборов к газовой плите;
• Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
• Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
• Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
• Не допускайте сильных изгибов и перекручивания;
• Необходимо обеспечить защиту металлической оплетки от конденсата;
• Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
• Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.

Схема газовой плиты с электроподжигом.

Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.

Характеристики и размеры

Подводка выполняется из стали с маркой AISI304 в виде гофрированных труб различной длины с накидными завальцованными гайками на концах. Толщина стенок такой подводки составляет 0,3 мм и больше в зависимости от документации производителя и производственных стандартов. Труба из стали в процессе производства может дополнительно обрабатываться вакуумно-тепловым способом внутри печи с температурой от 1020 до 1100 градусов по Цельсию для придания металлу такого свойства, как гибкость. Шестигранные накидные гайки (фитинги) с внутренней полудюймовой резьбой присоединяются к концам шланга развальцовкой краев без использования сварки. Наличие таких гаек позволяет исключить скручивания рукава при установке. Давление в установленном сильфоне составляет от 10 до 16 атмосфер и зависит от вида и материала используемых прокладок, которые обжимают соединение.

Гофра покрывается дополнительным полимерным материалом, который защищает металл от коррозии и воздействия высоких температур, а также помогает избежать соприкосновения с конструкциями, проводящими ток. Гофра с гайками из нержавейки или латуни гарантируют отсутствие трещин и коррозии в местах соединения и срок службы до 30-35 лет. Подводка проходит тесты на наличие микротрещин с помощью гелия, а на симметричность витков – с помощью металлографической экспертизы. На фитинге может быть указана страна-изготовитель или конкретный завод, тип шланга и даже дата его изготовления. В упаковку могут дополнительно включить специальные прокладки для соединения и различную документацию.

Размеры сильфонной подводки могут колебаться в достаточно большом диапазоне, начиная от совсем небольших шлангов и заканчивая метровыми трубами. Выпускается сильфон двух типов:

• с фиксированной длиной (20 см, 30 см, 40 см, 50 см, 60 см, 70 см, и 80 см);
• складная (для такого вида подводки указывается диапазон значений от минимальных до максимальных 140-250 мм, 200-350 мм).

Соединительные диаметры накидных гаек могут быть 1⁄2, 3⁄4, 1 дюйм, 11/4, 11/2 и 2 дюйма с допустимым давлением, начиная от 10 и заканчивая 20 бар в зависимости от того, какая применяется прокладка. Гофрированная труба достаточно гибкая и сохраняет проходимость даже при полном изгибе, тем самым гарантируя бесперебойную работу всей системы. Соединения на концах шланга могут крепиться системой гайка-штуцер, гайка-гайка или штуцер-штуцер.

Подключение газового баллона к плите как подключить газовый баллон к плите

Не каждый позволит себе строительство загородного особняка со всеми удобствами. Некоторая часть населения довольствуется небольшими участками с деревянными домиками, куда они приезжают на выходные. Газовую трубу тянуть к дому нет смысла, да и дорого, а вот подключение газового баллона к плите будет как нельзя кстати. И стоит это недорого, и сделать можно самостоятельно.

А вы знаете, что нужно сделать, чтобы правильно подключить баллон к плите? Если нет, то прочтя эту статью до конца, вам не составит труда провести подключение самостоятельно.

Что понадобится для подключения

• Газовая плита. Она должна быть не совсем старой. Обязательно проверьте целостность соединений и конфорок.
• Газовый редуктор (30 mbar). Специалисты считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.
• Газовый шланг. Он должен быть на 1,5 метра длиннее. Например, если от места установки плиты до баллона 5 метров, то вам понадобиться 6,5 м, это необходимо чтобы шланг подключался не в натянутом состоянии, так он может быстрее растрескаться.

• Штуцеры и хомуты для соединений. Это понадобиться, если вы решили использовать старую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.
• Инструмент – обязательно омеднённый или латунированный. Правила безопасности предусматривают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.
• В качестве дополнительного герметизирующего материала понадобиться лен или фум-лента.
• Мыльный раствор.

Шланг для соединения нужно использовать специальный газовый. При покупке в магазине объясните это продавцу. Ни в коем случае нельзя использовать старый шланг, который лежал у вас в подвале, даже при хорошем внешнем виде в нём могут быть внутренние трещины и последствия будут плачевными.

Порядок проведения работ

Будем исходить из того, что плита на кухне уже установлена. Газовый баллон нужно расположить в другом помещении или на отдалении от плиты не менее чем на 5 метров. Место для баллона должно быть чистым и подготовленным. Соорудите специальное крепление из деревянных реек.

Соединение с плитой

Вначале нужно подсоединить шланг к плите. Это совершенно безопасная работа. Накручиваем его на шланг плиты, затягиваем хомутом и, накрутив на входной штуцер плиты фум-ленту, заворачиваем его до упора.

Подсоединение к баллону

На баллон вначале нужно установить редуктор. Он закручивается на специальный переходник с сопутствующей накруткой фум-ленты.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

1. На редукторе, и баллоне не должно быть загрязнений, особенно на месте резьбовых соединений.
2. Особого внимания заслуживает шланг. Помимо соответствующей длины, на нём не должно быть трещин и сужений, и не допускайте его перекручивания. Также лучше его заменить по истечении срока годности.
3. На хомутах во время эксплуатации не должно быть ржавчины, это может привести к их разрыву. При появлении коррозии лучше сразу заменить их или приобрести специализированные с антикоррозийной обработкой.

Проверка после подключения

Когда вы закончили все работы, нужно проверить целостность соединений

Осторожно откройте вентиль газового баллона. Вы услышите характерное шипение. Это означает, что редуктор исправен, и газ начал поступать в плиту

Это означает, что редуктор исправен, и газ начал поступать в плиту.

Затем нужно развести немного мыла с водой, желательно добавить больше мыла, чтобы пена была густой. Мягкой губкой пену и наносим на каждое соединение, если будут появляться небольшие пузырьки, то это говорит о том, что соединение не надёжно и его нужно подтянуть.

Если каких-то недостатков не наблюдается, значит, вы все сделали правильно и можно включать плиту и готовить.

Обратите внимание!
Пропан-бутановая смесь, тяжелее кислорода и по законам физики она способна скапливаться в закрытых невентилируемых пространствах. Поэтому специалисты не рекомендуют устанавливать газовый баллон в подпольном помещении. Достаточно будет расположить его в соседней комнате

Достаточно будет расположить его в соседней комнате.

Главные правила безопасности прописаны в СНиП 42-01-2002. А если вы проводили такие работы, то ваши знания помогут читателям правильно подключить оборудование.

Если вы беспокоитесь о собственной безопасности и безопасности вашего жилища, правильно выбирайте газовый баллон. А поможет вам в этом данный сюжет.

Как выбрать «правильные» сильфонные шланги?

Сильфонные шланги являются качественными изделиями, если вы, конечно, не приобретаете дешевую продукцию этого типа из Китая. В то же время их покупка сопряжена с некоторой проблематичностью выбора, что связано с наличием на рынке газовых подводок различных типов. Велика разновидность таких элементов, поэтому необходимо учитывать некоторые важные моменты при выборе сильфонных шлангов:

Материал. Желательно приобретать газовые подводки, сделанные из одного материала со штуцерами, что обеспечивает более продолжительный срок службы изделия в плане сохранения его прочности.

Соединение. В зависимости от типа соединения снижается или увеличивается срок эксплуатации гибкого шланга для газа. Если соединение штуцера с гофром произведено с помощью клея, то это не может способствовать его долговечности

Поэтому стоит обращать внимание на те газовые шланги, в которых такие соединения являются цельными или сварными.

Температура. Благоприятный диапазон температур для использования сильфонной подводки составляет от -55 °C до +255 °C.

Давление

Сильфонный изготовлен из материала, обеспечивающего сохранение рабочих характеристик данной подводки при давлении до 6 атмосфер. При этом существующие нормы СНИП определяют, что максимальный уровень давления в системах газоснабжения не должен превышать показателя 0,03 атмосферы. Это позволяет говорить о том, что рассматриваемые нами тип газовой подводки имеет существенный запас прочности.

Растяжение. Допускается растяжение сильфонного рукава в 2 раза против изначальной длины изделия, но это теория, а в реальности все выглядит несколько иначе. Газовый шланг нельзя растягивать больше половины его длины, так как это может негативно сказаться на его жесткости.

Сертификация. Ориентированные на работу со взрывоопасными веществами устройства должны в обязательном порядке проходить испытания на соответствие требованиям безопасности, что предполагает получение сертификатов качества. Газовая подводка любого вида попадает в разряд таких устройств, поэтому она также подлежит обязательной сертификации.

Назначение

Гибкая сильфонная подводка позволяет заменить участок трубопровода там, где невозможен монтаж жестких конструкций. Ее используют для подключения смесителей и различного сантехнического оборудования (например, стиральной машины, унитаза и ванны). Сильфон используется для подачи газа к системам отопления, газовым плитам и водонагревателям. С помощью такой подводки можно подключить различное климатическое оборудование и системы автоматического пожаротушения или компрессоры. Сильфонная подводка часто используется на крупных промышленных предприятиях для подачи пара, нефтепродуктов, химических растворов и даже сыпучих веществ.

При работе с гибкими видами подводки необходимо следовать определенным рекомендациям. Нельзя допускать радиус изгиба меньший, чем разрешено в документации. Недопустим перегиб на концах ближе установленного в документации расстояния. Не стоит допускать перекручивания шлангов, повторных изгибов и чрезмерных растяжений, так как это может привести к разрывам и трещинам. Одна из важнейших рекомендаций – не перетягивать гайки при закручивании, чтобы не повредить прокладки и не сорвать резьбу. Поврежденные подводки не ремонтируются, а полностью заменяются новыми.

Рекомендации по выбору

Лучше всего начинать выбор газовой подводки с изучения сопроводительных документов. В норме должен быть сертификат, оформленный по стандартному государственному образцу. Конечно, обращаться следует строго в специализированные магазины, а не на рынки или стихийные пункты торговли. Проще всего отыскать шланги длиной 1 или 2 м. Чтобы определить подходящую величину, следует добавить к необходимому расстоянию 20%. В этом случае установленная подводка не будет натянута, как готовая лопнуть струна.

Сильфоны с полимерным покрытием однозначно лучше металлических изделий. Современная продукция такого рода позволяет подавать как природный, так и сжиженный газ. Внешнее покрытие повышает устойчивость металлического слоя к механическим воздействиям, коррозионным агентам и попаданию электрических разрядов при контакте с проводящими конструкциями.

Продукции китайского производства лучше избегать. Да, в этой стране качество товаров заметно выросло. Но все равно риск в таком ответственном деле, как домашнее газовое хозяйство, неприемлем. Внимательно следует проверять шланги на предмет возможной подделки. Гайки и штуцера подбирают только точно подходящие по величине. Если плита оснащена электророзжигом, следует употреблять только безопасные в пожарном отношении гибкие подводки — они даже надежнее, чем белые изолирующие вставки в обычных изделиях.

Разновидности газовых шлангов

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

• неустойчивость к механическим влияниям;
• недостаточный уровень жесткости;
• небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

• небольшая цена;
• способность выдерживать температуру до 50 градусов;
• широкий диапазон диаметров: 12-25 мм и больше;
• легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

• диаметр трубки: 12-25 мм и больше (под заказ);
• максимальное рабочее давление: 6 атм;
• длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

• применение без диэлектрика (изделие не проводит электричество);
• возможность подключения к баллону или центральной магистрали;
• нормальная функциональность при высоком давлении (до 0,63 МПа);
• много вариантов длины (до 5 м);
• высокая прочность, устойчивость к растрескиванию;
• длительный срок эксплуатации: до 20 лет.

Основные производители гибкой подводки для воды из нержавеющей стали

Современный рынок предоставляет большой выбор гибкой сильфонной подводки для воды. Можно подобрать как товары европейского, так и отечественного производства. При этом продукция российских заводов больше подходит для подсоединения к классическим вариантам труб в квартирах. Так, гибкая подводка для воды «Гигант Аквапроф» производит шланги с увеличенным внутренним или внешним диаметром, которые, в сравнении со стандартными вариантами, отличаются большей пропускной способностью. Шланги Gigant характеризуются стойкостью к нагрузкам, а их поверхность не поддается механическому воздействию. Высокую надежность дополнительно обеспечивает наличие утолщенных стенок.

Все шланги фирмы «Гигант Аквапроф» изготавливаются из высоколегированной нержавеющей стали, а латунные накидные гайки укреплены путем нанесения слоя никеля. Гибкая подводка соответствует требованиям ГОСТ 12.2.063.81 и ГОСТ 15763-2005. Основные размеры сечений гибкой подводки для воды «Гигант» – 1/2, 3/4, 1. Цены на данные изделия представлены в таблице ниже:

Размер сечения, дюйм	Длина, см	Цена, рубли
1	60	475-720
80	540-800
100	780-1100
3/4	60	230-280
100	240-320
150	300-420
1/2	40	230
60	250
80	270
100	320
150	410

Многие сантехники при проведении ремонтных или монтажных работ предпочитают использовать шланги европейских производителей, среди которых лидерами являются Италия и Германия. Рассмотрим наиболее популярные итальянские фирмы, которые занимаются выпуском сильфонов.

Indrosapien. Благодаря высокому качеству готовой продукции и большому ассортименту производитель пользуется популярностью у покупателей. Все товары фирмы прошли сертификацию в России и рекомендованы к установке в бытовых условиях. Для изготовления изделий применяется нержавеющая сталь марки AISI 303. Гибкая подводка для воды гайка-штуцер производится с наружной резьбой. Фитинги выполняются из никелированной латуни. Они закреплены посредством промышленной сварки.

Сильфонная подводка Gigant характеризуются стойкостью к нагрузкам, а ее поверхность не поддается механическому воздействию.

Emiflex. Другая итальянская фирма, которая занимается производством сильфонов. Гибкие шланги для подводки воды, размеры которых могут быть самыми разными, отличаются привлекательным хромированным внешним корпусом и наличием надежных фитингов из высококачественной стали. Наиболее популярный вариант соединения гибкой подводки для воды – гайка-гайка или гайка-штуцер. Единственным минусом итальянских шлангов считается их высокая стоимость.

На заметку! Гибкие шланги для смесителей итальянского производителя в основном продаются в комплектах по 2 шт.

Ниже представлена таблица, где указаны размеры итальянских шлангов и их цены:

Диаметр сечения, дюйм	Длина, см	Производитель, цена в рублях
Indrosapien	Emiflex
1/2	0,4	725	980
0,5	850	1120
0,8	970	1270
1	1130	1620
3/4	1	1050	1300
1,5	1370	1760

Что такое сильфонные шланги?

Что из себя представляет сам сильфон можно почитать подробно в Википедии. Для подключения газового оборудования используются гибкие рукава, которыми и являются сильфонные шланги, обеспечивающие герметичность соединения. С точки зрения конструкции этих подводок, можно охарактеризовать шланги сильфонного типа следующим образом:

1. Простой – шланг в виде гофрированного рукава.
2. Продвинутый – шланг, дополненный металлической защитой на основе из нержавеющей стали.
3. Полимерный – шланг с покрытием из полимеров.
4. Сверхнадежный – шланг, имеющий в своем составе термозащитные клапаны, суть работы которых сводится к обеспечению безопасности при достижении критических температур, что обусловливается перекрытием газа.

Что касается конкретного использования сильфонных газовых шлангов, то они находят свое применение при подключении практически любого вида газового оборудования: мобильного и установленного стационарно.

Основы безопасности

Требования техники безопасности при монтаже и использовании газовых шлангов выработаны дорогой ценой. Не одна сотня пожаров, взрывов и отравлений была проанализирована, прежде чем они приняли современный вид. Поэтому не нужно воспринимать такие указания, как искусственное бюрократическое ухищрение. Гибкий шланг можно использовать нормально только тогда, когда он подключен «на виду», без разного рода мешающих преград. Не рекомендуется увеличивать длину рукава больше необходимых значений.

Да, современные материалы надежны. Да, давление в длинной магистрали поддерживается стабильно. Однако каждый дополнительный сантиметр – это лишняя порция риска. Категорически запрещается окрашивать домашние газовые шланги. Лакокрасочные материалы могут спровоцировать ускоренное растрескивание органических покрытий.

Если все же купленное изделие кажется недостаточно эстетичным, выходом из ситуации будет использование самоклеящейся бумаги. Хозяева, желающие сделать все по правилам, должны не просто вызвать мастеров, а еще и проверить, есть ли у выбранных специалистов лицензия. Уже после установки требуется периодически проверять исправность, работоспособность всего оборудования. Срок службы шланга определяется конкретным видом его. Рекомендуется менять их, не дожидаясь окончания периода эксплуатации; если он составляет 5 лет, то замену производят каждые 4 года.

Даже сильфонные рукава, которые могут проработать до 30 лет, обычно заменяют через 20-22 года

При этом обращают внимание на практические условия эксплуатации. Период использования отсчитывается не от приобретения, а от изготовления

Категорически нельзя растягивать любой шланг больше чем на ½ сверх исходной длины.

Шланги должны устанавливаться таким образом, чтобы не появлялись малейшие изгибы, чтобы не было перекрученных мест, нельзя:

• подвергать их воздействию колющих и режущих предметов;

• допускать попадание воды (прежде всего конденсата);

• разогревать шланг;

• оказывать давление на него;

• использовать домашний газопровод как опору или подставку.

О том, как правильно подключить газовый шланг к плите, смотрите в видео ниже.
