Подбираем с умом сифон для раковины на кухню

Особенности установки сифона с переливом

В случае, если устанавливается сифон для кухонной мойки с переливом, то на этапе сборки сифона выполняется еще несколько дополнительных действий. К отводному патрубку крепится нижний край переливного трубопровода. Крепление выполняется по уже знакомой схеме, при помощи конусной шайбы и накидной гайки. Подключение переливной трубки производится в процессе монтажа устройства на мойку.

Верхний край переливной трубки подводится к специально вырезанному отверстию в верхней части мойки, с ее наружной стороны. Крепление верхнего края осуществляется при помощи винтового соединения со стороны мойки. Винт просто отверткой вкручивается в патрубок. Теперь, при превышении определенного уровня воды в мойке, вода будет переливаться сразу в сифон, минуя выходное отверстие мойки.

Дополнительная информация о том, как установить сифон на кухне правильно, представлена в видео.

Сборка сифона для кухонных моек

Сборку кухонного сливного устройства разберем на примере его бутылочного типа. Сифон под мойку на кухню собирается в следующей последовательности:

• На верхнюю часть корпуса сифона, в месте нахождения наружной резьбы, надевается тонкая прокладка большого диаметра. Она обеспечит герметичность прилегания съемной нижней крышки к корпусу;
• Плотно закручивается нижняя крышка, имеющая внутреннюю резьбу;
• На патрубок, который будет крепиться к мойке, надевается накидная гайка;
• Снизу гайки на патрубок тупым концом надевается конусная шайба. В зависимости от того, на каком уровне будет находиться конусная шайба, регулируется глубина опускания сифона под мойку;
• Конец патрубка вставляется в верхнее отверстие конуса, после чего накидная гайка закручивается;
• К выходному отверстию на корпусе присоединяется сливной шланг. Для этого на патрубок шланга надевается пластмассовая гайка, а затем тупым концом надвигается конусная прокладка. Патрубок шланга вставляется в отверстие корпуса и затягивается гайкой;

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

• Разборный сифон;
• Несколько фитингов для подключения к системе канализации;
• Прокладки и уплотнители для фитингов;
• Гофрированные или гладкие трубки;
• Направляющая воронка;
• Сетки и уловители;
• Прокладки, уплотнители и метиз для крепления конструкции к мойке.

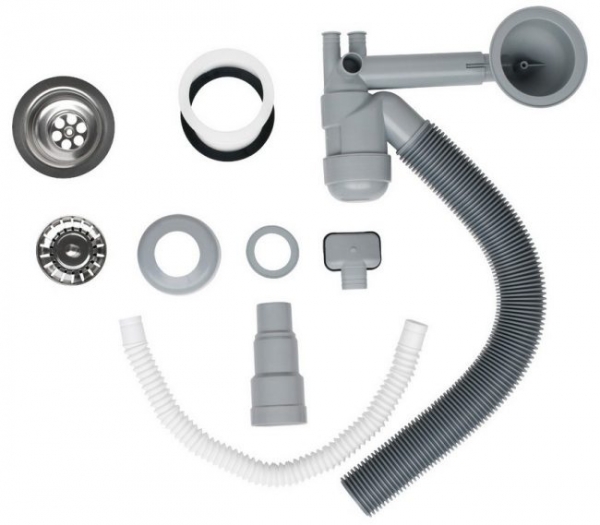

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

Сифон для двойной мойки

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке. В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

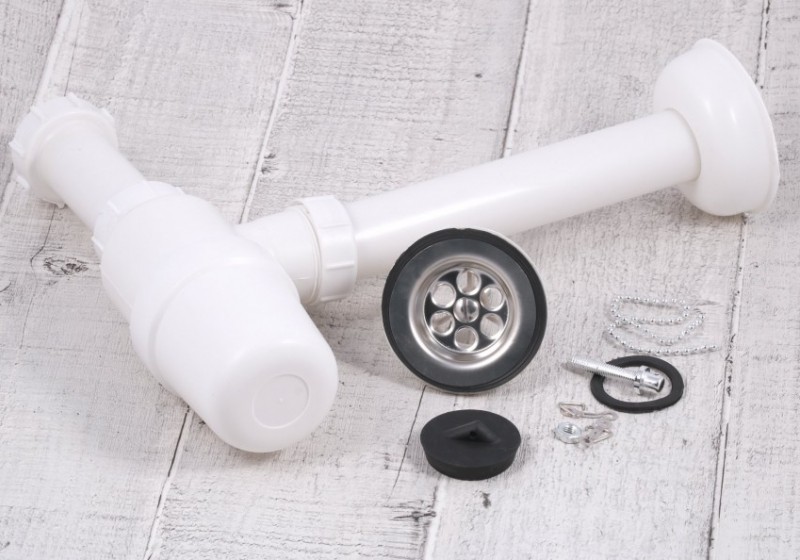

Простой пластиковый сифон в кухне под раковиной

Устройство и предназначение прибора

Сифон используется не только для слива отработанной воды. Конструкция выполнена таким образом, чтобы в его резервуаре мог собираться крупный мусор из раковины, что исключает вероятность засорения канализационной системы. Еще одной полезной функцией прибора считается образование гидрозатвора, который препятствует проникновению неприятных запахов из инженерных коммуникаций в помещение.

В ванной используются сифоны с изгибом в виде символа s или u. Такая конструкция тоже образует водяную пробку и служит для накопления мусора и последующей очистки. Кухонные сифоны для раковины состоят из следующих частей:

• патрубок мойки подключается к металлической решетке через прокладку при помощи винта;
• патрубок, предотвращающий перелив жидкости. Эту деталь применяют в случаях подсоединения к сливу стиральной машины;
• резервуар сифона с гидрозатвором служит для блокировки неприятных запахов и остатков продуктов;
• гофрированный патрубок отводит грязную воду с мойки в канализационную систему.

Комплектация

Независимо от конструкции санитарно-технического прибора, в его комплектацию входят резервуар для образования затвора и патрубок для отвода отработанной воды. Для изготовления сифона чаще всего применяются такие материалы, как поливинилхлорид, полипропилен, полиэтилен и изделия из металла с хромированной поверхностью.

Прибор из пластмассы состоит из таких деталей:

• прямой патрубок, который необходимо прикрепить к металлической решётке при помощи специального винта;
• отводящий патрубок (гофра);
• стакан с гидроклапаном;
• выпускной патрубок используется для подсоединения слива стиральной машины или других бытовых приборов, установленных на кухне;
• защитная металлическая решетка предотвращает попадание в сифон крупного мусора и остатков еды;
• резиновые прокладки для герметизации деталей прибора;
• пластиковая гайка;
• винт из меди или нержавеющей стали диаметром 6-8 миллиметров;
• латунная гайка вкручивается в отверстие сливного патрубка;
• корпус коленчатого или бутылочного типа.

Некоторые модели сифонов имеют в своей конструкции перелив. Этот элемент выполнен в виде трубки. Одна её сторона подключается к корпусу, а вторая закрепляется в верхней части мойки. Если вы по какой-то причине забыли закрыть кран, вода будет стекать через гофру в канализацию.

Материал изготовления

Производители выпускают пластиковые или металлические сливы. Металл, используемый для изготовления, обычно латунь, бронза или нержавейка. Изделия в таком исполнении отлично подходят для открытого расположения, так как станут одним из элементов декора кухонного помещения. Однако они стоят значительно дороже, чем пластиковые конструкции.

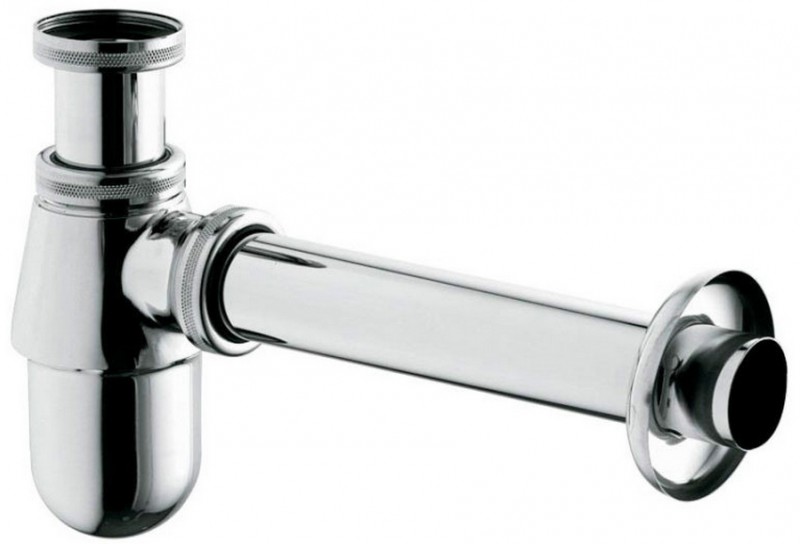

Сифон из нержавейки

Общим недостатком является накопление загрязнений на внутренней поверхности гидрозатвора. Это приводит к постепенному уменьшению сечения устройства. Если регулярно не выполнять обслуживание, произойдёт его закупоривание. Однако к пластмассе прилипание грязи и жира происходит меньше, чем к металлу.

Современные сливные конструкции из металла приобретают, если устанавливается комплект дорогой сантехники и создаётся эксклюзивный интерьер. Монтаж металлического сифона под раковину часто выполняют профессионалы, потому что герметизация стыков между его отдельными деталями осуществляется при использовании резиновых уплотнителей и фум-ленты.

В домах старой постройки можно увидеть чугунные сифоны — это настоящие раритеты и уже не выпускаются.

Чугунные сифоны до сих пор ещё можно встретить в старых домах

В основном устанавливают пластиковые сливные трубы для раковины. Они представляют собой практичные конструкции, эффективно выполняющие своё предназначение. При необходимости их всегда можно заменить или очистить. Ведь они стоят недорого и изготавливаются с гладкой внутренней поверхностью, на которой не накапливается жир, и не задерживаются другие загрязнения. Поэтому в конструкциях из пластика редко образуются пробки. Такие изделия также отличаются небольшим весом.

Пластмасса — это материал, стойкий к коррозии и неплохими температурными показателями. Производители используют для изготовления полиэтилен или полипропилен. Повредить качественное устройство могут только существенные механические воздействия.

Сифон ещё называют «отстойник для раковины». Пластмассовый слив — это конструктор, потому что может разбираться и собираться в определённой последовательности. При необходимости всегда имеется возможность заменить отдельно взятую деталь или подтянуть одну из гаек, если возникла течь.

Выбор материала сифона

Материал, из которого будет сделан сифон для вашей раковины — это важнейшее качество при выборе. От правильно выбранного материала зависит — насколько долго прослужит оборудование. От этого зависит и то, как устанавливать сифон на раковину.

Наиболее популярным материалом еще совсем недавно был металл. Металлический сифон выглядит красиво и роскошно. Выполняться может из трех видов металла: латунь, медь, бронза.

В настоящее время на смену металлическим конструкциям приходит пластик. Он более дешевый и не поддается коррозии. К тому же, монтаж и демонтаж пластика намного легче, чем металлических деталей. При необходимости можно легко заменить отдельные части сифона.

Конечно же, внешний вид пластиковых сифонов не так привлекателен, как металлических. Но их можно применять при закрытом виде раковины. А сейчас можно стало вовсе прятать коммуникации в нише стены или за фальш-стеной, что сильно упрощает дело. А если раковина находится над стиральной машиной, то сифон можно спрятать за ней.

Принцип работы

Классический сифон представляет собой изогнутую трубу, колена которой отличаются разной длиной. Вода из сосуда, расположенного выше, поступает в емкость, которая находится ниже. Для работоспособности имеет значение уровень жидкости. Поэтому его предварительно нужно заполнить водой. Физические качества жидкого вещества лежат в основе принципа действия сифона. Вода постоянно находится внизу изогнутого отвода прибора. Из-за изогнутой формы внутри поддерживается давление. Стоки обновляются, чем препятствуют поступлению неприятных запахов внутрь помещения. Сточная вода попадает внутрь сифона при каждом его использовании.

Например, из раковины жидкость стекает в выпускной отвод конструкции. Далее вода перетекает в бутыль и уходит через соединительные ответвления. Потом жидкость поступает в выходной отсек, а отсюда уже в канализационные трубы.

В конструкцию сифона входят:

• внешняя часть;
• изоляционный раструб;
• отвод, соединяющий с канализацией;
• сточный отстойник;
• уплотняющая прокладка;
• угловая прокладка;
• фильтрующая решетка;
• соединительный винт.

Конструктивно сифоны могут различаться, но устройства имеют идентичное предназначение. Кроме конструкции, могут различаться и материалы, которые изготовитель использует в производстве.

Подключение к раковине

Для обустройства подключения раковины на кухне и ее последующей комфортной эксплуатации рекомендуется использовать изделия с отверстием для слива в 3,2 см диаметром. Именно такие параметры отверстия считаются наиболее удобными и при этом компактными, кроме того, данный параметр обеспечивает простоту монтажа сифона для различных моек, а также легкость в последующей эксплуатации.

Прежде чем браться за монтаж изделия, следует первым делом познакомиться с его устройством. Любой сифон для подключения моек в кухне – это изделие, состоящее из таких составных частей, как:

• патрубок пропускной пластиковый, укомплектованный металлической вставкой;
• прокладка для патрубка, изготовленная из латекса;
• гайки с диаметром в 3,2 см из пластика;
• манжет-юбка из эластичного и мягкого пластика, с отверстием в ней 3,2 см диаметром;
• затяжной винт, созданный из стали;
• накладка для сливной части, также из стали;
• корпус изделия, называемый бутылкой;
• нижняя пробка;
• прокладка из резины в форме кольца;
• пробка для запирания слива, накладная.

В процессе монтажа сифонов такого рода на мойку или умывальник следует максимальное внимание уделять такому параметру, как герметичность каждого соединения конструкции

А как установить сифон для двойной мойки?

Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

Материалы

При выборе сифона для раковины в кухне следует уделять особенное внимание материалу, из которого он изготовлен. Раньше для таких изделий использовались в основном железо или чугун

Но высокая сложность монтажа, быстрое загрязнение и невозможность эффективной очистки, отодвинули их на второй план, уступив место более современным материалам.

Сейчас для сифонов чаще всего используются:

• латунь;
• медь и бронза;
• пластмасса.

Латунные изделия с хромированным покрытием выглядят изящно и презентабельно. Они станут настоящим украшением интерьера. Но, ухаживать за таким сифоном для раковины довольно сложно, так как поверхность будет постоянно загрязняться, покрываться налетом, жиром и т.д. По сравнению с пластиковыми моделями, латунные стоят гораздо дороже. Сифон из бронзы или меди также довольно эффектно смотрится в интерьере кухни, но только в определенных стилях, например: ретро, кантри, классика. Как и хромированные, он требует тщательного ухода, поскольку на поверхности быстро образуется известковый налет, пятна жира и грязи, материал может окислиться и поцарапаться.

Пластмассовые сифоны для раковины выглядят просто. Их чаще всего можно встретить в современных квартирах, так как стоят они, по сравнению с предыдущими аналогами, гораздо дешевле. Они обладают достаточно высокой прочностью и низким весом, удобны и просты в монтаже, не подвержены гниению, не накапливают известковый налет на поверхности.

Устройство и принцип действия

Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию.

В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой. Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию.

Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

Предназначение и конструктивные особенности

Слив-перелив необходим, чтобы раковина не переполнялась жидкостью, а избыток отправлялся в сточную трубу. Подобные устройства применяются для металлической либо керамической раковин. Приборы практически повторяют схему сифона для ванны.

Перелив в раковине – отверстие в верхней ее части. Когда хозяин не закрыл кран, жидкость убывает через это отверстие. К переливу подключается трубка, по которой и стекает жидкость. Чаще отверстие делается под краном, но встречаются модели, в которых оно расположено под раковиной.

Сифон для кухни.

Слив-перелив для умывальника включает 2 основные детали:

1. Изогнутый сифон (как латинская буква U). Его изгиб создает гидрозатвор, что не дает распространяться неприятным запахам по комнате.
2. Сливная труба. Является отрезком жесткой пластиковой конструкции либо участком гофрированной трубы. Задача – перенаправление стоков в канализацию.

Благодаря изгибу жидкость не покидает конструкцию полностью. При засоре сифон для мойки легко можно снять и почистить, для чего используется механический и химический метод.

С наружной стороны на слив монтируют решетку. Она обеспечивает защиту от засоров, поскольку задерживает даже волоски и более мелкие частицы мусора.

Материал изготовления

Производители выпускают пластиковые или металлические сливы. Металл, используемый для изготовления, обычно латунь, бронза или нержавейка. Изделия в таком исполнении отлично подходят для открытого расположения, так как станут одним из элементов декора кухонного помещения. Однако они стоят значительно дороже, чем пластиковые конструкции.

Сифон из нержавейки

Общим недостатком является накопление загрязнений на внутренней поверхности гидрозатвора. Это приводит к постепенному уменьшению сечения устройства. Если регулярно не выполнять обслуживание, произойдёт его закупоривание. Однако к пластмассе прилипание грязи и жира происходит меньше, чем к металлу.

Современные сливные конструкции из металла приобретают, если устанавливается комплект дорогой сантехники и создаётся эксклюзивный интерьер. Монтаж металлического сифона под раковину часто выполняют профессионалы, потому что герметизация стыков между его отдельными деталями осуществляется при использовании резиновых уплотнителей и фум-ленты.

В домах старой постройки можно увидеть чугунные сифоны — это настоящие раритеты и уже не выпускаются.

Чугунные сифоны до сих пор встречаются в старых домах

В основном устанавливают пластиковые сливные трубы для раковины. Они представляют собой практичные конструкции, эффективно выполняющие своё предназначение. При необходимости их всегда можно заменить или очистить. Ведь они стоят недорого и изготавливаются с гладкой внутренней поверхностью, на которой не накапливается жир, и не задерживаются другие загрязнения. Поэтому в конструкциях из пластика редко образуются пробки. Такие изделия также отличаются небольшим весом.

Пластмасса — это материал, стойкий к коррозии и неплохими температурными показателями. Производители используют для изготовления полиэтилен или полипропилен. Повредить качественное устройство могут только существенные механические воздействия.

Сифон ещё называют «отстойник для раковины». Пластмассовый слив — это конструктор, потому что может разбираться и собираться в определённой последовательности. При необходимости всегда имеется возможность заменить отдельно взятую деталь или подтянуть одну из гаек, если возникла течь.

Виды сифонов и различия между ними

Прямоугольные раковины с отливом в дизайне просторной ванной комнаты

Сифон для раковины на кухню с переливом может встречаться в трех разновидностях.

Изделие бутылочного типа представлено устройством с коленом. Это изобретение возникло раньше прочих модельных разновидностей. Первые разработки были осуществлены в Европе, чтобы предотвратить засорение. Они использовались широко и предоставляли пользователям немало возможностей, предотвращая вероятность потопа.

Строение сифона бутылочного типа

Модели трубного типа являются достаточно простыми и представлены пластиковыми трубами. Модель стала пользоваться популярностью в 2000-х годах и стремительно закрепила свои рыночные позиции в области сантехники. Поэтому ими был представлен ассортимент многих объектов в России и Европе.

Модели сифонов трубного типа стали очень популярны

Гофрированные полипропиленовые компоненты могут быть повернуты в любом направлении, поскольку в них имеется гофр. Данная модель станет прекрасным решением для любого вида сантехники – она способствует решению широкого спектра задач. Модельный ряд может изготавливаться из большого числа базовых материалов.

Гофрированные полипропиленовые компоненты очень удобны в использовании

Так, если вы решите купить сифон для раковины с переливом, то можете иметь в виду, что есть большое количество вариантов, которые позволят обеспечить безопасность имуществу и спокойствие – хозяевам дома или квартиры.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

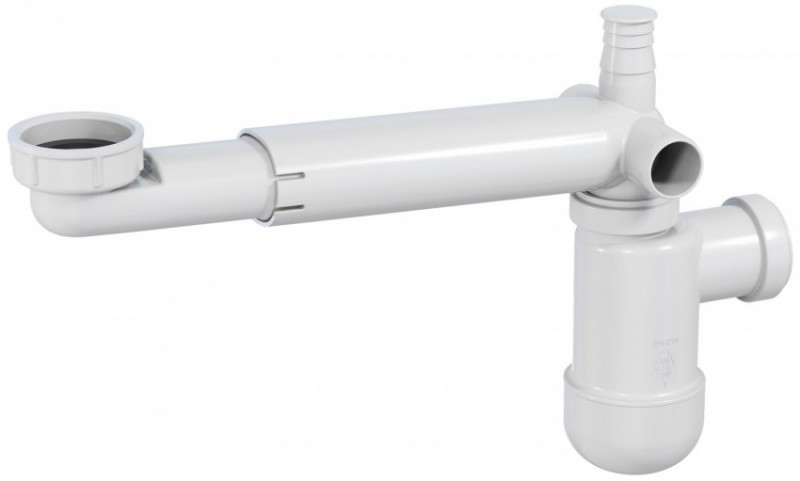

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Составные части и схема сифона

Конструкция разных моделей в принципе мало различается. Основные элементы устройства:

1. Пробка (крышка). В зависимости от модели может быть выполнена из резины, пластика или металла. Пробкой закрывают отверстие слива, если нужно набрать емкость воды для купания, мытья посуды или стирки.
2. Решетка-фильтр. Небольшие отверстия в решетке не позволяют крупным частицам мусора проникнуть в канализацию. Решетка укрепляется эластичной прокладкой для полной герметичности контакта раковины и слива.
3. Патрубок. Эта деталь соединяет решетку и отвод. Закрепляется с помощью внутреннего болта из пластика или защищенного от коррозии металла. Имеет бортик для второй прокладки.
4. Съемное устройство. Не все модели оснащены съемным коленом. Эта деталь позволяет периодически очищать содержимое сифона, не разбирая его полностью.
5. Переливной отвод. К нему подсоединяется шланг для переливного отверстия.
6. Патрубок для перелива. В основном используется для ванной, крайне редко – для раковин.

Подробная схема устройства: 1-пробка, 2- защитная сетка, 3- прокладка, 4- выходной патрубок, 5-ручка пробки, 6- фиксирующее кольцо, 7-прокладка, 8-стакан, 9-крышка стакана, 10-прокладка, 11-выходной патрубок стакана, 12- прокладка, 13- гофротруба

Дополнительные особенности

1. Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией.
2. Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком, жесткую можно крепить до и после этого этапа.
3. В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы, их монтаж еще проще.
4. Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.

   После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию.

5. Последний этап установки любого сифона – проверка. Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.

Усовершенствование сифона с отстойником

Сифон со стаканом-отстойником подсоединяется к системе канализации с помощью гофры, которая в процессе эксплуатации провисает, забивается мусором и грязевыми отложениями, что в свою очередь снижает скорость протекания бытовых стоков.

Избавиться от перечисленных недостатков помогает небольшое усовершенствование конструкции сифона. Гофру заменяют гладкостенной канализационной трубой, имеющей диаметр круглого сечения 40 мм. Замеряется расстояние от бокового отверстия сифона до впускного отверстия канализации.

Отрезается кусок трубы, на один конец которой надевается конусная прокладка. Труба вставляется в сифон и с помощью накидной гайки надежно фиксируется.

Далее на кусок канализационной трубы надевается «сороковка» с раструбом подобранной длины, а затем на нее – переходная муфта (50х40), которая обеспечивает соединение сифона с канализацией.

Вместо трубы с раструбом можно использовать уголки с углом поворота в 30 или 45 градусов. В итоге получается жесткая конструкция, не провисающая в процессе эксплуатации раковины, способная к самоочищению, так как на гладких стенках канализационных труб не оседают загрязнения.

Процесс усовершенствования сифона показан в видеоролике:

Теория: что такое сифон

В каждом доме есть канализация – местная или центральная. Это замечательное изобретение человечества решает множество бытовых проблем. Одна только печаль – сточные воды могут серьезно испортить воздух в вашем жилище. Чтобы этого не произошло, используют такое простое устройство, как сифон. Это и есть ответ на вопрос, как называется труба под раковиной. Она соединяет раковину или ванную с канализационной трубой, запирает все неприятные запахи и при некоторых особенностях конструкции не дает проникнуть твердому мусору в систему.

Устройство водного затвора используется на всей сантехнике в доме

Где используются сифоны:

В ванной	Сифоны для ванной состоят из двух соединяющихся трубок – для перелива и для слива. У верхней кромки ванной имеется отверстие, к которому подключается трубка перелива. Чтобы емкость наполнялась, отверстие прибора закрывается крышкой или пробкой.
В душе	Такие устройства монтируются под поддон душа. Их делают плоскими, чтобы не пришлось высоко поднимать кабинку. Есть модели, которые монтируются непосредственно в пол при заливке бетоном.  После пол покрывают кафельной плиткой, и система работает ничуть не хуже поддона.
В раковине для умывания	Умывальник в ванной комнате размещается на ножке или на специальной тумбочке. Слив в этом случае должен быть компактным. Как правило, для этой цели используют гофротрубу, изогнутую в форме буквы S.
В кухонной раковине	Особенности кухни требуют от прибора повышенной прочности и устойчивости к высоким температурам, ведь часто приходится сливать в канализацию кипяток. В нем не должны задерживаться частички жира, но в то же время устройство должно удерживать крупные и твердые частицы от попадания в канализацию.
В унитазе	В унитазе тоже есть сифон – он встроен в конструкцию ватерклозета. Это изогнутый сток, в котором даже после слива стоит вода, запирая все неприятные запахи.
В стиральной и посудомоечной машинах	Все домашние приборы, подключенные к канализационной сети, должны быть защищены затвором.  В продаже есть разветвленные системы, позволяющие одновременно подключить несколько устройств.
