Схема вентиляции в многоэтажном доме: варианты реализации, нормы и требования

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды — необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения. Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т.д.)
• безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

• Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.

• Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Схема естественной и искусственной вентиляцииИсточник projject.ru

По области воздействия выделяют следующие разновидности:

• Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
• Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

Для приточной вентиляции в стенах пробиваются воздуховодыИсточник novakvartira.com.ua

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

• Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
• Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Подробно о схемах вентиляции в многоквартирном доме ↑

Схема вентиляции в многоквартирном доме должна производиться с обязательным зонированием по чистоте, перетекание загрязнённого воздуха из вспомогательных помещений в жилые необходимо исключить. Целесообразно объединение вытяжных вентиляционных шахт отдельных помещений в блоки. Системы воздухообмена с естественным побуждением притока и вывода воздуха лучше выполнять раздельными (исключая вертикальные или горизонтальные сборные каналы). Вентиляция в многоэтажном доме может быть устроена с присоединением вентиляционных каналов разных этажей к общему (сборному) каналу.

Присоединение к сборной шахте каналов-спутников должно быть произведено через один или несколько этажей. Вытяжные каналы двух верхних этажей не следует подключать к сборному каналу, целесообразней раздельное отведение.

В зависимости от схемы организации воздухообмена различают вентиляцию с перемешиванием и вентиляцию с вытеснением воздуха. Воздухообмен с перемешиванием характерен для помещений с воздухонепроницаемой пароизоляцией, бетонных и кирпичных зданий с воздухонепроницаемыми стенами. И приточная и вытяжная вентиляция осуществляется при помощи небольших вентиляционных окон, щели дверных и оконных проёмов также принимаются в расчёт.

Из-за высокой локальной скорости воздушных потоков свежий и загрязнённый воздух эффективно смешиваются и удаляются. Таким образом удалить все вредные примеси невозможно, ведь в помещении всегда есть зоны с практически нулевой скоростью движения воздуха. Лишь правильной организацией вентиляционной системы можно добиться желаемого эффекта.

Чаще всего в России применялась прежде система приточно-вытяжной вентиляции. Она осуществляется за счёт естественной тяги, возникающей вследствие разности температур внутреннего и наружного воздуха. Популярность устройства системы, в которой источником приточного воздуха являются щели в оконных переплётах и открытые форточки объясняется невысокой стоимостью устройства и простотой. Кроме того, вентиляция с естественным притоком практически не нуждалась в дополнительном обслуживании.

Сегодня, вследствие герметичности современных окон, естественная вентиляция в многоквартирном доме малоэффективна. Лишь немногим из нас в холодное время года захочется терять драгоценное тепло для обеспечения необходимого притока воздуха. Впрочем, даже разгерметизация квартиры (открыванием форточки) приносит лишь дополнительный дискомфорт от повышения уровня шума (с улицы), потерю тепла, но всё равно не даёт необходимого притока воздуха для эффективной работы вентиляции. Незаметно повышается влажность, в теплом влажном микроклимате квартиры со спёртым воздухом создаются отличные условия для роста грибков и плесени, что малоприятно и вредно для здоровья.

Устройством регулируемой системы с естественным притоком через приточные клапаны удаётся не только обеспечить необходимый уровень воздухообмена, но и снизить проникающий в квартиру шум. Устройством механической вытяжной (а также механической приточно-вытяжной) системы вентиляции можно добиться нормализации воздушно-теплового режима квартир, что даст возможность существенно снизить затраты на теплообразование. Рекуперацией воздуха (утилизация тепла вытяжного воздуха) можно добиться сохранения оптимального микроклимата при малых энергозатратах.

Как устроена вентиляция в многоквартирном доме.

Для обеспечения нормального проживания жильцов в многоквартирном доме важно правильно рассчитать и обустроить его воздухообмен. Вот почему система вентиляции в многоквартирном доме относится к важным инженерным решениям, принимаемым еще на этапе составления проектной документации

От качества ее работы зависит здоровье людей, комфорт и уют, долговечность конструкций постройки.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

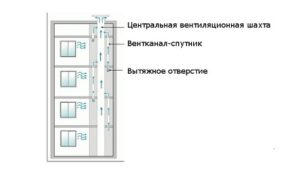

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
2. Чистый воздух поступает в комнаты через открытые окна и форточки.
3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Монтаж

К монтажу вентиляции в жилом здании надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

Источники

• https://www.tproekt.com/otoplenie-i-ventilacia-normy-pravila-osobennosti/
• https://www.AirClimat.ru/Ventilyatsiya-zhilyh-zdaniy.htm
• https://vent-vozduh.ru/dom/ventilyatsiya-doma-snip-normy.html
• https://VentingInfo.ru/dokumentatsiya
• https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki
• https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html
• https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html

Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

petrovk:

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова(ник на форуме Matilda):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

Matilda:

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
