Правильная раскладка теплого пола

Какую трубу лучше использовать для теплого пола

Выбирая трубы, многие задаются вопросом, из какого материала лучше покупать трубы для теплого пола. На выбор покупки будет влиять не только цена и качество, но и простота в установке выбранного изделия

Так же стоит обратить внимание на достоинства и недостатки той или иной разновидности материала, из которого изготовлены теплоносители

Выбирая между медными и гофрированными трубами из нержавейки, нужно сравнить их положительные и отрицательные качества. Так, например, медные трубы долговечны и надежны. Они обладают хорошей проводимостью тепла. Заливать в систему можно не только воду, но и тосол или антифриз. Обладая большой прочностью и устойчивостью к температурам, их можно применять практически в любом месте. Низкий коэффициент сопротивления внутреннего слоя, позволяет жидкости беспрепятственно циркулировать внутри системы. Это позволяет выбирать теплоносители с минимальным диаметром (16 мм).

Гофрированные нержавеющие изделия, так же прочны, гибки и долговечны. Однако выбирая из этих двух видов, какая труба лучше, нужно знать:

1. Медные материалы боятся кислотности и жесткости воды. Эти факторы значительно сокращают срок эксплуатации.
2. Цена на медные и нержавеющие трубы достаточно высокая.
3. Монтаж таких труб требует немалых денежных затрат. Нужно нанимать специалистов, иметь специальное оборудование. Правда, эти затраты, окупаются за счет длительной эксплуатации этих систем.
4. Главное условие при эксплуатации гофрированных теплоносителей из нержавейки – отсутствие на них воздействия электрического тока.
5. Сочетание меди и стали может привести к негативным электрохимическим процессам.

Выбирая между металлическими материалами и металлопластиком, какие трубы лучше, предпочтение отдают вторым. На это влияет более низкая цена изделия.

Пример раскладки

Металлопластик, так же долговечен в использовании. В отличие от медных и нержавеющих, вода по этим трубам протекает практически бесшумно. Этот материал не вступает в реакцию с различными химическими элементами воды. Трубы из металлопластика значительно легче медных и нержавеющих труб. Их установка достаточно проста и не требует специальных технических навыков. Отопительную систему можно установить самостоятельно и довольно просто.

К недостаткам металлопластиковых изделий можно отнести

• Кратковременное выдерживание температур выше +100°С.
• Этот материал восприимчив к воздействию открытого огня.
• При передавливании монтажной гайкой, на трубе может появиться надрез, а впоследствии течь.
• Некачественное соединение труб с фитингами, на месте стыков, будет образовываться известковый слой.

Так же нужно обратить внимание на большое количество китайских подделок этой продукции. Полипропиленовые теплоносители, хотя и не имеют высокую стоимость, применяются реже

Это обусловлено большим радиусом изгиба (8 – 9 диаметров трубы). При монтаже приходится использовать дополнительные специальные соединения

Полипропиленовые теплоносители, хотя и не имеют высокую стоимость, применяются реже. Это обусловлено большим радиусом изгиба (8 – 9 диаметров трубы). При монтаже приходится использовать дополнительные специальные соединения.

Их достоинством, является довольно простой и надежный способ соединения (пайка). Стыки получаются прочными, монолитными.

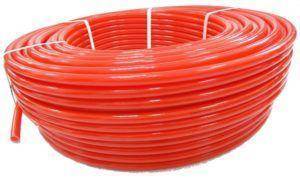

Какие полиэтиленовые трубы лучше выбрать для теплых полов, можно определить по маркировке изделий, узнав минимальную плотность сшивки. Цена будет зависеть от величины этого показателя. Но она будет значительно ниже, чем у труб из металлического материала.

Главным недостатком изделий из полиэтилена, является необходимость жесткой фиксации при монтаже

Так же стоит обратить внимание на осторожное отношение при доставке и монтаже таких теплоносителей. Дефекты антидиффузорного защитного слоя, приведут к уменьшению срока эксплуатации

Изучив все достоинства и недостатки различных видов материала, каждый сам выбирает какие трубы лучше использовать для теплых водяных полов. Полное переоборудование системы обогрева целесообразней производить в частном доме. Для многоэтажных домов потребуются дополнительные разрешения, что повлечет ненужные траты.

Полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Однако новые разработки позволили соединить молекулы, путем взаимодействия атомов углерода и кислорода. Такие технологии позволили создать новый материал – сшитый полиэтилен (PEX). При дополнительной обработке (под высоким давлением), он приобретает большую прочность.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Из какого материала лучше всего выбрать трубопрокатные материалы

• меди;
• сшитого либо линейного полиэтилена;
• комбинации алюминия и полиэтилена либо полипропилена;
• композита из полиэтилена и поливинилэтилена (стекловолокно).

Трубопровод из меди обладает наилучшими характеристиками. У него наивысший уровень тепловой отдачи, он очень долговечен, не подвержен коррозии. Однако медные изделия стоят дорого, для их монтажа требуется дополнительное оснащение. Кроме этого, такую систему необходимо защищать от щелочи.

Достоинства изделий:

1. Высокий уровень теплопроводности.
2. Длительная износостойкость.
3. Повышенная гибкость.
4. Внутренние стенки гладкие, благодаря этому они забиваются отложениями очень медленно.
5. Материал не корродирует.
6. Он может выдерживать неоднократное замерзание теплоносителя.
7. Самостоятельный монтаж таких элементов сети прост, так как для их правильной укладке не требуется использование специальных инструментов и приспособлений.

Наиболее надежен PE-X-A. Этот материал обладает наивысшей плотностью поперечного сшивания (85%). Благодаря этому у него ярко выражен эффект «памяти». Иными словами — после теплового расширения, элементы сети всегда возвращаются к изначальному состоянию. Это дает возможность использовать аксиальный вид фитингов с надвижными кольцами, их без проблем можно замуровывать в стяжку.

У аналогов PE-RT нет феномена «памяти». Из-за этого с ними используются лишь фитинги цангового типа. Их запрещено замуровывать. Однако когда контуры системы уложены цельными участками, то все сопряжения будут лишь на коллекторе. В этом случае применение PE-RT оправдано.

Производители изготавливают также трубы для водяного пола из композита. В этом случае верхний и нижний слой выполняется из полиэтилена, между ними вклеена фольга из алюминия (PE-X-Al-PE-X либо PE-RT-Al-PE-RT). Металл армирует элементы теплого водяного пола и служит преградой для кислорода.

Недостаток алюмопластика состоит в том, что он неоднороден. Разные степени теплового расширения металла и полимера могут вести к расслоению материала.

Исходя из этого, лучшим выбором будут полиэтиленовые изделия, армированные поливинилэтиленом (EVOH). Он существенно уменьшает проникновение кислорода в водный теплоноситель сквозь трубные стенки. Это армирование может быть верхним покрытием либо располагаться между слоями полиэтилена. Второй вариант более предпочтителен.

Водяные теплые полы можно укладывать из труб таких размеров:

• 16×2;
• 17×2;
• 20×2 мм.

Подготовительные работы

Этап подготовки начинается с проведения замеров и расчётов для определения мощности системы. В учёт идёт расположение помещения, её площадь, наличие балкона. Когда квартира расположена на первом этаже, или в ней есть незастекленный балкон, теплопотери выше. Следовательно, мощность водяного пола должна быть больше.

Подключение коллектора

Первоначально для коллектора подготавливается ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подводится весь необходимый трубопровод. При покупке коллектора нужно учитывать количество возможных подключений. Вместе с коллектором монтируются запорные вентили, отводчик воздуха и необходимые разветвители. Для правильной циркуляции воды на трубопроводе устанавливают насос.

Видео — Монтаж теплого пола. Установка коллектора

Когда установка распределительного коллектора завершена, можно приступать к подготовке поверхности основания пола. Полностью убрать старое напольное покрытие, вычистить от мелкого мусора и сколов. Проверить уровень пола, неровности основания нужно устранить. При значительных изъянах, возможно, потребуется дополнительное выравнивание цементной стяжкой.

Как правильно сделать расчет перед укладкой?

Чтобы рассчитать шаг труб, учитывают параметры:

1. Площадь покрытия. Рассчитывается то пространство, которое не занято встроенной мебелью, кухонной техникой, ванной или душевой кабинкой и другими объектами, под которыми обогревать пол бессмысленно.
2. Температура теплоносителя — обычно от 30 до 60 градусов. Надо также учитывать, что стяжка пола или уложенное поверх неё покрытие приводят к поглощению тепла, так что само основание обычно не прогревается выше 35 градусов.
3. Вид покрытия. Некоторые из них (например, паркет) не переносят слишком высокую температуру, поэтому шаг нужно делать реже.
4. Мощность теплоотдачи. Чем меньше шаг, тем она выше. Рассчитывать же мощность теплоотдачи надо, учитывая необходимую температуру в помещении и потери тепла при нагреве комнаты (на внешние стены, окна, входную дверь, дверь на лоджию или балкон и т. д.).

• Улитка (спираль, ракушка). Трубку с большим шагом укладывают вдоль стен, затем приближают к центру комнаты, а разводят в обратном направлении так, чтобы выходная труба проходила между витками входной спирали.
• Двойная спираль. Помещение делится на две зоны, в каждой из которой укладывается свой контур спирали.
• Змейка. Здесь трубу просто прокладывают так, чтобы она шла зигзагом (точнее, змейкой) от входа к выходу. Самый простой для планирования, но и самый неэффективный по обогреву способ: последние шаги змейки будут слишком холодными.
• Двойная змейка. Похожа на обычную, но возвратная часть прокладывается параллельно входной.

Рассчитывая шаг, надо учитывать следующее:

1. При спирали или двойной спирали надо учитывать, что половина труб в контуре будут возвратными. Поэтому исходить надо из того, что всерьёз обогревать будут те трубы, которые идут от входа напрямую.
2. При змейке чем меньше расстояние, тем лучше.
3. При двойной змейке расчёт будет таким же, как при спирали.

Как рассчитать электрический теплый пол

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля)

Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

https://youtube.com/watch?v=PXdSuPLNuQY

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.

• Полипропилен.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.

• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

• Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
• Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

• Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
• Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является  2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.
