Как сделать драйвер для светодиода своими руками?

Принцип работы LED-устройства

Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.

Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.

Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).

При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.

Ремонт светодиодной лампы

Для замены деградировавших, на AliExpress были заказаны новые светодиоды у этого продавца
.

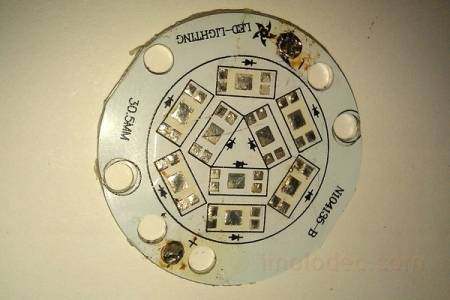

Отпаять старые светодиоды с платы проще всего посредством фена паяльной станции (температура около 300 °С). Можно и паяльником, но придется повозиться, изготовив специальную «вилочку для пайки светодиодов». Плата весьма теплоемкая и отбирает часть тепла на себя, поэтому паяльник менее 100 Вт можно даже не рассматривать.

Убрав старые светодиоды, не прекращая подогрева снизу платы, наносим на места пайки флюс, при необходимости припой, и размещаем новые светодиоды, соблюдая полярность.

Предварительно, выводы новых светодиодов также не помешает залудить. А для удобства их последующего позиционирования на плате, отметить, например анод, маркером.

Номинальные данные приобретенных светодиодов: ток 150 мА, напряжение 3,0 – 3,2 В, теплого, белого свечения 2800 – 3500 К.

Сборка осуществляется в обратном порядке. При наличии термопасты наносим ее на обратную сторону платы.

После этого работоспособность светодиодной лампы можно проверить, включив ее на несколько часов.

Не смотрите на горящие светодиоды не защищенным глазом, это опасно для зрения. Накройте их листом бумаги!

Если все нормально, все группы светодиодов светятся равномерно и не мигают, можно приклеить на место стеклянный плафон. Лучше использовать для этого клей типа «Момент». Термоклей не годится, при нагреве лампы во время работы, он может расплавиться и плафон отклеиться и упадет.

После высыхания клея светодиодная лампа снова будет служить вам верой и правдой. Ну а если вдруг, что, вы уже знаете, как ее починить.

Ремонт своими руками

В простой LED-лампе с отдельными светодиодами можно сделать ремонт с заменой неисправных элементов. Она легко разбирается, если аккуратно отделить от стеклянного корпуса цоколь. Внутри располагаются светодиоды. У лампы MR 16 их 27 штук. Для доступа к печатной плате, на которой они размещены, надо удалить защитное стекло, поддев его отверткой. Порой эту операцию сделать довольно трудно.

Лампа светодиодная на 220 вольт

Прогоревшие светодиоды сразу заменяются. Остальные следует прозвонить тестером или подать на каждый напряжение 1,5 В. Исправные должны загораться, а остальные подлежат замене.

Изготовитель рассчитывает лампы так, чтобы рабочий ток светодиодов был как можно выше. Это значительно снижает их ресурс, но «вечные» устройства продавать невыгодно. Поэтому последовательно к светодиодам можно подключить ограничивающий резистор.

Если светильники моргают, причиной может быть выход из строя конденсатора С1. Его следует заменить на другой, с номинальным напряжением 400 В.

Разборка светодиодной лампы

Обычным канцелярским ножом с узким лезвием очень аккуратно подрезаем клей, крепящий стеклянный плафон лампы к пластиковому корпусу. Плафон не придавливаем, он очень хрупкий и легко ломается. После подрезания клея плафон легко снимается.

Весь клей, а его там не мало, с обеих частей разобранной светодиодной лампы лучше удалить. Он нам не понадобится.

Что мы видим. На тонкой плате установлено шесть светодиодов, хотя возможна установка еще трех. Очевидно, что мы имеем дело с уже классическим подключением светодиодов к драйверу, такое же применяется в светодиодных лентах, по три последовательных светодиода. То есть, в данную лампу возможно установить всего 9 светодиодов, три группы по три светодиода в каждой. Это снизит нагрузку на светодиоды и продлит срок службы светодиодной лампы.

Плата прижата саморезами к пластиковому корпусу, в котором имеются вентиляционные отверстия, через алюминиевый радиатор.

Отпаиваем провода от платы и разбираем этот слоеный пирог. Термопаста между платой и радиатором отсутствует. Вопрос нужна ли она там риторический.

Под радиатором обнаруживаем плату драйвера

Обратите внимание на обесцвечивание красного плюсового провода. Это явно вызвано повышенной температурой. Соблюдайте правила электробезопасности!

Соблюдайте правила электробезопасности!

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

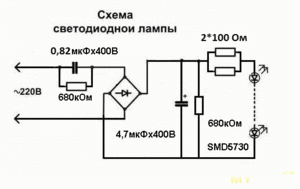

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Схема питания LED-лампы является чаще всего бестрансформаторной, и следует соблюдать осторожность при монтаже своими руками на металлическом светильнике, чтобы не было замыкания фазы или нуля на корпус. Конденсаторы подбираются по таблице, в зависимости от количества светодиодов

Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике

Конденсаторы подбираются по таблице, в зависимости от количества светодиодов. Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике.

Настольная лампа на светодиодах

Разновидности схем

Драйвер нужен для стабилизации напряжения и собирается с использованием схем на конденсаторах и трансформаторах. Второй вариант является более экономичным, а первый необходим для создания мощного светильника. Кроме этого существует еще одна разновидность схем – инверторные. Они используются на производстве диммируемых ламп и большом количестве чипов.

Импульсные драйвера

Если сравнивать с линейным драйвером, где используется конденсатор, импульсный отличается эффективной защитой от нестабильности в сети. Чтобы в деталях рассмотреть пример импульсной схемы диодной лампы, используем модель CPC9909. Эффективность этого изделия достигает 98%, поэтому её без преувеличения можно считать одной из самых экономичных и энергосберегающих.

Драйвер «CPC9909».

Схема подключения BP3122

Устройство можно подключать к высокому напряжению (550 В) благодаря встроенному драйверу со стабилизатором. Это упростило схему и снизило стоимость устройства.

Подключение с импульсным драйвером используется для активации освещения в случае аварии, и подойдет в качестве примера повышающих преобразователей. Дома на базе модели драйвера CPC9909 можно собрать светильник, который будет запитан от батарей или драйвера, но мощность при этом не превысит 25 В.

Диммируемые драйверы

С помощью диммируемого драйвера яркость светодиодной лампы можно регулировать, что позволит установить в каждой из комнат необходимый уровень освещения, снижать яркость света днем. Устройства используются, чтобы подчеркнуть некоторые предметы интерьера.

Схема подключения с диммером.

На производстве используют две разновидности диммируемых драйверов. У каждого есть плюсы и минусы. Одни работают на широтно-импульсной модуляции (ШИМ). Диммер устанавливают между диодами и блоком питания. Схема запитывается импульсами разной продолжительности. Наглядный пример ШИМ-регулировки — бегущая строка.

Вторая разновидность диммируемых драйверов влияет на источник питания. Они широко используются для изделий с возможностью стабилизации тока. Регулировка может повлиять на оттенок освещения. Если это белые чипы, при понижении силы тока они начнут светиться желтым светом, при увеличении синим.

Конденсаторные

Конденсаторную схему можно считать одной из самых продаваемых, она часто встречается в бытовых светильниках.

Схема с конденсатором.

Конденсатор C1 необходим, чтобы защитить устройство от помех в сети. С4 сгладит пульсации. При подаче тока резисторы R3-R2 ограничат его и предохранят схему от короткого замыкания. Элемент VD1 преобразовывает переменное напряжение. Когда подача тока прекратится, конденсатор разрядится через резистор R4. Но элементы R2-R3 используют далеко не все производители LED-светильников.

Светильник с диммером.

Чтобы проверить работоспособность конденсатора, используется мультиметр. Схема имеет несколько минусов:

• достичь высокой яркости свечения не получится, понадобятся более ёмкие конденсаторы;
• существует риск перегрева чипов из-за нестабильности подачи тока;
• нет гальванической развязки, возможен удар током. При разборке лампочки нельзя трогать токоведущие элементы голыми руками.

Несмотря на минусы, у схемы много преимуществ, лампы хорошо продаются. Это простота сборки, низкие цены и широта диапазона напряжения на выходе. Даже мастера со скромным опытом могут пробовать изготовить изделие самостоятельно. Для этого часть деталей можно снять со старых телевизоров или приемников.

Что такое драйверы для светодиодов и зачем они нужны

Светимость полупроводникового
лед-кристалла напрямую зависит от силы тока, проходящего через него.
Нестабильность этого параметра, характерная для бытовой сети 220 В, приводит к
быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется
для него драйвер. В его задачу входит преобразование параметров электрического
тока в следующих направлениях:

1. Стабилизация силы в точном значении выходных параметров.
2. Задание амплитуды.
3. Выпрямление из переменного в постоянный.

Особенности драйвера светодиодов на 220 В

Главная особенность
драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в
том, что он изменяет напряжение и предназначен для работы с электрическим током
подобных характеристик. Поэтому для подключения лампочки не пригодны его
низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме
того, модели последнего типа могут включать в состав понижающий блок –
трансформатор.

При изготовлении
преобразователя своими руками следует знать его основные характеристики:

1. Потребляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
2. Мощность. Эта характеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
3. Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.

Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на практике лучше купить или изготовить своими руками прибор на 12-13 ватт.

Теория питания светодиодных ламп от 220В

Лэд-лампа, как правило,
представляет собой набор пространственно расположенных в определенной
композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт).
Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80
Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет
для них избыточные параметры.

Поэтому потребуется понизить
амплитуд и силу, а также трансформировать переменный электрический ток в
постоянный. Для этого понадобится драйвер, для изготовления своими руками
которого применяется делитель напряжения на емкостной или резисторной нагрузке,
а также стабилизаторы.

Какие светодиоды используются

Один из главных элементов, который входит в состав светодиодной лампы, это диод. Им называют полупроводниковый кристалл, состоящий из нескольких слоёв. Именно он служит для преображения подаваемого на лампу электричества в свет. Производят диод на основе чипа — кристалла с площадкой, к которой подключены проводники.

Чтобы получить белое свечение, чип необходимо покрыть желтым люминофором. При смешивании синего и желтого цвета образуется белый. Существует 4 типа светодиодов:

• COB. При такой технологии производства чип монтируют в плату. Контакт получает надёжную защиту от окисления и чрезмерного нагрева. Также это положительно отражается на характеристиках свечения. Если такой чип выйдет из строя, отремонтировать схему нельзя. Это единственный недостаток технологии;
• DIP. Схема состоит из кристалла, двух присоединённых проводников, линза расположена сверху. Такие осветительные приборы в большинстве случаев используют в качестве подсветки на рекламных табло и световых украшениях;
• Диод SMD. Устанавливается на плоских поверхностях, что позволяет изготовить устройства разных форм. Отличается улучшенными характеристиками теплоотвода. Такие лампы можно использовать для любых источников света;
• «Пиранья». Конструкция похожа на схему DIP. Но здесь имеются 4 вывода, что обеспечивает улучшение отвода образующегося тепла и делает технологию более надёжной. Широкое распространение «пиранья» получила в автомобильной промышленности.

Светодиод вида «пиранья» в прозрачном корпусе.

Принципиальная разница в конструкции

При выборе светодиодных лампочек важно знать, как они производились. Продукция должна быть сертифицированная

Только так можно купить светодиодный источник света, который не будет отрицательно воздействовать на организм и прослужит долго.

Недорогой китайской лампы на 220 В

Неизвестные китайские производители:

• выпускают светодиодные лампы в несоответствующих мощности корпусах;
• у диодов низкие показатели светопередачи;
• полноценный драйвер меняют на диодный мост и пару дешевых радиодеталей;
• устанавливают примитивные теплоотводы;
• указывают на упаковке неверные параметры мощности, потока и цвета света, срока эксплуатации.

Из-за несовершенства схемы такие лампы быстро перегорают, покупателей ждет разочарование после вскрытия упаковки:

• источник света вместо 60 Вт выдает 25 Вт;
• поток света 40-50%, не 90%, как указано;
• мощность 6 Вт вместо 8 Вт;
• цвет 400 вместо 2700;
• рок службы 5 тыс. часов, а не 50 тыс.

Качественной брендовой светодиодной лампы

В брендовой качественной лампочке:

• используется рассеиватель в виде полусферы из качественного пластика, увеличивающий угол рассеивания и показатели механической прочности;
• качественные долговечные чипы;
• применяется плата, изготовленная из сплава алюминия, эффективно отводящая избыток тепла на радиатор;
• площади радиатора достаточно для того, чтобы предотвратить перегрев;
• у конденсатора достаточный объем;
• драйвер преобразует ток;
• цоколь из никеля или латуни.

Принцип работы устройства

Основная работа драйвера – создание на выходе заданного значения тока и его поддержание. Любая схема подобного типа состоит из нескольких частей:

• сетевого фильтра, защищающего сеть от помех;
• конденсаторно-резисторного (RC) или трансформаторного узла для снижения напряжения;
• диодного моста для выпрямления;
• стабилизатора тока.

Устройство с RC фильтром действует так:

1. Конденсатор в сети переменного тока выполняет функции емкостного сопротивления. Вместе с мостом он образует делитель напряжения и уменьшает его до нужного предела. Резистор в его цепи служит для самозарядки.
2. Сниженное напряжение поступает на стабилизатор тока, а с него – на светодиоды.

Трансформаторный узел представляет собой устройство ключевого или другого типа, управляемое генератором. Он может быть выполнен на специализированных микросхемах, высоковольтных ключевых транзисторах, простых элементах или на ШИМ контроллере.

Такой драйвер работает следующим образом:

• при подаче питания мост выпрямляет его, и оно идет на ключи, на которых с помощью обмоток создаются противофазные напряжения;
• одновременно с ними включается генератор, который вырабатывает импульсы и запускает драйвер;
• ключи, включаясь попеременно, обеспечивают бесперебойную работу устройства через цепь обратной связи;
• на выходной обмотке возникает переменное напряжение, выпрямляемое мостом или 1-2 диодами вместе с электролитическими конденсаторами;
• далее в цепи стоит стабилизатор тока, к которому подключают светодиоды.

Принцип работы блока питания

Разберемся, в чем же состоят различия между источником напряжения и блоком питания. В качестве примера рассмотрим схему, изображенную ниже.

Подключив к источнику питания 12 В резистор на 40 Ом, через него будет проходить ток в 300 мА (рисунок А). При параллельном включении в цепь второго резистора значение тока составит – 600 мА (Б). Однако напряжение будет неизменным.

Несмотря на подключение двух резисторов к источнику питания, второй на выходе будет создавать неизменное напряжение, т. к. при идеальных условиях не подчиняется нагрузке

Теперь рассмотрим, как изменятся значения, если в схеме будут подключены резисторы к блоку питания. Аналогичным образом вводим реостат 40 Ом с драйвером 300 мА. Последний создает на нем напряжение в 12 В (схема В).

Если же цепь составлена из двух резисторов, то величина тока неизменна, а напряжение составит 6 В (Г).

Драйвер в отличие от источника напряжения поддерживает на выходе заданные параметры тока, однако мощность напряжения может меняться

Делая выводы, можно сказать, что качественный преобразователь поставляет нагрузке номинальный ток даже при падении напряжения. Соответственно, кристаллы диодов на 2 В или на 3 В и током на 300 мА будут гореть одинаково ярко со сниженным напряжением.

Как выбрать светодиоды?

Все зависит от того, где вы эти самодельные лампы будете использовать. Если вам надо яркий свет в гостиной, то необходимы сверхяркие приборы в большом количестве. А если для коридора, туалета, ванной или прихожей – достаточно несколько штук.

Все довольно просто – больше светодиодов, больше света. Иногда необходимы просто индикаторные лампы, показывающие работу устройства, или то, что напряжение подано. Такое иногда необходимо на предприятиях и на заводском оборудовании. В таком случае достаточно одного обычного светодиода красного или зеленого цвета. Можно даже использовать советские АЛ307, широко используемые в старых магнитофонах и другой аппаратуры.

Устройство и принцип работы светодиодной лампы

1. Принцип действия светодиодных ламп
2. Общее устройство светодиодных источников света
3. Преимущества светодиодных ламп
4. Видео: как устроена светодиодная лампа

Вопросы снижения потребляемой электроэнергии решаются не только на государственном уровне. Эта проблема актуальна и для рядовых потребителей. В связи с этим, в квартирах, офисах и других учреждениях, начинают широко внедряться не только мощные, но и экономичные источники света. Среди них все более широкое распространение получают светодиодные лампы. Устройство и принцип работы светодиодной лампы позволяет использовать ее со стандартным патроном и подключать в электрическую сеть напряжением 220 В. Для того чтобы сделать правильный выбор, нужно знать основные преимущества и особенности современных источников света.

Основные неисправности светодиодных ламп на 220 вольт

Исходя из многолетнего опыта, если не горит светодиодная лампа 220 в, то причины могут быть следующими:

1. Выход из строя светодиодов

Поскольку в светодиодной лампе все светодиоды подключены последовательно, если выходит хотя бы один из них, вся лампочка перестает светится поскольку возникает обрыв цепи. В большинстве случаев светодиоды в лампах на 220 применяются 2-х типоразмеров: SMD5050 и SMD3528.

Для устранения этой причины необходимо найти вышедший из строя светодиод и заменить его на другой, или же поставить перемычку (перемычками лучше не злоупотреблять — так как они могут увеличить ток через светодиоды в некоторых схемах).  При решении проблемы вторым способом незначительно уменьшится световой поток, однако лампочка опять станет светить.

Чтоб найти поврежденный светодиод нам понадобится источник питания с низким током (20 мА) или мультиметр.

Для этого подаем «+» на анод, а «–» на катод. Если светодиод не засветится, значит он вышел из строя. Таким образом нужно проверить каждый из светодиодов лампы. Также вышедший из строя светодиод можно определить визуально, это выглядит примерно так:

Причиной данной поломки в большинстве случаев является отсутствие какой-либо защиты светодиода.

2. Выход из строя диодного моста

В большинству случаев при таковой неисправности основная причина — заводской брак. И в таком в случае зачастую «вылетают» и светодиоды. Для решения данной проблемы необходимо заменить диодный мост (или диоды моста) и проверить все светодиоды.

Чтобы проверить диодный мост необходим мультиметр. Необходимо подать на вход моста переменное напряжение 220 В, и проверить напряжение на выходе. Если на выходе оно остается переменным, то значит диодный мост вышел из строя.

Если диодный мост собран на отдельных диодах, их можно поочередно выпаять и проверить прибором. Диод должен пропускать ток только в одном направлении. Если он вообще не пропускает ток или пропускает при подаче на катод положительной полуволны значит он вышел из строя и требует замены.

3. Плохая пайка выводных концов

В данном случае нам будет необходим мультиметр. Нужно разобраться в схеме светодиодной лампы и далее проверять все точки, начиная со входного напряжения 220 В и заканчивая выводами светодиодов. Исходя из опыта, данная проблема присуща дешевым светодиодным лампам и чтоб ее устранить достаточно паяльником дополнительно пропаять все детали и компоненты.

Самодельный драйвер для светодиодов от сети 220В

Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».

Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.

Принцип работы LED

Наиболее распространённые светодиоды состоят из галлия (Ga), мышьяка (As) и фосфора (P). Светодиод представляет собой диодный PN-переход, который излучает свет вместо тепла, генерируемого обычным диодом. Когда PN- переход находится в прямом смещении, некоторые из дырок объединяются с электронами N-области, а некоторые из электронов N объединяются с дыркой из P-области. Каждая комбинация излучает свет или фотоны.

Как устроена светодиодная лампа на 220 вольт? Светодиоды имеют полярность и, следовательно, не работают, если они подключены в обратном направлении. Самый простой способ проверить полярность общего светодиода — это определить на глаз толщину электродов. Более толстым является катод (-). Свет излучается от катода. Более тонкий электрод представляет собой анод (+). Некоторые производители выпускают светодиоды таким образом, что длина проводов катода и анода различна, анод (+) длиннее катода (-). Это также облегчает определение полярности. Некоторые изготовители изготавливают оба провода электродов одинаковой длины, в этом случае можно определить полярность, воспользовавшись мультиметром.

Преимущества и недостатки светодиодных ламп

Достоинства LED:

• Энергоэффективный источник света;
• небольшой размер, прочность и устойчивость к ударам и вибрации;
• очень быстро включаются без прогрева;
• хорошее разрешение цвета;
• могут интегрироваться в систему управления;
• могут работать от портативной батареи;
• нет вредных веществ, таких как свинец или ртуть;
• производят холодный свет, могут быть идеальными для роста растений;
• не имеют мощных разрядов, которые могут оказать пагубное воздействие на глаза;
• в качестве датчика температуры различают горячую и холодную воду;
• не имеют ультрафиолетового излучения, устраняя возможность повреждения кожи;
• они не обжигают;
• залиты толстой эпоксидной смолой, невероятно прочные;
• не ржавеют;
• не привлекают насекомых;
• работают до 50 000 часов;
• подлежат вторичной переработке;
• не излучают радиочастотные помехи.

Недостатки светодиодов LED:

• Могут быть ненадёжным для наружных применений с большими температурными перепадами.
• Необходимость дополнительно использовать радиаторы для защиты полупроводников от теплового воздействия.

Светодиод используется в самых разных областях применения:

• Уличное освещение и светофоры;
• индикаторные огни на устройствах, игрушках, одежде;
• медицина;
• освещение;
• автомобиль;
• сигнализаторы;
• компьютерная техника;
• телерадиотехника.

Основные выводы

Наличие в широком
доступе радиотоваров и бытовой осветительной техники позволяет любому желающему
своими руками изготовить светодиодную лампу. По сравнению с магазинскими
аналогами она будет иметь следующие плюсы:

1. Долговечность свыше 100 тыс. часов.
2. Высокая энергоэффективность.
3. Низкая себестоимость.

Таким образом можно сделать
светодиодную лампу вечной – по факту при правильной эксплуатации она
проработает и 50 и более лет. При этом существует два варианта сборки ее схемы
– на диодном мосте и с резисторным сопротивлением. Второй метод позволяет
сделать более мощные и сложные по конструкции светильники.

Для изготовления своими руками лампы на базе светодиодных элементов потребуется старый цоколь от люминесцентного прибора освещения, диоды, конденсаторы, предохранитель, провода, материал для крепления, а также паяльник, ножницы, отвертка, плоскогубцы и другие простейшие бытовые инструменты.

Предыдущая
СветодиодыСветодиодная панель: как сделать своими руками, устройство, материалы, инструкция
Следующая
СветодиодыХарактеристики, особенности и настройка светодиодных ЖКХ светильников с датчиком движения
