Управление инженерными системами при пожаре
Содержание:
- Особенности разных типов устройств
- Как самостоятельно убрать пожарную сигнализацию
- 1 Назначение сигнализации
- Нормативные акты
- Также смотрите
- Установка и подключение охранно-пожарной сигнализации
- Охранно-пожарная сигнализация – состав и характеристики устройств
- 5 Схема подключения
- Области применения
- Составные части оборудования охранно-пожарных систем
- ПОДКЛЮЧЕНИЕ ПРИБОРОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ
- Управление силовыми исполнительными устройствами с контролем целостности цепей.
- Лицензирование монтажа АУПС и допуски СРО
- Как выбрать место?
- Схема подключения датчиков пожарной сигнализации
- ДОКУМЕНТАЦИЯ ДЛЯ МОНТАЖА ПОЖАРНОЙ СИГНАЛИЗАЦИИ
- Цена на пожарную сигнализацию
Особенности разных типов устройств
Дымовые сигнализации
Один пожарный дымовой извещатель (ДИП) в жилых помещениях, потолки в которых не выше 300 см, способен обслуживать 25 кв. м площади. Устанавливать приборы необходимо при учете минимально допустимого расстояния от стены. Стандартная схема подключения приборов российского производства включает колодки с 4 контактами:
- выносной индикатор;
- положительный вывод электрического элемента;
- отрицательный вывод блока питания;
- отрицательный вывод, предусмотренный для контроля поступления питания.
Ручные извещатели
Ручной извещатель ИПР в отличие от автоматических систем срабатывания необходимо устанавливать на высоте, доступной для каждого человека. Порядок размещения определяется НПБ 88–2001:
- высота установки от уровня пола — 1.5 метра;
- расстояние между соседними элементами — 50 м в здании, 150 м на фасаде.
- удаленность от посторонних предметов — 75 см.
В основу любой модели входит пластиковый корпус, предохранитель, механизмы для изменения состояния цепи и фиксации сигнала тревоги. В схеме ИПР предусмотрено четыре контакта, позволяющие менять тип подсоединения на:
- предупреждение о наличии очага пламени;
- имитация рассеивания дыма;
- извещения охранно-пожарной сигнализации;
- короткое замыкание.

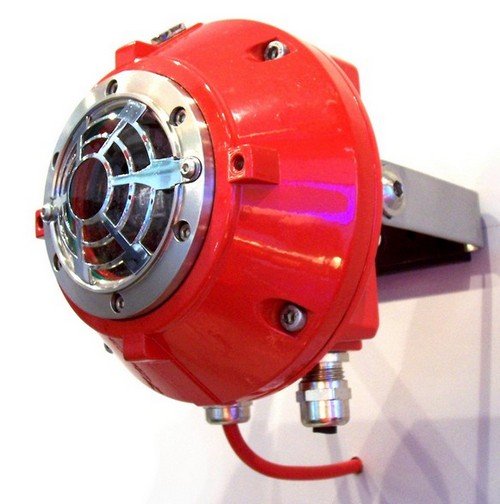

Схема установки датчиков пламени
Датчик пламени определяет наличие открытого огня за счет инфракрасного приемника, который предусмотрен в конструкции. Есть два варианта устройства — с тремя и четырьмя контактами.
ИК-датчик реагирует на излучения в пределах 750–1100 нм. Дополнительно может быть встроен аналоговый выход, который позволяет не только фиксировать наличие открытого очага пламени, но и определять характер и масштаб пожара.
Система подключается к плате Arduino с помощью проводов типа «папа-папа» и «папа-мама» — на контактах прибора указаны обозначения, помогающие правильно подсоединить элементы. Питание поступает через «ножку» 5V.
Как самостоятельно убрать пожарную сигнализацию
Если же сигнализация сработала без причин, то её можно полностью отключить. Самый элементарный вариант — это достать из датчика питание (батарейку) или отсоединить от сети приёмно-контрольное устройство.
Внимание! В данном случае пожарная сигнализация станет бесполезной и не сможет вас предупредить о реальном возгорании. Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить
При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме
Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить. При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме.
Также пожарную сигнализацию отключают и с помощью централизованного пульта управления, но для этого необходимо знать пароль. Если вы не можете выяснить причину поломки устройства, то тогда решайте вопрос радикально — перекусите провода, которые идут к датчику, но в этом случае прибор вообще перестанет работать и будет просто напоминать декоративный элемент.
1 Назначение сигнализации
Способы извещения об экстренных ситуациях существуют с древних времён. Ещё много веков назад люди передавали информацию на расстоянии при помощи костров, световых сигналов, звона колоколов или других далеко разносящихся звуков.
В современном мире такую роль выполняют различные виды сигнализаций. Принцип работы пожарного оповещения заключается в фиксации данных о состоянии помещения при помощи многочисленных датчиков. Если какие-то показания отличаются от нормы, они передаются в дежурную службу, которая в кратчайшие сроки прибывает на место и тушит огонь.
В число дополнительных функций ОПС (охранно-пожарной сигнализации) могут входить:
- включение расположенных в месте возгорания огнетушителей, начинающих свою работу после сигнала о пожаре;
- автоматическая разблокировка дверей, необходимых для спасения людей из здания;
- запирание дверей, ограничивающих место возгорания, чтобы огонь не распространился дальше;
- вызов дополнительных диспетчерских и спасательных служб в случае необходимости;
- запуск системы охлаждения;
- включение приборов для удаления дыма;
- контроль за работой противопожарных клапанов в системе вентиляции и другие действия.
Нормативные акты
Сегодня действуют нормы, указанные в своде правил СП 5.13.130.2009. Здесь подробно изложены требования к различным помещениям: помимо прочего, с наклонными, решетчатыми потолками, с нестандартной формой и т.д. Понадобится и изменение к этому своду правил №1, действующее уже с 20.06.2011 года – здесь внесены многие коррективы, необходимые при проектировании.
Минус этих документов в том, что они, собственно говоря, ограничиваются одними лишь требованиями. А часто бывает необходимо смоделировать возможные процессы, протекающие при возгорании, чтобы адекватно составить проект. К сожалению, свод правил не содержит их описания.
Поэтому многие специалисты прибегают к помощи европейских стандартов, например, британский BS 5839, где сперва описываются физические процессы, происходящие при возгорании в различных ситуациях, то есть моделирование начальных стадий пожара, а после уже предлагается решение. Поэтому очевидно, что не лишним будет вооружиться и этим документом.
Что ж, теперь, давайте разбираться.
Также смотрите
Даже если вы не нашли то что искали, мы подскажем где взять! При падении конструкции с потолка физические травмы исключены.
Александр Хочу выразить благодарность коллективу компании и лично Олегу Керимову за помощь в восстановлении моей системы охраны. Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации ВУОС. Есть еще один момент.
Это приводит к ложному срабатыванию. Теперь подключим ограничительный резистор номиналом 5 кОм, ток уменьшится до 2 мА и на данном резисторе будет падать примерно 11В средняя часть часть рисунка.
Перед оплатой заказа картой свяжитесь с нашим менеджером и убедитесь в наличии товара. Использование при фоновой освещенности до лк. В паспорте изделия обязательно размещена схема подключения ИП
Функциональные характеристики
Технические параметры Прибор по объему невелик — диаметр 9,3 сантиметра, и высота 4,6 см. Изготовители гарантируют десятилетний срок службы сигнализатора. Сразу оговорюсь о минусах и плюсах подключения к цифровому входу.
Владельцы частных владений и коммерческих объектов уверены: пожарный сигнализатор уловит даже малое задымление. Приводится в действие автоматически и активирует извещатель в трех случаях: при возникновении задымления; при повышении температуры в помещении; при излучении открытого пламени.

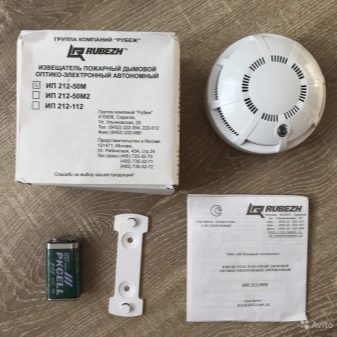

Комплектация пожарного извещателя ИП содержит два разъёмных элемента: сигнализатор и розетку. Александр Хочу выразить благодарность коллективу компании и лично Олегу Керимову за помощь в восстановлении моей системы охраны. Давайте взглянем на принципиальную схему подключения: Принципиальная схема подключения ИП к цифровому входу Ардуино с помощью оптореле AQW Данная схема рассчитана на электропитание извещателя от 12В и напряжение шлейфа 12В. Износостойкий и ударопрочный корпус.
Он наименее подвержен ложному срабатыванию от воздействия люминисцентного освещения, и дает минимальную нагрузку на шлейф, независимо от количества расположенных датчиков на нем. У нас много партнеров и друзей, а еще наш многолетний опыт позволяет решить практически любую задачу. Что бы в шлейфе не произошло — наша Ардуинка не пострадает. Периодичность профилактических мероприятий — один раз в полгода. Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации ВУОС.
Пожарный извещатель ИП 212-45 Марко характеристики
Установка и подключение охранно-пожарной сигнализации
- Вы должны определить необходимое количество извещателей. А для этого вам надо знать высоту потолка помещения, а также его площадь. Согласно документации, при высоте потолка больше 3,5 метров и 80 м. кв. площади вам понадобится один извещатель, однако правила безопасности гласят, что даже в небольшом помещении должны устанавливаться минимум 2 датчика. Поэтому лучше всего руководствоваться именно этими нормами.
- Там, где будут устанавливаться датчики, необходимо обозначить место. Расстояние от извещателя до стены должно составлять около 450 см, при этом промежуток между датчиками должен быть приблизительно 900 см. Данное правило актуально для одноуровневых потолков с максимальной высотой в 350 см. Настенные извещатели устанавливаются на 200 мм расстоянии от потолка.
- На изначально размеченных местах надо зафиксировать извещатели, после чего их подключают к источнику питания 2-х жильными проводами. Устройства между собой нужно подключать последовательно. Резистор устанавливается в колодке самого последнего датчика.
- После того как вы подключите последний извещатель, их надо проверить на работоспособность. Для этого возле детектора необходимо провести пламенем от зажжённой спички или свечи.
Где и как установить пожарные датчики
Нормы для монтажа извещателей ОПС достаточно либеральны: между датчиками — это 9 метров, от стены — 4,5 метра. Однако такое размещение сделано исключительно ради комфортного конфигурирования определённой пожарной системы. В связи с этим можно сделать вывод, что установка и местонахождение извещателей — дело более сложное.
При установке датчиков на стенах, расстояние должно быть минимум 200 см, в противном случае они будут давать ложную тревогу, поскольку окажутся в «дымовом кармане».
Установка извещателей происходит подальше от прокуренных помещений, где закопчены все углы потолка. При потолочных балках, устройства устанавливаются не на межбалочном или боковом пространстве, а на нижних поверхностях.
Чувствительность извещателя зависит напрямую от удалённости источника опасности и всю полусферу он не обозревает. В пустой комнате площадь, которой контролирует датчик, зависит только от потолочной высоты.
По пламени:
- До 15 м.кв. – от 6 до 9 метров;
- До 20 м. кв. – от 3,5 до 6 метров;
- До 25 м. кв. – 3,5 метров;
- Более 9 метров — невозможно будет проконтролировать, поскольку возгорание станет пожаром, а сам датчик не сработает.
По дыму:
- До 85 м. кв. – это до 3,5 метров;
- До 70 м. кв. – это от 3,5 до 6 метров;
- До 65 м. кв. – это от 6 до 10 метров;
- До 55 м. кв. – от 10 метров.
Однако точный расчёт местонахождения извещателей нуждается в моделировании на ПК или профессионалом.
Охранно-пожарная сигнализация – состав и характеристики устройств
ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:
- Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
- Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
- Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.
ФОТО: unitest.ruПринципиальная структурная схема охранно-пожарной сигнализации с максимальной комплектацией для жилищного комплекса с подземной парковкой
Извещатели (датчики, детекторы)
Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.
В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.
Для тревожной (охранной) сигнализации применяются следующие датчики:
- магнитоконтактные (геркон) – контролируют открытие дверей и окон;
- акустические – реагируют на звук разбитого стекла;
- вибрационные – контролируют механическое воздействие на строительные конструкции;
- движения – инфракрасные, ультразвуковые, СВЧ.
В системах пожарной сигнализации используют:
- дымовые;
- тепловые;
- пламени.
ФОТО:upload.wikimedia.orgДымовой извещатель, используемый в системах пожарной сигнализации
Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.
ПКП – приёмно-контрольный прибор
Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:
- информационная ёмкость;
- информативность.
Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.
Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.
ФОТО: compel.ruПринципиальная схема приёмно-контрольного прибора пожарной сигнализации
Огнестойкий кабель для шлейфов пожарной сигнализации
Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.
ФОТО: sector-sb.ruМаркировка, обозначающая степень горючести кабеля
Подбор кабеля осуществляется по ряду параметров, описанных ниже.
Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.
Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.
Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.
5 Схема подключения
Чтобы максимально обезопасить людей в случае возгорания, схема подключения пожарной сигнализации должна быть составлена правильно. При помощи неё можно создать охранную систему, которая будет безопасной и эффективной. Как правило, она должна быть приложена к комплекту устройств сигнализации. Ей нужно чётко следовать, соблюдая даже мелкие детали эксплуатации оборудования. Правильная схема отвечает на следующие вопросы:
- даёт информацию о том, как воспроизвести схему;
- содержит состав компонентов системы и данные об особенностях их функционирования.
Используя её, можно не только корректно установить все элементы, но и успешно доработать или починить сигнализацию в случае необходимости. Правильно составленная схема сигнализации позволит сохранить здоровье людей и избежать материальных потерь.
Области применения
Системы сигнализирования о пожаре устанавливаются с целью раннего выявления возгорания и подачи сигнала, чтобы были предприняты необходимые меры, к числу которых относят:
- Вывод людей;
- Вызов спасательной службы и машины пожарников;
- Исполнение действий для удаления дыма;
- Запуск схемы охлаждения;
- Сработка тушения пожаров;
- Регулирование работы противопожарных клапанов в вентиляционной системе;
- Запирание дверей;
- Отключение работы иных систем и т. д.
Разработка и расположение подобных комплексов в нежилых и административных зданиях регламентируется на законодательном уровне.
Составные части оборудования охранно-пожарных систем
Пожарная сигнализация считается необходимым условием безопасности на любом предприятии. Для того чтобы понять принцип ее функционирования, необходимо знать, из чего она состоит. Ее комплектуют следующие устройства:
- Датчики, которые позволяют выявить возникновение открытого огня или задымленности в помещении;
- Механизмы сбора информации с датчиков или панели контроля;
- Программы управления безопасностью (компьютер или компьютерная сеть со специализированным программным обеспечением).
Основные аспекты в работе ОПС
Принцип работы пожарно-охранной сигнализации достаточно прост и понятен. Принимающими устройствами являются извещатели, которые оснащены различного рода датчиками. Поступившая на сенсорные механизмы (датчики) информация о возгорании передается в устройство сбора данных (контрольную панель). В более сложных системах, где управление осуществляется централизованным способом, информация передается на центральный пульт управления (компьютер). Заложенное в ПК программное обеспечение принимает, в зависимости от полученной информации, решение и приводит систему в действие.
Активные работают по принципу постоянного сигнала. Если он меняется, то датчик передаст сообщение о срабатывании функции пожаротушения на контрольную панель. Пассивные откликаются на изменения во внешней среде, например: на повышение температуры в зоне охраняемого объекта. В зависимости от воздействующего фактора, принцип действия пожарной сигнализации может отличаться.
На схеме указано, каким образом работает данное оборудование. При возникновении ситуации, которая угрожает жизни и здоровью людей, происходит оповещение с помощью специального звукового сигнала. Часто, кроме звукового сигнала, устанавливаются специальные световые таблички, помогающие человеку в условиях задымленности найти эвакуационный выход.
Далее, если помещение оборудовано СКУД, дается сигнал на исполнительные устройства: электромеханический замок, ворота, шлагбаумы, шлюзовые кабины, турникеты и т. п. Они открывают двери эвакуационного выхода для быстрого и беспрепятственного покидания людьми зоны, где возникла чрезвычайная ситуация.
Если же объект оборудован системой автоматического тушения возгорания, то она обязательно срабатывает. Одновременно включается функция дымоудаления.
Важным моментом, заложенным в алгоритме действий при срабатывании пожарной сигнализации, является тот факт, что обязательно должно быть отключено электропитание объекта, при этом система охраны в автоматическом режиме переходит на источник бесперебойного питания, то есть аккумуляторную батарею. Схема подключения всегда идет с комплектом сигнализации, однако ее подсоединение обязательно нужно доверить специалистам, имеющим лицензии на установку и обслуживание системы, так как это гарантирует правильную и непрерывную работу оборудования.
На видео – о пожарной безопасности:
Что представляет собой схема подключения противопожарного оборудования?
Принципиальная схема подключения оборудования противопожарного комплекса представляет собой графическое изображение расположения устройств и механизмов в помещении. Она обязательно включает в себя условные обозначения и план прокладывания соединительных цепей. Все охранно-пожарные системы являются электрическими, поэтому их подключение должно строго соответствовать схеме. Ее, как правило, составляют следующие механизмы:
- Устройства извещения;
- Станция приема;
- Блок резервного электропитания;
- Блок основного питания;
- Подсистема переключения;
- Проводка (соединительные линии);
- Исполнительные устройства тушения пожара.
ПОДКЛЮЧЕНИЕ ПРИБОРОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ
Рассматривать конкретные схемы для приборов смысла мало. Для каждого ПКП существую свои клеммные колодки. Но основные моменты для пояснения основных принципов подключения рассмотреть стоит.
Во- первых, количество шлейфов различно в зависимости от назначения прибора. Для каждого провода ШС при этом могут использоваться отдельные клеммы (рис. 5а).
Иногда для экономии общий провод нескольких шлейфов объединяют (схема 5б).
Для управления внешними устройствами могут использоваться выходы на которых в зависимости от режима работы появляется или исчезает напряжения, например, для лампы.
Если питание подается через контакты реле (а) или «открытый коллектор» (б), то схема приобретает вид как на рис.6.
При использовании реле для управления аппаратурой системы передачи извещений СПИ (пультовая сигнализация), его подключение производится в соответствии с инструкцией на объектовое устройство СПИ.
Отдельно нужно сказать про подключение напряжения питания.
Здесь возможны два варианта:
- от сети 220 В;
- от блока питания.
В первом случае для обеспечения бесперебойной работы пожарной сигнализации в прибор устанавливается аккумулятор (АКБ). Его параметры указываются в техническом описании.
Во втором случае ПКП имеет только клеммы для подключения внешнего источника.
Это основные электрические цепи, которые используются в пожарных ПКП. Количество выходов прибора может быть различным, как и их типы, но принцип подключения, в большинстве случаев, соответствует описанному.
* * *
2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Управление силовыми исполнительными устройствами с контролем целостности цепей.
Для управления двигателями силовых противопожарных устройств должны применяться специальные шкафы, которые сами контролируют управляющую цепь и сигнализируют об ее аварии.
Эти шкафы управления уже рассматривались: «Шкафы управления противопожарным вентилятором и клапаном», «Обзор приборов управления насосными станциями пожаротушения».
Вопросы про клапана тоже уже тут поднимались: Как управлять и контролировать противопожарные клапана.
Для управления силовой однофазной нагрузкой 220В, для которой необходим контроль целостности, применяются специализированные модули. В рамках системы «Болид» это модуль управления «С2000-СП4».
В рамках адресной системы «Рубеж» это модуль дымоудаления «МДУ-1».
Во всех других системах пожарной сигнализации тоже есть модули аналогичного назначения.
Лицензирование монтажа АУПС и допуски СРО
Деятельность по монтажу, ремонту и обслуживанию средств обеспечения пожарной безопасности зданий и сооружений подлежит лицензированию в соответствии с пунктом 15 части 1 статьи 12 Федерального закона от 4 мая 2011 года №99-ФЗ «О лицензировании отдельных видов деятельности».
Об этом же свидетельствует Приложение к «Положению о лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений», утвержденному постановлением Правительства РФ от 30 декабря 2011 года №1225. Согласно пункту 2 Приложения, в состав деятельности по установке автоматической системы пожарной и охранно-пожарной сигнализации и их элементов входят такие виды работ, как:
• монтаж;
• техническое обслуживание;
• ремонт;
• диспетчеризация;
• пуско-наладка.
Одновременно с этими документами сегодня действует приказ Минрегиона РФ от 30 декабря 2009 года №624, согласно которому, в Перечень видов работ по строительству, реконструкции и капитальному ремонту (раздел III), которые оказывают влияние на безопасность объектов капитального строительства, включены работы по монтажу и пуско-наладке:
• электротехнических установок и оборудования;
• систем автоматики, сигнализации и взаимосвязанных устройств (пункты 23.6 и 24.10).
Таким образом, для выполнения данных видов работ требуются не только лицензии МЧС России, но и допуски СРО. Минэкономразвития России в Заключении от 29 июня 2012 года «Об экспертизе приказа Минрегиона России от 30 декабря 2009 года № 624 «Об утверждении перечня видов работ…» подвергло критике дублирование в различных правовых документах работ, одновременно подлежащих и лицензированию, и требующих получение допусков СРО.
В результате назрела необходимость в уточнении данной ситуации, арбитром в которой выступил Верховный Суд РФ. В своем Определении от 16 июля 2013 года №АПЛ13-295 он подчеркнул, что деятельность по монтажу АУПС, если она осуществляется на стадии эксплуатации уже построенных, введенных в эксплуатацию зданий и сооружений, требует лицензирования, но не допусков СРО. В то же время, если соответствующие работы ведутся только при осуществлении строительства, реконструкции или капитальном ремонте здания и сооружения, кроме лицензии МЧС России монтажная компания должна располагать допуском СРО. Деятельность, затрагивающая объекты на этапе эксплуатации и текущего ремонта зданий и сооружений, не регулируется градостроительным законодательством. Также, допуски СРО не требуются при монтаже и пусконаладочных работах на объектах индивидуального жилищного строительства и объектах, для которых не обязательна выдача разрешения на строительство.
Альянс «Комплексная безопасность» располагает всей необходимой разрешительной документацией для проведения полного цикла работ по монтажу и пуско-наладке автоматических систем пожарной сигнализации как на стадии строительства здания, так и в период его эксплуатации или текущего ремонта. Кроме того, специалисты компании могут предоставить сертификаты, подтверждающие прохождение обучения на базе предприятий-изготовителей устанавливаемого оборудования.
Как выбрать место?
От того, насколько правильно расположены датчики, зависит эффективность работы системы, поэтому ориентироваться стоит в большей степени на конфигурацию помещения, нежели на нормы, которые довольно либеральны в этом плане. Так, датчики не должны быть друг от друга дальше 9 метров, а от стены – не более чем в 4,5 метра. В помещении обязательно должно быть не менее двух датчиков, поскольку так они страхуют друг друга и более полно охватывают территорию. Если извещатели ставятся не на потолок, а на стену, между ними должно быть хотя бы 2 метра расстояния, поскольку иначе образуется так называемый дымовой карман, из-за которого частота срабатываний резко увеличивается. По этой же причине, если потолок имеет выступающие балки в виде перегородок, улавливатели ставятся не в промежутках между ними, а на сами балки.
Любой датчик имеет определенный уровень чувствительности и не всегда обозревает всю полусферу – его необходимо устанавливать либо так, чтобы он перекрывал все защищаемое помещение, либо с особым прицелом на потенциально наиболее опасные места, например, постоянно работающую вычислительную технику. В небольших комнатах обычно допускается более далекое расположение датчика от источника, поскольку тому же дыму или повышенной температуре просто некуда деться из четырех стен.
С дымом проще – тот же минимальный показатель расстояния до извещателя подходит для помещений в 70-85 кв. м, а для территорий менее 55 кв. м улавливание возможно даже при дистанции в 10 метров.В помещениях, оборудованных фальшпотолком, монтаж извещателей имеет свои особенности.
Размещение уже за подвесным потолком возможно лишь при нескольких условиях: наличие перфорации на натяжном потолке общей площадью около 40% поверхности для хорошего «обзора» запотолочных датчиков, диаметр для каждого отверстия не меньше 1 см, или составление подвесной конструкции из деталей, чьи размеры не превышают зону охвата одного датчика. Соответственно, извещатели обычно крепятся к основному потолку или другим надежным конструкциям, а в потолок врезаются. Если соблюдение этих условий не кажется возможным, запотолочные датчики выносятся на стены, поскольку непосредственно на подвесные конструкции их крепить нельзя ввиду хлипкости последних.
Схема подключения датчиков пожарной сигнализации
Датчики объединяются в единую систему посредством проводов. Некоторые типы извещателей могут транслировать сигналы блоку управления без подключения проводки.
Подключение схемы пожарной сигнализации выполняется после определения необходимого количества датчиков. Непосредственно перед монтажом размечаются местоположения блока управления, ручных пожарных извещателей и системы оповещения. Для этого подойдут места с открытым доступом: в случае возгорания ничего не должно мешать добраться до извещателей и прочих элементов системы.
Большинство схем пожарной сигнализации подразумевают крепление детекторов к потолку. Их маскировка отделочными материалами возможна при условии сохранения эффективности их работы.
Датчики подключаются к блоку управления.
ДОКУМЕНТАЦИЯ ДЛЯ МОНТАЖА ПОЖАРНОЙ СИГНАЛИЗАЦИИ
В состав исполнительной документации, которая используется для разработки проекта системы пожарной сигнализации, а в дальнейшем для успешного монтажа всех ее элементов, должны входить технические схемы и поэтажные планы размещения: кабельных трасс, зон ответственности и пожарных извещателей, приемно-контрольных приборов, ревизионных люков.
Также выполняется схема мест установки оборудования с перечнем актуальных адресов и поэтажный план подключения портов приемно-контрольного прибора к используемому оборудованию. Кроме того, необходимо разработать и обеспечить заказчика следующими инструкциями по обслуживанию системы пожарной сигнализации после выполнения ее монтажа:
- администратора системы и оператора;
- по прикладным возможностям системы, в том числе и ведение Лог файлов, архивов и формированию различных отчетов;
- по действиям персонала, в том числе дежурного оператора, в чрезвычайных ситуациях.
Если в процессе монтажа пожарной сигнализации были выполнены скрытые работы, в обязательном порядке составляется и подписывается акт их освидетельствования. Также заказчику предоставляется кабельный журнал и спецификация фактически установленного оборудования и используемых материалов с копиями сертификатов соответствия и пожарной безопасности.
По требованию заказчика также могут быть осуществлены сертификационные испытания используемых материалов и предоставлены протоколы с результатами. Предоставляются паспорта используемого оборудования и гарантийные талоны тех устройств, которые подлежат гарантийному обслуживанию.
Приемо-сдаточные испытания установленной автоматической системы пожарной сигнализации осуществляется с обязательным присутствием представителя заказчика.
При необходимости (по требованию заказчика) может быть привлечен сторонний технический персонал обладающий соответствующей квалификацией. После проведения испытаний подписывается акт ввода системы в эксплуатацию.
В соответствии с действующими нормативами подрядчик должен обеспечить гарантийное обслуживание системы на срок не менее 12 месяцев с момента сдачи оборудование в эксплуатацию.
В процессе гарантийного обслуживания системы действия по выявлению неисправностей, установка и демонтаж оборудования, а также его транспортировка к месту ремонта и сам ремонт осуществляется за счет исполнителя работ.
Цена на пожарную сигнализацию
«Болид» пр-во НПВ «Болид» |
«Рубеж» пр-во ОАО «КБПА» |
||||||||
Тип, марка |
Стоимость, рублей |
Тип, марка |
Стоимость, рублей |
||||||
Как защитить свою квартиру, дом или дачу от пожара? Только своевременно выявив даже малейший признак возгорания. В этом вам лучше всего поможет пожарная сигнализация. Но на ее эффективность можно рассчитывать лишь при одном условии – если монтаж датчиков будет выполнен по всем нормам и правилам. Поэтому далее разберемся, как же выполнить установку сигнализации своими руками: к вашему вниманию основные принципы монтажа датчиков, поэтапная инструкция, детальная схема подключения, а также объясняющее видео.
