Трехфазный счетчик, однофазная сеть: схема подключения

Кто подключает и где брать разрешение?

Перед подключением составляется договор с электросетевой организацией и хозяином участка. Подключаться следует специально предназначенным для этого оборудованием — это зажимы HEGEL 733 до 35 кв.мм

Все работы внутри участка по проводке электрических кабелей осуществляются самим владельцем участка. После этого нужно будет составить схему расположения электрических сообщений, если сетевая организация одобрит проведенные работы, то в 30-дневный срок они по закону обязаны произвести подключение, с выдачей документов.

Заявление и разрешение на подключение к городской электросети:

Какая стоимость подключения?

Стоимость подключения зависит от региона, в каждой области свои тарифы, но она в среднем не превышает 550 рублей за подключение к линии в 15 кВт. Это зависит от расстояния до близлежащих электросетей.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Как делать монтаж

Подключение счетчика электроэнергии для каждой квартиры в многоэтажках совершается либо на общем коридоре, либо в квартире индивидуально. Для частных домов устройство может устанавливаться непосредственно на улице. Как именно будет проходить подключение зависит от того, подключается новая проводка или же происходит приходится менять вышедший из строя счетчик.

Для демонтажа необходимо выполнять следующие действия:

• в первую очередь необходимо позаботиться о безопасности и полностью отключить входное питание;

• снимаются пломбы со счетчика;

• снимается крышка, закрывающая клеммы;

• отсоединяются провода.

Так выглядит уже установленный прибор.Источник zgbox.ru

Как только будут выполнены все указанные шаги, можно смело снимать устройство со стены. Монтажные работы совершаются с точностью до наоборот. Счетчик крепят на место, где стоял старый, к клеммам подсоединяют провода. Клеммник закрывают крышкой, обязательно ставятся пломбы и включается напряжение. Для того, чтобы проверить правильно ли проведена работа, нужно включить в розетку электроприборы. Если пошел отсчет киловатт-часов, то все сделано без нарушений и соответственно нормативам.

Установка счетчика на новом месте потребует больше времени и труда. Рекомендуется крепить его возле входных дверей. Обязательно нужно монтировать и щиток. При его выборе нужно учитывать, что там будет располагаться еще и автоматический выключатель и устройство, которое будет срабатывать в случае опасности.

Последовательность работ будет следующая:

• Как только будет обозначено место, где будет закрепляться счетчик, нужно с помощью дрели сделать несколько дырок в стене, в них вставляют дюбеля. После этого к стене прикручивают щиток. Делают это с помощью шурупов.

• На щиток ставится сам счетчик. Для этого существуют специальные DIN-рейки. С их помощью на щитке можно закрепить еще и автоматический выключатель, а так же УЗО.

Перед началом работы составляется детальный план.Источник museblog.ru

• На следующем этапе нужно подсоединить провода к клеммам. В первую очередь подсоединяют выходную проводку. А это вторая и четвертая клеммы. После этого нужно присоединить их к автоматическому выключателю, который и будет подавать напряжение на точки потребления.

• И только после подключения внутренней проводки, происходит подсоединение входа. В завершении работы клеммы закрываются крышкой и происходит пломбирование.

Чаще всего пользователи для подобных работ вызывают специальные службы, которые по сути и обязаны делать демонтаж и монтаж. Но бывают и такие случаи, когда монтеров можно ждать очень долго и потребитель выполняет эту нехитрую работу самостоятельно. В таком случае можно попасть в неприятную ситуацию, которую можно избежать, если выполнить некоторые условия.

Перед тем, как подключить электросчетчик однофазный самостоятельно, нужно обратиться в организацию по электроснабжению и попросить разрешение на снятие пломб и проведение работ. По завершению монтажа, опять нужно известить представителей организации, что монтаж сделан и нужно опломбировать счетчик. В этом случае вы избежите наложение штрафа.

Современные приборы небольшие, компактные.Источник forcounters.com

Тем, кого интересует, как подключить счетчик меркурий 201, нужно помнить, что устройство относится к электронным, и монтируется так же как и остальные однофазные счетчики.

Подключение. Видео

Как правильно подключить счетчик и щиток своими руками, можно узнать из этого видео.

Установка счетчика – операция не очень сложная, но рациональнее, чтобы ее провели работники энергоснабжающей организации или сертифицированные на проведение данной работы специалисты.

Современную жизнь невозможно представить без электричества. Оно нам необходимо для работы электрических приборов — , пылесосов, телевизоров, освещения наших домов и квартир и многого другого. И для учета потребления электроэнергии нам просто необходим специальный прибор. Например, трехфазный счетчик электроэнергии.

Чем отличается трехфазный счетчик от однофазного?

Однофазный прибор учета электроэнергии представляет собой специальный прибор, устанавливаемый только в двухпроводной сети с переменным током и напряжением в 220 В. Зато трехфазные счетчики могут помочь с учетом в трех- и четырехпроводных проводных сетях с частотой в 50 Гц, переменным током и напряжением в 380 В.

Однофазные счетчики обычно устанавливают в жилых домах и квартирах, в административных и офисных помещениях, в торговых точках, гаражах и т.д. Они устроены очень просто, снимать с них показания не составляет труда.

Трехфазные многотарифные счетчики электроэнергии более сложные в устройстве и более точные. Они нужны на объектах с повышенной сложностью – промышленных производствах, объектах с большим потреблением электроэнергии, предприятиях.

На вопрос, стоит ли покупать и устанавливать трехфазный счетчик при однофазной сети, можно ответить, что с ним есть вероятность, что при коротком замыкании из-за более высокого напряжения, удар током будет сильнее. Кроме того, его подключение более хлопотное, не говоря уже о том, что для начала вам нужно будет получить на это разрешение от службы энергосбыта.

Установка трехфазного счетчика в жилом помещении оправдана лишь в случае, когда площадь его превышает 100 квадратов, и когда вы планируете использовать особо мощные приборы.

Преимущества трехфазных счетчиков

Среди очевидных преимуществ этих сложных устройств:

• низкое собственное потребление электроэнергии;
• высокий запас точности;
• устойчивость к перепадам напряжения и отключениям электроэнергии;
• световые индикаторы работы;
• телеметрический выход;
• отсутствие самохода;
• фиксация в журнале событий перегрузки, самодиагностику, попытки несанкционированного доступа;
• устойчивость к механическим и климатическим воздействиям, радиочастотному электромагнитному полю, импульсным помехам и электростатическим разрядам;
• возможность установить прибор в бытовом секторе, жилых помещения, сооружениях, административных зданиях, гаражах и коттеджах, а также в производственном секторе – на крупных промышленных предприятиях, в предприятиях торговли и сервиса.

Как пользоваться трехфазными счетчиками электроэнергии?

Если вы все же установили трехфазный счетчик электроэнергии, вам нужно узнать, как снять с него показания. Делать это может как сотрудник службы энергосбережения, так и вы сами.

Итак, вам понадобится лист бумаги, карандаш, калькулятор и инструкция к модели вашего счетчика. Последняя вам нужна для того, чтобы определить конкретный тип устройства. На сегодня они бывают электронными и индукционными.

Осмотрите счетчик и определите, четырехзначный он или трехзначный. В первом случае максимальный показатель равен 10 000 кВт/час, во втором – 1000 кВт/час. После достижения этих отметок, показания обнуляются и счет начинается с нуля.

Далее вам понадобятся для сравнения показатели за прошлый месяц. Выпишите текущие показания и вычтите от них прошлые. Вы получите расход электроэнергии за период с момента последней платы. На забудьте записать показания на листок бумаги.

Осталось умножить показания трехфазного счетчика электроэнергии на действующий тариф. При самостоятельном снятии показателей, сохраняйте квитанции об оплате, чтобы в дальнейшем не возникало вопросов и проблем.

В домах, квартирах, гаражах, как правило, предусмотрено однофазное электропитание от 220 Вольт. В каждом электрическом счетчике предусмотрен вход и выход фазы с нулем. Однако иногда возникает необходимость выполнить подключение трехфазного счетчика, когда электрические приборы потребляют мощность более 10 кВт — различные станки, электрическая сварка и т. д.

Как подключить трёхфазный счётчик

Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор.

Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса. Теперь можно переходить к подготовительным работам

Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение. Такое подключение позволит решить сразу две проблемы:

Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение. Такое подключение позволит решить сразу две проблемы:

• облегчить контроль показаний счётчика;
• оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику.

Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс.

Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства. Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу.

Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок. Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам электросчётчик.

Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40о по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м.

Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители.

Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса. На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект. Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям.

После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа. Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

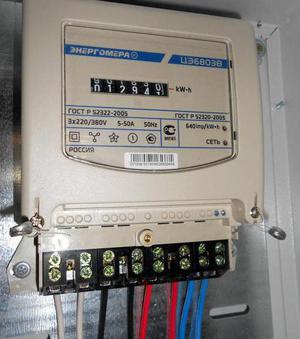

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Правильный выбор трёхфазного счётчика

При выборе электросчётчика трёхфазного типа важно основываться на надёжности точности и долговечности прибора – основных критериях качественного аппарата учёта потребления электричества. В данном плане отлично зарекомендовали себя счётчики «Меркурий», которые выпускаются как с включением через трансформатор, так и напрямую

Производителем представлена линейка как бюджетных аппаратов с системой электромеханического контроля электричества, так и функциональные счётчики с внутренним тарификатором способным вести учёт разных тарифов одновременно. Современные счётчики «Меркурий» оснащаются самодиагностикой и возможностью подключения к персональному компьютеру. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет. Также современные аппараты контроля «Меркурий» имеют следующие возможности:

• измерение активного типа энергии;
• учёт реактивного типа энергии;
• возможность контроля до 4 разных тарифов;
• наличие функции, ведения журнала событий;
• контроль качества электрической энергии;
• дополнительные интерфейсы.

Важность экономии электроэнергии понятна абсолютно всем, и счётчики трёхфазного типа вполне справляются с поставленными перед ними задачами. В новых приборах имеется функция задания программ, определённых режимов работы

Если в дневное время суток тарификация идёт по одной цене, а в ночное по другой стоимости, то современный прибор контроля электроэнергии ведёт учёт в автоматическом режиме.

Естественно, просто выбрать качественный трёхфазный счётчик, далеко не достаточно. Каждый добросовестный хозяин должен разбираться в различных схемах подключения таких приборов. Ведь каждый человек знает, что неправильно подключённый электросчётчик в трёхфазную сеть переменного тока будет показывать неправильные данные и ни о какой экономии речь идти не может.

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы. Вызов мастера в помощь при подключении аппарата во избежание появления ошибок

Вызов мастера в помощь при подключении аппарата во избежание появления ошибок

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

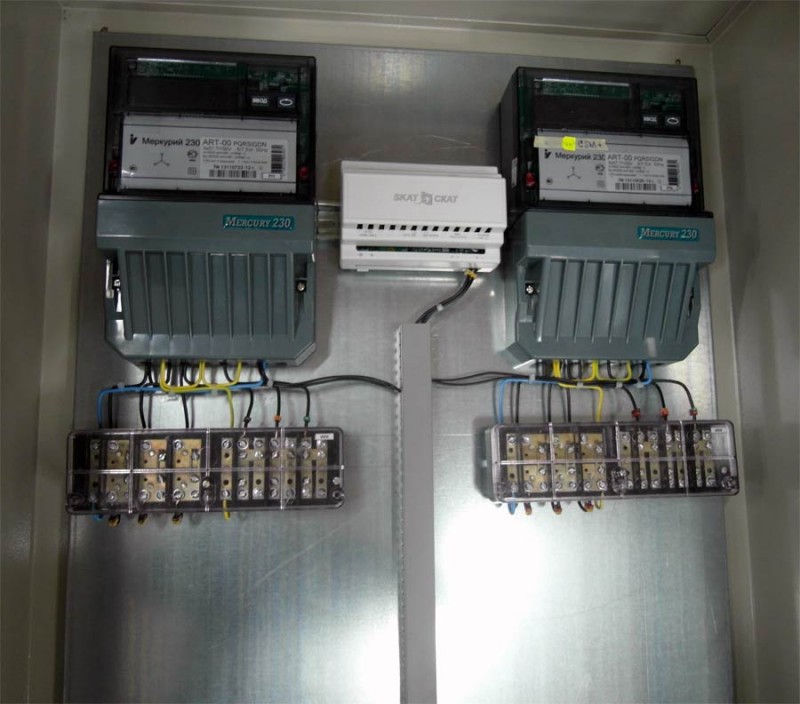

Косвенный способ подключения счётчиков

Если параметры потребляемых нагрузок всех приборов превышают номинальные показатели тока проходящего через электрический счётчик, то дополнительно выполняется установка разделительного токового трансформатора. Установка такого прибора осуществляется в разрыв силового токонесущего провода.

На токовом трансформаторе присутствуют две основных обмотки. Первичный контур выполняется из мощной токопроводящей шины, которая продевается сквозь центр устройства и подсоединяется в разрыв проводников питания потребителей электрической энергии. В свою очередь, на вторичной обмотке намотано намного больше витков проводов, но меньшего сечения. Подключение данной обмотки выполняется непосредственно к прибору учёта потребляемого электричества.

Такой способ намного сложнее от прямого варианта и требует от человека определённых навыков. Поэтому если у человека нет уверенности в собственных талантах электрика при подключении трёхфазного электросчётчика через трансформатор, то целесообразно задуматься о вызове специалиста. В остальных ситуациях данная проблема вполне решаемая.

Выполняется подключение трёх трансформаторов для каждого отдельно взятого провода. Их крепление осуществляется на задней части вводного шкафчика. Подключение первичных обмоток выполняется сразу за вводным рубильником в разрыве фазных силовых проводников. Монтаж трёхфазного счётчика также выполняется в шкафчике.
К фазной жиле до трансформатора выполняется подключение проводника диаметром 1.5 мм², свободный конец заводится на второй клеммный контакт электросчётчика.
По аналогии выполняется подключение 2 оставшихся трансформаторов к соответствующим фазным жилам на электросчётчике «Меркурий» на клеммных контактах 5 и 8.
От вторичной обмотки трансформаторного устройства проводниками, сечением 1.5 мм² выполняется подключение к клеммным контактам 1 и 3 на счётчике

Очень важно соблюсти правильную фазировку включения обмоток. В противном случае показания прибора контроля потребления электричества будут неправильными.
По аналогии выполняется подсоединение оставшихся обмоток трансформаторов к соответствующим контактам на счётчике.
Оставшийся 10-й клеммный контакт предназначен для подключения нейтральной шины зануления.

Однако, рассматривая счётчики с косвенным включением, хочется отметить, что они чаще используются для учёта потребления электрического тока в мощных высоковольтных сетях, а не в бытовых целях.

Выбор прибора учета

Перед тем как подключать 3х фазный счетчик, подходящий для частного дома, нужно убедиться в том, что использование этой марки прибора предусмотрено типом питающей сети. Далее потребуется выяснить, на какой рабочий ток должен быть рассчитан приобретаемый счетчик. При этом следует исходить из величины учитываемой прибором и потребляемой в нагрузке мощности. Как правило, в этом случае ориентируются на номинал вводного автомата, в соответствии с которым возможны следующие варианты:

• при использовании выключателя с уставкой «40» рабочий ток счетчика должен быть 60 Ампер;
• при номинале автомата 40-60 Ампер приобретать следует учетный прибор с предельным токовым показателем в 100 Ампер.

Большим плюсом трехфазного счетчика считается наличие в нем возможности фиксировать график нагрузки и вести учет потребленной мощности за любой временной отрезок

При выборе такого прибора важно поинтересоваться его классом точности (от 0,2 до 2,5) и допустимым температурным диапазоном. Желательно чтобы последний показатель был как можно шире (от – 20º C до 50º C)
