Трехфазное реле напряжения

Подключение

Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.

Однофазный

Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:

1. Сначала подключаемся к нулевой шине, а после нее к выводу N.
2. После берем фазный провод и соединяем его с выводом L.
3. Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.

Остается только проверить работу посредством индикаторов.

Трехфазный

Здесь все чуточку сложнее, но общие принципы сохранены:

1. Подключаем все фазные кабели от трехполюсного автомата на вход.
2. Устанавливаем реле.
3. Подсоединяем к выводам используемого УЗО фазы и нуль.

Проверяем работу на наличие ошибок.

Выбор защитного устройства

Сравнивая все затраты, издержки и неудобства, связанные с использованием стабилизаторов, становится намного проще выбрать подходящее 1-фазное реле контроля напряжения. В любом случае следует внимательно изучить особенности и параметры домашней электрической сети. Можно воспользоваться специальными тестерами, фиксирующими характеристики поступающего питания в течение определенного периода времени. Если в ходе проверки не будет обнаружено длительных скачков напряжения, то для защиты сети рекомендуется использовать обычное реле, без ненужных дополнительных и дорогостоящих функций.

Существует несколько типов таких приборов, наиболее пригодных для домашнего использования:

• Наиболее широко применяются устройства, монтируемые в щиток или распределительный шкаф. Они способны защищать не только отдельных потребителей, но и всю квартиру или частный дом. Они отличаются широким диапазоном регулировок и могут функционировать в различных режимах. Схема подключения данных реле предполагает их использование как самостоятельно, так и вместе с контакторами.
• Реле в виде вилки-розетки. Они устанавливаются непосредственно в электрическую розетку и защищают одного или сразу нескольких потребителей. Микроконтроллер анализирует состояние текущего напряжения, а полученные данные отображаются на табло. В случае необходимости нагрузка отключается с помощью электромагнитного реле. Допустимые пределы и задержки устанавливаются комбинациями кнопок.
• РКН-удлинитель. Работает аналогично вилке-розетке. Единственным отличием является наличие двух и более розеток, что позволяет защищать сразу несколько электронных бытовых устройств.

{SOURCE}

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

• нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
• одно и трехфазное исполнение
• номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

• срабатывает при превышении нагрузки по току
• номинальные токи от 32А до 63А
• если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
• на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

• подключается напрямую или в паре с контактором
• сколько модулей занимает в электрощитке
• номинальный ток
• наглядность и простота настроек и подключения
• температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
• функциональность (наличие тепловой защиты, защита по току)
• сечение провода для клеммных зажимов
• стоимость

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

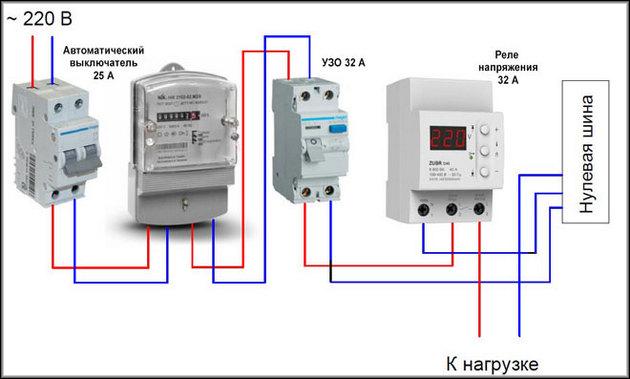

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

• простота монтажа;
• большие номинальные токи (до 63А);
• автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
• используется со всеми типами заземления;
• диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

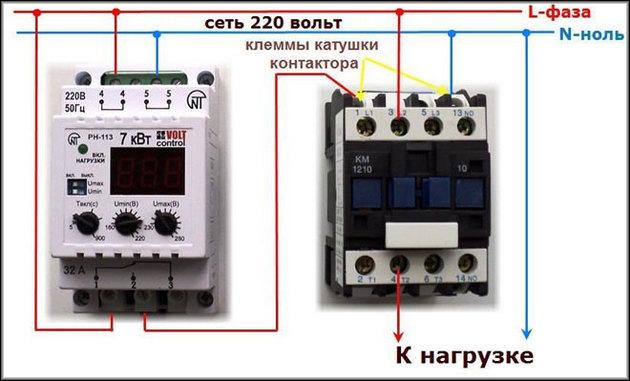

Ниже представлена схема подключения реле напряжения РН 113.

Схемы с управлением от транзистора

Здесь транзистор может быть выходом любого полупроводникового прибора – датчика приближения, контроллера, и т.п.

 Управление транзистором PNP, НО реле

Скажу, что со схемами управления, которые я взял из фирменных инструкций, полная путаница. Можете сами разобраться, а я расскажу своё мнение.

Управление транзистором PNP, НО реле

Под “нормально открытым контактом” (читали, что это, ссылку я давал выше?) подразумевается, что без управляющего напряжения (на базе транзистора) твердотельное реле не пропускает ток. Напряжение между входными контактами 3 и 4 близко к нулю, реле выключено. При подаче входного управляющего напряжения на базу транзистора (например, +5В), транзистор открывается и плюс подается на вход 3. Реле открывается, нагрузка получает питание.

Управление транзистором NPN, НЗ реле

Управление транзистором NPN, НЗ реле

Когда транзистор закрыт (не активен), на управляющий вход твердотельного реле подается напряжение, нагрузка под напряжением.

Когда транзистор закрыт (не активен), на управляющий вход твердотельного реле подается напряжение, близкое к нулю, и нагрузка без напряжения.

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Принцип работы

Схема управления асинхронным двигателем с применением промежуточного реле

Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.

Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.

Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.

К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.

Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.

На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.

Реле напряжения УЗМ-51М

Цифрового табло устройство не имеет. Регулировка осуществляется двумя переключателями с шагом в 5В для верхнего порога и 10В для нижнего. Присутствуют светодиодные индикаторы, которые показывают состояние реле. Если начинает моргать зеленая лампочка — значит напряжение в сети ниже нормы, если красная — идет превышение напряжения.

Время срабатывания зависит от напряжения в сети. От 0,02 сек (U=300В и больше) и 0,2 сек (U больше 230В). Ранее было много нареканий по качеству конденсаторов стоящих в УЗМ-51М. Они в течении двух лет высыхали и реле начинало «глючить». Как уверяют производители сейчас проблема решена.

Еще из особенностей:

• простое подключение (два входа – фаза+ноль)
• номинальный ток – до 63А
• по ширине на дин-рейке занимает 2 модуля (35мм)
• рекомендуемая температура эксплуатации от -20 до +55 градусов. Для установки на улице не подойдет, зато в подъезде дома вполне сгодится.

Есть и другие разновидности реле УЗМ, а именно – УЗМ-16 и УЗМ-50М.
К УЗМ-16 подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А.

Они уже заданы на заводе – 265В верхний и 170В нижний. Существуют и трехфазные УМЗ-3-63. Они в основном используются в схемах с электродвигательной нагрузкой.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

• по типу подключения;
• по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

• стационарные;
• переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

• однофазные;
• трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Реле контроля напряжения — назначение, выбор и подключение своими руками

Наилучшим способом защиты домашней сети от скачков напряжения является установка правильно подобранного стабилизатора. Однако стоят эти устройства достаточно дорого, и если напряжение в линии в целом стабильно и перепады разности потенциалов случаются нечасто, то устранить неполадки можно с помощью реле напряжения. Оно имеет небольшую стоимость, и если перенапряжения в линии редки, вполне справляется с защитной функцией. Более того, если оборвется нулевой провод или замкнут обвисшие кабели, реле сетевого напряжения сработает даже быстрее, чем стабилизатор. В этом материале мы расскажем о том, что такое реле контроля напряжения (РКН), разберемся с его принципом работы и объясним, как выбрать и подключить реле к электросети.

Ввод 1

У заказчика есть 4 ввода на два здания, все они имеют отличия, буду обращать внимание читателей по ходу статьи. Первый ввод

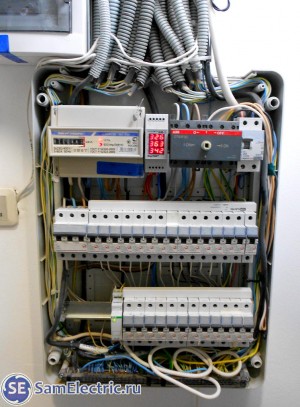

В электрощитовой увидел такую картину:

Первый ввод. В электрощитовой увидел такую картину:

1 – электрощитовая

Вверху слева – щиток с вводным рубильником, трехполюсный автомат D80.

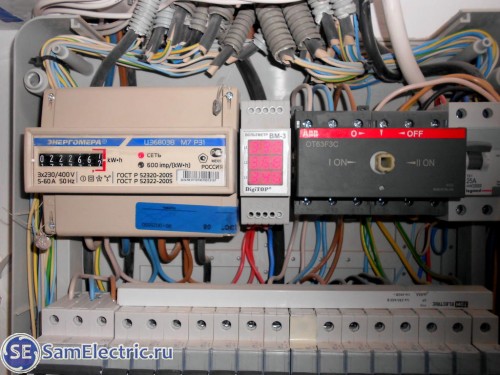

Подробнее внутренности щитка:

1 – внутренности электрощита

Вверху – Трехфазный счетчик Энергомера, цифровой вольтметр Digitop ВМ-3, переключатель улица-генератор.

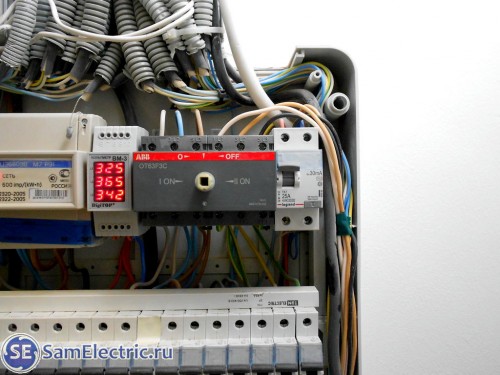

Вот поближе первый ряд, он будет очень важен для нас, поскольку там будут происходить все подключения:

1 – Выходы счетчика на переключатель

На рубильнике, вверху слева – провода (белый, голубой, коричневый), в разрыв которых нужно будет включить нашу схему реле защиты. Вот это место, ещё ближе:

1 – Переключатель счетчик-генератор

Гибкие провода справа на рубильнике – от генератора, который установлен на крыше здания.

Не смотря на то, что электрощит этот собирала солидная фирма, сразу видно грубую ошибку – обратите внимание на автоматы 25 Ампер:

1 – Грубая ошибка в выборе защитных автоматов

И если в правой части фото провод сечением 2,5 мм² понять и простить можно, то шесть проводков 1,5 мм² ни в какие ворота уже не лезет. Тут бы понизить номинал до 13 или 10А, но надо разбираться с нагрузкой, да и не за этим я пришёл на этот объект. Кому интересно – подробно рассматриваю эту проблему в статье про выбор автоматов в квартирный щиток. Там же – много ссылок на релевантные статьи.

Ладно, приступаем к сборке нашей схемы, которую я вынес в отдельный щиток:

Процесс сборки электрощита 1

Провод для монтажа использовал ПВ1, одножильный, сечением 4 мм². А точнее – распущенный на жилы ВВГ4х4. Подключал в разрыв через клеммное соединение под винт, сфотографировать не получилось, ниже ещё примеры будут.

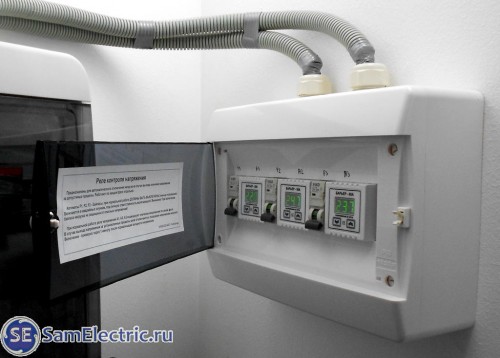

Вот что в итоге получилось:

1 – Окончательный вид трехфазного реле контроля напряжения

Напечатал на обратной стороне крышки инструкцию по эксплуатации и настройке для пользователей. Текст приведу ниже.

Настройка режимов

Кнопки настроек реле

Пороговые значения РКН выставляются с помощью нескольких потенциометров по градуированной шкале, вынесенной вместе с ручками на переднюю панель.

В отдельных образцах для установки пределов срабатывания применяются кнопки.

Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Правильность выставления нужного параметра контролируется по индикаторному табло, имеющемуся на лицевой панели прибора.

На некоторых моделях предусмотрен еще один регулятор, задающий время возвращения устройства в исходное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком диапазоне значений от нескольких секунд до 10 минут.

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

1. Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
2. Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
3. Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.

Реле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения.  Почему?

• Во-первых, этот вид обладает широким диапазоном настроек.
• Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейку

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Общее устройство и особенности работы

По способу установки в обслуживаемую линию реле напряжения однофазное также имеет два варианта исполнения. Одна из разновидностей изготавливается в виде выносного устройства, подключаемого к обычной розетке, а другая подобна модулю, монтируемому на DIN-рейке вводно-распределительного щитка.

В состав любого однофазного реле контроля напряжения, независимо от его типа, входят следующие обязательные узлы:

• Электронный модуль, посредством которого задаются и контролируются нижний и верхний пределы срабатывания устройства.
• Блок формирования управляющего сигнала.
• Исполнительный элемент в виде реле, отключающего РН при превышении напряжением допустимого предела (уставки).

Разновидности РКН по другим параметрам

Помимо различий по типу питания эти устройства отличаются по ряду характеристик, определяющих способ их монтажа, и по функционалу.

Тип исполнения и габариты

В соответствии с этим признаком все выпускаемые промышленностью модели РКН делятся на три вида:

• переходники типа «вилка-розетка»;
• удлинители с несколькими гнездами (от одного до шести);
• компактные выключатели, монтируемые на DIN-рейке в щитке.

Первые два варианта изделий применяются с целью защиты отдельных электроприборов или нескольких потребителей, объединенных в группы. Они подключаются к обычной сетевой розетке. Приборы третьего типа устанавливаются в электрический щит, в котором монтируются остальные устройства защиты.

Корпуса переходников и удлинители делаются достаточно удобными в пользовании. Производители стараются уменьшить их габариты насколько это возможно, чтобы они не портили своим видом интерьеры помещений.

База и дополнительные функции

По внутренней логике работы и электронной начинке все известные образцы РКН делятся на микропроцессорные изделия и приборы, изготовленные на базе цифровых компараторов. Первые из них стоят несколько дороже, но зато обеспечивают более точную и плавную регулировку нижнего и верхнего порогов срабатывания. Большинство из этих защитных устройств изготовлено на основе микропроцессоров и выделяется среди других изделий следующими особенностями:

• наличие двух порогов срабатывания (Umax и Umin);
• использование встроенных светодиодов, вмонтированных в панель прибора – по ним контролируется наличие напряжения на входе и выходе;
• применение жидкокристаллического дисплея, на который выводятся значения допустимых пределов отклонений и действующего напряжения.

Все эти возможности заметно повышают функциональность устройств и упрощают работу с ними при установке в квартире или частном доме.

Подводя итоги

В заключение можно сказать, что на сегодняшний день реле напряжения стало не роскошью, на которую не стоит тратиться, а необходимым устройством, способным защитить от огромной дыры в бюджете в случае сильного скачка напряжения и выхода из строя бытовых домашних приборов. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Редакция Seti.guru будет рада ответить на ваши вопросы (если они появились по ходу прочтения) в обсуждениях ниже. Там же можно поделиться своим опытом в использовании подобного оборудования – он будет весьма полезен начинающим домашним мастерам. А напоследок предлагаем посмотреть короткое, но весьма информативное видео по сегодняшней теме.
