Как самому подключить фотореле к светодиодному прожектору

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Виды фотореле для уличного освещения

Существует несколько основных разновидностей этого полезного изобретения:

• Простое фотореле. Устройство состоит из выносного или внутреннего датчика и непосредственно реле. Есть возможность менять порог чувствительности. Прибор будет регулировать уличное освещение только в зависимости от потока попадающих световых лучей. Никакие иные характеристики в расчет не принимаются;
• Комбинированное фотореле. Принцип работы самого датчика не меняется, но добавляется электронная плата или механические переключатели, позволяющие задавать более сложные варианты включения электроэнергии. Сегодня такие световые реле встречаются чаще, поэтому можно выделить несколько основных их разновидностей:
  • Наличие совмещенного датчика движения. Наиболее часто встречающийся не только у нас, но и за рубежом вариант. При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности. Таким образом, происходит существенная экономия электроэнергии без потери качества работы. Часто используется во дворах или подъездах;
  • Встроенный таймер. Световой датчик срабатывает при недостаточном попадании на него солнечных лучей, но таймер блокирует включение до наступления заданных параметров времени. Так можно заставить гореть лампу ночью до 12 например или с 21. Сложные таймеры с наличием памяти и платы позволяют задать программу на разные времена года или создать разный режим работы на дни недели;
  • Функция программирования. Обычно в таких изделиях совмещено все, что только возможно, что позволяет задавать сложнейшие циклы включения. Для бытовых нужд такое чудо техники навряд ли пригодится, но специализированные лаборатории или военные объекты закрытого типа пользуются подобными фотореле довольно охотно.

Чем сложнее устройство, тем больше его цена. Пропорционально количеству составляющих растет риск поломки. Поэтому гнаться за дорогими фотореле с массой функций смысла нет, нужно ориентироваться только на свои потребности.

При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности

Описание фотореле

Чувствительное фотореле на симисторе ГОСТ 51324.2.1-99. представляет собой оптронный прибор, состоящий из светодиодов, оптически связанных с контактами электроприборов. Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т.д.

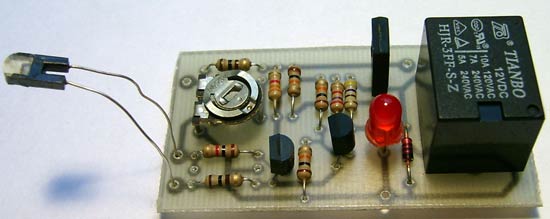

Фото – Фотореле фото

Фотореле предлагают различные преимущества по сравнению с механическими реле времени:

1. Малый размер. Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой;
2. Длительный срок службы. При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ;
3. Слаботочный привод. Данный прибор может работать с поступающим током даже в несколько миллиампер без усилителя. Таким образом, соседние устройства могут обходиться без драйверов;
4. Бесшумная работа. При отсутствии механического контакта, бесконтактное реле при работе не издает совершенно никаких звуков;
5. Высокая скорость. Фотореле примерно в 10 раз быстрее, чем механические аналоги (которые принимают несколько миллисекунд для переключения).
6. Отличная производительность, многие приборы поставляются с таймером.

Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.

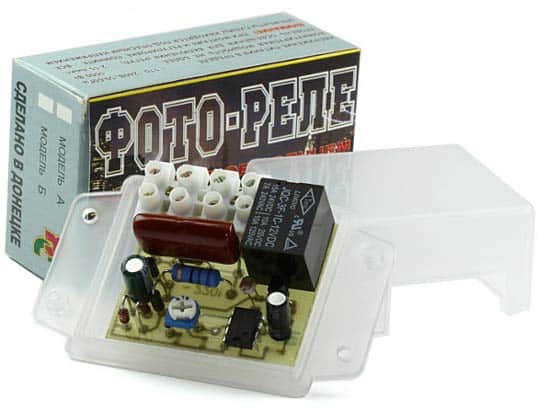

Фото – Фотореле в разобранном виде

Видео: простое фотореле

Выбор фотореле

1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Фотореле принцип работы

Есть модели фотореле, которые могут использоваться в линиях с заземлением. Некоторые образцы включаются, при каком-либо движении напротив места установки.
Электрики меняют каждый раз силовой и вместе с ними реле и опять работает. Схема монтажа устройства Полезная информация!
Схема подключения фотореле Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку.
Обязательно соблюдаем маркировку провода по цвету.
Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Вероятность попадания света от автомобильных фар должна быть минимальной. Есть два ых датчика.
Может быть от перепада, ведь этажи размещения этих фотореле находятся в одном здании?
Как подключить фотореле. Какое лучше?!

Принцип работы

Схема:

1. Фотоэлемент – основная рабочая часть в устройстве. Он состоит из трубки, наполненной газом. Внутри которой происходит процесс ионизации и катода, вырабатывающего электроны.
2. Датчик контролирует и реагирует на поток света (степень освещенности). При сумерках, сигнал срабатывает и цепь замыкается. Включается свет. На рассвете, когда поток света возрастает, происходит разрыв цепи – свет гаснет.
3. Чувствительность к интенсивности освещения регулируется. Выбирается оптимальный вариант срабатывания реле. Схема работает на постоянном токе, откликающемся на присутствие или отсутствие дневного освещения.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

• уличный либо внутренний вариант применения;
• внешний либо встроенный фотоэлемент;
• с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Зачем нужно фотореле

Световые акценты вокруг дома — это не только удобно, но и красиво

Система уличного освещения может работать и без фотосенсоров. Но датчик день-ночь придаёт ей дополнительные преимущества:

• Удобство. Стандартная система освещения предусматривает установку включателя возле входной двери на улице, или в самом доме. Это удобно для того, кто решил выйти из дома поздним вечером. Но при возвращении домой в тёмный период суток приходится идти к выключателю с фонариком, или даже открывать замок в полной темноте. С датчиком можно настроить включение подсветки с наступлением сумерек и владелец приедет на уже освещённую площадку у калитки или перед гаражом.
• Экономия электроэнергии. Жильцы загородных домов нередко забывают выключить свет на улице перед сном или уходом из дома. С датчиком такого не случится. Стандартный выключит свет с первыми лучами солнца, комбинированный с датчиком движения — как только все уйдут со двора, а программируемый — в точно указанное время.
• Имитация присутствия. Воры не рискуют пробираться в дом, пока хозяева дома, а основной признак их присутствия — включённый свет. Уличная подсветка с сенсором создаёт видимость присутствия и таким образом защищает дом от вандалов и грабителей, пока семья на отдыхе или в командировке.

Датчики освещённости хорошо показали себя в городских осветительных системах, их нередко используют коммунальные службы, владельцы торговых центров, автостоянок, рекламных щитов и т. д. В частных загородных домах фотореле тоже выгодны и уместны, поэтому приобретают всё большую популярность.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного  освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой  нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так,  красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Требования к месту установки

При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:

1. На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
2. Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
3. Вероятность попадания света от автомобильных фар должна быть минимальной.
4. Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.

Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:

1. Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
2. Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.

Типичные проблемы и ошибки

В ходе установки фотодатчиков новичком, особенно не обладающим соответствующим опытом, часто допускают типовые ошибки.

Настройка в помещении

Иногда для удобства подстройка порога выполняется в закрытом помещении, чего делать не следует.

Дело в том, что чувствительный элемент внутри корпуса (или же выносной) реагирует не только на видимый свет, но может также воспринимать и солнечный ультрафиолет. Его отсутствие при комнатном тестировании повлияет на «точность» срабатывания: домашнее остекление гасит до 80 % УФ-спектра.

Ошибки соединения проводников

Фотодатчики обычно подключаются к уличному освещению по трехпроводной схеме: фаза, ноль, нагрузка.

Иногда возникает путаница с назначением проводников — что куда присоединять. Для понимания, как правильно соединить провода, можно ориентироваться по цветовому кодированию жил. Одна из них обычно зеленая или синяя — так обозначен «ноль».

Оставшаяся пара проводов тоже имеет свою расцветку — например, красный, коричневый.

В случае на картинке выше коричневая жила — вход от электрического питающего автомата, а красный провод ведет к лампочке. В нем фаза возникает при срабатывании фотопереключателя.

Место установки

Важно выбрать правильное место монтажа. Правильная и неправильная установка фотореле для уличного освещения на примерах:

Правильная и неправильная установка фотореле для уличного освещения на примерах:

В большинстве случаев для соблюдения этого правила фотореле ставят над фонарем, или даже на его корпусе, если есть техническая возможность.

Если в установке допущена ошибка, это приведет к самопроизвольным ложным срабатываниям, периодическому «морганию» света и прочим ошибкам.

Может случиться так, что «спрятать» фотодатчик нельзя. Тогда следует отгородить его от фонаря плотной непрозрачной перегородкой.

Ухудшение работы

С течением времени реле иногда начинают работать хуже. Это возникает из-за естественной деградации и загрязнения материала: колпачок фотоэлемента темнеет и хуже пропускает солнечные лучи. Грязь удаляется простой влажной очисткой, но деградировавший пластик подлежит замене — отдельно, если имеется возможность, или вместе со всем прибором.

Положение устройства

Важно не только то, как подключить датчик света к нагрузке и сети, но и в каком положении в пространстве установить аппарат. Некоторые виды устройств можно располагать лишь «вниз головой», фотоэлементом к низу

Для определения корректной позиции на корпус наносятся соответствующие пометки:

Неверная установка приведет к неправильной работе или попаданию внутрь влаги, если «низ» защитной крышки содержит незащищенные технологические отверстия.
