Схема подключения счетчика электроэнергии

Как работает

Индукционные модели, знакомые еще с детства, имеют вид черной коробочки с вращающимися цифрами. В их конструкции — электротоковая бабина и электронапряженная катушка. Первая катушка имеет напряжение, равное токовой силе, а вторая — напряжению сети. Магнитноэлектрическое поле «активирует» минидиск из алюминия. Сам диск запускается от зубчатой передачи. Вкратце — магнитное поле от катушек воздействует на «проводную» сердцевину. Чем больше потребляемая мощность, тем быстрее вращается ось. Однофазный электромеханический индукционный счетчик прост в работе, доступен и ему не страшны перепады напряжения.

Обратите внимание! С электромеханического индукционного счетчика можно «воровать» электроэнергию, сам по себе он менее точен, нежели электрический и не способен контролировать несколько видов электроэнергии. Усовершенствованный аналог — электронный прибор

Его устройство: ток и напряжение воздействуют на электронные составляющие, что приводит к образованию импульсов, которые и «считываются» как затраченная энергия. Вкратце — напряжение и аналоговые входные сигналы тока преобразуются в счетный импульс

Усовершенствованный аналог — электронный прибор. Его устройство: ток и напряжение воздействуют на электронные составляющие, что приводит к образованию импульсов, которые и «считываются» как затраченная энергия. Вкратце — напряжение и аналоговые входные сигналы тока преобразуются в счетный импульс.

Дополнительная информация! Электронные модели учета не терпят перепадов напряжения.

Устройство

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

• по конструкционным особенностям;
• способом включения в сеть;
• по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

• прямое, непосредственное подключение;
• через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Производят счётчики:

• индукционные;
• электронные;
• гибридные.

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

• высокая погрешность показаний;
• невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

• электромеханический или электронный измерительный прибор;
• дисплей;
• блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0. Счетчики с высоким классом необходимы только на промышленных предприятиях

Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к

электроэнергия должна учитываться точно и без помех.

Популярные производители

Существую три основных производителя, выпускающих качественную продукцию учета электрической энергии.

К ним относятся:

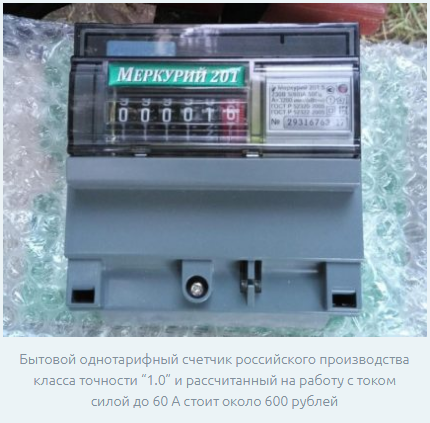

1. Меркурий. Он выпускает такие модели, как 201 и 200. Модель 200 предназначена больше для промышленных целей. Меркурий в рейтинге заработал 9,6 балла из 10.
2. Энергомера. Этот производитель занимает второе место в рейтинге 9,4 балла из 10. Он производит модели 101 и 102. Последняя модель 102 предназначена для установки на промышленных предприятиях.
3. Нева. Производитель выпускает модель 103 1so, предназначена для бытовых целей и установки на улице.

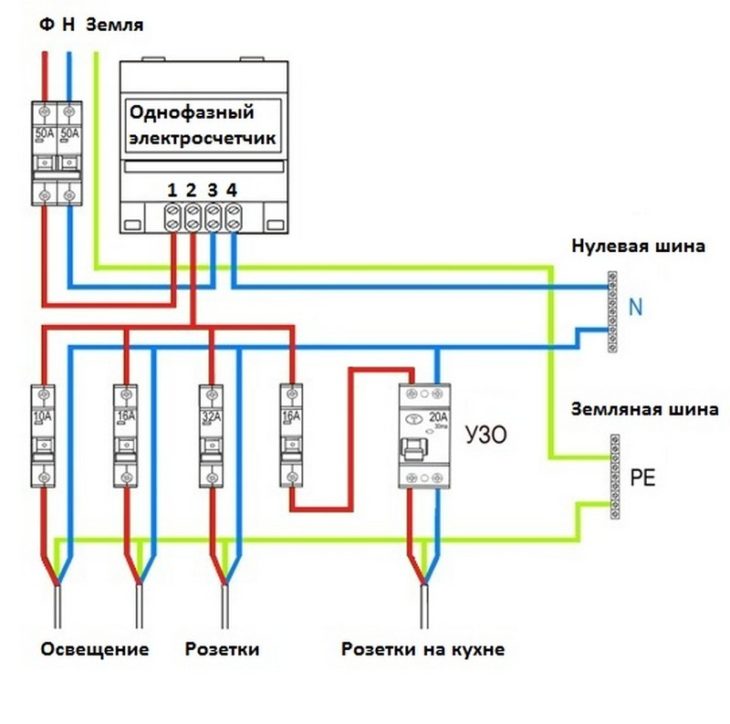

Подключение однофазного электростчётчика со схемой

Монтаж счётчика электроэнергии по однофазной схеме является самым простым из вариантов подключения, так как максимальное количество проводов, использующихся для установки, составляет 6 штук, не включая нагрузочный. Входная цепь счётчика при подобном методе подключения состоит из следующих проводов: фазного провода (Ф), провода рабочего «нуля» (Н) и если есть провода защитного заземления (РЕ). То же самое получится и в выходной цепи счётчика.

Однофазное подключение счетчика

Пошаговая инструкция

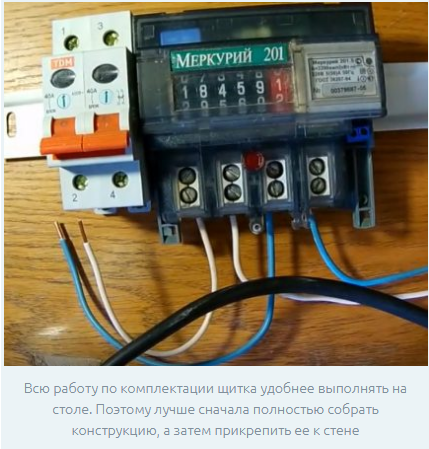

1. Монтируем счётчик в корпус щитка, используя крепёжные элементы (винты с гайками), которые входят в комплектацию щитка.
2. Производим фиксацию автоматов, используя специальные защёлки (установлены на них), на поверхности DIN рейки — 35 мм выгнутой пластине-. После этого, полученную, конструкцию монтируем и закрепляем на опорных изоляторах с помощью винтов.
3. Устанавливаем шины, предназначенные для крепления защитного и заземляющего проводов, на опорные изоляторы, закрепляя их на DIN рейке, с помощью соединительных элементов. Не забываем выдерживать между ними некоторое расстояние для того, чтобы предотвратить возможность возникновения короткого замыкания между проводами.
4. Производим подключение нагрузок: фазный провод (Ф) соединяем с нижними зажимами автоматов, а провода заземления и рабочего «нуля» с соответствующими шинами.
5. Осуществляем соединение верхних зажимов с помощью перемычек — можно купить в магазине — или сделать самостоятельно из остатков провода, использующегося при монтаже, предварительно сняв слой изоляции (порядка 1 см.).
6. Осуществляем подключение аппарата к нагрузкам: третью клему прибора — выход «фазы» — присоединяем к верхней линейки зажимов автоматов (либо с одним из них, используя перемычку), четвёртюю клемму счётчика — выход «нуля» — подводим к шине нуля.
7. Перед включением счётчика в сеть определяем провода по типу (фазный, нулевой, защитный). В том случае, если отсутствует нулевой провод для определения фазного коснёмся их проводом, подключённым к индикатору, и он покажет, где находится фаза. Если присутствует защитное заземление его можно обнаружить по зелёной жиле.
8. После определения типов проводов производим обесточивание объекта, в сеть которого планируется подключение счётчика.
9. Затем «фазный» провод соединяем с первой клеммой, а «нулевой» с третьей клеммой счётчика.

Видео: схема подключения счётчика электроэнергии на 1 фазу

https://youtube.com/watch?v=nIA6rT3_fNY

Современный рынок приборов контроля и учёта электроэнергии предоставляет обширный выбор продукции, который подразделяется на несколько категорий. Каждая, из которых обладает преимуществами и недостатками. Зная эти параметры можно подобрать наиболее подходящий для себя счётчик и без проблем установить его в своём жилище.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

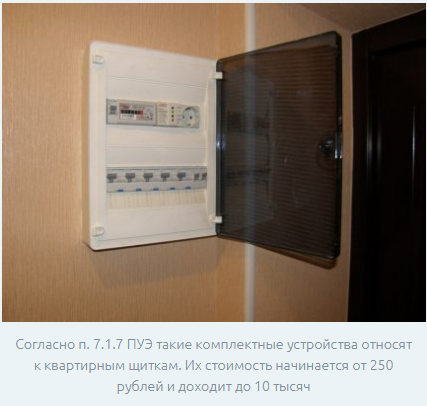

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

1. Однофазного счетчика.
2. Автоматических выключателей.
3. Клемм, шин, коммутаторов.
4. Устройств бесперебойного питания.
5. Вводного автомата (рубильника).
6. Устройства защитного отключения.
7. Элементов несиловых сетей (ТВ, интернет, телефон).
8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

1. Приходящую фазу.
2. Отводящую фазу.
3. Входящий ноль.
4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов

Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено»

Проверяют приборы поочередно. Только после этого активируют все рубильники.

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Правила установки электросчетчика в квартире

Покупая электросчетчик, обратите внимание на дату его выпуска и дату поверки. Узнать, когда счетчик поверялся, можно, изучив надпись на пломбе корпуса

Арабские цифры означают год поверки, а римские — квартал. Нельзя использовать оборудование с истекшими сроками поверки (они регламентируются ПУЭ).

Хотя конструкция щита правилами не определена, нормы установки электросчетчика в квартире содержат некоторые требования к его размещению:

• Доступность клемм и трансформатора электросчетчика.
• Простота демонтажа оборудования.
• Надежная фиксация; угол отклонения от вертикали должен быть не более 1 градуса.
• Конструкция крепежа должна обеспечивать обслуживание оборудования с лицевой стороны.

Электрический щит может быть изготовлен из металла, пластика или дерева.

1. Условия монтажа

Схема установки электросчетчика квартире должна соответствовать требованиям, изложенным в ПЭУ. Прибор фиксируется строго вертикально (наклон не должен превышать 1 градуса), чтобы обеспечить точность его показаний. Это требование распространяется на все типы электросчетчиков, хотя для работы электронного прибора угол наклона не имеет значения, строгая вертикальность необходима только индукционному счетчику.

Рекомендуемая высота установки электросчетчика в квартире – 0,8 до 1,7 метра над полом. При таком положении потребителю удобно будет снимать показания в ходе эксплуатации.

Правила безопасности

Электрический счетчик представляет собой объект повышенной опасности, поэтому в нем имеются предохранительные устройства (коммутационные аппараты), которые позволяют быстро обесточить оборудование для его обслуживания.

Коммутаторы прикрепляются на расстоянии не более 10 м от электросчетчика. Подобное устройство необходимо также опломбировать, чтобы у представителей поставщика услуг не было оснований подозревать вас в краже электричества.

Еще раз напомним, что установка электросчетчика в квартире выполняется специалистами энергетических компаний, самостоятельно делать этого не следует.

Подключение трехфазного счетчика через трансформатор

Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.

Схема с 10 проводами

Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.

Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:

1. Л1 – для ввода фазного провода (А, В или С);
2. Л2 – для выхода фазного провода;
3. И1 – для входа токоизмерительной обмотки;
4. И2 – для вывода токоизмерительной обмотки.

У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):

1. К1 – ввод фазной линии А;
2. К2 – ввод токоизмерительной обмотки силовой линии А;
3. К3 — вывод фазы А к потребителям;
4. К4 – ввод фазной линии В;
5. К5 – ввод токоизмерительной обмотки силовой линии В;
6. К6 — вывод фазы В к потребителям;
7. К7 – ввод фазной линии С;
8. К8 – ввод токоизмерительной обмотки силовой линии С;
9. К9 — вывод фазы С к потребителям;
10. К10 – ввод нулевого провода;
11. К11 – вывод нулевого провода.

Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.

Схема звездой

Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.

Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.

Схема с объединенными цепями напряжения и тока (с семью проводами)

Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.

Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.

Установка счетчика через испытательные блоки

Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:

1. Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
2. Подсоединения эталонного электросчетчика без отключения нагрузки;
3. Замены электросчетчика при отключении цепей только в испытательной коробке.

Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).

Советы специалистов

Перед началом работы, получаем разрешение на выполнение работ по монтажу. Надежно закрепляйте прибор и электрический щит. Приобретая провода, следует учитывать сечение подающего провода. Для проведения работ, лучший материал сердечника – медь. Следить за правильной разводкой проводов при монтаже.

По окончании работ, обязательно провести прием и опломбирование прибора учета. До этого момента, берется оплата за каждого члена семьи. А это накладно. Самое главное правило, отключить электроэнергию, на все время работы. Не проводить любые работы под напряжением.

Пускай в Вашем доме всегда будет светло и радостно.

Схемы подключения электросчетчика

Схема подключения однофазного (индукционного) электросчетчика.

Схема однофазного счетчика электрической энергии.

Фазный провод и токовая катушка обозначены красным цветом; нулевой провод и катушка напряжения обозначены синим цветом.

Схема подключения трехфазного электросчетчика прямого действия (подключения).

Подключение трехфазного электросчетчика.

Фаза “А” обозначена желтым цветом, фаза “В” – зеленым, фаза “С” – красным, нулевой провод “N” – синим цветом; L1, L2, L3 – токовые катушки; L4, L5, L6 – катушки напряжения; 2, 5, 8 – винт напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – клеммы для подключения электропроводки к счетчику.

Схема подключения трехфазного электросчетчика через трансформаторы тока.

Схема подключения трёхфазного электросчётчика через трансформаторы тока.

Подключение

схема подключения однофазного счетичка

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
8. От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
10. Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
11. Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
12. Подключить нагрузку к автоматам, нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.

В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый

Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика.

Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.

Нуль подключается к седьмому и тянется от него на 8 контакт.

Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.
