Подключение двухклавишного выключателя: схемы, советы, инструкция

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

1. Корпус, который вставляется в короб в стене.
2. Двух кнопок из пластика.
3. Клемм или винтов для подключения кабелей (обычно состоит из трех клемм – одной входной и двух выходных).

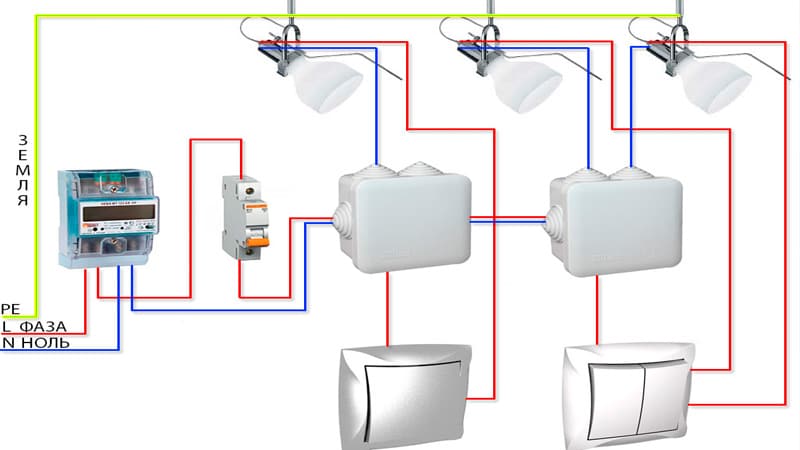

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки – его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

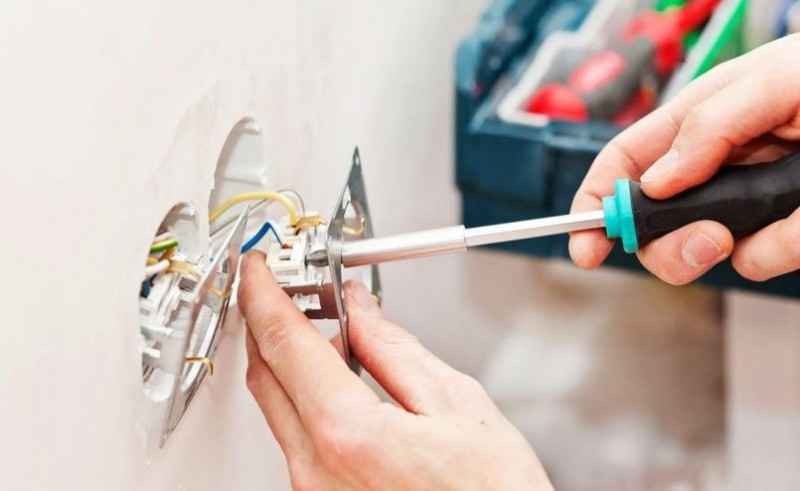

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Как подсоединить две лампочки к двойному выключателю

В распред. коробку завели питание фаза-ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.

Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.

Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.

Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.

Конструкция и принцип действия двухклавишного выключателя

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?
А именно: появляется еще два проводка для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте. К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.
Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой.
Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. Предлагаем вам небольшой видеоматериал по подключению переключателя с двумя кнопками: Итоги или почему лучше быть хоть немного электриком Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин

Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4. До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.
Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера. Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов: Синий, голубой цвет используются как нейтральная токопроводящая жила; Желто-зеленый для заземления; Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков. Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 красный провод.

Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Перед началом работы разберите выключатель, снимите с него внешние клавиши. В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Не проводите никакие работы с электропроводкой, подключенной к сети!

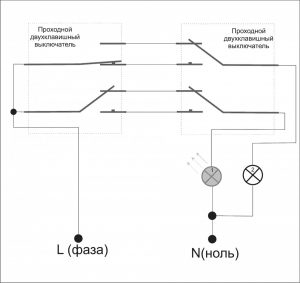

Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Подключение

После изучения конструкции выключателя можно выполнять непосредственное подключение выключателя. Тем, кто впервые столкнулся с подобной задачей, рекомендуется заранее составить схему, по которой будут прокладываться провода к выключателю и осветительным приборам.

Стандартная схема подключения включает в себя фазный провод, находящийся под напряжением. Он обозначается буквой L и через выключатель подводится к светильнику. Кроме него существует нулевой или нейтральный провод N, который подводится напрямую к патрону осветительного прибора. При наличии провода заземления, он также подключается напрямую к светильнику.

Провода могут быть проложены закрытым или открытым способом, если это предусматривает схема подключения. В первом случае потребуется устройство штроб в стенах, в во втором – гофрированные трубы или кабель-каналы. При скрытой проводке под выключатель в стене высверливается отверстие.

Для того чтобы обеспечить надежное подсоединение и качественный контакт с клеммами, конец каждого проводника зачищается примерно на 1-1,5 см. При использовании многожильных проводов, рекомендуется провести опрессовку их концов. К двухклавишному выключателю подводится три провода. Первый является фазным и подается на вход, а второй и третий идут на выход и подводятся непосредственно к светильнику. Нулевой и заземляющий проводники соединяются с контактами источников света. Место ввода фазного провода указывается внутри выключателя стрелкой. Сама фаза определяется тестером.

После того как все провода установлены на свои места и выполнено подключение двойного выключателя с подсветкой, необходимо произвести изоляцию потенциально опасных мест. Затем вся конструкция вместе с проводами устанавливается в монтажную коробку и закрепляется растяжками при помощи винтов. По завершении основных работ нужно установить на место декоративную панель и обе клавиши.

При наличии подсветки, для подключения двойного выключателя необходимо воспользоваться дополнительными проводками, соединенными с мини-индикаторами, установленными на клавишах. Один из них соединяется с фазой на входе в верхней части, а другой – с одним из проводов, идущих к светильникам. Когда свет будет выключен, цветные индикаторы продолжат светиться на каждой клавише.

Как подключить люстру с тремя лампочками к двухклавишному выключателю

Многие горе-электрики, не зная, как подсоединить двухклавишный выключатель с люстрой, оснащённой несколькими лампами, попросту подключают источник освещения к одной клавише. Тем не менее, данная манипуляция неправильная, так как все возможности регулятора не задействованы.

Зачастую фаза в люстре имеет фиолетовую изоляцию (схема)

Рассмотрим, как выглядит подробная схема заданного подключения. Как видим из схемы, нам необходимо разделить провода, которые идут к патронам люстры в месте их соединения на две группы. Одна группа станет ответвлением к первой клавише выключателя, а другая — ко второй.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Что из себя представляет двойной выключатель

Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычный выключатель с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.

Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип выключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Монтаж

После всех проделанных действий у вас в руках должен оказаться голый каркас выключателя. Теперь самое сложное правильно подключить провода к контактам. Поскольку задача выключателя заключается в том, чтоб передавать напряжение с фазы на нужные вам контуры, а ошибка может заключаться в том, что вам бы хотелось, чтоб кнопка, которая находится ближе к вам, включала одну лампочку, а вторая уже две, а не наоборот.

Для того, чтоб обнаружить центральный контакт, вам стоит обратить внимание на маркировку, или оценить ситуацию визуально – часто место под него оставляют в самом центре выключателя, в гордом одиночестве.

В случае, если он расположен не в центре, а схемы читать вы не умеете, то на помощь вам прийти может проверочная отвертка, которая обладает очень интересной и полезной функцией – прозвон на аккумуляторе. Для этого вам нужно взять винт или простой гвоздик и засунуть его в проверяемый контакт. Дальше беретесь за винт пальцами, а другие контакты проверяете тестером.

Поскольку мы разбираемся, как правильно подключить выключатель на две лампочки и больше, то нужно начинать переключать выключатели.

Теперь, когда вы определились с центральным контактом, к нему подличаете фазу, а в контакты под кнопки фиксируете провода от люстры или светильников. Все это дело теперь нужно закрепить в подрозетнике, одеть декоративную рамку, а затем и клавиши.

Как видите, установка двойного выключателя своими руками достаточно простое занятие, практика в котором поможет вам в будущем делать это быстро и легко.

Обычный выключатель на одну лампу

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Последовательность проведения света в комнате

1. Последовательность проведения света в комнате имеет свою специфику:
2. сначала нужно обесточить жилье, отключив рубильник на разъединительном щитке или автоматические выключатели проверить отключение тока можно, всунув светильник в розетку (если не горит, значит все отключено);
3. перед установкой оголенные части нужно зачистить;
4. проходной нулевой провод от щита необходимо объединить с двумя контактными группами;
5. второй фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
6. цвет проводов разных групп должен быть разным (первый провод подключается к фазе одной группы светильников, второй – подсоединяется к другой группе);
7. фазные провода крепятся к своим группам потребителей;
8. нулевой проводок от щитка присоединяется к нулевым проводкам светильников (двухклавишный выключатель объединяет две группы потребителей);
9. нужно тщательно продумать безопасность нахождения большого количества объединений, находящихся в разделочной коробке (хорошо скрутить, припаять);
10. выключатель аккуратно крепится к коробке на стене (монтажная проволока очень жесткая);
11. на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, надежно фиксируется с корпусом;
12. Индикатор напряжения поможет проверить, правильно ли функционирует проходной выключатель.

Иногда возникает необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая разнообразная: главное, чтобы было комфортно.

Как найти фазный провод? Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.

• Разъяснить ситуацию поможет следующий способ:
• кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
• включается напряжение на щитке;
• индикаторной отверткой притрагиваются к оголенным частям;
• фазный тот провод, при касании с которым загорится лампочка.

Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

• отключить электроэнергию;
• разобрать корпус выключателя, сняв клавишу и рамку защиты;
• определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
• определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
• выполнить подсоединение проводов согласно их назначению;
• заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

• отключение системы электрического питания;
• разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
• определение обозначения фаз;
• зачистка кончиков трёхжильного провода;
• подключение «провод-фазы» на контакт, обозначенный литерой «L»;
• подключение оставшейся пары проводов на контакты клавиш;
• на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
• проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

• установка проходного выключателя на постоянное место;
• подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.
