Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

2 Уменьшение гидравлического сопротивления воды

Также это важно для предотвращения закипания воды, особенно если используется печное отопление. Если это произойдёт, то ремонт или замена теплообменника может обойтись в круглую сумму. Если говорить об отоплении с установкой циркуляционного насоса, то от его мощности зависит скорость движения воды

При естественной схеме эти показатели увеличиваются за счёт таких факторов:

Если говорить об отоплении с установкой циркуляционного насоса, то от его мощности зависит скорость движения воды. При естественной схеме эти показатели увеличиваются за счёт таких факторов:

• внутреннего сопротивления;
• отличия в давлении на входе и выходе устройства.

Сопротивление системы отрегулировать непросто. Это связано со сложными математическими расчётами, огромным количеством факторов, входных данных, которые нужно учитывать. Но есть и общие правила расчётов, которые применяются и позволяют (хотя и приблизительно) отрегулировать необходимое сопротивление системы.

Основными факторами, из-за которых снижается скорость движения воды, являются:

• сопротивление труб и стенок;
• уменьшение самого контура, появление сужений за счёт установки фитингов и кранов.

Если скорость движения теплоносителя небольшая, то и сопротивление от стенок водяного контура и труб практически нулевое. Исключением из правила являются тонкие и длинные трубы, которые применяются для тёплого пола. Для него устанавливают отдельный циркуляционный насос.

Отопление с естественной циркуляцией из полипропиленовых труб делать нежелательно, поскольку они соединяются фитингами с намного меньшим диаметром. То есть, выбирая трубы для такой схемы, необходимо учитывать фактор наличия технических сужений при монтаже системы.

Двухтрубные системы отопления с нижней разводкой

Рис. 6. Схема двухтрубной водяной системы отопления с нижней разводкой и естественной циркуляцией теплоносителя

Отличается от системы с верхней разводкой тем, что подающий трубопровод прокладывается снизу рядом с обратным (рис. 6) и вода по подающим стоякам движется снизу-вверх. Пройдя через отопительные приборы, вода по обратным подводкам и стоякам поступает в обратную магистраль и из нее в котел. Удаление воздуха из системы осуществляется через воздушные спускники (краны Маевского), устанавливаемые на всех отопительных приборах, или с помощью автоматических воздухоотводчиков, устанавливаемых на стояках или специальных воздушных линиях. Системы отопления с нижней разводкой, так же как и с верхней, могут быть спроектированы с одним или несколькими контурами, с тупиковым и попутным движением теплоносителя (рис. 7) в подающей и обратной магистралях.

Рис. 7. Примеры схем двухтрубных систем отопления с естественной циркуляцией воды и нижней разводкой подающего трубопровода

Системы с нижней разводкой и естественной циркуляцией теплоносителя применяются крайне редко потому, что имеют большое количество конечных радиаторов, требующих установки воздушных спускников. А так как в этих системах имеются расширительные бачки, сообщающиеся с атмосферой и вовлекающие воздух в циркуляционное кольцо, то процедура стравливания воздуха из радиаторов становится почти еженедельной. Для устранения этого недостатка трубопроводы подачи горячей воды закольцовывают так называемыми воздушными трубопроводами, которые собирают воздух и выводят его в расширительный бачок выше стоящей в нем воды (рис. 8-9).

Рис. 8. Схема двухтрубной системы отопления нижней разводкой, отводящей воздушной линией и естественной циркуляцией

Рис. 9. Схема двухтрубной системы отопления с нижней разводкой, отводящей воздушной линией и естественной циркуляцией: 1 — котел; 2 — воздушная линия; 3 – нижняя разводка; 4 — подающие стояки; 5 — обратные стояки; 6 — обратная магистраль; 7 — расширительный бак

Такие системы применяются еще реже, поскольку они напоминают системы с верхней разводкой и требует почти такого же количества труб. В общем, теряется преимущество их применения: трубные стояки пронизывают комнаты от пола до потолка, а весь смысл нижней разводки системы отопления в том и состоял, что при нем в комнатах (хотя бы на верхнем этаже) исчезали стояки.

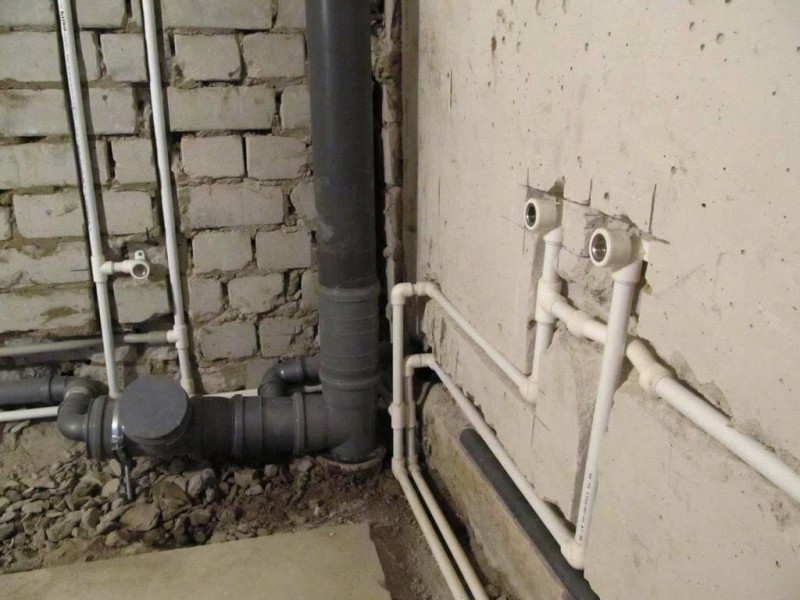

Трубы для разводки

Материал труб имеет важное значение при монтаже системы отопления. Довольно часто выбирают изделия из металлопластика, полипропилена, меди. Нередко используются оцинкованные трубы и модели из нержавейки

Нередко используются оцинкованные трубы и модели из нержавейки.

Каждый тип труб заслуживает отдельного рассмотрения:

• Стальные изделия. Их сваривают друг с другом. Если трубы изготовлены из нержавейки или оцинковки, соединение элементов осуществляется на резьбу. Сложность монтажа таких изделия выше, чем в случае с трубами из других материалов. Это объясняет, почему для монтажных работ требуется вызвать профессионалов.
• Медные модели дольше служат. Подобные изделия способны выдержать существенное давление теплоносителя. Медные трубы спаивают друг с другом. Они используются довольно редко, поскольку стоимость материала высока.
• Полипропиленовые трубы. Материал отличается практичностью и дешевизной. Такие трубы могут быть армированы алюминием и стекловолокном. Соединяют их методом спайки. К преимуществам применения медных труб относятся дешевизна и легкость установки.
• Трубы из металлопластика. Если выбран этот материал, особых навыков для установки системы не потребуется. На внутренней поверхности труб не появляется осадка. Элементы системы соединяют фитингами. К недостаткам труб относят увеличение риска протечек с каждым годом.

Такие особенности выбора труб из различных материалов необходимо учитывать.

Как видно, существует множество особенностей создания разводки в частном доме. Это обусловлено различиями в площадях строений и их этажности

При выборе определенной схемы важно учитывать такие параметры. Установка системы отопления должна подчиняться заранее созданному плану разводки. При проектировании схемы лучше заручиться поддержкой профессионалов

Это поможет сделать систему отопления максимально эффективной

При проектировании схемы лучше заручиться поддержкой профессионалов. Это поможет сделать систему отопления максимально эффективной.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам

Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Порядок монтажа

Собирается однотрубная система следующим образом:

• В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
• На стены вешаются радиаторы отопления.
• На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
• Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
• В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
• Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

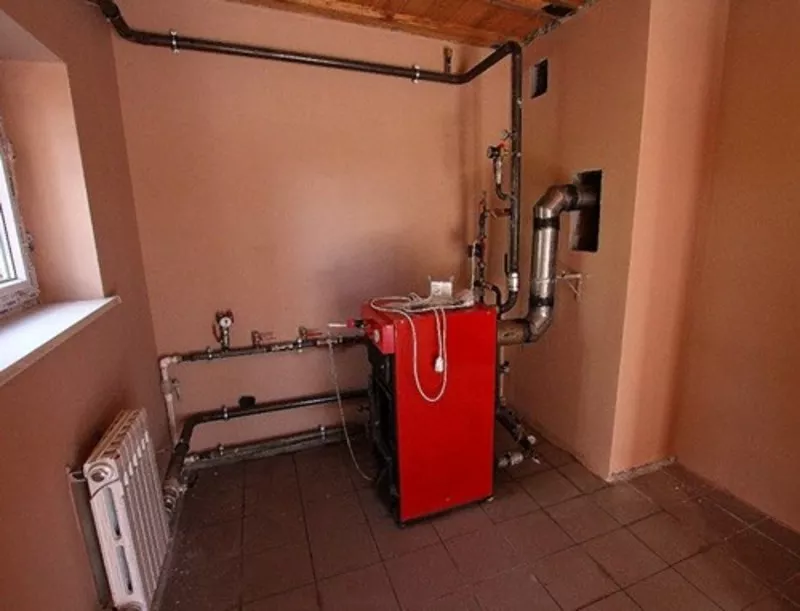

Что нужно для подключения газового котла

Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности  на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Самотечное двухтрубное отопление

При использовании схемы с попутным движением воды все кольца циркуляции получаются одинаковыми по длине, поэтому радиаторы прогреваются одинаково. Но такие схемы используются редко из-за большого расхода трубных материалов. Чаще всего стараются улучшить характеристики тупиковой системы путем монтажа двух или нескольких контуров вместо одного.

Двухтрубная система — это два отдельных трубопровода, проведенные параллельно: один для горячей воды (от котла), второй — для охлажденной (прошедшей через отопительные приборы). Отопление с применением двух контуров можно установить, если использовать верхнюю разводку и трубы с диаметром 32 мм или более.

Вода от котла поднимается в распределительный бак, из которого спускается к отопительным приборам самотеком. Если диаметр трубопровода слишком маленький, создается высокое гидравлическое сопротивление, которое препятствует циркуляции.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Системы с искусственным побуждением движения теплоносителя

Схемы открытой системы отопления с насосом в любом случае подразумевают использование соответствующего прибора. Это позволяет увеличить скорость перемещения жидкости и сократить время на обогрев дома. Поток теплоносителя в этом случае движется со скоростью около 0,7 м/с, поэтому теплоотдача становится более эффективной и все участки системы теплоснабжения прогреваются одинаково.

В процессе монтажа системы отопления открытого типа с насосом следует учитывать несколько особенностей:

• Наличие встроенного циркуляционного насоса требует подключения к системе электропитания. Для бесперебойной работы при аварийном отключении электричества насос рекомендуется устанавливать на байпас.
• Насосное оборудование должно стоять на обратной трубе перед входом в котел, на расстоянии до 1,5 метров от него.
• Насос врезается в трубопровод с учетом направления движения теплоносителя.

Комплектация системы

Отопление открытого типа в частном доме требует установки котла, который работает на твердом топливе или мазуте. Дело в том, что такой тип отопления характеризуется периодическим образованием воздушных пробок, которые могут стать причиной аварии при использовании электрических и газовых котлов.

Рассчитать мощность котла отопления можно по стандартной схеме, согласно которой для обогрева 10 м2 площади помещения требуется 1 кВт энергии плюс 10-30% в зависимости от качества теплоизоляции.

В качестве материала для расширительного резервуара не стоит использовать полимеры, оптимальным вариантом в этом случае будет сталь. Объем бака зависит от площади отапливаемого помещения, к примеру, в системе теплоснабжения небольшого строения высотой в один этаж может использоваться расширительный бачок на 8-15 литров.

Что касается труб для схемы системы отопления с циркуляционным насосом, то в этом случае могут использоваться следующие материалы:

• Сталь. Для такого трубопровода характерна высокая теплопроводность и устойчивость к высокому давлению. Однако монтаж имеет некоторые сложности и требует использования сварочного оборудования.
• Полипропилен. Такая система отличается не сложным монтажом, прочностью и герметичностью, она способна выдерживать температурные колебания. Полипропиленовые трубы характеризуются безупречной эксплуатацией на протяжении четверти века.
• Металлопластик. Трубы из этого материала устойчивы к коррозии, на их внутренних стенках не образуются отложения, препятствующие естественному движению теплоносителя. Однако стоимость такой системы достаточно высокая, а срок ее эксплуатации составляет всего 15 лет.
• Медь. Трубопровод из меди считается самым дорогим, но он отлично переносит высокую температуру, до +500 градусов, и характеризуется максимальной теплоотдачей.

Последовательность действий при самостоятельном монтаже системы

Обустройство отопительной системы открытого типа подразумевает последовательное выполнение следующих работ:

• Установка отопительного котла. В зависимости от габаритов, оборудование надежно и прочно фиксируют на полу или закрепляют на стене.
• Разводка труб. Трубопровод монтируется в соответствии с ранее составленным проектом и выбранной схемой. На этом этапе нельзя забывать о рекомендованном уклоне по всему контуру.
• Монтаж приборов отопления и их подключение к общему трубопроводу.
• Установка расширительного бачка и его теплоизоляция (при необходимости).
• Соединение элементов системы.
• Тестовый запуск, в процессе которого выявляются места не плотного соединения.
• Начало работы отопительной системы.

На выходе из котла рекомендуется установить температурный датчик, с помощью которого контролируется эффективность работы системы теплоснабжения открытого типа.

Особенности систем с принудительной циркуляцией теплоносителя

Для качественной и эффективной работы принудительной схемы системы отопления открытого типа с насосом требуется монтаж соответствующего оборудования. При этом необходимо правильно выбрать насос и место для его установки.
