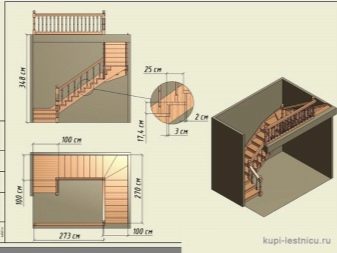

Чертёжи лестницы на второй этаж дома

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Материалы:

1. Грунтовка;
2. Уайт — спирит;
3. Краска по металлу
4. Так же для двух косоуров используют квадратную трубу из профиля.
5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

• Резка заготовок;
• Изготовление кобылок, то есть узлов для присоединения ступеней;
• Сваривание опорных уголков;
• Монтаж косоуров;
• Приваривание ступеней и перил;
• Шлифовка;
• Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет

Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы

А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)	Количество ступеней	Количество проступей	Диаметр лестницы (140, 150, 160, 170см)	Диаметр лестницы (180, 190, 200см)
от	до	Угол поворота лестницы	Угол поворота лестницы
210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
310	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Проектирование

Проектирование лестницы – тщательный процесс, который включает в себя множество этапов и расчетов. Необходимо рассчитать ряд показателей, чтобы лестница была не только красивой, но и максимально удобной в эксплуатации.

Высота конструкции

Для ее расчета следует измерить расстояния от пола нижнего до пола верхнего этажа. В учет стоит принимать перекрытие между этажами. Точная высота рассчитывается путем сложения высоты от пола до потолка и высоты перекрытия.

Подступенок

Чтобы по лестнице было удобно ходить, при этом не создавалась сильная нагрузка, важно определить высоту подступенка. В идеале данный показатель может варьироваться в диапазоне от 15 до 20 см

Это позволяет комфортно подниматься по лестнице. Если высота будет меньшей, при подъеме шаг будет сбиваться, появится риск споткнуться и получить травму.

Количество и ширина ступеней

Для определения количества ступеней необходимо поделить высоту лестничной конструкции на высоту подступенка. Для обеспечения комфорта при ходьбе по лестнице немаловажным показателем является ширина ступеней. Наиболее оптимальными размерами принято считать показатели от 23 до 40 см. Для более точного расчета необходимо учитывать среднюю ширину шага. От этой величины нужно отнять высоту подступенка, умноженную на 2. Результатом вычисления и станет самая оптимальная ширина.

Размеры лестницы

Ширину самой лестничной конструкции следует подбирать на усмотрение владельца дома. Для удобной переноски мебели на верхний этаж нужно, чтобы ширина составляла минимум 1 м. Согласно нормам пожарной безопасности, для эвакуации людей ширина должна быть 0,8 метра. Рекомендуется, чтобы ширина маршевого пролета была кратна ширине ступеней (хождение по лестнице будет максимально удобным).

Угол

Обязательно рассчитайте уклон конструкции и расположение проема в потолке. В противном случае будет высок риск падения с лестницы или получения травмы головы в ходе подъема. Уклон зависит от площади, отведенной под лестницу. Чем круче подъем, тем меньшее пространство занимает конструкция. Максимальный градус уклона – 36, минимальный – 23.

Проем

Высота проема прямо пропорциональна углу наклона. Чтобы правильно зафиксировать в проекте конструкции положение проема, необходимо произвести расчет.

Угол установки лестницы следует обозначить на стене.
Верхнюю и нижнюю точку нужно соединить линией, по которой будут устанавливаться опорные элементы ступеней.
На данной линии следует найти точку, где расстояние до потолка будет равно 2 м. От этого места следует провести линию к потолку. Это первая граница проема.
Под прямым углом к данной линии вычерчивают другую линию, которая будет эквивалентна ширине лестничной конструкции. Ее чертят на потолке и полу

Важно, чтобы линии находились строго напротив друг друга.
Проем по намеченным параметрам вырезают до установки лестничного сооружения.

С учетом данных параметров вы сможете приобрести или создать своими руками деревянную лестницу, которую будет комфортно использовать всем членам семьи. Для более качественного проектирования дублируйте чертежи, делайте отдельные схемы для конкретных узлов. Так вы сможете точно определиться с толщиной, длиной и другими параметрами всех элементов.

Монтаж деревянной лестницы

После того как выбран тип конструкции и составлен проект, приступают к установке. Монтаж компонентов маршевой лестницы осуществляется в такой последовательности:

• несущие элементы;
• ступеньки;
• ограждения.

После сборки конструкции останется лишь провести декоративную отделку.

В вопросе выбора породы древесины для строительства лестницы учитывают нормативы по несущей способности сооружения

Это не менее важное требование к безопасности эксплуатации, чем угол наклона и высота ступеней. Чтобы лестница в загородном доме выдерживала нагрузки, ее несущая способность должна быть не менее 300 кг на 1 м2. По прочности лучше подходят бук, тик, дуб, орех, клен

По прочности лучше подходят бук, тик, дуб, орех, клен.

Для изготовления несущих элементов берут брус толщиной не менее 40 мм. Если лестница на косоурах, выпиливают пазы в соответствии с рассчитанными параметрами ступеней. Если на тетивах — делают пазы на глубину не более половины толщины доски. От краев бруса отступают 40 мм.

Установка перил на деревянную лестницу

Работу осуществляют в следующем порядке:

1. Устанавливают опорные стойки, которые в дальнейшем станут ориентирами для монтажа балясин и поручней. При возведении прямой маршевой лестницы достаточно двух стоек в крайних точках сооружения; если конструкция поворотная, дополнительная опора нужна на изгибе.
2. Между стойками натягивают бечевку.
3. На ступенях или тетивах отмечают места для установки балясин. Если выбраны тетивы, нужно не делать на них пазы под столбики, а спилить последние под имеющимся углом.
4. Балясины фиксируют. Для этого используют либо деревянные шканты и клей, либо саморезы. Гвозди применять не рекомендуется.
5. К столбикам прикрепляют поручень, делая специальные пазы или используя саморезы.
6. Зазоры зашпаклевывают. Когда конструкция высохнет, дефекты зашлифовывают, поверхность элементов очищают.
7. Выполняют декоративное оформление перил.

Поскольку натуральная текстура — главное достоинство дерева, для отделки ограждения лучше использовать лак, например, паркетный. Наносят средство в два слоя.

Как закрепить ступени на деревянной лестнице

К косоуру ступени прикручивают саморезами. В случае с тетивами, помимо пазового, используют и другие способы крепления:

• при помощи опорных брусков;
• на кронштейн, насквозь проходящий через тетиву;
• с применением зигзагообразной подставки по типу косоура.

Использование пазов обеспечит наибольшую безопасность.

Алгоритм расчета конструкции

В настоящее время есть большое количество онлайн-калькуляторов расчета параметров лестниц, но не каждый умеет ими пользоваться. В статье мы рассмотрим азы самостоятельного расчета всех размеров конструкции. Из каких элементов состоит лестница и какие требования к ним выдвигаются?

Таблица. Составляющие стандартной лестницы.

Наименование элемента	Назначение и краткое описание требований
Тетивы	Доски, поддерживающие ступени с торцов, чаще всего фиксируются к стенам, имеют специальные углубления для фиксации.
Косоуры	Прочные балки, служащие опорой ступеням. Ступеньки нижней плоскостью опираются о вырезанные горизонтальные площадки в этих балках.
Вертикальная стойка	Опорный столб, используемый в винтовых конструкциях. К стойке одной стороной прикрепляются все ступеньки, поэтому она несет максимальные нагрузки. Изготавливается из толстых деревянных балок или металлического проката.
Ступенька	Главный элемент конструкции, может изготавливаться из досок или металла. Минимальная ширина должна позволять двум людям проходить встречными направлениями. Рекомендуется длина не менее 80 см. Глубина ступеньки в пределах 25 см.
Подступенок	Поддерживает ступеньку в вертикальном положении, скрывает места соединения, выполняет декоративную функцию. Высота подступенка ≈ 17 см.
Перила и поручень	Повышают безопасность передвижения, рассчитываются на максимальные боковые усилия (не менее 150 кг). Рекомендованная высота 100 см.
Лестничная площадка	Ставится только на маршевых поворотных лестницах, дает возможность отдыхать и изменять направление движения.
Столбики	К ним фиксируются торцы перил, изготавливаются из более прочных материалов, чем перила.

Элементы маршевой лестницы

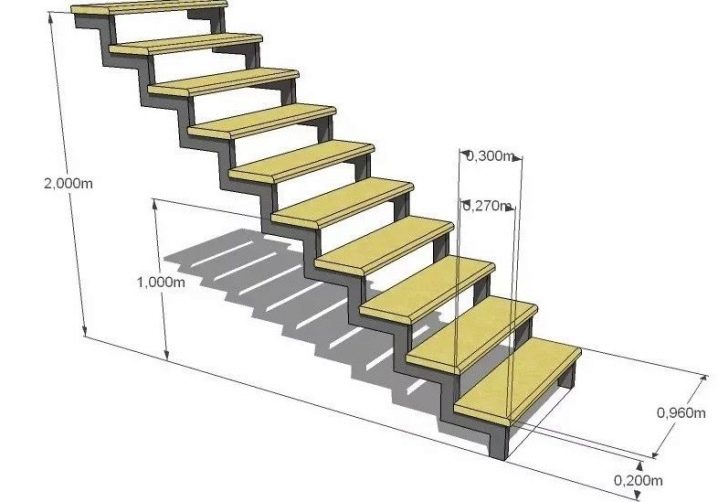

Во время расчета размеров лестницы надо пользоваться рекомендованными исходными данными.

• угол наклона 30–50°;
• высота подступенка 15–20 см;
• высота перил 90–120 см;
• ширина досок для ступенек 22–30 см.

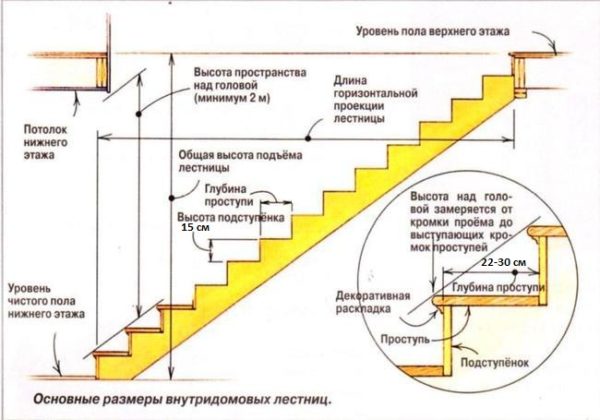

Основные параметры лестницы

Свои особенности существуют при расчете лестниц, устанавливаемых в чердачных пролетах

Нужно принимать во внимание требования по расстоянию между головой поднимающегося и потолком. Если этот параметр не соблюдать, то возможны два негативных последствия: травма головы о край пролета или постоянное сгибание из-за боязни получить такое повреждение

Расчет ступеней для лестницы

Особенности изготовления винтовой лестницы

Изготовление и монтаж деревянных лестниц винтового типа на второй этаж гораздо сложнее, чем маршевых. Но, с другой стороны, они позволяют экономить полезную площадь и помещаются там, где для маршевой конструкции было бы недостаточно места.

Винтовые конструкции экономят жилое пространство

Самый оптимальный вариант – это установка спиральной конструкции с центральной опорой. В данном случае ступени в форме треугольника либо трапеции крепятся непосредственно к ней. Для придания конструкции надежности опорный столб со специально приделанной пятой ставится вертикально и бетонируется у основания.

Установка винтовой лестницы

В ступенях с более узкого края проделываются отверстия, с помощью которых их нанизывают на опорную трубу. Между ступенями устанавливаются вставки в форме цилиндра, которые определяют высоту конструктивных элементов. Последняя ступень на верхнем ярусе устанавливается заподлицо проему в перекрытии на втором этаже и выступает в качестве дополнительного опорного элемента.

Чтобы было удобно спускаться и подниматься, вертикальный интервал между рядами ступеней должен составлять не менее двух метров. А ширина лестничного пролета в чистоте – не менее 90 см.

Зачастую прибегают к более компактным моделям винтовых лестниц. Позволительно это лишь тогда, когда ею не планируют пользоваться часто. Это касается, к примеру, дачных лестниц или для подъема на чердак.

Самой удобной глубиной проступи считается от 15 см у центрального столба и от 35 см с внешнего края. Высота подступенка равняется в среднем около 20 см. Однако иногда можно и вовсе от них отказаться. Это позволит сделать конструкцию более удобной, снизить ее вес, а также сократить затраты на строительные материалы.

Читайте подробную статью о том, как самостоятельно изготовить деревянную винтовую лестницу.

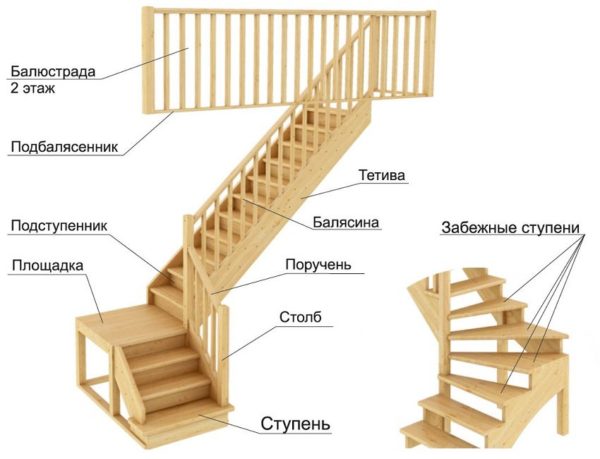

Элементы строения

Новичкам при изготовлении деревянной лестницы своими руками, требуется знать, какие части входят в лестницу, опытным мастерам обновить знания:

• Поворотная площадка – зона, которая делит маршевые пролеты;
• Маршевый пролет – ступеньки конструкции, идут по прямой линии;
• Ступени – горизонтальные элементы лестницы;
• Подступеньки – вертикальные элементы;
• Балясина – опорные брусья перил;
• Фризовые ступени – первая и последняя ступеньки каждого из этажей;
• Забежные ступеньки – дают делать поворот лестницы;
• Тетиво – боковой толстый брус, который соединяет ступени;
• Косоур – балка, которая крепит ступеньки, обычно либо из дерева, или из металла.

Особенности устройства

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Самые необычные сорта тыквыRead

Косоуры могут сооружаться из таких материалов:

• Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
• Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
• Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Виды лестниц

Наиболее часто в частных домах или в коттеджах на территории дачи можно встретить:

• винтовую лестницу;
• маршевую лестницу;
• лестницу на больцах.

Давайте изучим их более досконально, чтобы понять, какая лестница лучше подойдет для монтажа своими руками.

Винтовые лестницы

Винтовые конструкции используют для дачи или дома небольших размеров. Снять размеры и сделать чертежи можно и своими руками. В первую очередь важны размеры ступеней.

Средняя длина ступени конструкции колеблется от 50 см до 1 м. Значит, общая длина всей конструкции будет занимать от 1-го до 2-х метров, то есть, поднимать по ней какие-то габаритные предметы уже не получится.

Может подобная конструкция и не совсем удобна, но зато она требует чрезвычайно мало места.

Винтовые конструкции часто используются в виде вспомогательных лестниц для подъема на второй этаж, являющимся чердаком или жилой мансардой. На фото изображена данная винтовая конструкция.

Расчет ступеней производится по определенной схеме, при которой размер их ширины должен быть не меньше 20 см, а размер самой широкой части не должен превышать 40 см.

Ступени данной конструкции могут быть самой различной формы. Крепление ступеней в виде клиньев делается вокруг специальной стойки (как правило, для стойки используется металл).

Монтаж ступеней производится таким образом, чтобы более узкая сторона была закреплена на стойке, а широкая монтировалась на балясины или стену.

На фото ниже показан пример данного крепления винтовых ступеней.

Винтовые конструкции располагают как около несущих стен, так и посередине помещения. Несмотря на то, что они крайне выгодны в плане экономии пространства, их изготовление не столь популярно.

Данные момент объясняется определенной степенью опасности, который, так или иначе, возникает при эксплуатации конструкции.

Подъем и тем более спуск требуют определенной аккуратности и внимательности от домочадцев, поэтому если в доме имеются дети, винтовая лестница является не самым лучшим вариантом.

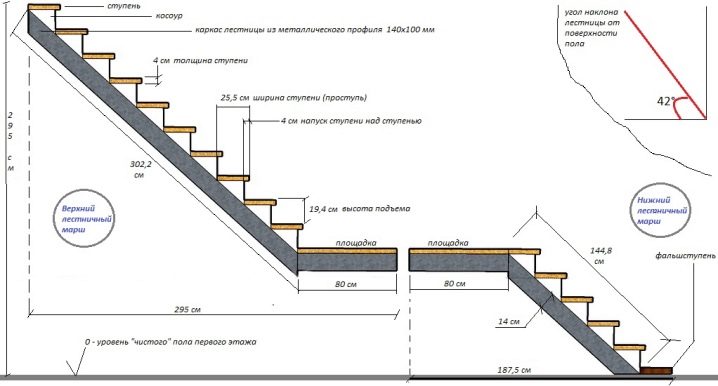

Маршевые конструкции

Расчет и создание данных конструкций изначально учитывает стандартные биомеханические движения человека при подъеме и спуске по ступенькам, в связи с чем лестницы чрезвычайно удобны и популярны.

Но для подобного проекта требуется достаточно места, поэтому сделать маршевую конструкцию можно не в любом доме, и уж тем более не внутри маленькой дачи.

Расчет конструкции делается таким образом:

• для начала производят измерение высоты стены и длины пола;
• после расчет требует прорисовки треугольной конструкции (катетами будут стена и напольное покрытие, а гипотенузой — лестница). Идеальным расположением является расположение конструкции на второй этаж под углом в 45 градусов.

Как видите, данную работу и чертеж выполнить чрезвычайно легко, расчет не требует много усилий, и вы вполне можете сделать все своими руками.

При этом в каждом марше должно содержаться минимум 3 ступени и не более 15 ступеней. Если нарушить данный расчет, пользоваться конструкцией будет неудобно.

Маршевая лестница, ведущая на второй этаж, бывает как открытой, так и закрытой. В закрытой конструкции у ступеней имеются подступенники, открытая конструкция подступенников не имеет.

Лестничный пролет при этом может быть как прямым, так и иметь поворот. Для прямого пролета нужна большая длина, поворотная конструкция занимает гораздо меньше площади.

Профессионалы советуют делать подобную лестницу вдоль стены, тогда под ней еще можно будет поместить небольшое подсобное помещение, таким образом, использовать пространство с максимальной пользой.

На фото ниже представлен вариант лестницы, ведущей на второй этаж, с расположенной под ней подсобкой.

Лестницы на больцах

Это лестничные пролеты, закрепленные штырями или болтами (дословный перевод с немецкого языка).

Крепление деревянных ступеней для подъема на второй этаж производится к несущей стене специальными больцами.

Данная конструкция выглядит очень легко и свободно и идеально подходит, если в доме было произведено устройство интерьера в стиле хай-тек.

Тем не менее, такие конструкции являются чрезвычайно популярными.

Со стороны лестница кажется легкой и невесомой, но при этом имеет необходимую надежность и прочность.

Рассчитать подобную конструкцию можно своими руками, при этом расчет должен учитывать применение специальной резиновой прослойки для болтов (резиновые прокладки предохраняют стену от появления трещин, а также улучшают фиксацию самих креплений).

На фото ниже изображены варианты лестниц на больцах.

Фото:

Как закрепить столб лестницы и балясины

Чтобы обеспечить прочность лестницы и оград конструкции, ставятся столбы для опоры. Часто дерево не дает гарантий от трещин столба, иногда подлежит деформации. Поэтому если вы своими руками изготавливаете столбы лестницы, вам понадобятся две прямые доски, которые необходимо склеить друг с другом. Обычно применяется стандартная деталь в качестве столба, которую изготавливают на станке.

На крайних частях ступеней делается разметка, куда будет установлены балясины и столбы для опоры. Далее просверливаются дыры. После этого в них вставляют шканты, которые выступают примерно на 15мм. Далее в балясинах делаются отверстия сверлом. Столбы устанавливаются в начале и конце лестницы. Основания балясин смазываются клеем, и насаживаются на шканты. Балясины располагают в вертикальном положении параллельно друг другу. Ждем высыхания клея.

После этого изготавливаются перила. Края необходимо спиливать под углом. Перила приклеиваются к балясинам, далее необходимо снизу прикрутить тонким саморезом. Опорный столб внизу устанавливается в последнюю очередь. В конце на дерево наносится лак. Мы можете использовать краску для того, чтоб лестница имела темно коричневый цвет.

Изготовление и сборка

Перед тем как собрать своими руками деревянную лестницу, нужно изготовить все конструктивные элементы, подготовить проем и запастись крепежом и столярным клеем.

Разметка деталей и распил

Разметка и изготовление сборных элементов производятся на основании проведенных расчетов и в соответствии с чертежом.

Разметка ведется по чертежу

Последовательность такая:

Обрезаем по длине опорные балки – тетивы или косоуры, и наносим на них разметку. Это удобно делать с помощью специального шаблона прямоугольной формы или металлического уголка, на котором отмечены ширина проступи и высота подступенка. Разметка ведется сразу по всей длине.

Готовые проступи для деревянной лестницы

Все заготовки шлифуем и обрабатываем защитными составами. После сборки обязательно останутся места, куда пропитка не попадет, поэтому делать это желательно до её начала.

Защитная пропитка для дерева

Обустройство проема

Проем для лестницы обустраивается между соседними несущими балками потолка. Если расстояние между ними слишком мало для того, чтобы сделать лестницу нужной ширины, можно выпилить одну промежуточную балку, а крайние связать друг с другом поперечными брусами такого же сечения.

Размеры проема нужно привести в соответствие с параметрами лестницы

Порядок сборки

В зависимости от того, какую конструкцию имеют деревянные лестницы, схемы сборки могут отличаться:

• Маршевые лестницы легче собирать, закрепив несущие балки в горизонтальном положении на удобной высоте. Собрав отдельные пролеты, их устанавливают на место и закрепляют.
• Винтовые конструкции и лестницы с забежными ступенями можно собирать только на месте, подгоняя детали  друг к другу и к стенам.

Но чаще всего сначала закрепляют на месте несущие балки и опорные столбы, а потом на них фиксируют ступени и ограждения. О том, как собрать деревянную лестницу своими руками – видео и описание ниже.

• Несущие балки жестко фиксируются сверху и снизу. Основанием для крепления могут служить как полы первого этажа и балки перекрытия в проеме, так и промежуточные площадки.
• Крепление осуществляется с помощью анкеров, болтов, металлических уголков. Нижнюю часть косоура дополнительно можно зафиксировать на деревянном полу, используя опорный брусок. Также одна из балок может крепиться к стене дома.

• Прежде чем начнется сборка лестниц деревянных, нужно с помощью уровня проверить совпадение посадочных мест для ступеней. Они должны находиться в одной горизонтальной плоскости.
• После этого несущие опоры необходимо в нескольких местах стянуть специальными стяжными болтами, чтобы укрепить конструкцию и зафиксировать стабильное расстояние между ними по всей длине.

Стяжка косоуров болтами

Далее выполняется монтаж подступенков (если они запланированы) и проступей. Способ монтажа зависит от выбранной конструкции.

В простой косоурной лестнице сначала устанавливают подступенки, затем на них и горизонтальные запилы укладываются проступи. Их прикручивают саморезами.

Крепление подступенков на саморезы

Если хочется избежать видимых креплений, используют соединения шип-паз или на шпунты. В этом случае в деревянных заготовках заранее выпиливаются пазы или отверстия для шпунтов, а соединение выполняется с помощью столярного клея.

Перед укладкой ступени шип подступенка промазывается клеем

Вариантов крепления ступеней к тетивам несколько: их можно вставить или задвинуть в смазанные клеем пазы, прикрутить саморезами к опорным брускам или металлическим уголкам.

Варианты установки ступеней

Последними монтируются элементы ограждения.

Сначала в начале и конце каждого пролета устанавливают опорные столбы.

Конечные столбы лестничного ограждения

Между ними на заданном расстоянии крепятся балясины. Наиболее надежный способ крепления – на шканты с клеем или на болты, гнезда для которых делаются в проступях или тетивах.

Монтаж балясин и перил

Монтаж балясин на болты:

После установки всех балясин они срезаются по прямой, параллельной уклону лестницы, на высоте 90-100 см.

Подрезка балясин

В последнюю очередь крепят поручень, в нижней части которого имеется паз под балясины.

Установка перил

После окончания сборки все неровности шлифуются, дефекты шпаклюются, и вся конструкция покрывается лакокрасочными материалами.

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

• определение положения конструкции в помещении;
• выполнение замеров и чертежа;
• расчет размеров элементов;
• определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

• твердые породы деревьев — дуб, ясень, бук, лиственницу;
• бетон;
• террасную доску;
• мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Установка лестницы в доме на второй этаж металлокаркас и его сборка

Металл – это отличный материал для создания подъемного элемента с высоким уровнем грузоподъемности, длительным сроком эксплуатации. На металлокаркас может быть установлена лестница любой конструкции: от простой (на одном или двух косоурах и балках), до консольной.

Сборка типовой лестницы на металлокаркасе предполагает следующую последовательность:

1. Раскрой материалов по рассчитанному проекту.
2. Установка каркаса переходной площадки. Сварка оснований и прямоугольной рамы.
3. Монтаж косоуров. Для прочности косоуры могут быть соединены кронштейнами со смежными с лестницей стенами.
4. Изготовление и сварка кобылок на равном расстоянии друг от друга.
5. Монтаж на уголки перекладин и кронштейнов для установки ступеней.
6. Зашкуривание и прогрунтовка металла, при необходимости – окраска.
7. Установка проступей и подступенков (если конструкция закрытая).
8. Установка балясин и перил.
9. Покраска конструкции в нужный цвет или покрытие деревянных ступеней лаком.

Металлокаркасная лестница обладает высоким уровнем грузоподъемности и длительным сроком эксплуатации.

Для обшивки металлокаркаса в домашних условиях чаще всего используют гипсокартон, дерево. Кроме того, металлическую лестницу можно сделать со стеклянными ступенями и ограждениями. Для неординарных современных интерьеров можно выбрать в качестве материала для ступень – металлическую сетку.
