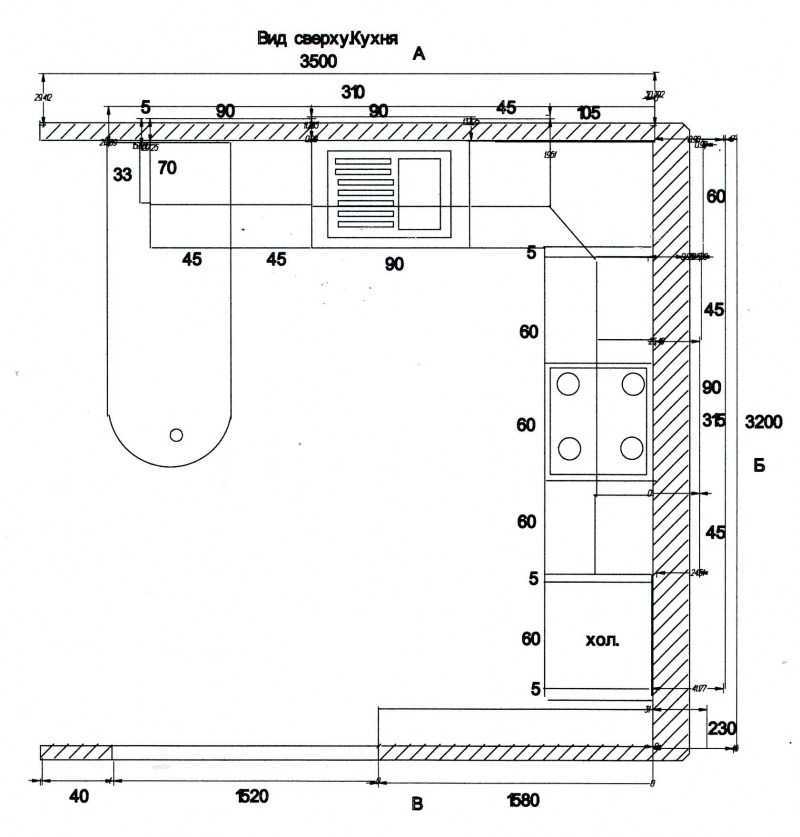

План кухни с размерами и мебелью: разработка эскиза

Подбор материалов

Общий эскиз и графический рисунок каждого предмета кухонной мебели выполнен. Но заниматься изготовлением шкафов пока нельзя, ведь еще не выбран материал для этого.

Наилучшее решение — это использовать:

• древесно-стружечную плиту толщиной 30–35 миллиметров, из которой получаются отличные столешницы;
• древесноволокнистую плиту 10–15 мм, подходящую для выполнения боковин шкафов, внутренних полок;
• ламинированный листовой материал толщиной до 6 миллиметров для производства боков выдвижных ящиков;
• листовую фанеру для создания днищ ящиков, тумб, задних стенок шкафчиков.

В вышеуказанном списке отсутствует материал изготовления дверей мебельного фасада. это обусловлено тем, что выполнить их аккуратно и красиво в бытовых условиях практически невозможно, под силу это только профессионалам.

Рекомендуем заказывать фасады в готовом виде в мастерской, где приобретали материалы для гарнитура. Заранее следует подобрать и фурнитуру: саморезы, ручки, цветные стекла, иные декоративные элементы.

Используем угол

Современные угловые кухонные гарнитуры – это всегда стремление к максимальной функциональности. По причине того, что каждый сантиметр здесь должен быть ценным и полезным, тумбы, устанавливаемые в углу, должны использоваться с максимальной пользой. Как это сделать?

Прежде всего, эту задачу поможет выполнить установка сложных механизмов, которые сделают процесс эксплуатации угловых шкафов эргономичнее. Рассмотрим этот вопрос подробнее.

1. Варочная панель

Современные варочные панели могут обладать нестандартным дизайнов и конфигурацией. Поэтому найти ту, что можно монтировать в угловой модуль кухни, вы наверняка сможете без проблем.

А как быть с вытяжкой? Просто поместите её в угловой модуль, висящий на стене.

2. Раковина

Скруглённый/скошенный угол – удобный вариант размещения для раковины, потому что монтировать её в эти шкафчики гораздо легче, а если вдруг возникнет поломка, мастеру будет легче добраться до труб при таком расположении.

Если же вы всё-таки выбрали комплект с прямым углом, установите раковину и крыло, где сушится посуда, ближе к поверхности стены. Современная модель раковины может быть чашей нестандартной конфигурации. Реально даже найти изделие в форме трапеции, как и тумба.

Другим интересным вариантом станет угловая установка двойной раковины. С одной стороны, в ней удобно мыть посуду, а с другой – сушить её или размораживать продукты.

3. Секции, которые поворачиваются и выдвигаются

Закрепление этих полок похоже на то, как будто они вагоны «паровозика». По крайней мере, открытие дверцы способствует тому, что каждая секция последовательно открывается друг за другом.

4. Вращающиеся секции

У этого механизма есть второе, более привычное название – «карусель». Такая полка вращается так же, как и этот аттракцион, в результате чего, доступ ко всем предметам, располагающимся на ней, становится легче.

5. Выдвижные ящики

Эта конструкция функционирует по такому же принципу, как и обыкновенные ящики. Но при закрытии, сразу же становится похоже на то, как будто это обыкновенный фасад.

Материалы

Выбирая модный угловой гарнитур для кухни, важно знать, из какого материала он изготовлен. Рассмотрим, из чего изготавливают современные комплекты мебели

ЛДСП

Бюджетный материал, стоит недорого, имеет шаблонный и простой дизайн. Если вы покупаете кухню из ЛДСП, на долгий срок ее службы рассчитывать не стоит. Кроме того, этот материал является токсичным – в его составе присутствуют формальдегидные смолы, опасные для здоровья человека. Если покупать мебель из ЛДСП, то только изделия из сырья класса Е-1 или Е-0 (используется в производстве недавно) – в них содержится минимум вредных веществ, они более экологичны и безопасны.

МДФ

Более надежный и экологичный материал высокой прочности. МДФ обычно декорируют шпоном. Он легко выдерживает воздействие высоких температур, влажность. Мебель из МДФ может имитировать другие, более дорогие материалы.

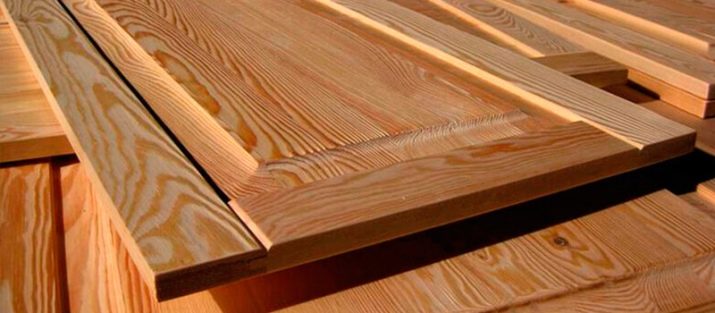

Натуральное дерево

Самый лучший материал в мебельном производстве. Экологически чистый, абсолютно безопасный, несравненно красивый, долговечный, выделяет приятные, природные ароматы. Однако за мебелью из древесины требуется регулярный уход в виде обработки специальными антисептическими средствами, иначе природный материал начнет трескаться, сохнуть.

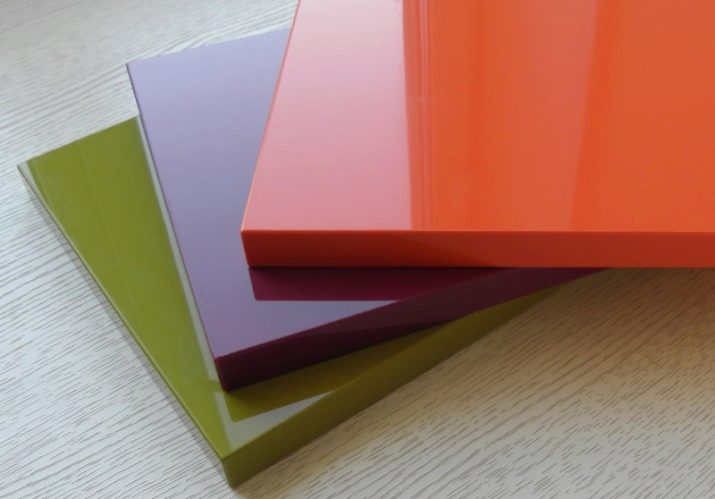

Пластик

Недорогой современный материал, за которым легко ухаживать. Не требует специальных обработок, представлен в огромном цветовом диапазоне. Однако легко подвергается механическим повреждениям, со временем может выцветать. Пластик может быть токсичным, поэтому при покупке мебели из него следует запросить сертификаты качества.

Современные материалы, используемые для производства мебели, часто стоят дешево и представлены в шикарной палитре цветов. Но необходимо учитывать тот факт, что на кухне гарнитур будет подвергаться постоянному негативному воздействию – здесь имеет место высокая температура, горячий пар, высокая влажность и прочие факторы.

Изготовление кухни — чертежи, планы

Первым пунктом в изготовлении чертежей кухонной мебели будут точные замеры помещения. Зная длину стен, мы можем легко посчитать размеры шкафов. Высота стен окончательно ограничит габариты нашей мебели. После этого мы можем подобрать подходящие для нас размеры. Можно воспользоваться стандартными параметрами и принять их за основу. 850 мм – высота кухонных напольных шкафов со столешницей, ширина может быть взята в зависимости от ваших потребностей, от 300 мм до 800 мм. Глубина ящика может быть в разбеге 400—500 мм. Если ставить выезжающие полочки, то лучше использовать минимальные размеры, так мы сможем сэкономить место. А вот максимальные величины можно принять, если мы проектируем распашные дверцы. По стандарту шкаф под мойку мы берём размером 800 мм. Но если размеры кухни маловаты, вы можете урезать его до 600 мм. Навесные шкафы по ширине проще подобрать такие же, как и напольные. Но в моде сейчас урезать шкафы до глубины в 300 мм. Высота обычно 715 мм. Стандартное расстояние между напольными и навесными ящиками – 650 мм. Но если учесть, что пользоваться шкафами будет чаще всего хозяйка, то можно выбрать расстояние исходя из её роста.

Все стандартные размеры не являются жёстким требованием. Так как кухня делается под свои нужды и своими руками, тем самым вы можете отходить от стандартов, если вам будет так комфортнее

Однако и тут есть свои тонкости, к примеру обратите внимание на нестандартные размеры кухонных фасадов. Именно от них будет зависеть цена на всю мебельную гарнитуру

Также нужно не забыть и то, что помимо мебели будет установлена бытовая техника. Её размеры тоже нужно перенести на чертёж. После измерения всех составляющих кухни вы можете приступать к перенесению всего на бумагу или в компьютерную программу.

Расположение оконных проемов

Оконные проемы и их размеры являются важным показателем, который также должен найти отражение на самостоятельном чертеже. Мастера и владельцы квартир (частных домов) ориентируются на размеры окон при проведении перепланировки, внутренней отделки и прокладки линий коммуникаций.

От количества и размера окон будет зависеть расположение дополнительных источников света (ламп, люстр, бра и точечных модульных светильников), общая планировка кухни и столовой зоны, а также особенности оформления интерьера.

Также на план-схеме отображают имеющиеся дополнительные приспособления на окнах: рамы, фрамуги, форточки, откидные створки. Для совмещенных с балконом кухонь обязательно отображают расположение оконных рам и планировки подоконника.

Расчет размера и деталировка шкафов

В процессе деталировки, модули разбивают на их составляющие. Каждая деталь будет изготавливаться отдельно по получившемуся чертежу. Для того, чтобы готовый модуль совпадал с размерами эскиза, изготовитель должен учитывать толщину материала, из которого выпиливается шкаф. Деталировка позволяет точно рассчитывать расходы материалов, делать правильные карты раскроя, когда собирается кухня своими руками.

Для последующей сборки изделия необходимо знать точное количество и размеры деталей.
Деталировка оформляется в виде таблицы с указанием такой информации:

• Перечисляется каждая деталь, начиная от самых крупных ,заканчивая самыми мелкими.
• В следующем столбце указывается количество элементов одинакового размера, материала и направления текстуры.
• В таблице обязательно указываются детали нестандартного размера, необходимые для сборки секций, спроектированных с учетом индивидуальных особенностей помещения.
• Все размеры записываются в миллиметрах.

При составлении карты раскроя учитывается направление текстуры материала. Поэтому детали одинаковых размеров, но с разным направлением текстуры записываться в таблице отдельно

Для примера, сделаем деталировку модуля под мойку, с распашными дверцами, как на изображении ниже.

Его основные параметры:

Высота – 870 мм.

Глубина – 460 мм.

Высота столешницы – 28 мм.

Общая ширина модуля = 800 мм.

Ширина корпусных планок жесткости = 80 мм.

Высота регулируемых опорных ножек = 100 мм.

Допустим, что для изготовления короба мы используем ДСП в 16 мм толщиной.

Это значит, что без учета толщины столешницы, высота короба будет 842 мм.

Отнимаем от 842 мм, высоту опорных ножек 100 мм. остается: 742 мм.

Рассчитаем размер боков нашего модуля:

742 (высота модуля) – 16 (толщина днища) =726 мм.

Учитывая ширину модуля, узнаем ширину планок жесткости:

800 – 32 (толщина ДСП с обеих сторон) = 768 мм.

Деталировка шкафа под мойку:

Нижний горизонт: 800 на 460 – 1 шт.

Боковины: 726 на 460 – 2 шт.

Корпусная планка жесткости: 768 на 80 – 2 шт.

Классификация кухонных модулей

Перед тем как приступать к разработке чертежа, необходимо определиться с некоторыми ключевыми параметрами: материалом изготовления, видом и материалом фасадов, количеством модулей.

Каркас из ламинированных ДСП пользуется большой популярностью благодаря небольшой стоимости материала. Лицевой слой защищает материал от проникновения влаги, но срезы плит особенно уязвимы и требуют качественной защиты – обработки герметиком или нанесения защитной ПВХ пленки.

Корпус кухни из ЛДСП

МДФ наиболее популярный материал, так как помимо доступной стоимости он отличается гибкостью и эластичностью, а также допускает тонкую обработку.

Фасады могут быть изготовлены с применением следующих материалов:

• пленки, имитирующей любые текстуры и материалы;
• шпона;
• прочного, долговечного и удобного в эксплуатации пластика;
• в виде алюминиевой рамки с закаленным матовым стеклом или пластиком внутри.

Фасады из ЛДСП могут имитировать любую породу древесины

По месту расположения шкафы бывают навесными и напольными. При разработке чертежа учитывают то, что над плитой шкаф может не потребоваться. С одного края навесной и напольный ящик можно заменить шкафом-пеналом.

Особенности замера

Предварительно нужно решить, какая будет конструкция: угловая, как на фото, или прямая. Первая позволяет сэкономить пространство. Для новичка проще выполнить модульную конструкцию прямого типа. Ее легче отодвинуть от стены при необходимости, проще заменить или отремонтировать отдельный шкафчик. Чтобы сделать угловую кухню своими руками, можно использовать фото чертежей с размерами:

Проект нижних шкафов будущего кухонного гарнитура

Создания кухни из фанеры своими руками

При определении схемы конструкции нужно учесть:

• Наличие газовых, канализационных труб и водопровода – при монтаже придется сделать выемки для них, а тумба под мойку делается без задней стенки. Для устойчивости нужно закрепить стенки конструкции металлическими уголками;
• Размер вытяжки – для нее можно изготовить специальный шкафчик;
• Габариты сушилки в посудный шкаф. Ее лучше приобрести заранее и под нее подгонять размеры подвесного модуля.

Подключение фильтров для воды и других коммуникаций

Угловая кухня проектируется с учетом тех же особенностей. Для подвесных шкафов нужно определить удобную высоту расположения. Можно использовать для изготовления кухни своими руками чертежи и схемы на фото:

Расчёт типового шкафчика для кухни модульного типа

Ещё один чертеж, который можно использовать на практике

Процесс сборки кухни своими руками

Планировка комнаты на чертеже

Первый и наиболее важный параметр, который следует изобразить на план-схеме, это планировка и форма помещения. Мастер имеет возможность самостоятельно отобразить на листе чертеж кухни размером 3*6 метров, 3*4 метра или любой другой размер

Эти параметры важно прописать непосредственно в самой план-схеме, используя масштаб

Все имеющиеся в помещении строительные ниши, альковы, вспомогательные комнаты должны быть на изображении с указанием размеров. В последующем можно оптимально использовать имеющиеся свободные площади для обустройства мебели с функцией трансформации, встроенных шкафов, складных столов и прочих вспомогательных аксессуаров. Отдельного внимания заслуживают совмещенные кухни после снесения стеновых панелей и перегородок.

Особенности

Иначе угловые кухни называют Г-образными или L-образными. Подобная расстановка мебели встречается чаще остальных и считается одной из наиболее удобных. При подобном строении все объекты расставляются вдоль двух смежных стен. Конечно, это далеко не единственная из популярных форм кухонь. Существуют также прямые и параллельные площади. Угловой тип планировки (правый или левый) является особенно уместным, если речь идет о кухне, площадь которой не превышает 10 кв. м. В такой ситуации гарнитур станет настоящим «спасательным кругом», дав возможность обустроить интерьер со скромным комплектом объектов.

Угловые образцы замечательно вписываются в модные сегодня смежные пространства. С их помощью можно красиво и практично создать визуальное разделение пространства на отдельные зоны. Чуть реже к угловым кухням обращаются владельцы довольно просторных жилищ. Конечно, запретов тут нет, просто в таком случае весь комплект будет выполнять больше функций. Современные угловые кухни являются весьма удобными в вопросах эксплуатации, поскольку образованный угол может играть роль своеобразного рабочего пространства – там будут последовательно расставляться плита, холодильник, мойка и прочие необходимые составляющие для приготовления пищи.

Готовые угловые кухни имеют ряд положительных и отрицательных качеств, о которых следует знать, прежде чем их выбирать

Стоит обратить внимание на следующие достоинства:

• с такой мебелью появится возможность эргономично использовать пространство в углу; в комнатках маленькой площади будет целесообразно эксплуатировать буквально каждый метр, а также это касается и труднодоступных мест;
• территория рабочей зоны в угловых кухнях по максимуму задействуется благодаря наличию нижних и верхних шкафчиков, а также соответствующей бытовой техники и мойки;
• модули угловой кухни можно расставлять как угодно, к примеру, если вы приобретаете комплект на заказ, то можно будет выбрать один из множества вариантов конфигураций, форм и расстановки отдельных элементов;

• нельзя не отметить, что угловые кухни считаются более практичными, удобными, функциональными и привлекательными, нежели их стандартные аналоги;
• кухню Г-образного строения всегда есть возможность преобразовать на свое усмотрение, оснастив так называемым островком (в нем может быть установлена мойка или плита); вместо островка, многие пользователи предпочитают устанавливать модную барную стойку;

• угловая кухня – это прекрасное решение, если вы хотите сэкономить свободное место в кухне; кроме того, ее допустимо выставлять не только в очень больших, но и маленьких помещениях, где ценен каждый сантиметр;
• в основном такие кухни выглядят эстетично и модно; подобрать идеальный вариант можно к интерьеру, выдержанному в любом стиле, от классики до модерна благодаря широчайшему ассортименту.

Да, преимуществ у таких кухонь предостаточно. Именно поэтому многие владельцы частных домов и квартир отдают предпочтение именно им. Однако угловая кухня не является идеальной. У нее есть следующие слабости:

при установке таких моделей создаются не очень удобные стыки при раскрытии находящихся рядом шкафов, о чем утверждают многие обладатели подобных конструкций;
свободное пространство над раковиной в такой кухне задействуется недостаточно; кроме того, определенные планировки подобных кухонь вовсе не предусматривают много незанятого места над мойкой, размещенной на прямом уголке;
к сожалению, угловые кухни характеризуются большим количеством соединений, в которые очень часто проникает губительная влага; если в такой конструкции вдруг появится грибок, то избавление от него может стать серьезной проблемой, по этой причине, устанавливая гарнитур, очень важно обращаться к фиксации специальных защитных стяжек, которые будут защищать мебель от воды;
очень нелегко вписать такую кухню в помещение нестандартной планировки.

Расчет количества предметов мебели

После того как макет будет составлен, потребуется его проанализировать и ответить на вопрос: какое количество шкафов необходимо и куда их следует поместить? Это все нужно отметить на рисунке. После чего требуется выполнить и их эскизы, осуществить расчет количества материалов для тех или иных частей гарнитура. Эксклюзивную конструкцию можно продумать самостоятельно, в таком деле незаменимыми помощниками станут онлайн-программы:

Pro 100;

Конструктор&Мебельщик;

Kitchen Draw;

Woody.

Все они являются диалоговыми графическими редакторами формата 3Д, позволяющими разрабатывать качественные макеты кухонь и иных помещений. Используя их, удается определять нужное количество кухонных шкафов и их месторасположение, габариты и т. д.

При необходимости, секции можно виртуально двигать, выявлять для них наиболее удачное расположение в той или иной зоне. Компьютерная программа будет самостоятельно оптимизировать их размеры, в зависимости от габаритов помещения, которые задаются изначально. В результате удается получить подробный графический эскиз каждого предмета мебели.

Поэтому, когда появляются сложности с оптимальным размещением частей гарнитура на макете, онлайн-программа быстро и качественно выполнит работу за вас. Потребуется лишь указать расположение быттехники, вытяжки, плиты, раковины, внутренних коммуникаций.

Применение онлайн-программ для проектирования шкафов кухонного гарнитура очень удобно. Помимо этого, на чертеже удастся отобразить и внутреннюю структуру отдельных элементов, рассчитать размеры каждой кухонной секции, при этом учесть все вырезы, отверстия, подобрать наилучшее решение для экономии полезной площади.

Завершение разработки

Как только размеры будущей мебели обозначились, можно сделать итоговый рисунок. (Габариты шкафов рассчитываются отдельно, следовательно, таких схем будет несколько).

Внимание! Нельзя допускать приблизительных значений схем, ведь любая кухня имеет заданную площадь, и незначительная ошибка в 1 см приведет к тому, что шкафы просто не войдут. Правильно нарисовать схему поможет тщательный расчет материалов

Так, для такой мебели чаще всего используется ДВП (на задние стенки), МДФ для шкафов, фасады приобретаются в готовом виде. После этого выкраиваются детали, и собирается конструкция. Для более профессионального исполнения следует воспользоваться помощью специалистов. Они аккуратно и быстро сделают работу, ориентируясь на нарисованный чертеж

Правильно нарисовать схему поможет тщательный расчет материалов. Так, для такой мебели чаще всего используется ДВП (на задние стенки), МДФ для шкафов, фасады приобретаются в готовом виде. После этого выкраиваются детали, и собирается конструкция. Для более профессионального исполнения следует воспользоваться помощью специалистов. Они аккуратно и быстро сделают работу, ориентируясь на нарисованный чертеж.

Любой чертеж кухонной мебели сейчас можно без труда отыскать в интернете, поэтому нарисовать его будет несложно. В качестве основы для осуществления таких действий будет подробная инструкция порядка следования, изложенная в этой статье.

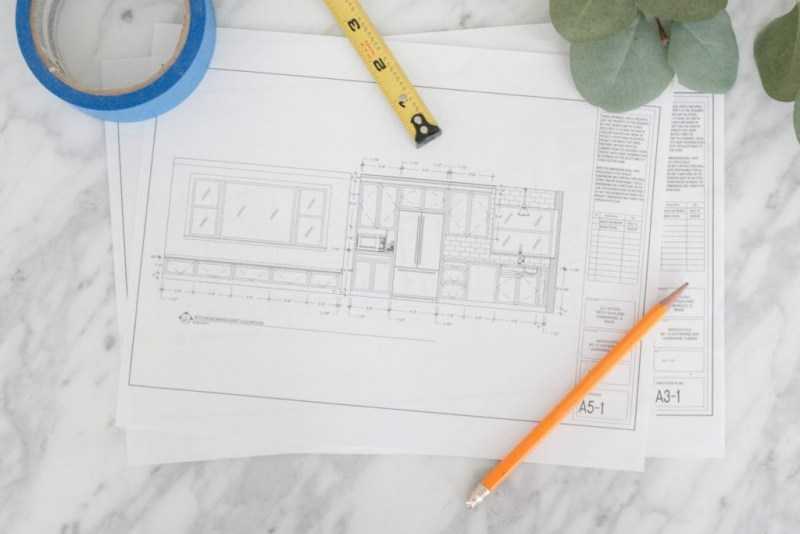

Чертежи и схемы

Тем, у кого было отлично по черчению, легко нарисует модель кухонного гарнитура

При этом важно предусмотреть не только крепежи, врезки, количество полок, фасады, но и многие другие моменты. Специальные программы помогут вывести на экран проекцию в 3D формате

Для этого пригодится одна из программ: PRO100, Blum Dynalog или AutoCad.

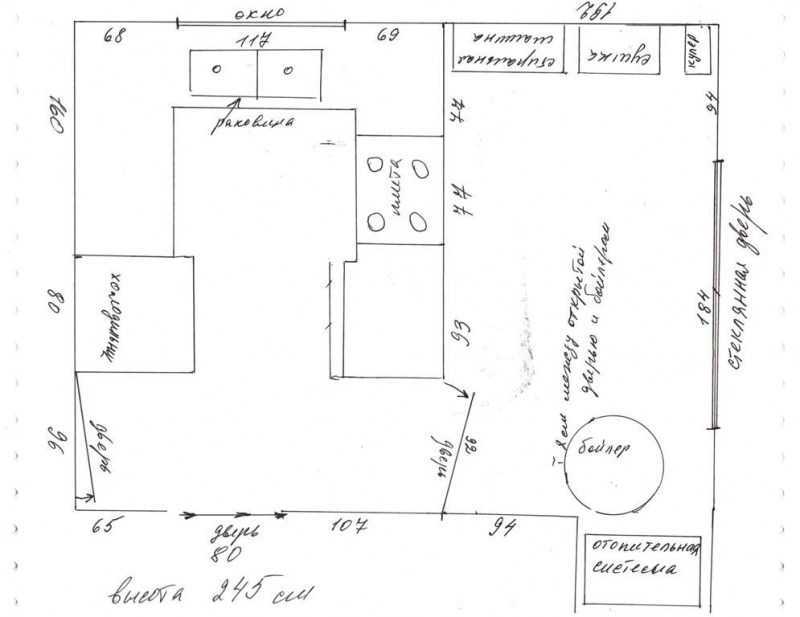

Самостоятельно начерченный эскиз кухни

Вначале производится обрисовка на листе бумаги основных параметров комнаты.

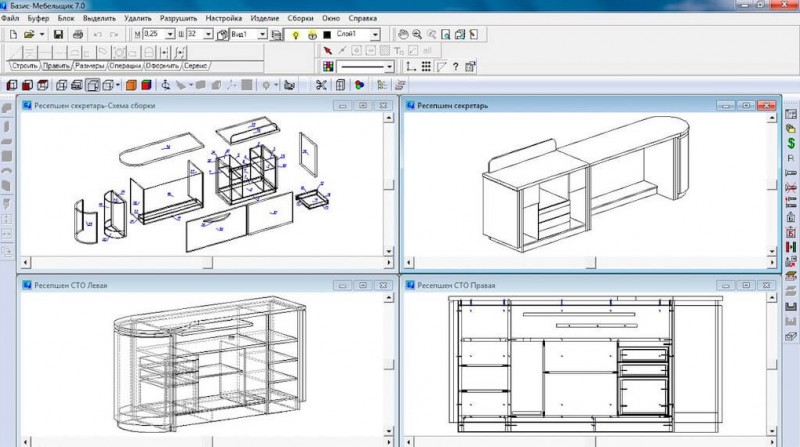

А вот разработанный с помощью программы

Подробный план позволяет просчитать необходимое количество материала, крепежа и элементов фурнитуры.

Например, приложение Blum Dynalog производит макет и выдает готовую модель со всеми комплектующими и алгоритм сборки. Некоторые создают макет с нужными размерами, в котором не предусмотрен модуль по раскрою.

Поразмыслив над двумя-тремя вариантами, придет четкое понимание окончательного дизайна интерьера.

Идеи дизайна угловой кухни

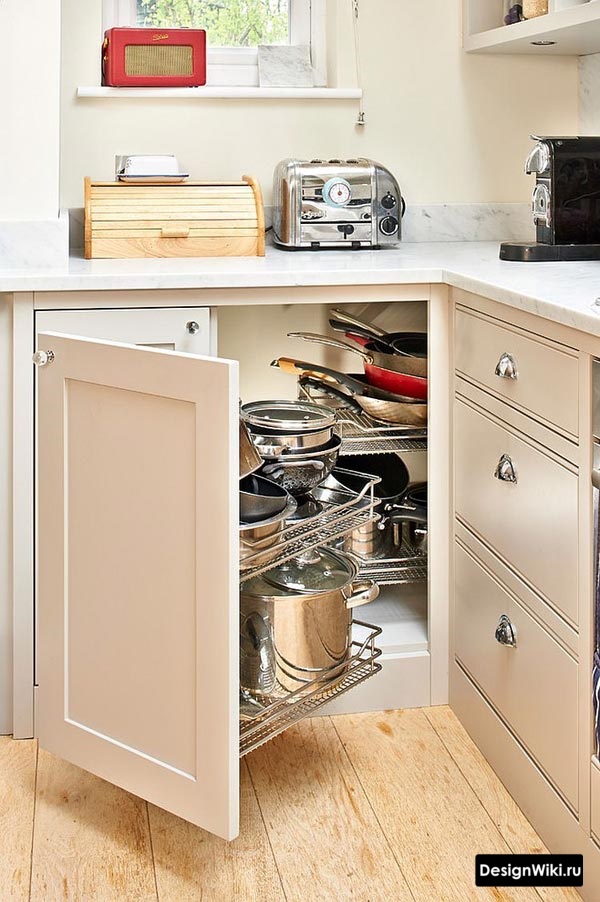

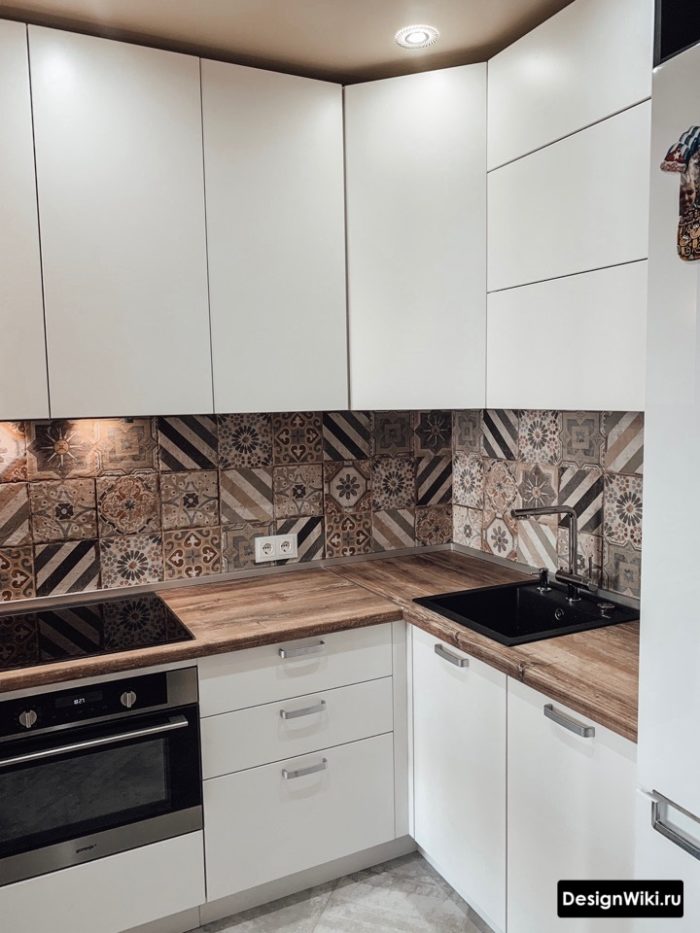

1. Угловая мебель

Если ну углу кухни расположена мойка, то под ней всегда будет мусорное ведро, а в труднодоступной части фильтр обратного осмоса.

Если же там система хранения, то придётся подумать как её реализовать.

Дорогой и удобный вариант — выдвижной угловой ящик с доводчиком. Благодаря выдвижению, вы получаете прямой доступ сверху ко всем предметам.

Во всех остальных вариантах с 1 стороны обычное открывание, а с другой глубокий труднодоступный ящик. Есть фурнитура для таких углов, но этот тот случай, где лучше сэкономить в ущерб удобству.

Лучше поставить обычные дверцы и хранить редко используемые бытовые приборы (у меня там тостер, вафельница, блендер и мультиварка).

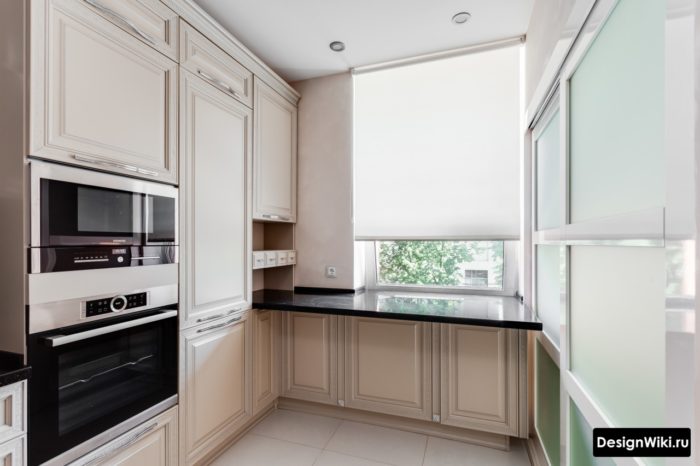

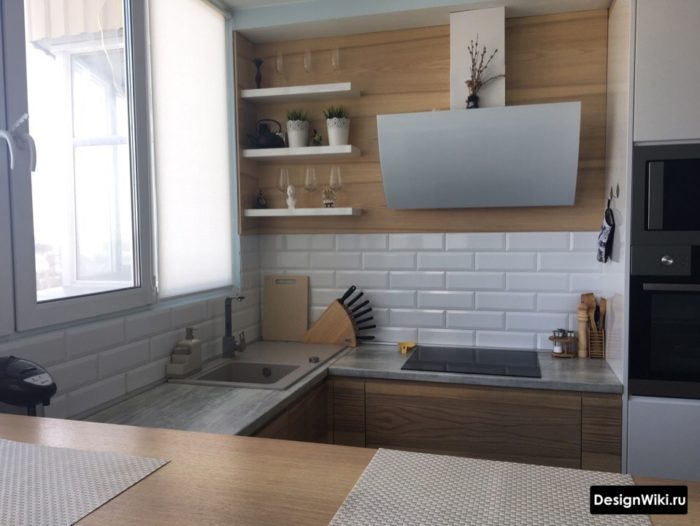

2. С окном

Если вам повезло и подоконник на кухне находится на высоте +-85 сантиметров, можно зайти на эту стену столешницей.

Сделать обеденный стол или просто ещё 1 рабочую зону вместо бесполезного подоконника. Подумать об этом нужно ещё на этапе отделки, пока можно переделать откосы.

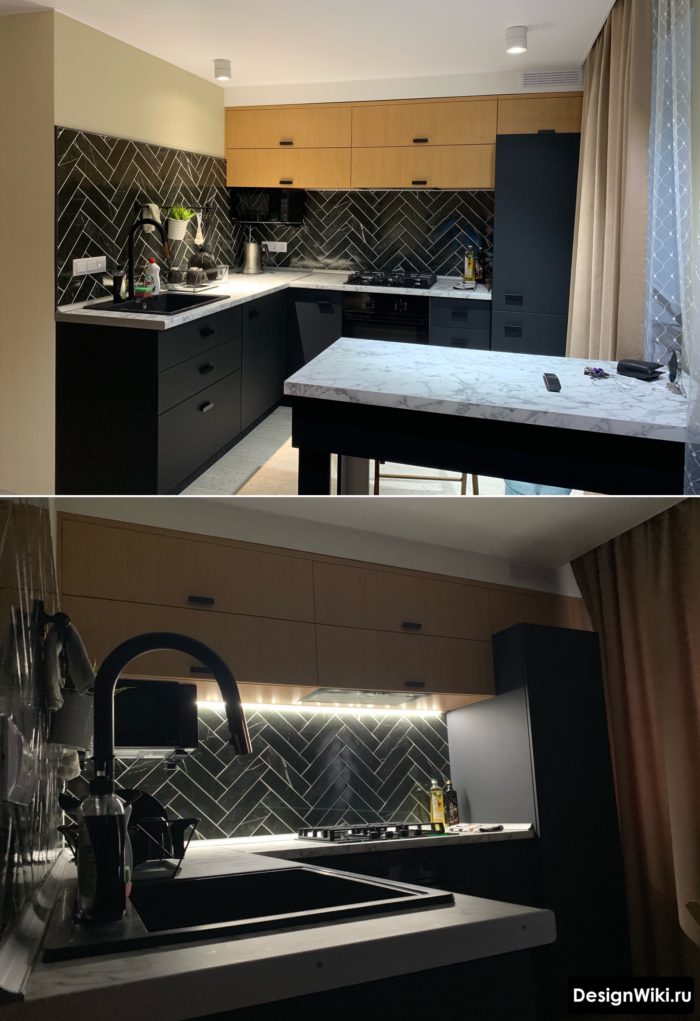

3. С барной стойкой

Достроить угловую кухню до Г- или П-образной добавив барную стойку.

Сейчас есть удобные мягкие барные стулья со спинкой. Если нужно полноценное место для совместного приема пищи, барная стойка или барный стол — отличная альтернатива и занимают меньше места.

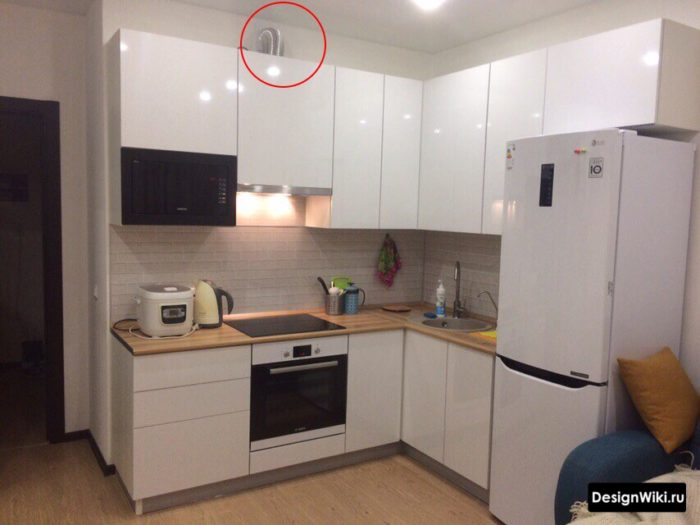

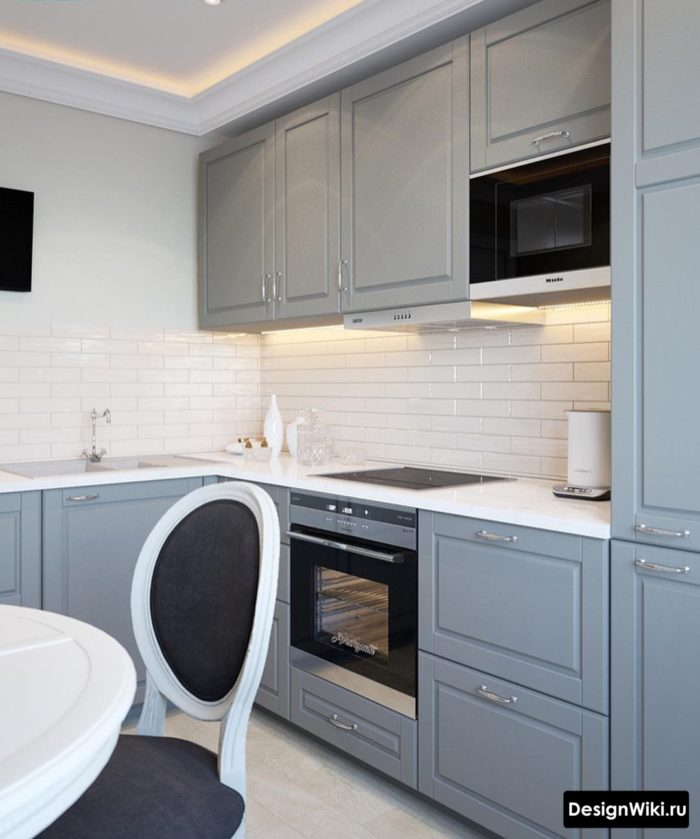

4. Современные до потолка

Делать кухню под потолок уже безоговорочный стандарт вообще для любых расположений, не только угловых.

1. Современный дизайн кухни — полная встроенность и монолитность.
2. Дополнительные места хранения. Закинуть редко нужные вещи и использовать пару раз в год стремянку.
3. Отсутствие пыли, грязи, копящегося хлама сверху.
4. Сокрытие вентиляционной трубы от вытяжки.

Ни 1 готовый гарнитур этого не даст и будет выглядеть как навешанные на стену коробки.

Уже возможности сделать гарнитур до потолка достаточно, чтобы раскошелиться на кухню на заказ.

Альтернатива — кухня без верхних шкафов, хотя бы на 1 стене. Но там есть нюансы.

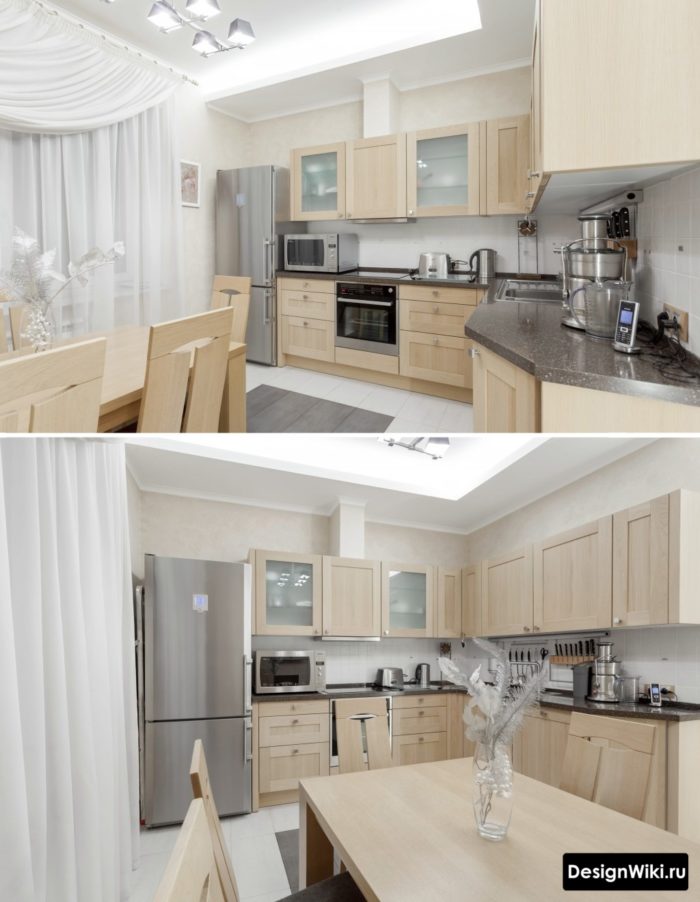

5. С холодильником

Отдельностоящий холодильник дешевле и в нём больше внутренний объем, поэтому вполне имеет право на жизнь.

Но ему нужно больше места т.к. он сам 59 см. + зазоры для вентиляции, а встроенный занимает ровно 60.

Главное — отдельный ломает линии угловой кухни и хуже по дизайну.

Мой совет — либо встроенный, либо нишу с зазорами для отдельного, чтобы он не выглядел инородно (у меня именно так реализовано).

Надеюсь, какие-нибудь идеи вы почерпнули, удачи в ремонте!

Сохраняйте и делитесь — пригодится!

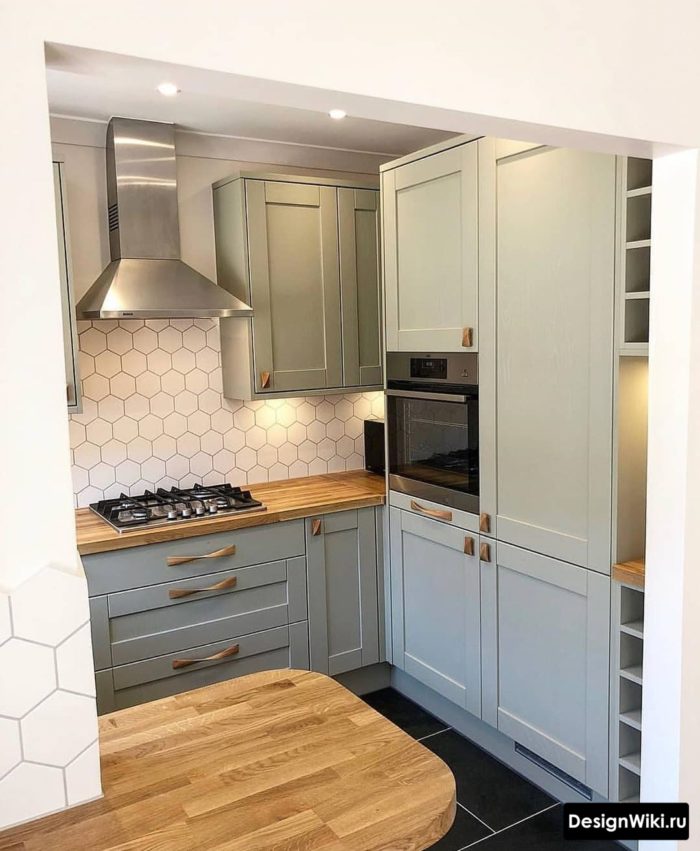

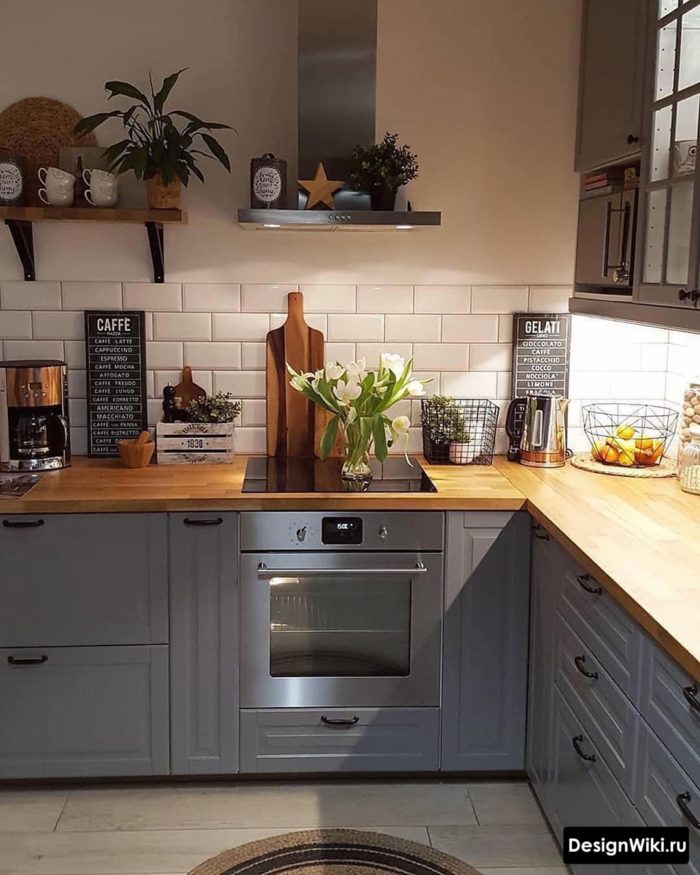

Удачные примеры

Правильно подобранный угловой гарнитур может преобразить кухню, сделав ее более выразительной и яркой. Отделка при этом может быть практически любой. К счастью, ассортимент мебели для кухни сегодня велик как никогда. Стоит рассмотреть несколько привлекательных интерьеров, в которых присутствует красивый угловой гарнитур.

Если ваша кухня выдержана в современном стиле, то для нее можно купить лаконичный, но ультрамодный угловой гарнитур с барной стойкой, выполненной в черно-белых красках. Бар следует оснастить хромированными деталями, а саму мебель дополнить встраиваемыми точечными светильниками. При этом окружающее пространство лучше оформить в молочных тонах. В итоге получится строгая, красивая и современная обстановка.

В следующем видео вас ждет обзор угловой кухни 9 кв. м в классическом стиле в панельном доме.

Параметры для чертежа

Чертеж кухни включает в себя не только схематическое изображение самого помещения, но и отображение линий коммуникаций, расположения гарнитура, его деталей и схемы сборки (при самостоятельном изготовлении мебели). На бумаге обязательно должны быть отображены следующие технически важные параметры:

Размеры и площадь помещения.
Расположение оконных проёмов и их размеры в масштабе.
Направление линий коммуникаций (электрические линии, водоснабжение, канализация, газ для плиты)
Данным критериям уделяют особо важное внимание, ведь вся планировка будущей кухни полностью зависит от расположения коммуникаций.
Модель будущего мебельного комплекта и его формы, особенности производства и сборки. Например, чертеж угловой кухни может быть отображен в нескольких различных вариациях, которые имеют значение на практике.

Следующий фактор не обязателен для самостоятельного чертежа, но лучше уделить ему особое внимание

Все особенности внутренней отделки кухонного помещения важно отобразить на заранее составленной схеме, чтобы вести ремонтные работы строго по указанным пунктам

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

1. Возле пола.
2. Посередине высоты стены
3. Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

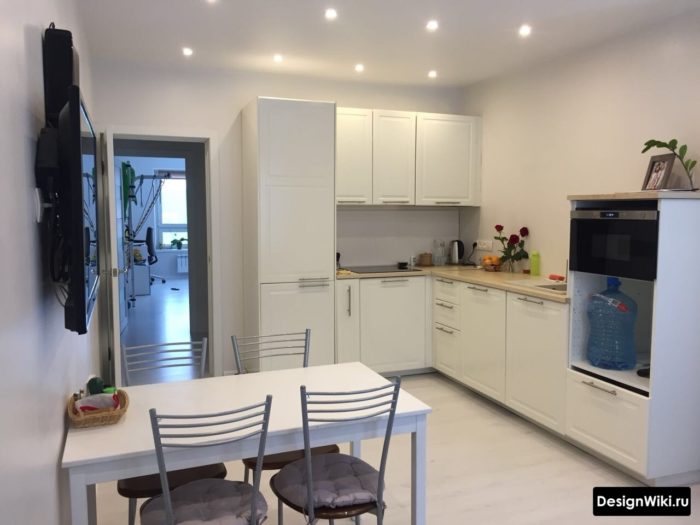

• Прямая.

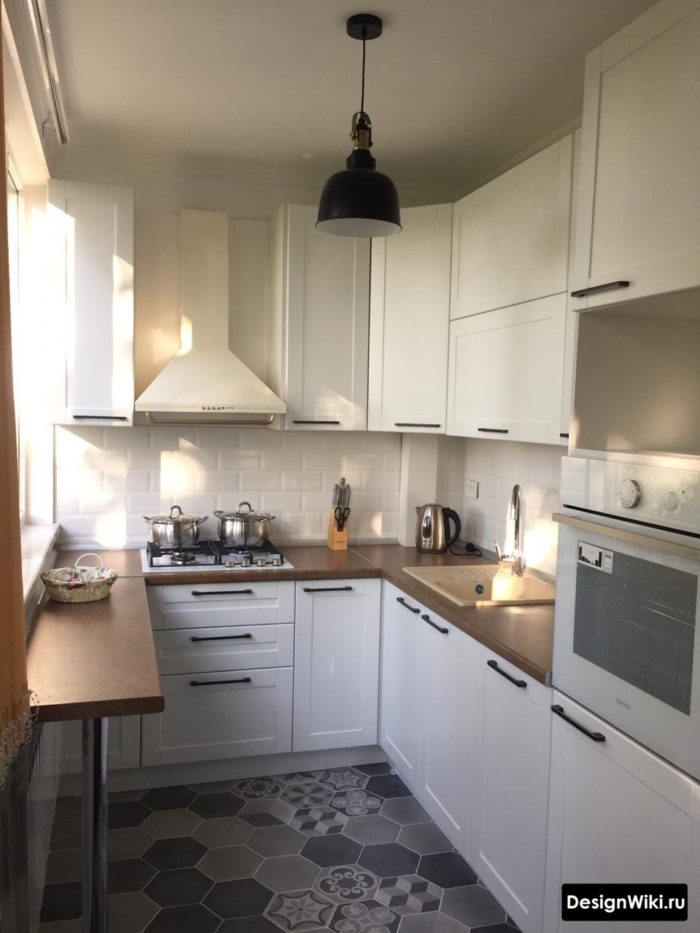

• П-образная.

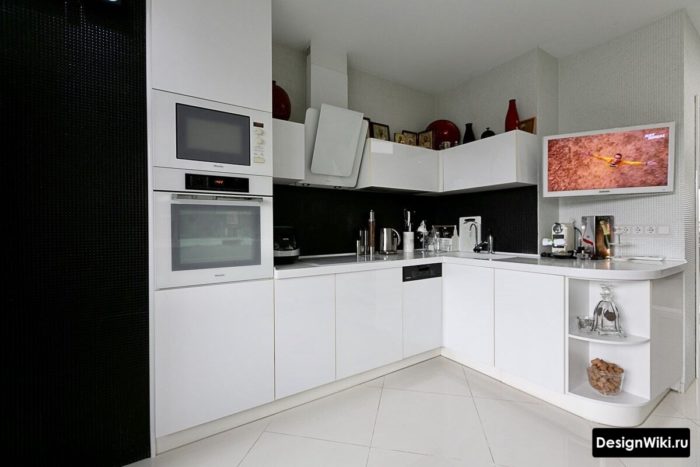

• Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.
