Схемы отопления частного дома своими руками

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.
При механическом нарушении их конструкции по любой причине создается разрыв цепи для протекания тока, который оставит опасный потенциал фазы на корпусе. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость. Данные котлы имеют высокое энергопотребление до 15 кВт.
Таким образом, по условиям безопасного применения котлы прямого нагрева значительно проигрывают.
Выбор котла Рассчитайте площадь своего жилища. Экономичность Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления.

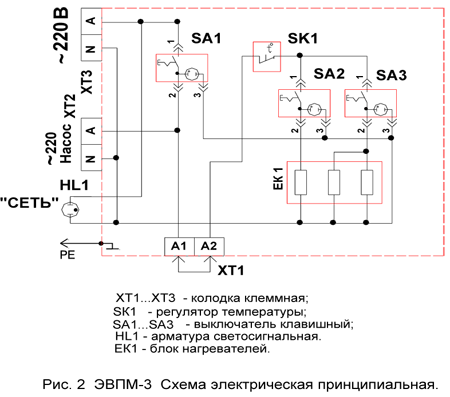

Оптимальное распределение температур. Принципиальная схема обвязки электрокотла Согласно схеме монтажа электрического котла необходимо предусмотреть систему заземления отопления. Используются буферные емкости вместимостью от 1 тоны жидкости.

Лучший продукт

Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет.
Отопление гаража электрическим котлом

Классификация обогревателей

Обогреватели этого принципа действия подразделяют по источнику тепла, типу используемого нагревательного элемента, по форме и месту установки.

Они могут работать на:

Жидком топливе.

Газе.

Электрической энергии.

Последние самые распространенные в частных жилых домах, а первые — в производственных помещениях.

Электрические нагреватели имеют и свою внутреннюю классификацию, по виду элемента нагрева делятся на:

ТЭНовые.

Керамические.

Карбоновые.

У карбоновых нагревательным элементом является углеродное волокно, помещенное в стеклянных трубках (вакуумных). Керамические, в свою очередь, по месту вероятной установки подразделяют на настенные, настольные и напольные. Наиболее распространенный вариант — ТЭНовые конструкции, с корпусом из нержавеющей стали.

Традиционно инфракрасные обогреватели по особенностям конструкции подразделяют на три вида:

Пленочные.

Трубчатые.

Панельные.

Панельный может крепиться на потолке или стене, функционирует подобно обычному радиатору отопления. Но поток тепла от него направленный, он не может иметь кругового охвата действия.

Трубчатый монтируется на цилиндрической поверхности, основа его — мощный преобразователь, он может излучать тепло в диапазоне 360 градусов, а может, будучи вписанным в настенный или потолочный плафон, работать с углом излучения в 180 градусов.

Панельный инфракрасный обогреватель

Пленочный ИК обогреватель (плэн) создан на базе сверхтонкого преобразователя и монтируется на гибкой пленке. Имеет один минус: невысокую мощность, зато идеален для обогрева небольшой конкретной зоны.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

• Электрическим.
• Газовым.

По типу теплоносителя:

• Водяным.
• Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

• Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
• Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

• Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
• Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
• Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
• Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

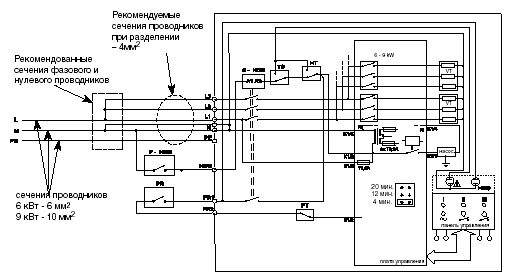

Подключение электрического котла

Плюсы и минусы электрического отопления в доме

Многим кажется, что электрическое отопление частного дома в месяц по стоимости будет обходиться достаточно дорого. Но достоинства такого варианта все же имеются:

• монтажные работы проводятся быстро, подключение выполняется легко. Согласований на установку практически не требуется;
• приемлемая стоимость установки – первоначальные вложения значительно ниже, чем в случае с газовым отоплением;
• легкость в эксплуатации. Нет необходимости периодически подбрасывать топливо, чистить установку от сажи;
• безопасная эксплуатация;
• установка дымоходной трубы не требуется.

Кроме этого, есть и отрицательные моменты:

• электрическое отопление в оплате энергоносителя обходится дорого;
• порой в электрической сети не хватает уровня мощности, чтобы обогреть помещения и одновременно с этим пользоваться другими электроприборами.

Что можно предпринять для сокращения затрат на отопление дома

Итак, мы пришли к выводу, что электричество как энергоноситель для отопления частного дома максимально выгодно и удобно за исключением стоимости. Сократить расходы на отопление помогут следующие действия:

Позаботиться об утеплении дома еще на стадии строительства. Если дом уже построен, то утеплить нужно стены, подвальное помещение, если таковое имеется и чердачное. Если утепление будет двух- или трехслойным, то один из слоев должен обладать гидроизоляционными свойствами.

Использование рекуператоров в вентиляции позволит сократить не только потери тепла, но и расходы на отопление. Теплообменник не позволяет накопленному в доме теплу выходить через локальные или центральные вентиляционные ходы вместе с отработанным воздухом.

Использование теплоаккумулятора позволит сократить расходы на электрическое отопление и горячее водоснабжение за счет накапливание тепла агрегатом. Фаза зарядки теплоаккумулятора осуществляется в ночное время по низкому тарифу, а днем накопленная энергия используется для обогрева дома и горячего водоснабжения.

Использование напольных систем обогрева, таких как водяной теплый пол (работающий от электрокотла), электрический (пленочный или кабельный). Такое размещение позволит более равномерно и комфортно распределять тепло в доме. К тому же при использовании бетонной стяжки , при организации теплого пола, она будет выступать в роли теплоаккумулятора.

Распределение тепла от радиаторов и теплого пола

Двухтарифный режим энергопотребления также позволит сократить расходы на электрическое отопление, если прогревать дом в ночное время, когда тариф ниже, а в дневное только поддерживать комфортный температурный режим.

Система «умный дом» также позволяет значительно снизить расходы на электроэнергию за счет автоматического контроля отопления, для устройства которого используются конвекторы, пленочный теплый пол, тепловые завесы и т.п. Всё это связывается единой системой датчиков, которые регулируют комфортный температурный режим в доме.

Альтернативная энергетика дает уникальную возможность каждому домовладельцу вообще не платить за отопление и освещение дома, если оборудовать крышу солнечными батареями, энергии которых вполне хватит, чтобы обогреть дом и обеспечить его электрической энергией. Дорогостоящие солнечные батареи окупятся в течение нескольких лет. В качестве альтернативы электричеству можно использовать энергию ветра.

Электронагреватели

Современные нагревательные приборы не только успешно справляются с обогревом дачи, степень комфорта использования такого оборудования достаточно высока. Настройка терморегулятора позволяет поддерживать заданную температуру в помещении даже в период вашего отсутствия.

https://youtube.com/watch?v=KeBhDgxgI0g

Некоторые модели оснащены таймером, который можно запрограммировать на включение прибора перед поездкой загород. Управлять такими «умными» устройствами можно посредством отправки СМС-сообщений. Таким образом можно как включать, так и отключать электроприбор.

Конвекторы

Наиболее распространенными приборами, предназначенными для электрообогрева, сегодня являются специальные конвекторы. Монтаж таких устройств не занимает много времени. Чаще всего устанавливаются на стене, в редких случаях на полу. Работа прибора основана на принципе конвекции воздуха.

Конвектор обеспечивает равномерный обогрев всего помещения. Встроенный в нижней части устройства ТЭН нагревает проходящий через него воздух. Теплые воздушные потоки быстро обогревают помещение. Термостат нагревателя поддерживает постоянную температуру в доме.

Масляные радиаторы

Внутри корпуса таких устройств находится масло, которое нагревается ТЭНом. Поверхность прибора разогревается и передает тепло в пространство помещения. Чтобы ускорить теплообмен некоторые модели оснащаются вентиляторами.

Инфракрасные обогреватели

Обычно устанавливаются на потолке. Инфракрасные волны, излучаемые такими приборами, поглощаются окружающими поверхностями и трансформируются в тепловую энергию. Нагреваясь, поверхности отдают тепло воздуху в помещении.

Посредством таких приборов можно организовать отопление определенного участка в тех случаях, когда не нужно обогревать все помещение. Возможности ИК нагревателей позволяют существенно снизить затраты на электроэнергию.

Теплый пол

Обогрев электричеством можно организовать с помощью кабельного отопления. Специальный нагревательный кабель укладывают на пол, подключают к источнику питания, сверху укладывают покрытие. Реализовать такое отопление лучше всего на стадии строительства или капитального ремонта.

1 Устройство агрегата

Электрические обогреватели представляют собой многоступенчатые устройства, что позволяет не всегда использовать их на полную мощность. Это дает возможность экономить на электроэнергии и продлить срок службы агрегата. Обогреватели бывают:

• с трубчатыми электрическими нагревателями;
• индукционные;
• электродные.

В некоторых схемах отопления частного дома с электрокотлом используются дополнительные элементы: насосы, фильтры, клапаны. Для сокращения расхода электроэнергии еще применяется внешнее аппаратно-программное устройство, позволяющее полностью автоматизировать управление работой агрегата.

Виды электрического отопления

Отличительной чертой электрического отопительного оборудования является максимально возможный КПД – по этому параметру все остальные системы стоят на порядок ниже. Все дело заключается в отсутствии промежуточных теплоносителей – поступившее в систему электричество сразу же преобразуется в тепловую энергию. Хорошая и равномерная теплоотдача системы обеспечивается за счет возможности настройки температуры отопительных приборов.

Что важно, собранное своими руками электрическое отопление частного дома практически не требует обслуживания – оно работает практически без человеческого воздействия. Разумеется, опасаться свойственных водяному отоплению протеканий в данном случае попросту бессмысленно

Кроме того, такая система отопления работает практически бесшумно, поэтому в доме будет очень тихо. В целом можно сказать, что электрическое отопление частного дома представляет собой эффективную, надежную и безопасную конструкцию, соответствующую всем требованиям, которые предъявляются к системам обогрева.

Существуют следующие виды электрического отопления:

• Инфракрасное отопление;
• Конвекторное отопление;
• Теплые полы;
• Тепловые вентиляторы;
• Электрические котлы.

Перед тем, как сделать электрическое отопление в доме, нужно рассмотреть подробнее каждый вид устройств.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см. свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

Плюсы и минусы обогрева дома электричеством

Электроотопление частного дома обладает следующими преимуществами:

Простота и легкость установки

Для самостоятельного монтажа не потребуются дорогостоящий инструмент и специальные знания. Все оборудование имеет небольшие габариты, монтируется быстро и с минимальными затратами.

Все приборы легко транспортируются и переносятся в разные помещения. Отдельная котельная и дымоход также не потребуются.

Безопасность

Электрические системы не образуют угарных газов, продукты сгорания полностью отсутствуют. Вредные выбросы не выделяются даже при поломке или разборке системы.

Невысокие первоначальные затраты

Отсутствует необходимость подготовки проектной документации с приглашением специальных служб. Никакие разрешительные документы не нужны.

Надежность и бесшумность

Электрическое отопление не нуждается в регулярном сервисном обслуживании с привлечением специалистов. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.

Простота эксплуатации

В системе нет элементов, которые могли бы быстро выйти из строя. Нет необходимости постоянно следить за датчиками и уровнем топлива.

Блок управления системой.

Высокий уровень КПД

Позволяет быстро обогреть частный дом даже в самые сильные морозы. Электрическое отопление всегда оборудуется специальной системой, дающей возможность регулировать температуру в каждой отдельной комнате, что позволяет значительно сэкономить финансовые затраты в отопительный сезон.

Плюсы и минусы обогрева дома электричеством

Отопление частного дома электрическим котлом обладает массой неоспоримых преимуществ:

• Легкость и простота выполнения монтажных работ.

• Для установки системы не требуется применение сложного и дорогостоящего инструмента. Сделать электроотопление в собственном доме можно самостоятельно. Оборудование не обладает большими габаритами, монтируется с минимальными затратами, а уже использующееся оборудование можно легко перевозить и переносить в разные комнаты. Не требуется устройство отдельной котельной и дымохода.

• Безопасность.

• При работе электроотопительных систем не образуется вредных выбросов по причине полного отсутствия продуктов сгорания. Ни материалы, ни оборудование не содержат никаких вредных веществ.

• Низкие затраты.

• Нет нужды в подготовке и разработке проектной документации, приглашения специальных служб, не требуются разрешительные документы.

• Бесшумная и надежная работа.

• Правильно сделанное электроотопление не нуждается в каком-либо обслуживании сторонними специалистами. Оборудование отличается бесшумностью работы в связи с отсутствием циркуляционного насоса и вентилятора.

• Простота эксплуатации.

• В системе отсутствуют быстро изнашивающиеся элементы, не нужно следить за уровнем топлива и датчиками давления.

• Высокий КПД.

• Возможность быстро отопить и прогреть дом даже во время самых сильных морозов. Система снабжена специальным оборудованием, при помощи которого регулируется температура в каждом помещении, что также позволяет оптимизировать затраты в отопительный сезон.

Недостатки:

• Значительный расход электроэнергии.

• Это является основным недостатком, так как стоимость электроэнергии достаточно высока. В некоторых районах такой способ обогрева жилища может быть абсолютно нецелесообразным и невыгодным.

• Зависимость от подачи энергии извне.

• Если по какой-либо причине электричество будет отключено, то отопление будет невозможным.

• Подверженность колебаниям напряжения в сети.

Это зачастую характерно для сельской местности. Проблема решается приобретением генератора, однако при этом существенно возрастут и расходы.

Каждый из рассмотренных типов электроотопления обладает своими преимуществами и недостатками, которые обязательно следует учесть, если вы хотите устроить хорошую систему обогрева собственного дома. В любом случае, об утеплении дома следует задуматься еще на этапе проектирования, так как от этого в немалой степени зависят эффективность и экономичность отопления посредством электричества.

Конвекторное отопление

Что такое конвектор? Внешне хорошо смахивает на обычный радиатор, но при этом работает совершенно по другому.

Если радиатор по большей своей части работает на излучение, то есть нагревается и излучает тепло, то конвектор пропускает через себя потоки холодного воздуха, нагревает до нужной температуры, и «выдувает» теплый. Слово конвектор происходит от слова конвекция (смешивание). Благодаря своему принципу работу, конвектор может быстро прогревать помещение и так же быстро менять в нем температуру.

Электрических конвекторов существует великое множество. По сути 90% производится в Китае и упаковываются под разными элитными марками. Дешевые конвекторы обычно «славятся» тем, что сушат воздух за счет упрощенной конструкции нагревательного элемента. Конвекторы дорогие уже идут с более грамотно продуманным нагревательным элементом. Там этой проблемы нет.

Установка конвекторов чрезвычайно простая. Ставите его под окно. Устанавливаете либо на стену, либо на пол. Подводите электричество и запускаете в работу.

Многие приборы идут со своим термостатом. Поэтому вы без проблем можете отрегулировать температуру прибора.

Конвекторы бывают:

• Напольными – когда устанавливаются на пол. Бывают на ножках, на колесах, с напольными креплениями
• Настенные – крепятся соответственно на стену
• Плинтусные – заменяют плинтус и монтируют по периметру стен

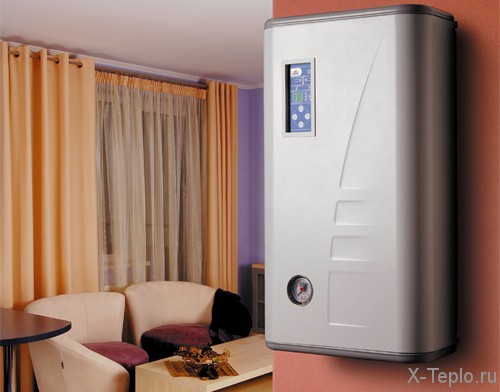

Электрические котлы водяного отопления

Если в здании уже имеется водяной отопительный контур, или же если он планируется, то электрическое отопление частного дома можно обустроить с использованием электрических котлов. Как правило, электро водяное отопление применяется там, где возможность подвести газовую магистраль к зданию отсутствует.

На рынке представлена масса разновидностей электрических котлов, имеющих достаточно широкий диапазон характеристик. Впрочем, независимо от устройства конкретной модели котла, принцип его работы сохраняется неизменным – поступающая электроэнергия преобразуется в тепло и используется для нагрева теплоносителя, поступающего через трубопровод в отопительные приборы.

Конструкция электрического котла включает в себя два основных рабочих элемента – теплообменник и блок управления. Последний необходим для отслеживания и регулирования работы котла в режиме реального времени. При перегреве или возникновении неисправности блок управления подаст сигнал о необходимости отключения отопительной системы. Если уровень перегрева достиг критической отметки, блок выключит электрическое водяное отопление самостоятельно.

Преимущества обогрева от розетки

Электрическое отопление дома обладает несомненными плюсами. Они заключаются в:

1. Простоте и легкости установки. Для проведения монтажа своими руками не понадобится специальных знаний и дорогостоящего инструмента. Необходимое для установки оборудование обладает небольшими габаритами. Его монтаж производится быстро и с небольшими затратами. Все приборы, предназначенные для работы такой системы, с легкостью транспортируются и могут быть перенесены из одного помещения в другое. Не понадобится хозяевам выделения отдельного помещения под котельную. Не нужен такой системе и дымоход.
2. Безопасности. Использование электрического оборудования для отопления частного дома, позволит избежать образования угарных газов. В этом случае продукты от сгорания будут отсутствовать полностью. Не будет в такой системе выделения вредных выбросов даже при ее поломке и дальнейшей разборке.
3. Низких первоначальных затратах. При установке подобной системы не потребуется приглашения специальных служб и получения разрешительных документов.
4. Надежности и бесшумности. Судя по отзывам специалистов, электрическое отопление не потребует регулярного сервисного обслуживания. К тому же все смонтированные в доме установки будут работать бесшумно в связи с отсутствием в системе циркуляционного насоса и вентилятора.
5. Простоте эксплуатации. Подобная система не имеет элементов, которые способны быстро выйти из строя. В процессе ее эксплуатации не нужно постоянно следить за уровнем топлива и за датчиками.
6. Высоком уровне КПД. Установленная в доме электрическая система отопления в течение короткого времени способна обогреть здание даже в самые морозные дни. А специальное оборудование, позволяющее производить регулировку температуры в каждой комнате, позволит значительно снизить материальные затраты в холодный период.

Отопление дома при помощи электрообогревателей

Для воздушного отопления применяются следующие электроприборы:

Воздушные конвекторы – приборы, состоящие из корпуса, внутри которого расположен ТЭН. При работе в конвектор поступает холодный воздух, нагревается ТЭНом и естественным путем выходит через распложенную в верхней части решетку. В зависимости от расположения, конвекторы бывают напольные и настенные.

Масляные обогреватели – обогрев помещения такими электроприборами происходит за счет нагревания герметичного корпуса (радиатора), наполненного маслом, расположенными внутри ТЭНами.

Керамические нагревательные панели – приборы, отапливающие помещения за счет конвекции теплого воздуха керамической поверхностью, нагреваемой расположенными под ней трубчатыми или плоскими электро генерирующими тепло элементами (ТЭНами, греющим кабелем).

Инфракрасные излучатели – обогреватели, отапливающие помещение за счет нагревания испускаемыми ими инфракрасными лучами находящихся в зоне действия прибора предметов с дальнейшей отдачей части тепла окружающему их воздуху. Классический прибор данного вида представляет собой корпус с кварцевой прозрачной трубкой, внутри которой расположена нагревающаяся и испускающая инфракрасные лучи спираль из нихромовой или вольфрамовой проволоки.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Минусы работы

Главным недостатком электрического отопления считается большой расход электроэнергии. В некоторых районах цена на энергоносители достаточно высокая, поэтому такой способ может быть просто невыгодным.

Вторым недостатком считается энергозависимость. Если электричество по какой -либо причине будет отключено, обогрев помещения станет невозможен.

Третьим минусом можно считать нестабильное напряжение в электросети, особенно это касается сельских районов. Приобретение собственного генератора снимает эту проблему, но существенно увеличивает финансовые затраты.

Решили отапливать дом электричеством? Необходимо учесть состояние и мощность электропроводки. Для большого частного дома может понадобиться трехфазная электросеть. Потребуется точно узнать, какая мощность выделяется на дом и какую часть из выделенной мощности можно отдать на отопление.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.
