Сетка для армирования стяжки пола

Что нужно знать об армирующей сетке?

Виды

Видов армирующей сетки два:

1. Металлическая сетка,
2. Стекловолоконная сетка,

Металлическая сетка

Чтобы стяжка пола, нанесение штукатурки и создание армирующего пояса для стен было качественным, лучше применять металлическую сварную сетку.

Данный материал имеет ячейки, и они могут быть разного размера и сечения.

Для работ со штукатуркой применяют сетку с ячейками в 30мм, сечение которых 1,5 мм.

Благодаря различным видам армирующей сетки, позволено выбирать ее тип, в связи с нагрузкой на готовую поверхность.

Стекловолоконная сетка

Стекловолоконная армирующая сетка очень прочная, не боится перепадов температур.

Для использования армирующих сеток не нужно специальных навыков.

Укладка сетки происходит в несколько этапов. В первую очередь на поверхность наносят слой штукатурки, а затем на него укладывается сетка. После чего на высохшую поверхность наносят ещё один слой штукатурки.

Такую армирующую сетку используют при обработке поверхности штукатуркой. Сетка способствует улучшению взаимодействия материалов. Очень часто стекловолоконную сетку используют при отделке фасада. Такая сетка имеет меньшую цену, чем металлическая.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Основные преимущества армирования и отличия от обычной стяжки

Поверхность будущей стяжки с сеткой визуально ничем не будет отличаться от обычного цементного состава, но технические характеристики изменяются существенно. Дополнительно армирующая сетка помогает в стяжке кривого пола, способствуя упрощению выравнивания поверхности. При затоплении усиленный бетон лучше переносит влагу, не подвергаясь разрушениям и деформациям.

Ключевые достоинства:

• повышается долговечность поверхности;
• снижается необходимость в ремонтных и восстановительных работах;
• увеличивается прочность основания;
• улучшается сопротивляемость деструктивным воздействиям;

Армирование сеткой плавающую стяжку

• уменьшается риск проявления трещин;
• утончается необходимый слой стяжки;
• экономятся средства на строительных растворах;
• облегчается обустройство неровного пола.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

Технология укладки армирующего слоя

Армирующая сетка спасет бетон от разрушения и деформаций

Поэтапная технология укладки армирующего слоя:

Покупка и осмотр материала. Если сетка имеет масляные пятна, надорванные участки и другие дефекты, её не следует укладывать.
Подготовка основания

Важно создать пригодные условия для стяжки: убрать любые дефекты, поверхность покрыть грунтовкой, уложить под низ гидроизоляцию. Все стены помещения на высоту около 100 мм заклеивают демпферной лентой, которая нужна для компенсации деформаций из-за изменения температуры.
Укладывание сетки

Выполняют армирование нанесением параллельных слоёв сетки с напуском около 10 см. Следует оставить зазор между стеной и сеткой 2-3 см. Чтобы арматура полностью располагалась в бетоне, её поднимают на 1-2 см выше пола. В качестве подставок используют частички кирпичей, камни, пластиковые трубы. Подкладывают подставки под участки соединения стержней для предотвращения прогибов. Количество подставок увеличивают в зависимости от толщины слоя.
Создание плоскости. Устанавливаются маяки из гипсокартона, реек или досок. Необходимо проверять армирование уровнемером. Любые отклонения устраняются.
Заливка. Между маяками заливают раствор до момента полного покрытия армированного материала. Сетка должна быть скрыта в глубине цемента. В отношении пластиковых и композитных разновидностей используется другая методика. Изначально выливают 30-40% раствора, затем ровняют его правилом и укладывают сетку с небольшим утоплением в цементе. После укладки сетки выливают оставшийся раствор.

Если стены внутри обшили изолоном фольгированным или другой изоляцией, обязательно выполняется утепление и шумоизоляция пола.

Армирование конструкций

Армирование стяжки значительно при укладке пола. Именно армирующий слой создает для основания требуемую прочность и понижает риск разрушения конструкции в процессе усадки.

В частном строительстве сетка в бетонную стяжку применяется чаще всего при создании монолитного пола.

Так, сетка для армирования стяжки из бетона используется, как заводского производства, так и из рабочих арматурных стержней связанных самостоятельно вязальной проволокой.

Алгоритм работы:

1. Уборка помещения.
2. Нарезка требуемых кусков сетки, когда она используется рулонного типа.
3. Если сетка поставлялась картами заводского изготовления (металл или пластиковый композит), то разложить секции и связать стыки проволокой или пластиковыми хомутами.
4. В случае изготовления сеток вручную, необходимо обзавестись крючком и вязальной проволокой; нарезать арматуру и связать из нее каркасы необходимого размера. Далее см. п. 3.
5. Для лучшего контакта бетона с арматурным каркасом, каркас кладем не на основание, а устанавливаем на специальные «стульчики»

После соблюдения всех указанных правил, можно приступать к приготовлению и укладке смеси из бетона.

Сварная сетка для армирования бетона в ассортименте изготавливается специализированными арматурно-сварочными заводами или, в случае с пластиковыми композитами, доставляется в торговый магазин профильными фирмами. Выбор необходимой арматуры нужно осуществлять с учетом типа монолитной конструкции и требуемых эксплуатационных характеристик покрытия.

Стоимость материала

Армирование стяжки пола – довольно бюджетное дело. Строитель понесет финансовые издержки малого размера:

• для армирования стяжки – стоимость стартует от 77 руб./шт. (50х50 мм);
• для армирования бетона – цены отсчитываются от 140 руб./шт. (100х100 мм). Ориентировочно, в этих же пределах, реализуется сетка 100х100 ВР 5, вес 90 кг/м2;
• металлическая для армирования бетона – наименьшие тарифы от 450 руб./шт. (150х150/200х200 мм).

Важно: кладочная сетка для стяжки, армирования стен и иных задач до применения обязана храниться в крытом помещении. Рулоны укладываются ярусами, секции – штабелями, перекладывая каждый слой деревянными прокладками толщиной 30 мм

Виды

Сетка для стяжки пола продается в магазинах:

• стальная с оцинковкой;
• пластиковая полипропиленовая;
• стеклопластиковая (стекловолоконная);
• базальтовая.

В первом и втором случаях сетки для армирования пола изготавливаются из стали или полипропилена. А последние два варианта – это композитные материалы на основе стекла либо базальта, которые дополнены связующим пластиком.

 Армирующая стяжка делает пол прочнее и долговечнее

Стальная

Стальную сетку следует брать только в оцинковке, иначе срок службы ее в стяжке окажется недолгим. Главное достоинство металлического варианта – огнестойкость. Все остальные аналоги полностью или частично состоят из пластиков и боятся высоких температур. При возгорании на полу только сталь в бетоне сохранит свои свойства.

При всей прочности и надежности стальная армирующая сетка отличается предрасположенностью к коррозии. Даже после оцинковки она со временем начинает ржаветь. Если стяжка делается на полу в ванной комнате, бане, душевой или возле бассейна, то лучше подобрать иной материал.

Преимущества стальной сетки для армирования

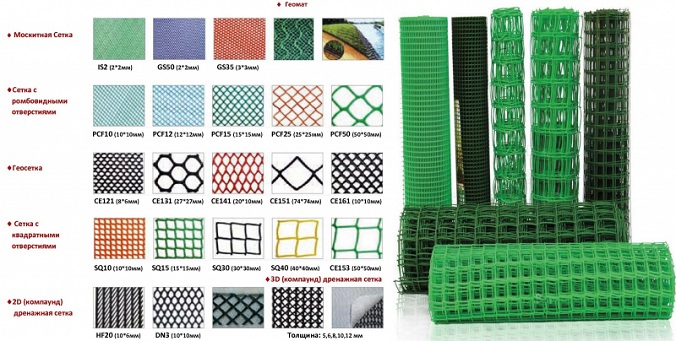

Полипропиленовая сетка для стяжки

Полипропиленовая сетка для стяжки устойчива к влаге и воздействию щелочей, которые свойственны бетонному раствору. По прочности она немного уступает стальной, но весит в 6–7 раз меньше. Если пол приходится армировать в старом доме с деревянными перекрытиями, то этот момент крайне важен. Плюс у нее гораздо лучше прочность на растяжение.

Варианты полипропиленовой сетки

Еще одно достоинство этой пластиковой сетки – эластичность. При сильном давлении сверху на стяжку она растягивается без разрыва, а потом возвращается в исходное состояние. Сталь и стеклопластик при аналогичных нагрузках на пол часто просто разрываются в местах соединения прутьев между собой.

Преимущества применения пластиковой сетки

Стеклопластиковая

Стеклопластику (стекловолокну) противопоказаны высокие температуры и щелочи. Но он не боится воды и дешев. А чтобы противостоять щелочному воздействию, сетки из этого материала при изготовлении покрываются полимерами. Без такой защиты стекловолокно «съедается» в бетонной стяжке буквально за пятилетку. А с нею выравнивающий слой пола без проблем служит по 40–50 лет.

Стекловолоконная сетка

Стекловолокно отличается легкостью в весе и простотой монтажа. По прочности стеклопластиковое армирование не уступает остальным вариантам. Но, как и все неметаллические аналоги, стеклопластик превосходит сталь по теплопроводности практически на два порядка. Если пол заливается на грунт, то предпочтение стоит отдать именно стекловолоконной армирующей сетке.

Базальтовая

Базальтовый вариант по характеристикам похож на стеклопластиковый. Только здесь при изготовлении используется иной несущий материал – волокно из базальта. Такая сетка имеет бронзовый оттенок, устойчива к коррозии и спокойно переносит воздействие щелочей.

Применение базальтовой сетки

Помимо отсутствия предрасположенности к ржавлению базальтовое, стеклопластиковое и полипропиленовое армирование стяжки пола не проводит электричество и не экранирует сигналы связи. В этом отношении оно сильно выигрывают у стального аналога.

Преимущества применения базальтовой сетки

Расчет арматуры для фундамента

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Применение вязального пистолета

При больших объёмах работ требуется автоматизировать процесс вязки, в противном случае для возведения фундамента может потребоваться слишком большой промежуток времени.

Для вязки арматурной сетки в таких ситуациях применяется аккумуляторный или механический пистолет. Стоимость качественного инструмента достаточно большая.

Некачественное оборудование быстро выходит из строя. Для решения этой проблемы специалисты используют различные способы. Кто-то довольствуется инструментами, бывшими в употреблении и затем продают их. Других устраивает вариант аренды.

При использовании автоматического скрепления, соединение осуществляется очень быстро. Но существуют труднодоступные места, в которых невозможно применение вязального пистолета.

Для соединения фундаментной сетки пистолет ставят на место стыковки арматуры и нажимают пусковую кнопку. В этот момент осуществляется автоматическая подача вязальной проволоки.

Вот еще интересное дополнение в видеоформате:

Данный способ соединения обладает следующими преимуществами:

• Вязальным пистолетом легко пользоваться.
• В результате автоматической вязки получаются надёжные стыковочные соединения.
• Экономится проволочный материал.
• Намного ускоряется процесс вязки.
• Понижается трудоёмкость операций.

Расскажите об этой статье друзьям в соц. сетях!

Чем армировать?

Технологии, используемые при заливке стяжки пола, описаны в таких документах, как «Строительные нормы и правила» (СНиП), стандарты по жилищному строительству, рекомендации по проектированию покрытия пола.

Согласно СНиПу армирование бетона выполняется при толщине стяжки менее 4-5 см, и если необходимо повысить прочность пола в складских помещениях, промышленных зданиях, гаражах. Если прогнозируется большая нагрузка на пол – выбирайте сетку с проволокой большого диаметра. Лучше применять для армирования сетку с небольшими ячейками, но с толстой проволокой.

Сетку располагают строго в середине стяжки. Если кладется изолирующий слой, то расстояние от стен до сетки делают около 30-50 мм.

Изделия из полимерных сеток и стекловолокон хорошо подойдут для теплых полов в индивидуальном строительстве, но для чернового пола по грунту их не используют. Фиброволокно сделает бетонный раствор прочным и защитит от маленьких трещин во время усадки, но нагрузок на растягивание и изгиб не выдержит, не подойдет для стяжек по грунту.

Металлические сетки идеальны при обустройстве стяжки на черновом основании. Они считаются самыми эффективными, если предполагается большая и постоянная нагрузка на стяжку. Иногда укладываются двойным слоем.

Преимущества использования сетки

Сетка тканая для отсечки бетона 12х12, 5х5, 10х20 из проволоки 0,7.

Тканая сеть является необходимым материалом для проведения ремонтно–строительных работ. Она обладает прекрасной гибкостью, прочностью и спокойно переносит перепады температур. Тканая сеть позволяет хорошо укрепить кирпичную кладку, используется при штукатурных работах, для фильтрации воздуха, ограждения участков и т.д. Область применения широкая, сетка отличается приемлемой стоимостью. Она используется и для отсечки бетона.

Благодаря плотности и множеству ячеек через нее просеивают сыпучие материалы, при этом можно добиться разной степени отсева. Отсечная сеть долговечна, легко трансформируется под любую базовую основу благодаря своей эластичности и не влияет на прием ТВ, телефонную связь.

Стекловолоконная сетка

Композитные сетки изготавливаются их алюмоборосиликатного стекла методом ажурного переплетения. Размер квадратных ячеек изделия обычно составляет порядка 4-6 мм.

Важным моментом при выборе композитных сеток является марка изделий, так как некоторые из них не обрабатывают специальными добавками, улучшающими эксплуатационные характеристики. Например, ССП-95 и ССдор-300 пропитывают специализированными щелочестойкими дисперсиями, а такие марки, как ССМ-85 и ССДор-300 не покрываются этими составами. Дело в том, что такая пропитка просто необходима, если в бетонном растворе будет находиться материал способный вступать в щелочную реакцию. Стекловолокно относится к этой группе материалов, поэтому при контакте с агрессивной средой, оно просто будет «съедаться» и уже через 5-6 лет от армирующей сетки не останется и следа. Нейтральные к щелочи полимерные составы позволяют защитить армоэлемент, сохраняя все его качества на протяжении долгого времени.

Армированная стяжка с сеткой из стекловолокна обладает множеством плюсов:

• небольшим весом, поэтому на перекрытия не создается излишняя нагрузка;
• простотой транспортировки;
• высокой прочностью на растяжение;
• хорошей устойчивостью к перепадам температурных режимов;
• стойкостью по отношению к водной среде;
• низкой электро- и теплопроводностью.

Однако этот материал обладает и некоторыми недостатками, которые нужно обязательно учитывать:

• композитный материал подвержен коррозии;
• стекловолоконная сетка не выдержит слишком высоких температур (более 200 градусов), поэтому ее нельзя использовать в помещениях с низкой огнеустойчивостью.

Во всем остальном композитные изделия ни чем не уступают полимерным и стальным аналогам. Армирование также выполняется по технологии, описанной выше.

Стоимость материала

Армирование стяжки пола — это достаточно выгодная операция. Домашний мастер может рассчитывать на следующие финансовые издержки:

•  для армирования стяжки — цена начинается от 77 р/шт. (50х50 мм);
• для армирования бетона – цена начинается от 140 р/шт. (100х100 мм). Примерно по такой же стоимости доступна сетка ВР 5 100х100, вес м²90 кг;
• металлическая для армирования бетона – цена начинается от 450 р/шт. (150х150/200х200 мм).

Сетка для армирования стен, стяжек и прочих работ до использования должна храниться в крытом помещении. Рулоны складируют ярусами, секции – штабелями, перекладывая каждый слой деревянными прокладками 30 мм толщиной.

Преимущества армирования стяжки пола пластиковой сеткой показаны в видео:

Особенности армирования стекловолокном

Сетка на основе стекловолокна особенно легкая, выдерживает температуру не больше 200°С, так что пожароопасной назвать материал нельзя. Ее применение особенно эффективно в старых домах, с минимальной нагрузкой на перекрытия. В частности применяется при реконструкции старых помещений, причем не только для стяжки, но и при штукатурке стен.

Монтаж полипропиленовой сетки

Достоинства арматуры очевидны, помимо легкости сетка не подвержена коррозии, гниению, устойчива в агрессивной химической среде, экологически безопасна. Стекловолоконные добавки в растворы применяют в следующих случаях:

• для стяжки пола при толщине до 7 см такое покрытие эффективно;
• оштукатуривание стен, особенно сложенных из пеноблоков, наложенный слой выполнит функцию звукоизоляции, теплоизоляции стен;
• для штукатурки бетонных стен данная добавка из стекловолокна придаст особую прочность покрытию.

Арматура на основе фиброволокна

Армирование бетонной стяжки — обязательный элемент, придающий структуре прочность, надежность и долговечность. В зависимости от поставленных целей  применяются разные виды армирования: от металлической сетки до стекловолоконной фибры. Каждый способ укрепляет поверхность, придает устойчивость. Главный момент в армировании – препятствие образованию трещин в бетонном покрытии.

Учитывая невысокую цену сетки для армирования, варьируется в пределах 80-150 рублей за 1 м2, задумываться о целесообразности использования не стоит. Выполнив качественную стяжку единожды, можно не беспокоиться о надежности напольного покрытия в дальнейшем.

О проведении армирования стяжки, можно узнать из видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

Армирование плитного фундамента

Выполнение работ, связанных с укреплением монолитного фундамента, начинается с выбора арматурного прута определенной марки. Такое основание обычно возводят при строительстве зданий, в которых не предусмотрено наличие подвального помещения. Выбор арматуры, предназначенной для изготовления основы, связан с качеством грунта и существующей возможностью горизонтального сдвига постройки. Посмотрите видео, как армировать монолитную плиту основания.

Если строительство ведется на непучинистом грунте, движение по горизонтали практически исключено. Используется армирующая арматура, которая укладывается в нижнем и верхнем слоях бетона при сооружении монолитной плиты основания дома. Необходимо подобное укрепление при изготовлении стяжки. Арматура может значительно укрепить конструкцию, если использовать пруты диаметром от 10 до 14 миллиметров. Верхний и нижний слои скрепляют между собой прутом диаметром 6 миллиметров, установленным вертикально. Вязать пруты арматуры между собой можно с помощью отожженной проволоки или пластиковых хомутов. В первом случае понадобится специальный крючок или вязальный пистолет.

Хождение по сеткам при заливке

Основная проблема при укладке смеси для пола по грунту – возможный сдвиг сеток бетоном или обувью рабочих. Чтобы обеспечить абсолютную неподвижность карт, потребуется уложить прокладки под каждый третий угол ячеек решетки, что экономически не целесообразно.

Поэтому применяется несколько способов:

изготовление «дорожек» – бетон засыпается от входной двери помещения к дальнему углу, распределяется под решеткой, позволяя ходить по ней без сдвига;

Хождение по «дорожкам» из бетона.

укладка и постепенная перестановка трапов – доски или щиты, укладываемые поверх сетки, увеличивающие поверхность опирания и равномерное распределение веса рабочего.
Работа по выравниванию стяжки с передвигаемых настилов

Важно! При монтаже маяков для заливки пола по грунту на быстротвердеющем растворе дополнительно связывают сетку и придают ей необходимую для свободного хождения жесткость. Маяки для выравнивания стяжки плавающей

Таким образом, армирование конструкции пола по грунту можно осуществить собственными силами с учетом вышеприведенных требований. Совет! Если вам нужны мастера для ремонта, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от частных мастеров, ремонтных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.
Достоинства и недостатки полусухой стяжки пола
Технология устройства полусухой стяжки пола ручным методом
Нужна ли гидроизоляция перед стяжкой пола и как ее сделать
Конструкция бетонного пирога пола по грунту
Как правильно выставить маяки для стяжки и какие они бывают
Технология механизированной полусухой стяжки пола

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.
