Дымоход из сэндвич-трубы: как собрать самостоятельно и не наделать ошибок

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

• с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
• с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
3. Узкая сторона одной детали заводится в раструб другой до упора.
4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Этапы монтажа дымохода из термотруб

После заключения договора, разработки проекта и его утверждения заказчиком строительной компанией будет проложен дымоход в стене или крыше поэтапно:

• На печной патрубок надевается переходник. Он смазывается герметиком, способным выдерживать температуру минимум 1000 градусов. Переходной элемент для надёжности закрепляется с помощью хомута из металла.
• Устанавливается отрезок одностенной трубы, чтобы предотвратить перегрев сэндвича, который при воздействии высокой температуры превращается в камень. Это приводит к выходу из строя дымохода.
• На одностенную трубную деталь монтируется каменка или металлическая ёмкость для подогрева воды.

Металлический бак для подогрева воды в бане над печьюИсточник pechimax.ru

• Если выполняется установка дымохода через стену в деревянном доме, бане или другом строение, создаётся с 3-градусным уклоном в сторону улицы участок дымоотвода длиною не более 1000 мм.
• В стене подготавливается отверстие для вывода дымохода. Его диаметр всегда больше сечения сэндвич трубы. Если стена создана из горючего материала, тогда зазор между дымоотводящим каналом и несущей конструкцией составляет минимум 200 мм. Часто создаётся квадратное отверстие размером 400*400 мм.
• Стенки проёма закрываются базальтовым картоном.
• Устанавливается проходной узел дымохода через стену в заводском исполнении.

Проходной блок в виде коробаИсточник masterweld.ru

• В проходной блок вставляется сэндвич-труба.
• Пустое пространство детали для проходки заполняется минеральной ватой.
• Узел прохода трубы через стену закрывается декоративной розеткой или пластиной из металла.
• Видимые щели заполняются с помощью герметика.

• Закрепляется кронштейн с опорной пластиной на внешней поверхности стены в месте выхода дымохода. Производители нередко изготавливают этот узел вместе с ревизионным элементом.
• Выполняется крепление дымохода вдоль стены в вертикальном направлении. Сэндвич трубы соединяются между собой «по дыму» и «по конденсату». В первом случае изделия раструбом надеваются на суженные торцы, а во втором – стыки выполняются наоборот.

Способы соединения труб «по дыму» и «по конденсату»Источник obustroeno.com

Разобраться в принципах создания соединений «по дыму» и «по конденсату» поможет видеоматериал:

Монтажный процесс завершается установкой конуса требуемой высоты и выбранного оголовка. Если последний участок имеет большую длину, на нем закрепляется хомут с проушинами. Это изделие позволяет зафиксировать конечный отрезок дымохода с помощью растяжек, которые закрепляются на неподвижных прочных деталях крыши.

Специальный хомут под растяжкиИсточник yandex.net

Заключение

Сэндвич трубы позволяют смонтировать профессионалам практичный и эффективный дымоход от печи. В зависимости от планировки бани установка его основной части выполняется внутри или снаружи строения.

Продуманная конструкция двухконтурных труб с теплоизоляционным материалом позволяет быстро собирать дымоход по заранее разработанной схеме как конструктор. Тем более производители выпускают все необходимые сэндвич-элементы для сборки дымоотводящего канала.

Для создания эффективного сэндвич-дымохода требуется пригласить специалистов, обладающих навыками, аккуратностью и опытом выполнения работ на земле и высоте. Помощь профессионалов позволит собрать систему, которая не станет причиной пожара.

Источник

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Цена сэндвич труб для дымоходов

Покупая продукцию у производителей или официальных их представителей, вы можете быть уверены, что приобретете сертифицированный и качественный товар. В ассортимент онлайн-магазинов и специализированных отделов включены не только сами трубы, но и целый ряд заводских отводов, тройников, фасонных деталей и других сопутствующих изделий, которые можно легко найти в каталогах. Если схемой дымохода из сэндвич труб предусмотрено прохождение через крышу, здесь же можно заказать стандартную крышную разделку.

Сэндвич труба состоит из двух металлических гильз, между которыми проложен слой теплоизолятора

Обратившись на сайт, перед тем как собрать сэндвич дымоход, можно получить консультацию специалиста по любому интересующему вопросу. Для тех, кто планирует установку сэндвич дымохода своими руками, интернет-площадки предлагают информацию о различных примерах сборки и наиболее важных моментах монтажа.

Цена сендвичных труб для монтажа дымохода:

Производитель	Сэндвич труба из нержавеющей стали, длина 1 м
Диаметр, мм	Толщина металла, мм	Цена, руб.
наружный	внутренний
Компания НЭСТ	220	120	0,5	1490
230	130	0,5	1600
240	140	0,5	1670
250	150	0,5	1760
260	160	0,5	1850
Компания Смирнов	200	120	0,5	1480
ПК Ferrum	200	110	0,5	1970
200	115	0,5	1985
200	120	0,5	1990
200	130	0,5	2030

Соблюдение всех требований при расчетах и монтаже дымоходов гарантирует их длительную эксплуатацию

Некоторые компании занимаются реализацией систем отвода продуктов сгорания, которые уже максимально собраны. Купив такую конструкцию, вы можете уменьшить трудоемкость и сократить время на установку сэндвич дымохода своими руками. Кроме того, укомплектованность модульной конструкции различными уплотнителями гарантирует герметичность и надежность системы дымоотвода.

Благодаря широкому ассортименту сэндвич труб различных диаметров, а также фасонных деталей и комплектующих к ним, произвести сборку дымоходов можно самостоятельно, придерживаясь правил и норм. Руководствуйтесь рекомендациями профессионалов и используйте для примера обучающее видео как установить дымоход из сэндвич труб.

Достоинства и недостатки сэндвич труб

Сэндвич труба для камина, печи и другого отопительного оборудования, обладает  достоинствами и недостатками.

Рассмотрим основные достоинства таких изделий:

• универсальность монтажа. Трубу можно выводить и через крышу дома, и через стену;
• простота установки. Конструкция сэндвич изделия позволяет монтировать его без особых сложностей. Для установки не требуется специального строительного оборудования. Всё это позволяет ускорить прокладку коммуникации из таких труб;
• отсутствие конденсата. Устройство сэндвич дымохода исключает образование конденсата, а также замедляет скапливание сажи. В случае необходимости можно дополнительно установить специальный тройник, который препятствует появлению конденсата;
• компактность. Для обустройства сэндвич системы не требуется больших пространств, что является очень удобным;
• безопасность. Такие трубы отличаются тем, что их можно устанавливать даже в деревянных домах и других сооружениях из этого материала (например, бани). Сэндвич дымоход является безопасным, если соблюдены все условия монтажа такой системы;
• требуют минимального ухода. Профилактические осмотры и очистки такой конструкции проводятся гораздо реже, чем для дымоходов, сделанных из других материалов;
• надёжность. Нержавеющая сталь, из которой выполняются внутренние, а иногда и внешние, трубы в сэндвиче, отличается прекрасными антикоррозийными качествами, а также устойчивостью к высоким температурам;
• пластичность. На сегодняшний день на строительном рынке можно найти любые комплектующие к таким дымоходным конструкциям. Большой выбор комплектующих деталей позволяет прокладывать дымоход, огибая балки, стропила и другие препятствия, которые могут встретиться на пути сэндвич дымохода во время монтажа;
• экономия. Сэндвич трубы для печей и каминов позволяют сократить не только временные, но и финансовые затраты. Такая конструкция не требует выполнения отдельного фундамента;
• долгий срок службы. При правильном монтаже эксплуатационный срок сэндвич труб может достигать 15–20 лет.

Комплектующие для сендвич систем выпускаются в очень широком ассортименте, это позволяет создавать дымоходы самых различных конфигураций

Однако сэндвич дымоходы имеют и свои недостатки. Рассмотрим их:

• несмотря на то что эксплуатационный срок такой трубы выше, чем у кирпичной, не рекомендуется использовать её более 10–12 лет. По истечении этого срока желательно провести ремонтные работы или полную замену конструкции.
• в случае если труба эксплуатируется в условиях постоянных температурных скачков, может возникать ухудшение показателей герметичности. Рекомендуется проверять крепления таких конструктивных элементов дымохода хотя бы раз в год.
• основным недостатком таких сэндвичей считается их высокая цена, обусловленная простотой монтажа и отличными техническими характеристиками.

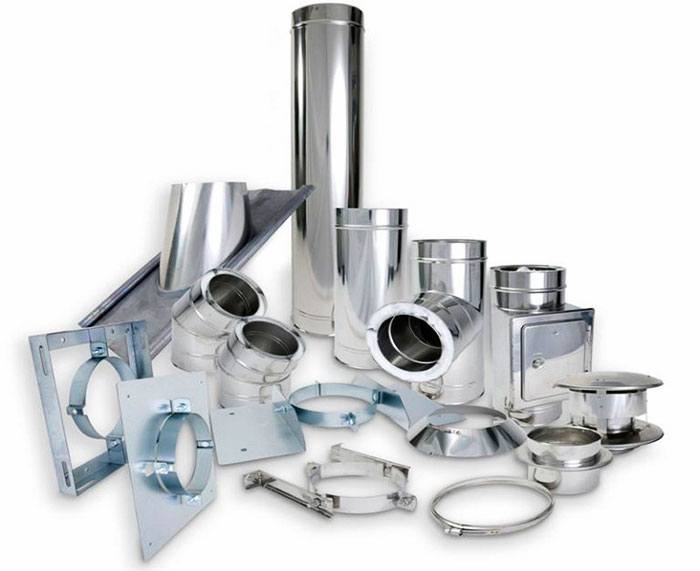

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

• Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
• Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
• Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

• Котлам с мощностью до трёх с половиной киловатт — 196 см²;
• Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
• При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением

Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу

А с ростом тяги снижается коэффициент полезного действия печи.

Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

• Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
• Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

• На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
• Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
• Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
• При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки. 2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах. 3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.
