Секционные ворота для гаража: как выбрать

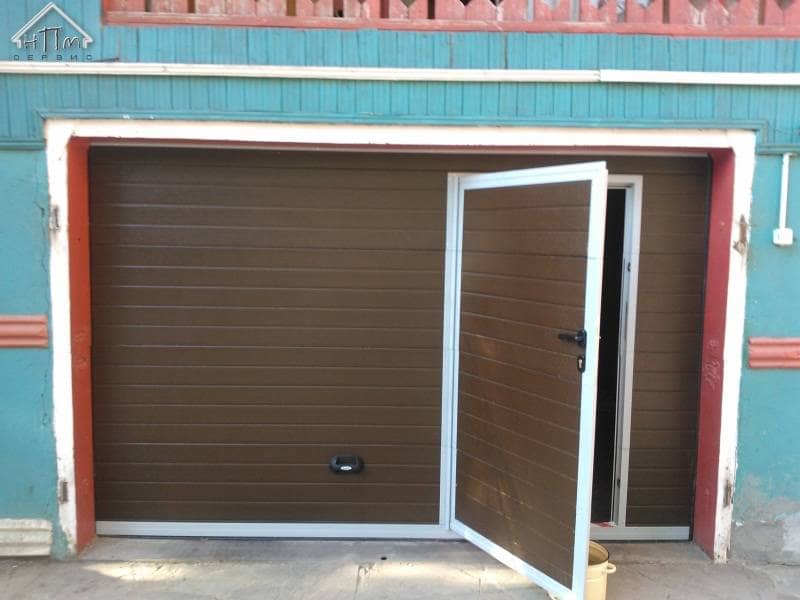

Типы подъема секционных ворот с калиткой

Для секционных воротс калиткой действуют те же правила при выборе типа подъема, что и для обычных конструкций такого типа. Выбор определенной конструкции подъемного механизма позволяет монтировать такое ограждение на объектах с любым типом архитектуры. Для секционных гаражных ворот тип подъема определяется высотой притолоки — расстояния от перекрытия до верха проема.

Наклонный подъем

Оптимальное решение для помещений с расположением потолка под углом, направленным вверх. Такой вариант подходит для гаражей, высота притолоки в которых не превышает 500 мм. Размеры помещения и возможность установки торсионных путей влияют на выбор типа наклонного подъема, который может выполняться в стандартном исполнении, либо быть низким или высоким. Предельная масса воротного полотна, устанавливаемого на наклонный подъем, не должна превышать 1000 кг.При таком типе подъема конструкция позволяет хорошо разместить направляющие под потолком.

Вертикальный подъем

Движение воротного полотна ограничено направлением перемещения — строго вверх. Данный тип подъема подходит для помещений с высокими притолоками и подходящей геометрией. У нас вы найдете решения для любых размеров гаражей и складов, в которых притолока имеет высоту более 500 мм.Индивидуальный подход обеспечивает возможность подбора оптимального варианта установки воротной группы.

Низкий подъем

При невысокой притолоке устанавливаются гаражные ворота с низким подъемом секций. Такое конструкционное решение используется, когда высота притолоки не превышает 140-350 мм. Так как при таких размерах автоматика не может быть установлена на потолок гаража, ее монтируют за направляющими. Данный тип открывания секций предполагает частичное перекрытие полотном верхней части въезда.

Стандартный подъем

Секционные ворота с калиткой при стандартном подъеме производятся с направляющими, имеющими два типа радиусов изгиба — 305 и 381 мм. Первый тип изгиба предназначен для установки в помещениях, высота притолоки в которых не превышает 400 мм. Второй тип конструкции используется для притолок высотой более 400 мм. Стандартный подъем позволяет купить секционные ворота для проемов шириной 7 м и высотой 9,7 м с массой полотна 870 кг.Такие параметры ограждения обеспечат оптимальную нагрузку на подъемные механизмы и конструкционные элементы.

Высокий подъем

Как выбрать подъемно-секционные ворота?

Какой будет цена, механизмы и комплектующие определяют в первую очередь. в Москве сделать грамотный выбор вам помогут рекомендации наших специалистов.

Большое внимание необходимо уделить параметрам используемых для наполнения полотна сэндвич-панелей. В идеале они должны иметь толщину в 4,5 см

Однако для бытового использования достаточно и 3,5 см. При более низких показателях створка будет иметь недостаточную прочность и изоляционные характеристики.

Если промышленные створки дешево стоят, это повод задуматься об их качестве. Надежная конструкция оценивается в не менее чем 20 тыс. рублей

При меньших затратах вы не столько сэкономите, сколько рискуете получить низкопробное изделие.
Важно понимать, для каких целей вам нужна продукция. Например, модели для гаражей обычно имеют глухое полотно и стильный дизайн, а для цехов — небольшие окошечки и оформление попроще

В случае с автомойками и автосервисами чаще всего выбирают панорамные конструкции с полным остеклением, улучшающие естественное освещение в помещении.

Ремонт и обслуживание

Установка

Секционные ворота в Джи Эс Автоматик

Почему стоит покупать секционные ворота в Джи Эс Автоматик?

• Стоимость. Благодаря оптовым скидкам, которые получаем мы, конечная цена ворот намного ниже, чем у других производителей.
• Опыт. Имея колоссальный опыт работы в производстве ворот, мы гарантируем их высокое и безупречное качество.
• Индивидуальный подход. Мы готовы выполнить не только стандартные заказы, но и взяться за самые сложные варианты ворот или другие предложения.

В Джи Эс Автоматик предлагают самую практичную конфигурацию, наиболее оптимальную для ваших условий модель и эффективного производителя. Ассортимент ворот исчисляется десятками разновидностей и типов.

Чтобы рассчитать точную цену отдельной модели, придется потратить всего 3-5 минут, а оставленная на электронной почте заявка будет обработана в течение 1 дня, с последующим ответом на нее.

Основная сфера деятельности Джи Эс Автоматик — перегрузочное оборудование в Москве. Компания занимается изготовлением и продажей оборудования по доступным ценам и исправляеет любые ошибки до окончательной продажи и установки изделия.

Установщики ворот – это специализированные бригады, имеющие более 3 лет опыта в этой сфере. Их работа эффективна и успешна. После монтажа не требуется что-то доделывать или исправлять. А один год гарантии является лучшим показателем качества нашей продукции.

Джи Эс Автоматик снабжает секционными воротами не только Московский регион и Россию, но и страны ближнего зарубежья.

Из чего в основном состоят промышленные секционные ворота

Направляющие

Полотно в промышленных секционных воротах при открытии или закрытии перемещается по стальным профилям, фиксируемым к проему. Конструкция профиля включает кронштейны и подвес, позволяющий закрепить направляющие к потолку. Направляющие элементы имеют горизонтальное и вертикальное исполнение. Второй вариант используется для помещений, в которых притолока значительно превышает высоту проема.

Ролики

Плавное движение полотна по направляющим в промышленных секционных воротах обеспечивается с помощью специальных элементов — роликов. Благодаря секционной конструкции они способны повторить практически любой рельеф потолка. Ролики выполнены из прочного материала, устойчивого к износу. От правильного выбора этих элементов зависит надежность и долговечность эксплуатации всей конструкции.

Сэндвич-панели

Полотно из сэндвич-панелей промышленных секционных ворот выполняется из стальных листов, внутреннее пространство между которыми заполнено вспененным полиуретаном. Такой тип исполнения обеспечивает высокую теплоизоляцию. Толщина сэндвич-панелей зависит от особенностей конструкции и составляет 9-45 мм. Ограждения из такого материала соответствуют высоким стандартам качества и безопасности.

Ручное открывание: торсионная система или навальный привод

Большинство моделей промышленных секционных ворот оснащаются навальным приводом с усиленной цепной системой, оптимальной для тяжелых и массивных ограждений. Ручное управление такого типа выступает дополнительным средством управления воротной группой при отсутствии электроэнергии. Разблокировка в ручном режиме позволяет открыть ворота, находящиеся под управлением автоматики.

Автоматический привод

Тяжелые и большие промышленные секционные ворота сложно перемещать вручную. Для оптимизации процесса воротные группы оборудуются автоматическим приводом потолочного либо навального типа. Между собой модели приводов различаются напряжением, интенсивностью работы, классом влагозащиты и рядом других параметров.

Пульт дистанционного управления

Управление на расстоянии промышленными секционными воротами осуществляется посредством пультов ДУ, позволяющих открывать/закрывать полотно посредством удаленного нажатия кнопки. Устройство представляет собой передатчик сигнала, транслируемый на приемник внешнего либо внутреннего исполнения. Передача сигнала от пульта к приемнику защищена специальным кодом шифрования.

Преимущества подъемно секционных ворот

Множество вариантов дизайна

Поверхности секций представлены в двух вариантах – имитация дерева и гладкая. Расцветка может быть любого цвета, присутствующего в каталоге RAL, или имитацией натуральной древесной поверхности.

Отсутствие мостиков холода

Ворота отличаются особенными характеристиками сэндвич панелей, благодаря чему нет промерзания зимой и образования конденсата, если температура внутри и снаружи сильно отличается.

Встроенный профиль с термо разделением

По сравнению с обычными конструкциями такого типа теплоизоляция наших изделий выше на 20%. Это достигается благодаря наличию уплотнительных манжет вверху и с обеих сторон, а так же специальной уплотнительной прокладки между стеной и направляющими.

Более 17 лет бесперебойной эксплуатации

При изготовлении ворот используются детали только самого высокого качества: и ходовые ролики, и взломостойкие межсекционные соединения, и пружинный вал, и др. Таким образом, потенциальное количество открываний и закрываний – более 25 тысяч раз.

Двухкомпонентный боковой уплотнитель

Полотно максимально прилегает к уплотнителю благодаря дополнительному внешнему контуру уплотнения, образовывая воздушную камеру, которая гарантирует максимальную герметизацию и препятствует поступлению холодного воздуха внутрь.

Высокая степень теплоизоляции

Отличная теплоизоляция обеспечивается благодаря оптимальной толщине сэндвич-панелей и наполнению из вспененного полиуретана. Кроме этого, в каждой панели имеется специальный уплотнитель, а значит появление зазоров исключено.

Антикоррозийная фурнитура

Стабильную работу ворот и надежную защиту от гниения гарантируют антикоррозийные комплектующие. Металлические детали окрашиваются специальной порошковой краской, а некоторые, особо важные компоненты, изначально изготавливаются из специальной стали.

Плавная и бесшумная работа всех механизмов

Ворота закрываются точно и бесшумно. В них установлены регулировочные пластмассовые ролики и шарнирные роликодержатели изготовленные из оцинкованной стали.

Обзор основных узлов ворот

Угловая стойка

Здесь проявляется разный подход производителей. У Дорхана жесткость обеспечивается за
счет толстой угловой стойки от промышленных ворот, а у Херманн и Алютех толщина стали
снижена, а жесткость обеспечивается за счет «хитрого» профиля рамы с ребрами
жесткости и усиливающих углов внутри самих стоек

Обращаем Ваше внимание, что не
всегда чем толще элемент, тем лучше — при расчетах нагрузок, инженеры точно знают, где
можно сэкономить на металлоемкости, сделав конструкцию более доступной покупателю.

Hormann LPU42

Hormann Renomatic 42

Алютех Prestige

Алютех Trend

Дорхан RSD02

Направляющие

Толщина направляющей шины у Дорхана больше, поскольку завод использует одну и ту же шину и в бытовых
и в промышленных воротах, покупая бытовую серию, вы отчасти, получаете конструкцию промышленых
ворот.

Hormann LPU42

Hormann Renomatic 42

Алютех Prestige

Алютех Trend

Дорхан RSD02

Роликовые кронштейны

Самые толстые у Алютех Престиж, к тому же они из нержавеющей стали, сдвоенные, а
не одинарные, как у всех остальных — это дает большую плавность хода, и меньше
шума во время движения. У Херманн жесткость обеспечивается за счет сложной
формы штамповки, что бы не дай Бог, не потратить лишний грамм стали. У Дорхана
кронштейны промышленного образца, не оцинкованны а окрашены, и это спорное
решение — если крепеж перетянуть, краска может слезть.

Hormann LPU42

Hormann Renomatic 42

Алютех Prestige

Алютех Trend

Дорхан RSD02

Нижние роликовые кронштейны

Тут паритет. У херманн кронштейны оцинкованны, как и у серии Тренд, у Престижа из
нержавейки, у Дорхана окрашены.

Hormann LPU42

Hormann Renomatic 42

Алютех Prestige

Алютех Trend

Дорхан RSD02

Торсионный узел

У Херманн и Алютех храповая муфта, которая
блокирует полотно в случае обрыва пружины входит в
базовую стоимость. У Дорхана за нее нужно
доплатить. А платить лишнее ни кто не любит.
Экономия может сказаться спустя годы, когда
пружина выработает свой ресурс и лопнет. Ресурс
пружин у всех производителей одинаковый — 25000
циклов.

Hormann LPU42

Hormann Renomatic 42

Алютех Prestige

Алютех Trend

Дорхан RSD02

Ручки и замки

Удобная двустороняя ручка-скоба «в базе» есть только у серии Алютех Престиж. В серии Тренд, у Херманна
и Дорхана за это нужно доплатить, а в базе идут односторонние ручки. У немцев вообще ручка снаружи
идет только в комбинации с ригельным замком и личинкой. Но замки очень качественные, made in Germany.
Впрочем запорные механизмы у Алютеха тоже хорошие. У Дорхана существенным минусом является
отсутствие отверстий под ручки и замки. Монтажникам приходится сверлить все на объекте, что повышает
сложность сборки, и процент ошибок.

Супер-ручка Алютех Prestige

Ручка Hormann LPU42

Ручка Hormann Renomatic 42

Ручка Alutech Trend

Двусторонняя ручка-скоба Alutech Trend

Скоро здесь будет ручка Doorhan

Калитки в воротах

Калитка в полотне это дорогой и сложный узел, в силу множества шарнирных соединений, уплотнений,
петель, замка, доводчика. И здесь чем уровень автоматизации на производстве выше, чем точнее и
совершеннее оборудование, тем лучше будет и калитка. Догадываетесь у кого самые лучшие
производственные мощности? Правильно, у Алютеха

Особое внимание следует уделить запирающим
механизмам и ручкам. У Херманн и Алютеха они от одного поставщика — немецкой фирмы BKS, и
изготовлены в Германии

Но у Алютеха ручки будут алюминиевыми уже в базовой комплектации, а у немцев
за это нужно доплатить. У Hormann калитка доступна только в серии LPU42. И всегда если добавляете ее, то
ворота будут только с торсионными пружинами. Это касается всех производителей.

Калитка Hormann LPU42

Калитка Алютех Prestige

Калитка Doorhan

Замок Hormann вид изнутри

Запорный механизм BKS в калитке Херманн

Замок Алютех, вид изнутри

Запорный механизм BKS в калитке Алютех

Секционная конструкция

Ворота состоят из нескольких частей: металлических панелей, автоматического привода, направляющих, пружин и подвесов. Электрический привод в комплектацию не входит в большинстве покупных моделей, поэтому приобретать его нужно дополнительно. Но пользоваться такими воротами можно и в ручном режиме, хотя это не так удобно.

Каждая панель состоит из внешнего и внутреннего металлического листа, между которыми есть наполнитель — полиуретановая пена. Благодаря конструктивным особенностям самодельные ворота не пропускают влагу и лишний шум в помещение, поскольку они хорошо уплотнены. Однако более дешёвые модели не имеют уплотнителя и устанавливать их можно только в неотапливаемых помещениях.

Направляющими в такой конструкции выступают металлические профили, которые оснащены кронштейнами. Они монтируются и крепятся вдоль полотна и на потолке. Сверху их держит специальный подвес. Благодаря пружинному механизму полотно с лёгкостью скользит и балансирует. Также конструкция оснащена дополнительными крепёжными элементами.

Внешнее покрытие может иметь разный рисунок: декоративный, гладкий или имитировать природные текстуры. Всё зависит от видения хозяина и экстерьера участка. Некоторые модели имеют дополнительно вмонтированное окно из акрила. Оно очень мощное и хорошо пропускает солнечный свет.

Виды подъемных ворот по типу открывания

Разберем основные нюансы функционирования каждого из типов.

Поворотные

Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).

Основные элементы:

• направляющие (закреплены на потолке);
• створка;
• коробка;
• рама из стали;
• двигатель.

При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.

Плюсы изделия:

1. Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
2. Возможность теплоизоляции.
3. Прочная цельная створка.
4. Легкость открытия, закрытия помещения.
5. Монтаж проще, в сравнении с другими моделями.

Среди минусов:

1. Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
2. Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
3. Уменьшается высота потолка в гараже на 20‒25 см.

Складные (секционные)

Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.

Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.

Среди плюсов подъемно-складных ворот:

1. Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
2. Экономия пространства внутри, снаружи гаража.
3. Подходит к установке в проемы разных размеров.
4. Дополнительный элемент теплоизоляции помещения.
5. Аккуратный вид.

Минусы:

• Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
• Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.

Рулонные

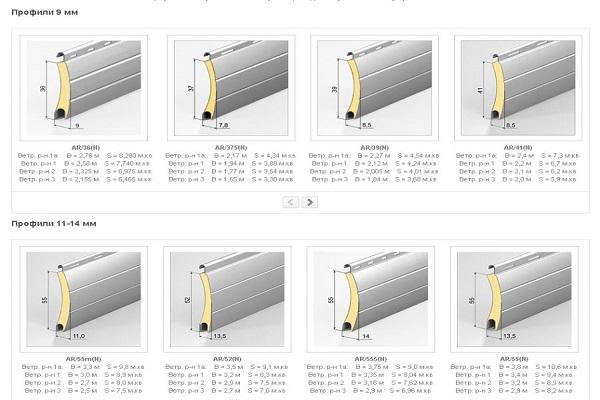

Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.

Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.

Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.

Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.

В стоимость уже включено все необходимое!

Полотно

Изготовлено из 2х стальных листов, соединенных между собой. Между металлическими листами находится слой полиуретана, который обеспечивает теплоизоляцию. Толщина полотна от 35 до 45 мм.

Пружинный механизм

Используется для балансировки полотна и обеспечивает легкое и плавное открытие и закрытие ворот. Для ворот небольшого размера используются как правило пружины растяжения, а для больших — торсионный механизм. Количество циклов открытия/закрытия не менее 25 000.

Ручка

Простая и надежная ручка эргономичной формы, изготовленная под дизайн ворот.

Направляющие и подвесы

Профили, изготовленные из оцинкованной стали толщиной 1,5 мм, по которым осуществляется движение ворот. С помощью подвеса направляющие крепятся к потолку. При высоте притолоки в 2,5 превышающей высоту проема можно использовать вертикальные направляющие.

Уплотнитель

Используется для того, чтобы при закрытых воротах не появлялись мостики холода. Устанавливается по всему периметру ворот. В наших воротах всегда используется многокамерный уплотнитель.

Комплектующие

Все необходимые для монтажа комплектующие входят в стоимость изделия. Они поставляются в отдельной коробке с инструкцией и паспортом изделия.

Дополнительные опции

Это еще не все возможности разнообразить конструкцию или ее внешний вид.  Они качаются внешнего вида, повышения удобства эксплуатации ворот.

Еще при выборе надо обратить внимание на тип профиля

Остекление и вентиляционные решетки

Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.

Остекление может занимать небольшую площадь, а может быть на все плотно

В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.

Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать

Проблема вентиляции решается легко

С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.

Встроенная калитка (дверь)

Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть  двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.

Двери в плоскости секционных ворот — удобно но дорого

Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.

Средства безопасности и автоматики

При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.

Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).

Для повышения безопасности ставят датчики движения

Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы.  Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.

Еще одна возможность  — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.

Блок ручного подъема ворот

Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).

Блок ручного подъема ворот облегчит работу при отсутствии электричества

Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.

Запчасти и ремонт

Детали, которые часто используются в ремонте — ролики,
кронштейны, тросы, пружины — всегда в изобилии на складах, у
всех трех производителей. Благодаря сбытовым сетям, склады
есть в большинстве крупных городах России. Достать запасные
части проще всего от Дорхана, у него самая разветвленная
дилерская сеть, даже в небольших городах. Сэндвич-панели для
ремонта, в популярных цветах и размерах, лежат на складе у
всех компаний, а вот стоимость сильно разнится.

Ремонтные панели Hormann

Складской запас пружин Hormann

В таком случае дешевле заказать новые ворота

Сроки поставки
запчастей

Сроки поставки
запчастей

Hormann

20

дней

Алютех

10

дней

Дорхан

1-3

дня

Цена сэндвич-панели 3м

Цена сэндвич-панели 3м

Hormann

13000

руб

Алютех

13000

руб

Дорхан

7000

руб

Подготовительные работы

Монтаж секционных ворот для гаража своими руками требует тщательного следования всем инструкциям и пошаговому алгоритму действий. Малейшее отклонение от нормы может привести к осложнениям в процессе открывания ворот, их деформации, перекосу и другим проблемам. Размеры секционных ворот должны в точности соответствовать габаритам проёма. Его стены должны быть соответствующим образом подготовлены к монтажу ворот во избежание появления каких-либо проблем.

Сначала необходимо подготовить все инструменты:

• рулетку;
• набор свёрл;
• молоток;
• кельму;
• строительный уровень;
• цемент;
• песок;
• набор ключей;
• дрель.

Для этого необходимо снять старые слои отделки, замазать все щели и искажения, выровнять внутреннюю часть проёма по уровню. После этого необходимо укрепить проём.

Если гараж построен из лёгких материалов, к примеру, пеноблоков, стены проёма необходимо укрепить. Для этого нужно подготовить металлические уголки 100х100 см или швеллер № 10. Из них сваривают раму по размеру проёма и крепят к стенам с помощью анкерных болтов или других подручных материалов. Но если гараж сделан из бетона, кирпича или металла, то такое укрепление нет смысла устанавливать.

После установки каркаса поверхность обрабатывают соответствующим образом. Сначала шлифуют, потом грунтуют, окрашивают. Также необходимо заранее обработать штукатуркой стыки со стеной. Внутреннюю часть стены (проёма) нужно тщательно подготовить. Любая неровность в стене может привести к нарушению геометричности и образованию щелей, что способствует расшатыванию конструкции.

По обе стороны проёма должен быть запас свободного места не менее 45 см. Если расстояние меньше, то правильно установить конструкцию по технологии не получится. Высота притолоки должна быть от 25 до 30 см. Если над воротами расположены трубы, коммуникации и т.п. , то высота притолоки должна определяться расстоянием между ними. Такие участки в обязательном порядке должны быть отшлифованы, обработаны шпаклёвкой и грунтовкой, а также соответствующим образом выровнены.

Дальше необходимо проверить уровень пола. Для этого на пол от одной внутренней части проёма до второй кладётся рейка, после чего фиксируется уровень зазора. Если он не более 1-2 мм, то выравнивание не нужно делать. Если же больше, тогда необходимо заливать стяжку. Для проверки горизонтального положения также используется строительный уровень.

Добавьте нотку изысков в декор своего гаража

Тип подъема

Для секционных гаражных ворот тип подъема определяется высотой притолоки (расстоянием от верха проема до перекрытия). Он может быть:

• Стандартный. Высота притолоки от 350 мм до 600 мм. Именно с таким подъемом идет стандартная комплектация. Максимальная ширина ворот с таким типом подъема — 7 метров, высота — до 9,7 м. Достоинства — самая низкая стоимость по сравнению с другими типами, низкая нагрузка на пружины, что увеличивает стабильность работы.

• Пониженный. Притолока — от 150 мм до 350 мм. В этом случае в открытом состоянии нижняя секция свисает на 80-150 мм, перекрывая верхнюю часть проема. Есть два варианта — барабан сзади и впереди. Барабан впереди ставится на притолоках высотой от 220 мм до 350 мм, используется специальная радиальная направляющая, из-за этого цена выше, чем на стандартный подъем. При размещении барабана сзади, на обычной направляющей устанавливаются концевые кронштейны, на которые крепится вал. При низком подъеме можно поставить привод для автоматизации ворот только на потолке.

• Высокий. Притолока не ниже 600 мм (максимальная высота притолоки — 4,6 м), для автоматизации установить можно только осевой привод. Достоинство — можно компактно разместить направляющие, более высокая надежность по сравнению с наклонным подъемом. Но используются более дорогие пружины, барабан, они имеют большие размеры, потому — более сложный монтаж, более высокая цена (и на систему, и на монтаж).
• Наклонный (стандартный или высокий). Это для случая, когда потолок от ворот к задней стене повышается. Высота притолоки — от 500 до 1500 мм. Самый дорогой и нестабильно работающий вариант. Это не значит, что использовать его нельзя, но если есть возможность, лучше выбрать другой.
• Вертикальный подъем. Есть два типа — с пружиной вверху (высота притолоки = высота проема ворот +700 мм) и внизу (высота притолоки = высота проема ворот +370 мм). В обоих случаях при автоматизации ставят осевой привод. Такой тип подъема ставится при массе полотна не более 1000 кг. Достоинство — возможность компактного размещения направляющих, стабильная работа — недостаток — высокая цена (больше направляющие, более дорогие материалы).

Собственно, тип подъема определяет замерщик при заказе или консультант. Вам только надо тщательно все замерить. Если идете заказывать, нарисуйте имеющийся проем и проставьте все размеры. Так будет намного проще.

Фальшпанель — способ «подогнать» проем под требования стандартного подъема

При недостаточной высоте притолоки, но большой высоте проема можно искусственно увеличить притолоку. Для этого в верней части проема монтируется фальшапанель нужного размера. В дальнейшем расчет притолоки идет с ее учетом. Это простой и эффективный способ снизить затраты, так как нестандартные варианты стоят значительно больше.

Полезные опции к секционным воротам

Калитка, встроенная в проем.

Прекрасно, когда можно оснастить свои новенькие ворота полезными опциями! Например, если в гараже нет отдельной двери, то выручит встроенная в полотно калитка.

Калитка с низким порогом 75мм
20860 руб

Низкий порог позволяет использовать калитку как основной вход в гараж.

Калитка с плоским порогом 25мм
26700 руб

Плоский порог, высотой всего 25 мм, позволяет легко провозить велосипед или садовую тачку.

Окна и светопрозрачные вставки. Да будет свет!

Разместив в секциях окна, Вы получите светлый гараж, и бонусом, более привлекательный внешний вид фасада. Так же, возможно заменить одну или несколько панелей, на панорамные.

2500 руб

607х202мм

2700 руб

627х327мм

2500 руб

452х302мм

3200 руб

452х302мм Раскладка Крест

3200 руб

452х302мм Раскладка Ромб

Дополнительное оборудование

Замок

2950 руб

Запирает полотно на ключ снаружи и изнутри. Нужен если нет отдельного входа в гараж.

Внешний расцепитель

1490 руб

Переводит электропривод в ручной режим, ключом, снаружи помещения. Для гаражей без отдельного входа.

Задвижка

250 руб

Позволяет запирать полотно изнутри. Для использования нужен отдельный вход.

Дополнительное утепление

+6% к цене

Дополнительный внешний утеплитель, крепящийся на откосы проема. Повышает теплоизоляцию в помещении.

Защита от обрыва троса

4700 руб

Подпружиненный нож блокирует полотно, в случае обрыва троса, предотвращая тем самым его падение.

Защита от обрыва пружины

5600 руб

Храповая муфта служит для фиксации полотна ворот, при обрыве пружины.

Электропривод

Sectional 800 PRO

Для створки до 11м2 и высотой до 2,8м

Производство Китай

10500 руб

Sectional 1000 PRO

Для створки до 13м2 и высотой до 3.4м

Производство Китай

11500 руб

Sectional 800 PRO

Для створки до 16м2 и высотой до 3,8м

Производство Китай

13100 руб

Nice Spin 22 KCE

Для створок до 10,5м2 и высотой до 3,4м

Производство Италия

16300 руб

В базовую комплектацию всех электроприводов входит:

• механизм разблокировки изнутри
• 2 пульта ДУ
• зубчатая цепная рейка
• потолочный крепеж 300мм

Дополнительный пульт

750 руб

Привод защищает от обрыва троса. Привод жестко удерживает створку через рейку, поэтому даже в случае обрыва тросов, полотно не упадет.

Мотор можно поставить позже. Любые секционные створки можно автоматизировать уже после установки. Вы заплатите только за дополнительный выезд монтажников.

Цены на рейки для приводов серии LEVIGATO

Модель	Основные технические характеристики	Состав базового комплекта	Розничная цена
LGR-3300C	высота ворот до 2,4 м	Рейка приводная цельная с цепью	2 140 руб
LGR-3600C	высота ворот до 2,7 м	Рейка приводная цельная с цепью	2 580 руб
LGR-4200C	высота ворот до 3,3 м	Рейка приводная цельная с цепью	3 460 руб
LGR-3300B	высота ворот до 2,4 м	Рейка приводная цельная с зубчатым ремнем	2 860 руб
LGR-3600B	высота ворот до 2,7 м	Рейка приводная цельная с зубчатым ремнем	3 300 руб
LGR-4200B	высота ворот до 3,3 м	Рейка приводная цельная с зубчатым ремнем	4 240 руб

Электроприводы An-Motors

для гаражных ворот площадью до 16 м2; отличаются высоким качеством изготовления, долговечностью и надежностью; предлагаются по доступной цене; оснащены наиболее востребованными функциями для максимальной автоматизации работы системы; поставляются в готовых комплектах, содержащих все необходимое для автоматизации гаражных ворот.

Цены на электроприводы An-Motors для секционных гаражных ворот

Модель	Основные характеристики	Состав базового комплекта	Розничная цена
ASG600/3KIT-L	до 8,4 м3	24В, тяговое усилие 600Н, высота ворот до 2,7 м.	Электропривод со встроенным блоком управления; Встроенный радиоприемник; Два четырехканальных пульта; Рейка с цепью 3,5м.	9 160 руб
ASG1000/3KIT-L	до 13,5 м2	24В, тяговое усилие 1000Н, высота ворот до 2,7 м.	Электропривод со встроенным блоком управления; Встроенный радиоприемник; Два четырехканальных пульта; Рейка с цепью 3,5 м.	10 261 руб
ASG1000/4KIT	до 16 м2	24В, тяговое усилие 1000Н, высота ворот до 3,4 м.	Электропривод со встроенным блоком управления; Встроенный радиоприемник; Два четырехканальных пульта; Рейка с цепью 4,2 м.	11 782 руб

Электроприводы Comunello

Надёжные металлические элементы передачи Литая алюминиевая основа обеспечивает защиту от возможной деформации Точность остановки ворот. механические концевые выключатели обеспечивают точность работы и удобство сервисного обслуживания. Бесшумное движение даже при полной нагрузке автоматики для откатных ворот за счёт опорных втулок двигателя Надежная изоляция электроники от внешних воздействий Простота настройки за счёт сигнальных светодиодов и отображения основных настраиваемых функций на блоке управления. Ручная разблокировка Возможность аварийной разблокировки ключом в случае отсутствия электроэнергии Простота в установке и обслуживании.

Цены на электроприводы Comunello для секционных гаражных ворот

Модель	Основные характеристики	Состав базового комплекта	Розничная цена
RT600KIT	до 8,4 м2 до 2,7 м	24В, max тяговое усилие 600Н, интенсивность 6 циклов/час	Электропривод со встроенным блоком управления и радиоприемником; Ременная направляющая рейка; Два двухканальных пульта VICTOR; Монтажный комплект.	14 231 руб
RT600LKIT	до 8,4 м2 до 3,3 м	24В, max тяговое усилие 600Н, интенсивность 5 циклов/час	Электропривод со встроенным блоком управления и радиоприемником; Ременная направляющая рейка; Два двухканальных пульта VICTOR; Монтажный комплект.	15 026 руб
RT1000KIT	до 16 м2 до 2,7 м	24В, max тяговое усилие 1000Н, интенсивность 5 циклов/час	Электропривод со встроенным блоком управления и радиоприемником; Ременная направляющая рейка; Два двухканальных пульта VICTOR; Монтажный комплект.	16 298 руб
RT1000LKIT	до 16 м2 до 3,3 м	24В, max тяговое усилие 1000Н, интенсивность 4 циклов/час	Электропривод со встроенным блоком управления и радиоприемником; Ременная направляющая рейка; Два двухканальных пульта VICTOR; Монтажный комплект.	17 093 руб
