Сечение кабеля по мощности

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

Измерение сечения проводников по диаметру

Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.

Для информации. Измеряя рассматриваемый параметр контрольно-измерительными приборами, необходимо изначально произвести замеры диаметров токопроводящих элементов, желательно сняв изоляционный слой.

Приборы и процесс измерения

Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

Внешний вид механического микрометра

В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

Замер диаметра механическим штангенциркулем

Определение сечения провода по диаметру совершается по следующей формуле:

S = (3,14/4)*D2, где D – диаметр провода.

Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:

Sобщ= S1 + S2 +…+Sn, где:

• Sобщ – общая площадь поперечного сечения;
• S1, S2, …, Sn – поперечные сечения каждой жилы.

На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

Определение диаметра жилки цифровым штангенциркулем

При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:

1. Очистить изоляционный слой жилы;
2. Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
3. Произвести замер длины намотки;
4. Разделить полученную величину на количество витков.

Важно! Если витки не будут уложены на карандаш равномерно с зазорами, то точность полученных результатов измерения сечения кабеля по диаметру будет под сомнением. Для повышения точности замеров рекомендуется производить замеры с разных сторон

Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю.

После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.

Измерение диметра проводникового изделия посредством линейки

Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.

Определить сечение кабеля по диаметру проще всего посредством таблицы, которая приведена ниже.

Таблица соответствия диаметра провода сечению провода

0,8	0,5
0,9	0,63
1	0,75
1,1	0,95
1,2	1,13
1,3	1,33
1,4	1,53
1,5	1,77
1,6	2
1,8	2,54
2	3,14
2,2	3,8
2,3	4,15
2,5	4,91
2,6	5,31
2,8	6,15
3	7,06
3,2	7,99
3,4	9,02
3,6	10,11
4	12,48
4,5	15,79

Последствия превышения тока

Чрезмерно высокий ток в медных проводах способен разогреть материал вплоть до температуры плавления. Разумеется, что подобная ситуация приведет к аварии или неработоспособности оборудования, но в некоторых случаях это является полезным.

Речь идет о плавких предохранителях. Основу их устройства составляет тонкая металлическая проволока, заключенная в огнеупорный изоляционный корпус. Толщина проволоки подобрана таким образом, чтобы ток определенной величины вызывал нагрев и перегорание проводника предохранителя. Наиболее часто используются плавкие вставки из цинка или меди.

Трубчатый предохранитель

Самое главное требование к плавкой вставке – строгое соответствие состава металла и его равномерный диаметр проводника по всей длине. Состав важен для стабильности температуры плавления. Наличие неравномерности по длине провода может вызвать локальный перегрев в месте сужения и перегорание предохранителя при токе, меньше номинального. Исходя из этих условий, провод для предохранителей выпускается с повышенным контролем и называется калиброванным.

Выполнение изложенных требований по допустимому току в проводниках позволяет продлить срок нормальной эксплуатации конструкций и электрооборудования, свести к минимуму риск возникновения поломок и аварий.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Выбор сечения проводника по мощности и длине

От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.

В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

Кабель, проложенный закрытым способомИсточник kadetbrand.ru

Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:

1. Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
2. Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
3. Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.

Еще о том, как рассчитать сечение кабеля в видео:

Расчёт сечения по формулам

Алгоритм выбора следующий:

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Источник infopedia.su

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

• В таблице ПУЭ находится сечение по току.
• Рассчитывается сопротивление проводки:

Источник textarchive.ru

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Источник textarchive.ru

Падение напряжения соответствует соотношению:

Источник moypatent.ru

В процентном отношении падение напряжения выглядит следующим образом:

Источник tex.stackovernet.com

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Наглядно расчет сечения кабеля по формулам в видео:

Сечение и способ укладки

Ещё один фактор который влияет на выбор сечения проводника – способ прокладки линий. Их существует два:

• открытый;
• закрытый.

При первом способе проводка укладывается в специальный короб или гофрированную трубу и находится на поверхности стены. Второй вариант предполагает замуровывание кабеля внутрь отделки или основного тела стен.

Здесь основное значение играет теплопроводность окружающей среды. В грунте тепло от кабеля отводится лучше, чем на воздухе. Поэтому при закрытом способе берутся провода с меньшим сечением чем при открытом. В таблице ниже указано как влияет способ укладки на сечение проводника.

Способ укладки и сечение проводникаИсточник m-strana.ru

Сводная таблица

Существуют таблицы, которые позволяют определить необходимо сечение используя сразу несколько параметров – ток, мощность, материал проводника и так далее. Они более удобны в использовании и одна из них размещена ниже. В ней указано сечение провода по току и мощности, а также учитывается способ укладки.

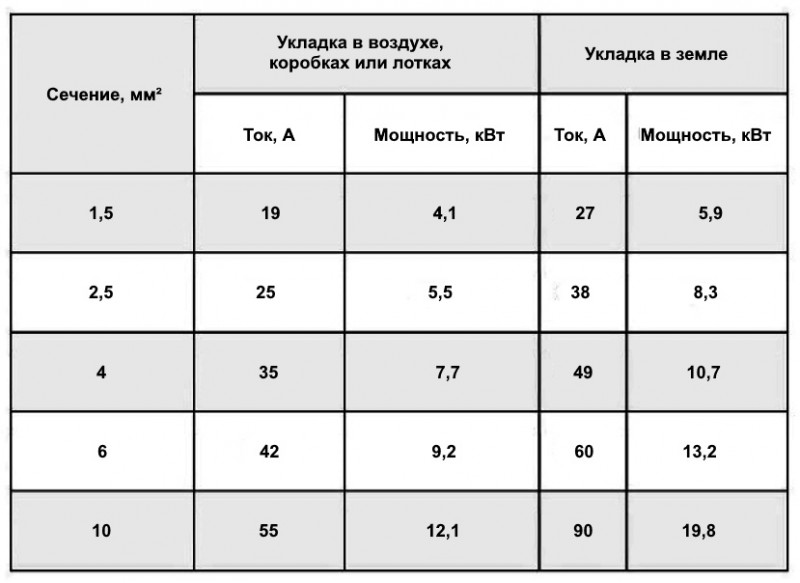

Сечение провода по току и мощности – таблица для медных и алюминиевых проводниковИсточник tvz2.ru

Возможно, статья вышла несколько скучноватой и насыщенной техническими терминами. Однако изложенной в ней информацией пренебрегать не стоит. Поскольку от того, насколько правильно была выбрана проводка, зависит надёжность и безопасность функционирования домашней электросети.

Таблица веса: провод СИП-4

Наименование провода	Наружный диаметр провода	Шаг скрутки	Вес, 1 км
Провод СИП-4 2х10	12,7 мм	не более 317 мм	95,00 кг
Провод СИП-4 2х16	15,1 мм	не более 377 мм	141,00 кг
Провод СИП-4 2х25	17,5 мм	не более 437 мм	202,00 кг
Провод СИП-4 2х35	19,5 мм	не более 487 мм	264,00 кг
Провод СИП-4 2х50	22,7 мм	не более 567 мм	364,00 кг
Провод СИП-4 2х70	26,2 мм	не более 655 мм	492,00 кг
Провод СИП-4 2х95	30,6 мм	не более 765 мм	667,00 кг
Провод СИП-4 2х120	33,8 мм	не более 845 мм	821,00 кг
Провод СИП-4 3х10	13,6 мм	не более 340 мм	143,00 кг
Провод СИП-4 3х16	16,2 мм	не более 405 мм	212,00 кг
Провод СИП-4 3х25	18,8 мм	не более 470 мм	302,00 кг
Провод СИП-4 3х35	21,0 мм	не более 470 мм	395,00 кг
Провод СИП-4 3х50	24,4 мм	не более 609 мм	547,00 кг
Провод СИП-4 3х70	28,2 мм	не более 705 мм	737,00 кг
Провод СИП-4 3х95	32,9 мм	не более 822 мм	1000,00 кг
Провод СИП-4 3х120	36,3 мм	не более 908 мм	1232,00 кг
Провод СИП-4 4х10	15,3 мм	не более 381 мм	190,00 кг
Провод СИП-4 4х16	18,2 мм	не более 454 мм	282,00 кг
Провод СИП-4 4х25	21,1 мм	не более 527 мм	403,00 кг
Провод СИП-4 4х35	23,5 мм	не более 587 мм	527,00 кг
Провод СИП-4 4х50	27,3 мм	не более 683 мм	729,00 кг
Провод СИП-4 4х70	31,6 мм	не более 790 мм	983,00 кг
Провод СИП-4 4х95	36,9 мм	не более 921 мм	1334,00 кг
Провод СИП-4 4х120	40,7 мм	не более 1018 мм	1643,00 кг

Наименование провода
Вес, кг/км
Провод ШВП 2х0,2
10 кг
Провод ШВП 2х0,35
18 кг
Провод ШВП 2х0,5
23 кг
Провод ШВП 2х0,75
30 кг
Провод ШВП 2х1,0
38 кг
Провод ШВП 2х1,5
45 кг

Наименование кабеля
Наружный диаметр
Вес, 1 км
Кабель АВВГ 2х2.5
8,1 мм
61,00 кг
Кабель АВВГ 2х4
9,5 мм
97,00 кг
Кабель АВВГ 2х6
10,6 мм
106,00 кг
Кабель АВВГ 2х10
12,9 мм
155,00 кг
Кабель АВВГ 2х16
15,1 мм
217,00 кг
Кабель АВВГ 3х2.5
9,0 мм
86,00 кг
Кабель АВВГ 3х4
10,1 мм
108,00 кг
Кабель АВВГ 3х6
11,1 мм
135,00 кг
Кабель АВВГ 3х10
13,7 мм
201,00 кг
Кабель АВВГ 3х16
18,8 мм
292,50 кг
Кабель АВВГ 3х4+1х2.5
10,9 мм
126,00 кг
Кабель АВВГ 3х6+1х4
12,1 мм
159,00 кг
Кабель АВВГ 3х10+1х6
14,5 мм
230,00 кг
Кабель АВВГ 3х16+1х10
17,3 мм
324,00 кг
Кабель АВВГ 3х25+1х16
21,4 мм
492,00 кг
Кабель АВВГ 3х35+1х16
24,1 мм
657,00 кг
Кабель АВВГ 3х50+1х25
27,2 мм
884,00 кг
Кабель АВВГ 3х70+1х35
30,9 мм
1098,00 кг
Кабель АВВГ 3х95+1х50
35,4 мм
1474,00 кг
Кабель АВВГ 3х120+1х70
39,2 мм
1735,00 кг
Кабель АВВГ 3х150+1х70
45,5 мм
2271,00 кг
Кабель АВВГ 3х185+1х95
50,0 мм
2704,00 кг
Кабель АВВГ 3х240+1х120
54,6 мм
3430,00 кг
Кабель АВВГ 4х2.5
9,8 мм
103,00 кг
Кабель АВВГ 4х4
10,9 мм
132,00 кг
Кабель АВВГ 4х6
12,1 мм
166,00 кг
Кабель АВВГ 4х10
15,0 мм
251,00 кг
Кабель АВВГ 4х16
17,3 мм
345,00 кг
Кабель АВВГ 4х25
18,4 мм
536,00 кг
Кабель АВВГ 4х35
23,8 мм
671,00 кг
Кабель АВВГ 4х50
28,2 мм
942,00 кг
Кабель АВВГ 4х70
32,4 мм
1235,00 кг
Кабель АВВГ 4х95
36,6 мм
1615,00 кг
Кабель АВВГ 4х120
39,00 мм
1858,00 кг
Кабель АВВГ 4х150
47,1 мм
2463,00 кг
Кабель АВВГ 4х185
53,7 мм
3044,00 кг
Кабель АВВГ 4х240
60,6 мм
3914,00 кг

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

• Выбирая кабель, необходимо руководствоваться несколькими критериями:
• сила электротока, которую будет пропускать кабель;
• мощность потребителей;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.

Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I

• где:
• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

• Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
• амперметром;
• мультиметром;
• токоизмерительными клещами.

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.

После этого произвести вычисления токовой нагрузки по формулам:

однофазная сеть:  I = P_∑*Ki/U

трехфазная сеть:  I = P_∑*Ki/(√3*U)

• где:
• P_∑ – общая мощность энергопотребителей;
• Ki – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.

Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.

А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)
