Изготавливаем выдвижной ящик своими руками

Разновидности шариковых направляющих

Несмотря на простоту конструкции, шариковые направляющие могут обладать различной формой и уникальным набором функций. Теоретически их можно разделить по таким характеристикам:

• наличие возможности разукомплектации на разборные и неразборные;
• количество так называемых ступеней (бывают двухмекционные и многосекционные);
• тип самой конструкции – одноуровневый и многоуровневый.

Обычно стоимость неразборных механизмов немного ниже, чем их фрагментируемые аналоги. А все дело в том, что именно при установке последних, необходимо использовать специальные методы производства рельс и методов крепления на них шариков. Именно с помощью данных шариков производится свободная сборка и разборка устройства без опасности потери мелких деталей.

Ценовой вопрос может также различаться и в зависимости от числа предусмотренных ступеней, и от количества уровней, которые задействуются в системе. То есть, чем сложнее конструкция самого механизма, тем больше цена.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

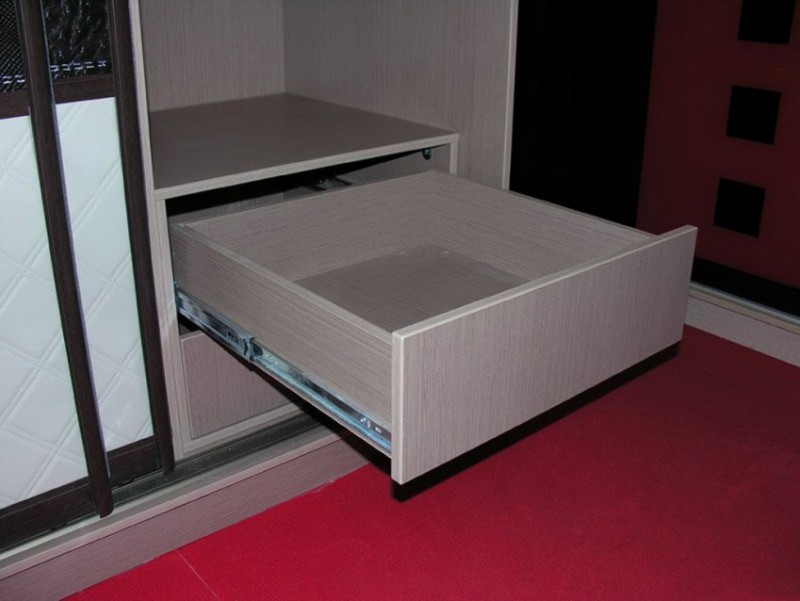

Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе

Современные модели направляющих для комодов стали оптимальной заменой обычным деревянным планкам, которые довольно долго использовались для перемещения ящиков. Самой практичной и функциональной считается телескопическая фурнитура. Она представляет собой шариковые направляющие с возможностью полного выдвижения.

Преимущества шариковых направляющих полного выдвижения:

• приемлемая стоимость;
• плавное и мягкое перемещение;
• отличные прочностные характеристики;
• износостойкость;
• простая система монтажа.

Шариковые направляющие позволяют выдерживать вес до 25 кг

Телескопические направляющие характеризуются скрытым типом монтажа. Эта разновидность фурнитуры используется не только в комодах, но и в шкафах-купе, в письменных столах, а также в кухонной мебели. Не стоит забывать о преимуществах направляющих скрытого монтажа с доводчиком. Такие модели позволяют выдвинуть ящик на всю его длину, получив тем самым доступ ко всем вещам, которые в нем хранятся. Масляный доводчик обеспечивает плавное закрывание.

Механизм шариковых направляющих с доводчиком способен выдержать до 50 тыс. открываний и закрываний. Конструкция фурнитуры рассчитана на весовые нагрузки до 25 кг.

Как крепить шариковые направляющие: технология монтажа

Перед установкой шариковых направляющих необходимо вытянуть внутреннюю часть фурнитуры. Для этого нужно прижать черные усики. В результате получается две половинки, одна из которых крепится на внутреннюю стенку шкафа, а вторая – на боковую часть ящика с наружной стороны.

Как установить шариковые направляющие? Для этого следует придерживаться определенной последовательности действий:

Необходимо нанести на ящик разметку, а затем закрепить направляющие с помощью шурупов

1. Сначала нужно определить оптимальное место для монтажа креплений.
2. На боковой части ящика с наружной стороны необходимо нанести разметку. Линия предполагаемого монтажа может располагаться в нижней зоне или же проходить строго по центру.
3. Затем, используя шурупы, в соответствии с линией разметки закрепляется одна половина фурнитуры.
4. На внутреннюю стенку шкафа нужно нанести аналогичную разметку. Размещение этой линии будет зависеть от высоты выдвижного ящика.
5. После этого вторая половинка фурнитуры закрепляется на своем месте.

Чтобы удостовериться в том, что установка направляющих с доводчиком выполнена правильно, нужно завести ящик на место и проверить, насколько свободно он открывается и закрывается.

На обеих частях фурнитуры имеется большое количество отверстий, каждое из которых выполняет определенную функцию. Удлиненные горизонтальные отверстия обеспечивают возможность перемещения профиля по горизонтали в процессе регулировки направляющих, а удлиненные вертикальные – движение вверх/вниз. После того как фурнитура полностью настроена, она надежно фиксируется саморезами или шурупами. Для этого используются отверстия круглой формы.

После установки направляющих необходимо проверить как ящик закрывается и открывается

Нижние направляющие обычно устанавливаются с отступом 3 см от днища шкафа. Размещение оставшихся компонентов полностью зависит от размерных параметров ящиков. В процессе эксплуатации элементы не должны соприкасаться. Чтобы избежать этого, расстояние между фурнитурой, установленной на стенках шкафа, следует увеличить, добавив к показателю высоты фасадной части ящика 2-3 мм. В процессе монтажа обязательно нужно следить, чтобы фиксация всех компонентов направляющих осуществлялась строго по линии разметки.

Направляющие – основной компонент раздвижной системы в шкафах купейного типа. Для изготовления профилей применяются различные материалы, самым качественным из которых является алюминий. Технология установки фурнитуры для раздвижной системы довольно проста. Если правильно выполнить все расчеты и точно следовать инструкциям, то монтаж можно осуществить самостоятельно. Для сильно нагруженных ящиков желательно воспользоваться двойным комплектом фурнитуры.

Тщательный уход за раздвижной системой позволит продлить срок службы направляющих и колесиков/шариков. Для этого достаточно 2 раза в месяц убирать пыль и мусор с помощью пылесоса, а затем протирать поверхность рельсов влажной губкой.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Порядок расчета размера дверных конструкций

Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.

Чертеж и расчет размеров раздвижных дверей в шкафу купе

Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.

Ширина

Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле:2400 мм – (16+16 мм)=2368 ммНо и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей:2368 мм + (200+200 мм) = 1968 ммЕсли двери две, то нужно поделить полученное число на два.1968/2=984 мм

Схема устройства раздвижных дверей шкафа

Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.

Высота

Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая:2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм

Чертеж с размерами шкафа купе

Процесс расчета раздвижных дверей

Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.

Подготовка элементов обрамления

Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения.Чтобы собрать обрамление, нужны следующие элементы:

Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;

Колесики, которые будут опорой в нижней рельсе конструкции;

Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;

Болты фиксации колесиков

Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.

Последовательность действий:

1. Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
2. Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.

Профили для монтажа раздвижных дверей

Получаем следующую формулу:984 мм — (25+25 мм) = 934 ммТакже нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка.934 + (1+1) = 936 ммЭто длина каждой из нижних и верхних частей обрамления.

1. Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.

В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий

Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом

Фото направляющих для ящиков

Также рекомендуем просмотреть:

• Как выбрать утюг
• Какую плитку выбрать
• Какой котел выбрать
• Как выбрать вытяжку
• Пространство под лестницей
• Уборка квартиры
• Как выбрать стиральную машину
• Как выбрать роутер
• Как выбрать кухню правильно
• Как выбрать телевизор
• Как выбрать отопление
• Как выбрать уровень
• Как выбрать кабель для внутренней и наружной прокладки
• Как выбрать шторы
• Как выбрать люстру
• Как выбрать диван
• Как выбрать матрас
• Как выбрать окна
• Какой ламинат выбрать
• Какую ванну выбрать
• Как выбрать ортопедическую подушку и матрас правильно
• Какие обои выбрать
• Какой шуруповерт выбрать
• Потеют пластиковые окна
• Кондиционеры для квартиры
• Хранение игрушек
• Раздвижные межкомнатные двери
• Как выбрать увлажнитель
• Как выбрать пластиковые окна
• Как выбрать смеситель
• Кладовка в квартире
• Меловая доска
• Как выбрать холодильник
• Маленькая гардеробная
• Как выбрать пылесос
• Межкомнатные перегородки
• Идеи зонирования
• Какой пол выбрать для частного дома и квартиры

Установка направляющих

С целью произведения монтажа данных приспособлений, необходимо достать их внутреннюю часть, для чего следует прижать усики черного цвета. Обе половинки направляющих крепятся на наружную боковую часть ящика и на внутреннюю поверхность самого шкафа, комода или другой мебели.

Алгоритм действий:

1. В первую очередь следует определиться с непосредственным местом крепления. Для этого на наружной стороне боковой части выдвижного ящика необходимо сделать разметку для линии крепления. Ее можно сделать по центру, а можно сделать на нижней части. Одна половина шариковой конструкции должна быть прикреплена к данной линии разметки при помощи шурупов.
2. На внутренней части самого шкафа необходимо провести аналогичную разметку в виде линии. Месторасположение данной разметки напрямую зависит от высоты крепления ящика. Оставшиеся половинки направляющих должны быть прикручены на свое место. После этого ящик можно помещать на место, проверить свободный ход механизма во время выдвижения и закрытия.

Стоит отметить, что на обоих половинках этого механизма присутствует достаточно немало различных отверстий. И у каждого из них имеется свое назначение. Так, продолговатые горизонтальные отверстия необходимы с целью перемещения и регулировки направляющих по горизонтали. А продолговатые вертикальные отверстия – для регулировки и перемещения планки вверх и вниз.

После того, как будет проведена окончательная регулировка, шурупы или саморезы необходимо вворачивать в специальные круглые отверстия с целью прочного крепления основных элементов шариковых направляющих.

Обычно весь процесс на практике выглядит так:

1. Нижние направляющие должны быть установлены на расстоянии около 30 мм от дна шкафа.
2. В зависимости от габаритов фасадов ящиков, будет различаться и расположение остальных деталей. Во время эксплуатации они не должны прикасаться и тереться друг от друга. Поэтому при установке необходимо это учесть, сделав расстояние между направляющими, которые установлены на стенке шкафа, на 2-3 мм больше, нежели высота самого фасада выдвижной конструкции.
3. Детали направляющих должны быть прикручены строго по намеченной разметочной линии.
4. После того, как детали временно закреплены, через продолговатые отверстия необходимо попробовать вставить выдвижной ящик на свое место. При правильном выполнении предыдущих пунктов, можно будет услышать легкий щелчок, который происходит от срабатывания фиксатора. Это означает, что направляющие можно окончательно закреплять сквозь круглые отверстия. Если же вы не услышали щелчок, то требуется провести регулировку при помощи небольшого перемещения всех деталей вверх и вниз, а также вперед и назад. Перед тем, как провести регулировку, следует немного ослабить крепежные шурупы.

DB4461 является современной моделью шариковых направляющих для ящиков, в которой установлен механизм плавного закрывания с помощью доводчика. Данный механизм дает возможность полностью выдвинуть ящик, получая доступ ко всему его содержимому. При этом осуществляется плавное закрытие при помощи масляного доводчика.

В среднем данный механизм выдерживает не менее 50 тысяч закрываний и открываний. Приспособление рассчитано на вес до 25 кг, при этом в работе он абсолютно бесшумный. Существуют и другие модели подобных устройств, что дает возможность полностью подобрать механизм в зависимости от потребностей.

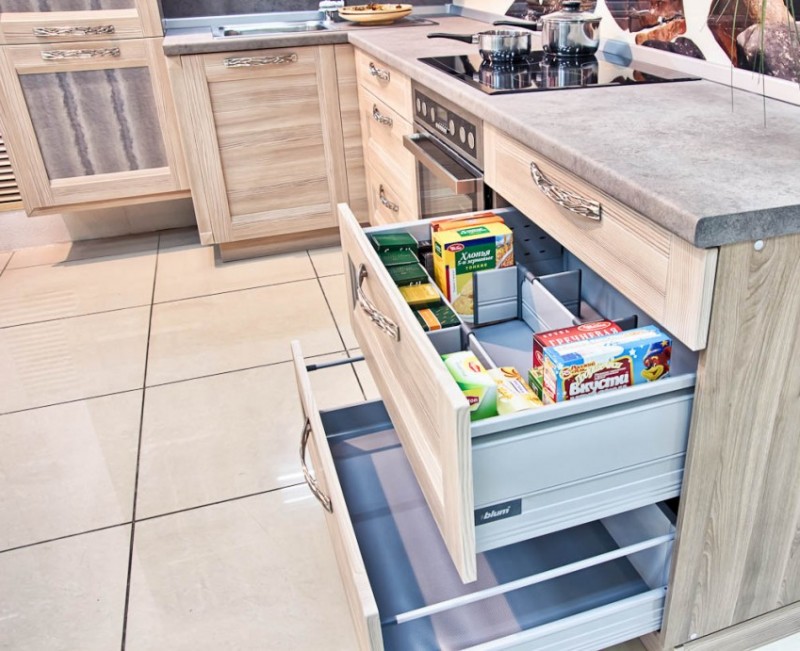

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий	Описание видов
Наличие возможности разукомплектовать устройство	По данному критерию можно выделить:разборные шариковые направляющие; неразборные модели.
Количество «ступеней»	По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на:состоящие из двух секций; многосекционные.
Тип конструкции	Согласно искомому пункту, можно выделить шариковые направляющие:многоуровневые; одноуровневые.
Способ установки устройства	Монтаж интересующих нас деталей может осуществляться двумя способами:сразу на боковые поверхности оснащающихся механизмом ящиков; внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

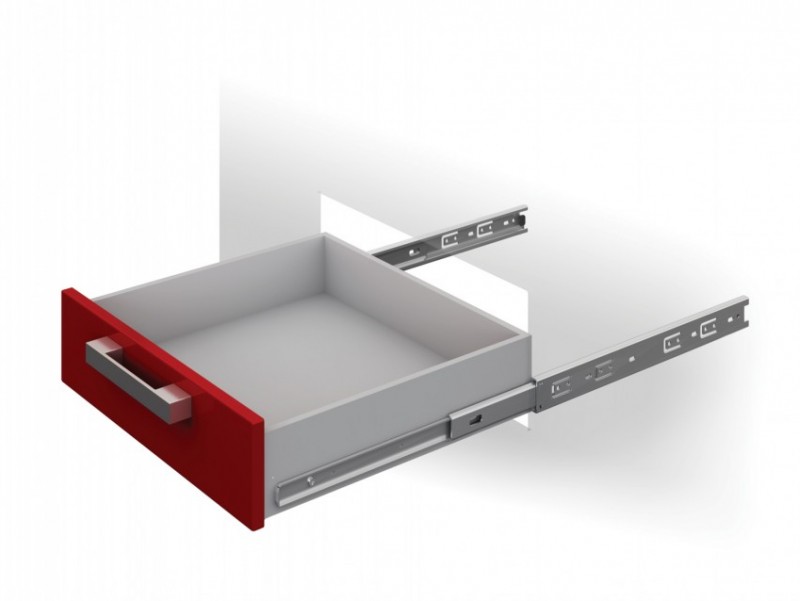

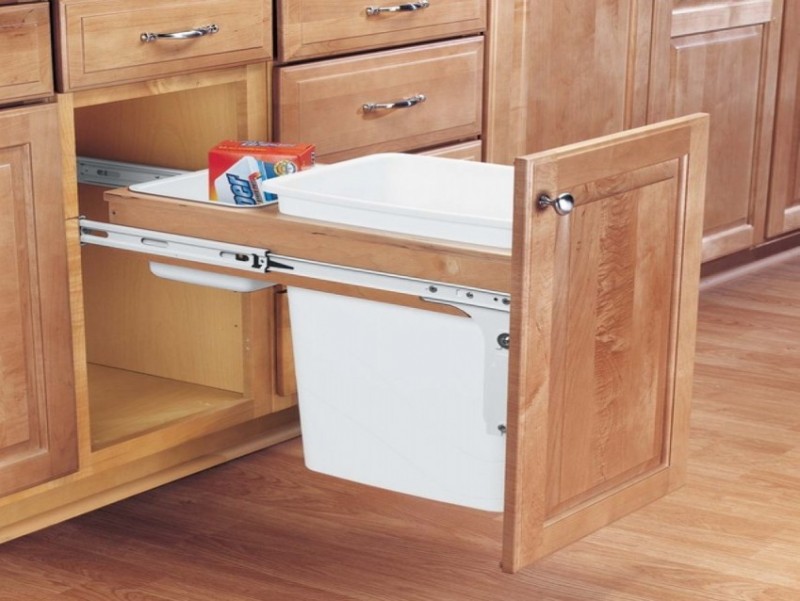

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

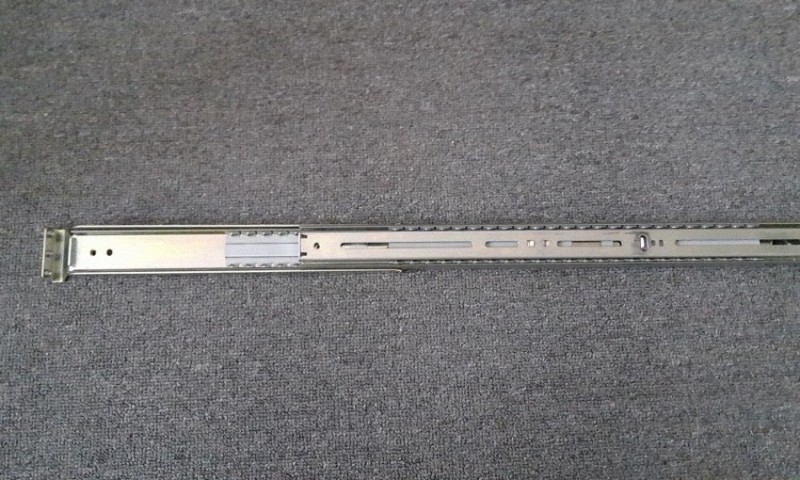

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

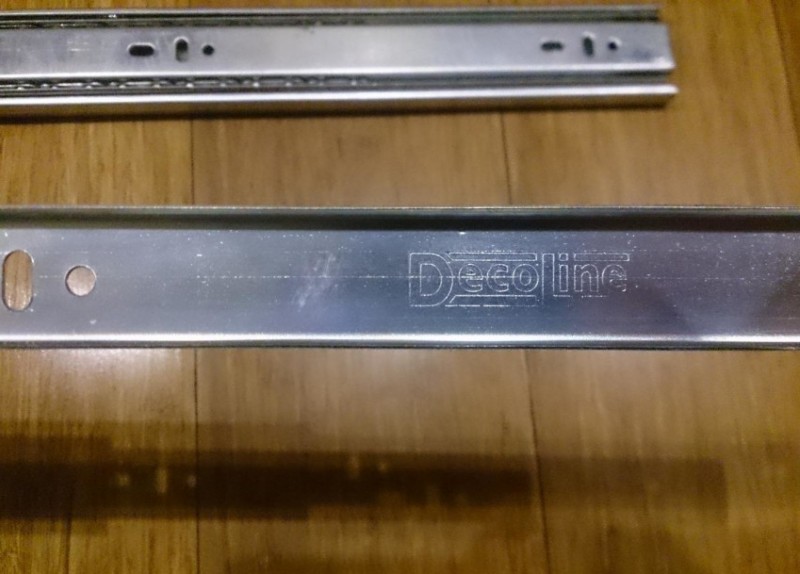

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс Что лучше тандембокс или метабокс?
