Таблицы диаметров водопроводных труб

Трубы для напорных сетей

Напорные сети подводят жидкость к точке потребления, поэтому они работают в условиях постоянно высокого внутреннего давления. Следовательно, для таких трубопроводов нужны совершенно иные конструкционные материалы. Ведь даже слабый напор домашней сети обеспечивается давлением в 2-4 атмосферы.

Поэтому для обеспечения целостности напорных линий в таких конструкциях используют либо высокопрочные черные стальные трубы для сантехники, либо изделия из меди. Оба металла: и цветной, и черный, в домашних трубопроводах – крайне нежелательны.

Впрочем, у металлических труб имеется очень достойный представитель – легированная хромом сталь (нержавейка).

Трубы из такого материала:

• не ржавеют,
• не изменяют свойства питьевой воды,
• не деформируются под действием температур.

Однако, даже с учетом блестящих характеристик нержавейки и стальные изделия, и трубы сантехнические из меди проигрывают свои позиции новому конструкционному материалу – пластику.

Прочная, стойкая, инертная к любой среде сантехническая труба из армированного полипропилена буквально уничтожила всех конкурентов из металла. Ведь высокая теплостойкость полипропилена (труба выдерживает постоянный нагрев до 95 °C) и высокая прочность трубы (допустимое давление – до 25 атмосфер) не оставляют металлическим трубам ни одного шанса.

Впрочем, и стальные, и медные, и полипропиленовые трубы напорного типа имеют одинаковые номинальные размеры и монтируются с помощью похожих технологий, в основе которых лежит сварное соединение на фитинг.

Размеры напорных труб

Для стальных напорных труб характерны следующие габариты сортамента:

• диаметр (по внутреннему проходу) от 6 до 160 миллиметров,
• длина (в мерных отрезках или бухтах) от 4 до 12 метров.

Медные изделия обладают более внушительными габаритами: диаметр (по внешней границе сечения) таких изделий колеблется между 6 и 267 миллиметрами, максимальная длина таких труб составляет 15 метров, минимальна – 1,5 метра.

Полимерные изделия для напорных трубопроводов демонстрируют несколько ограниченный сортамент. Диаметр их изменяется в пределах от 16 до 110 миллиметров, а длина изменяется от полутора до 12 метров. Из вышесказанного становится понятно, что наибольшим сортаментом могут похвастаться только медные трубы. Однако в сортаменте полимерных изделий сосредоточены все востребованные размеры, что нивелирует преимущество медных коммуникаций.

Технологии монтажа напорных сетей

Если в основе конструкции напорного трубопровода не будет использована грамотная и надежная разводка труб — сантехника в квартире работать не будет. Поэтому монтаж напорных трубопроводов требует больше внимания и усилий, чем аналогичная операция в безнапорной линии. Такой монтаж можно обустроить только с помощью сварного соединения стыков труб и фитингов.

Причем для стальных труб используется дуговая сварка, для медных труб – газовая сварка (или пайка), а для полимерных труб – диффузионная сварка.

Дуговая сварка стальных труб осуществляется с помощью стандартного сварочного аппарата и достаточно грамотного сварщика. Стыки заваривают сплошным, кольцевым швом. Сварка меди выполняется с помощью газосварочного резака, разогревающего припой и место сварки. Причем расплавленный припой оборачивают вокруг места стыка. Поэтому результаты использования данной технологии похожи на итоги дуговой сварки.

Разновидности конструкций

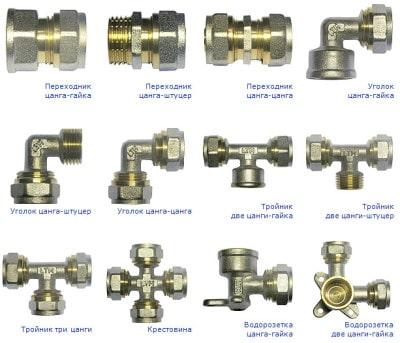

Виды фитингов

Фитинги отличаются по целевому назначению, конструктивным особенностям и материалу изготовления. По назначению эти детали делятся на следующие типы:

• Углы или отводы. Позволяют выполнить внутреннюю разводку трубопроводной магистрали в зависимости от конфигурации помещения. Выпускаются на углы 45, 90 или 120 градусов.
• Тройники. Используются для ответвления потребителей и подключения нескольких пользователей к одной линии.
• Крестовины. Имеют четыре отвода под прямыми углами. Позволяют соединить несколько линий в одной точке.
• Муфты. Имеют двухстороннюю резьбу и используются для соединений прямых участков трубы одного диаметра.
• Переходники. Применяются, чтобы соединить в одну магистраль трубы разных диаметров.
• Заглушки. Нужны для герметичной законцовки магистралей. При необходимости элемент снимается, и водопроводная линия продлевается на нужное расстояние.
• Штуцеры. Эти детали понадобятся, чтобы соединить линию, выполненную из твёрдого материала, с гибким шлангом. Применяются для подключения бойлеров, душевых систем и потребителей бытового газа.
• Кран-фитинг. Представляет собой врезной элемент, оснащённый компактным вентилем и позволяющий перекрыть воду на нужном участке. Может устанавливаться с помощью двухсторонней резьбы или сварки.

Конструкция водопроводного фитинга во многом зависит от материала, из которого он изготовлен.

Рекомендации по монтажу

Соединение пластиковых деталей
между собой выполняется в зависимости от конструкции элемента. Чаще всего
используются раструбные детали с резиновым уплотнителем. Они просто вставляются
друг в друга. Если резина подсохла и соединение слишком тугое, рекомендуется
смазать наружную часть детали жидким мылом или шампунем. Процесс пойдет
значительно легче.

Гораздо реже используются безраструбные элементы. Они соединяются с помощью проходных муфт, что увеличивает время сборки. Также есть раструбные соединения без уплотнительных колец. Они нуждаются в заполнении зазора герметиком, что сложно, требует опыта и умения. Эти виды соединений применяются только в отдельных случаях, где обычные элементы не подходят.

Смесители общие и отдельные

Смеситель для доставки воды в раковину, ванну или душевую кабинку могут быть отдельными для каждого устройства или использоваться для двух-трех одновременно. Наиболее привычный тип – настенный смеситель с поворотным изливом и душевой лейкой, который монтируется над ванной или раковиной (либо между ними) и обслуживает обе емкости.

Высота смесителя над ванной определяется удобством регулировки воды при использовании обоих сантехнических приборов, доступностью регулировочного рычага или вентилей для лежащего в ванне человека.

На приведенной схеме учтена стандартная высота ванны, при подъеме ее на подиум, встраивании в ложе или использовании иной системы монтажа параметры меняются.

Важно: смеситель с термостатом и автоматической регулировкой температуры воды можно монтировать выше обычного.

В душевых отсеках и кабинах смесители обычно устанавливаются так, чтобы другие сантехнические приборы ими не обслуживались. При этом различаются устройства со стоячим (в основном) и сидячим (гораздо реже) положением пользователя

С учетом выпуска душевых боксов и кабин стандартных размеров важно учитывать их габариты при выборе положения смесителя

Для отсеков таких нормативов не предусмотрено, здесь размеры помещения зависят только от компоновки отведенных для гигиенических процедур помещений и задуманного дизайна. Однако в среднем высота смесителя в душе от поддона (дна) составляет 800…1000 мм. Имеется в виду положение корпуса с регулировочными элементами.

Для правильного выбора положения принимают во внимание состав пользователей и их габариты, а также привычные позы во время принятия душа. Если в душевой кабинке (отсеке) предусмотрено сидение, корпус смесителя монтируется с учетом удобного доступа к нему сидящего пользователя

Если в роли душевого поддона используется ванна, при расчете расстояния учитывается высота ванны от пола с ножками (стандарт) и расстояние от чистого пола до дна ванны.

Коммуникации для безнапорных сетей

Практически все отводящие трубопроводы работают под естественным давлением в одну атмосферу. Ведь для отвода использованной жидкости нужен лишь уклон и сила земного тяготения. Поэтому коммуникации для безнапорных трубопроводов производят из материалов, неспособных вынести серьезную внутреннюю нагрузку.

 Из металлов к таким материалам относятся различные виды чугуна – железоуглеродистого сплава, для которого характерно сочетание высокой твердости и хрупкости.

Первое качество – твердость – позволяет изготовить из чугуна достаточно долговечные изделия, которые могут сопротивляться коррозийным процессам в течение 60-80 лет. Второе качество – хрупкость – заставляет обращаться с чугунными изделиями очень бережно. Ведь они могут лопнуть даже от любого удара твердым предметом.

Впрочем, чугунные трубы – это «вчерашний день» сантехнических систем. Все современные сети безнапорного типа собираются только из пластиковых составляющих. В качестве основы для внутренних (домашних) линий используют поливинилхлоридные трубы — у таких изделий самая тонкая стенка, следовательно, они занимают меньше места. Ну, а в качестве основы для внешней (дворовой) линии используют двухслойные изделия из  полиэтилена, которые обладают хорошей пластичностью, следовательно, им не страшны ни перемерзания, ни подвижки слоев почвы.

Однако, несмотря на разный материал и различные характеристики, все безнапорные трубы  обладают двумя сходными чертами:

• Во-первых, такие трубы отличаются довольно большими габаритами.
• Во-вторых, монтаж таких труб осуществляется с помощью идентичной технологии.

Безнапорные сантехнические трубы – размеры  изделий

Классические размеры сантехнических труб – это 50 и 110 миллиметров в диаметре. Причем сантехтрубы с диаметром 50 мм (по внешнему срезу сечения) используют для отвода воды от раковин и стоков душевых кабинок или ванн, а 110-миллиметровые трубы используют для отвода воды от унитаза или для сбора всех стоков от 50-миллиметровых изделий.

Однако размерный ряд безнапорных труб включает в себя и другие изделия. Так, габариты сортамента чугунных труб колеблются между 50 и 150 миллиметрами. А вот для  PVC и PE труб характерны более внушительные габариты: от 50 до 1200 миллиметров.

Монтаж и замена сантехнических труб безнапорного типа

Сборка безнапорных сетей предполагает использование достаточно простого метода стыковки – в раструб. Эта технология основана на обустройстве в торцевой части трубы специального утолщения – раструба, готового принять в себя гладкую часть следующего изделия. При этом все угловые сопряжения и точки стыковки труб в линии обустраиваются с помощью специальных элементов – фитингов, на торцах которых имеется такой же раструб.

И сам монтаж, в данном случае, реализуется за счет размещения гладкой части трубы (фитинга) в раструбе. Ну, а герметизация стыков осуществляется с помощью уплотнительного кольца, размещенного в раструбе.

В полимерных трубах монтируют резиновое кольцо, а в чугунные раструбы чеканят (заталкивают) специальный промасленный канат – каболку.

Замена трубы в безнапорном трубопроводе выполняется очень просто – поврежденный участок извлекают из раструба. Уплотнительные кольца, при этом, демонтажу совершенно не мешают. Затруднения могут возникнуть только с каболкой. Для любого сантехника замена труб из чугуна является сущим наказанием: ведь расчеканка стыка в чугунном трубопроводе – это очень грязная и трудоемкая операция.

сфера и Материалы применения

Для начала узнаем, какие конкретно трубы для сантехники смогут употребляться и для каких как раз целей.

системы отопления и Напорные водопроводы

Тёмная сталь до сих пор не сдает своих позиций в системах центрального отопления. Ее прочность — несомненный плюс; ограниченная же коррозионная стойкость компенсируется отсутствием воздуха в круглогодично заполненной системе.

• Оцинковка лишена главного недочёта тёмной стали. Но и тут имеется нюанс: цинковый слой нарушается на сварных швах. Коррозионностойкой система отопления либо водоснабжения будет только в том случае, если она всецело собрана на резьбах.
• Гофрированная нержавейка владеет наибольшей прочностью на разрыв, устойчива к коррозии, агрессивным средам и лишена главного недочёта прошлых решений — трудоемкости монтажа с нарезкой резьб либо сваркой. Гибкие гофрированные трубы гнутся с радиусом, равным их диаметру. Единственный недочёт — относительно большая цена (для 15 мм — от 170 рублей за погонный метр).

• Металлопластик используется в системах теплого пола, водоснабжения и автономного отопления (тёплого и холодного). В ЦО он также может употребляться; но этому материалу очень сильно (и незаслуженно) подпортили репутацию компрессионные фитинги для труб, каковые при определенных неточностях в монтаже начинают течь через пара охлаждения и циклов нагрева. Труба представляет собой два слоя сшитого полиэтилена с алюминиевой трубкой между ними.
• Бронзовая сантехническая труба может употребляться во водоснабжения и систем всех видах отопления. Это недешевое, но только долговечное решение.

• Полиэтилен употребляется лишь и только для холодной воды. Рабочая температура этого пластика ограничена 40 градусами.
• Сшитый полиэтилен, но, принципиально отличается от него повышенными термостойкостью и прочностью. Поперечные связи между молекулами полимера меняют его физические характеристики, разрешая применять данный пластик в произвольных контурах и отопительных системах ГВС. Гибкость трубок делает их очень востребованными при коллекторной разводке.

Канализация

Перечень используемых для канализационных систем материалов заметно меньше.

• Чугун к настоящему времени потерял былую популярность. Обстоятельства — большая цена, громадная масса и очень трудоемкий монтаж с чеканкой раструбов. Единственный аргумент в пользу чугуна — его акустические качества: массивные стены поглощают любой шум, что весьма кстати при стояка в многоквартирном доме.
• Сантехническая труба ПВХ, наоборот, на пике популярности. Маленький вес, предельно лёгкость резки и простой монтаж разрешили ей потеснить на нынешнем рынке соперничающие решения.
• Полипропилен используется и тут. Он еще легче поливинилхлорида, владеет большей твердостью и, основное, термостойкостью. Рабочая температура полипропиленовой канализации — до 90 градусов против 60 у ПВХ.

Рекомендуемые размеры труб

Выбор деталей для канализации зависит от их назначения и размеров.

Для внутренней канализации

Пластиковые конструкции выбирают, опираясь на установленные нормы и правила.

Назначение деталей	Внутренний диаметр труб, мм
Стиральные и посудомоечные машины	25
Ванна, биде и раковина	30-47
Кухонная мойка, душевая кабина и ванна	38-50
Совместный слив (душ, раковина, ванна), разводка системы внутри дома	50
Отводы стояка	70-86
Центральный стояк и унитаз	100-118

Для внешней канализации

Назначение деталей	Внутренний диаметр труб, мм
Вывод сточных вод к очистительным системам	150-190
Баня, сауна	200
Бассейн	240-300
Городские канализационные магистрали	300-1100

При этом нужно, чтобы размер горизонтального трубопровода совпадал, но не превышал диаметр стояка, иначе будут образовываться засоры. Широкие трубы выбирают для монтажа слива от унитаза, т. к. через них проходят стоки неоднородного состава. При образовании вакуума в пластиковом отводе произойдет сбой в работе канализации. Зазор позволит вытеснить воздух, находящийся под давлением.

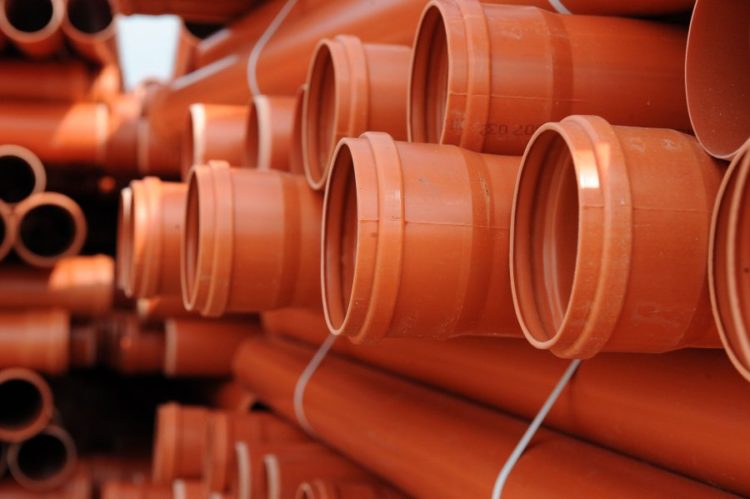

Трубы пластиковые для внешней канализации.

На какую высоту вешать раковину в ванной?

Раковина – один и самых простых и в тоже время необходимых предметов в ванной комнате. Именно поэтому к выбору и установке данного оборудования следует подходить очень серьезно. Приступая к монтажу устройства, помните, что в результате умывальник должен быть удобен для каждого члена вашей семьи.

Оптимальную высоту раковины от пола ванной подобрать довольно сложно, поскольку в доме могут проживать люди разного роста. Для определения данного параметра следует воспользоваться нормативными документами, регламентирующими высоту размещения сантехнического оборудования для взрослых, детей, подростков. К примеру, для взрослых этот показатель составляет 80 см до борта раковины, для подростка – 70 см, для ребенка – 60 см. Однако в санузле нет возможности установить умывальники для каждого пользователя по-отдельности. Именно поэтому следует учесть все нюансы и найти компромиссное решение.

На рисунке отражены основные антропометрические соображения, учитываемые в дизайне ванных комнат. Долгое время высота установки раковины от пола определялась «общей практикой», согласно которой это значение варьировало в пределах 78-86 см и практически не учитывало требований антропометрии. В итоге выяснилось, что почти 95% пользователям такая высота не подходит.

Согласно проведенным исследованиям оказалось, что высота размещения умывальника для пользователей составляет 94-105 см.

На приведенном ниже рисунке отражен вариант размещения двух раковин в санузле.

Понимая, насколько могут отличаться параметры пользователей, лучшим вариантом является установка раковины с возможностью регулировки высоты. Однако данное решение в жизни пока используется довольно редко. Как правило, оно реализуется при монтаже подвесных раковин, которые крепятся к стене с помощью специальных крепежных приспособлений или кронштейнов. Решая, на какую высоту вешать подвесную раковину, учитывайте, что для мужчин оптимальное расстояние от поверхности пола до борта умывальника – 94-102 см, для женщин – 81,3-93 см.

Если в доме проживают представители обоих полов, монтаж данного типа сантехники лучше производить на расстоянии 86-93 см от пола.

Если речь идет об установке умывальников типа «тюльпан» или врезке раковины в столешницу, регулировку высоты произвести невозможно. В таком случае приходится использовать заводские параметры, которые составляют 80-85 см.

Особое внимание следует уделить расположению оборудования относительно слива. Этот момент очень важен при монтаже умывальника по высоте

Если не учесть данный фактор, то в будущем, когда вам придется проводить замену оборудования, могут возникнуть проблемы. К примеру, отверстие сифона будет находиться ниже уровня отверстия сливной трубы.

В такой ситуации можно использовать разные способы решения проблемы:

• Поднять раковину выше обычного уровня.
• Переустановить сливную трубу.
• Отрезать часть сливной трубы. Учитывая то, что концы трубы сливных труб и Р-образных сифонов зачастую делают длиннее, чем необходимо, их можно обрезать и установить умывальник на нужную высоту.
• При монтаже умывальника учесть расстояния между сливной трубой и сифоном и расстояние между нижней частью оборудования и полом.

Учитывая приведенные выше рекомендации, вы сможете верно определить высоту установки раковины и обеспечить комфортные условия эксплуатации сантехническим прибором для всех членов семьи.

Стандартные и минимальные габариты санузла, выбор оптимального размера

При покупке нового жилья на размеры санузла мало кто обращает внимание. А ведь это помещение — одно из самых часто используемых в квартире/доме

Поэтому очень важно, чтобы санузел был достаточной площади для того, чтобы в нем можно было поместить необходимые сантехнические приборы, бытовую технику, хотя бы минимум мебели, и при этом пользоваться им было комфортно

Поэтому очень важно, чтобы санузел был достаточной площади для того, чтобы в нем можно было поместить необходимые сантехнические приборы, бытовую технику, хотя бы минимум мебели, и при этом пользоваться им было комфортно. https://www.youtube.com/embed/CBWQbwy4FjU. https://www.youtube.com/embed/CBWQbwy4FjU

В данной статье мы рассмотрим нормы, по которым сооружают ванные комнаты, их минимальные и типовые размеры.

Как правильно выбрать размер будущего санузла, оптимальные размеры

Чтобы ванная комната была функциональной и удобной в использовании для каждого члена семьи, следует знать оптимальные размеры санузлов в жилых домах:

• ширина помещения — минимум 80 см;
• высота — около 250 см;
• глубина — минимум 120 см.

Сняв размеры санузла совмещенного, можно рационально использовать его площадь при расстановке сантехники. К унитазу следует обеспечить подход не менее 60 см и по 25 см слева и справа от него. Для доступа к раковине оставляют 70 см, комфортная высота ее расположения — 80-90 см. Свободный подход к ванной или душевой кабине составляет 70-120 см.

На заметку:  по негласному правилу, часто используемые предметы в ванной должны находиться в пределах досягаемости руки.

Правила монтажа сантехники

Размеры санузла в частном доме, как правило, не настолько ограничены как в городской квартире, поэтому позволяют поместить любую сантехнику. А вот для малогабаритных ванных комнат во многоэтажных домах лучше выбирать компактные модели.

Типовые размеры санузлов

Рассмотрим варианты планировки помещений при стандартных размерах санузла.

Маленькие помещения 2х2 м, как и 1,5х2 м — минимальная площадь, которая необходима человеку. Если ванная комната и туалет раздельные, имеет смыл объединить их и расширить полезное пространство.

На заметку:  такой тип перепланировки, не предусматривающий перенос труб, согласовывается по упрощенной схеме.

Примеры планировки мини-санузлов площадью 2 кв. метра и 3 м2

Ванная комната площадью от 4 кв. м. до 6 кв. м. уже имеет достаточно места для комплектации стиральной машиной, небольшим шкафчиком для вещей. В зависимости от расположения двери, сантехнику можно расставить либо по периметру комнаты, либо по противоположным сторонам.

Планировка санузлов средних размеров в панельном доме

В помещении площадью 7 кв. м. поместиться необходимая сантехническая и бытовая техника. Если в квартире проживает много людей, можно установить две раковины, или второй резервуар для купания.

Совет:  большую ванную целесообразно разделить на функциональные зоны.

Варианты планировки санузла 7 кв. м.

Если ванная комната узкая и длинная, то резервуар для купания устанавливается в самой глубине помещения. Унитаз, раковину и биде лучше установить вдоль стен в той последовательности, в которой они наиболее часто используются.

Способы планировки узкой ванной комнаты

Минимальные размеры санузлов

Ванные комнаты и туалеты в квартирах разной площади и домах разных типов отличаются площадью и конфигурацией. Определяет минимальные размеры санузла СНиП (полное название «Санитарные нормы и правила») для жилых помещений.

Минимальные размеры раздельного туалета, укомплектованного унитазом и раковиной, зависят от способа открывания двери в помещении. Размер дверного проема ванной и туалета — 75х210 см, ширина двери составляет 60-70 см.

Если дверь открывается наружу, то для удобного пользования будет достаточно пространства 0,9х1,15 м. Если дверь открывает внутрь помещения, забирая часть его площади, то минимальные габариты туалета — 0,9х1,45 м.

Минимальные размеры туалета

Минимальные размеры совместного санузла с душевой кабиной

Если гигиеническое помещение укомплектовано резервуаром-ванной, минимальная ширина санузла, в зависимости от расположения сантехники, уже составит 2,1х2,1 м, либо 2,35х1,7 м (2,35х2,5 м).

Минимальные габариты санузла с резервуаром-ванной

Важно:  при строительстве новых зданий обязательно берутся за основу минимальные размеры санузла, регламентированные СНиП.

Итог

Габариты ванной комнаты имеют большое значение, особенно если в доме/квартире проживает большая семья. Зная минимальные размеры санузла и способы организации пространства, можно даже маленький санузел сделать комфортным.

Классификация водопроводных труб

Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:

• ширине указательного пальца;
• длине трех зерен ячменя из середины колоска;
• соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.

В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.

Сантехнические трубы для горячего водоснабжения и отопительных систем

Вполне подходящим материалом для такой системы будет «черная» сталь, ведь отсутствующий конденсат не даст появиться ржавчине. Правда, в такой системе жидкость должна присутствовать постоянно, а сама система должна быть герметичной. Даже кратковременный слив воды приведет к быстрому появлению ржавчины (прочитайте: «Виды сантехнических герметиков для труб водоснабжения – преимущества и недостатки материалов»).

Еще лучше в подобных условиях себя будут проявлять трубы из нержавеющей или оцинкованной стали. Отличным вариантом будут и медные трубы – правда, придется смириться с очень высокой стоимостью такого материала. Кроме того, в таком случае потребуется теплоизоляция, которая еще на порядок увеличит затраты на обустройство трубопровода.

Лучшие характеристики среди полимерных труб демонстрирует армированный полипропилен. За счет слоя из алюминиевой фольги и стекловолокна полипропилен сохраняет свою форму.

В принципе, полимерные трубы для сантехники водоснабжения и канализации являются неплохим выбором, вот только нужно очень внимательно изучать его характеристики перед приобретением. Нужно понимать, что цена модифицированных полимерных труб достаточно велика и вполне сравнима с металлическими аналогами, поэтому придется взвесить все плюсы и минусы разных материалов.

Наружные и внутренние диаметры

Основным показателем водопроводной трубы является диаметр (сечение трубы). Он бывает внутренний и наружный. Первый в номенклатуре бытовых водонапорных труб указывается редко. Привыкли говорить так: “25-я или 32-я водонапорная труба”, что означает внешний диаметр. Под него подбирают фитинги и переходы, краны, а также другие составляющие целой системы.

В качестве примера можно рассмотреть классификацию металлических водонапорных труб. Например, если диаметр водонапорной трубы находится в промежутке от 5 до 102 мм, то его считают малым и относят к изделиям для бытовых нужд.

Средним диаметром считается величина 102–426 мм. Все что больше, относят к диаметрам больших пределов.

Среди часто используемых водонапорных труб из пластика выделяют изделия с диаметром 32 мм. Их используют как основные магистральные трубы в системе отопления дома. В стояках применяют водонапорные трубы с наружным диаметром 40 мм. Водонапорные трубы с диаметром 20, 25 используются для систем водоснабжения.

Просмотрев видео, сможете ознакомиться с обозначением диаметров водопроводных труб в соответствии с принятыми ГОСТами:

Полипропиленовые трубы PP-R

Полипропиленовые трубы PP-R

Трубы PP-R делятся на однослойные цельные и многослойные армированные. Модификация с упорядоченной решёткой PP-RCT прослужит в 3 раза дольше обычных PP-R.

PP-R трубы и переходники дешёвые, лёгкие и просто соединяются. Не ржавеют. Не скапливают соли и бактерии. При отрицательных температурах быстро лопаются. Линейное расширение у цельных PP-R – 0,15 мм/м×К, у армированных – 0,04 мм/м×К.

Изготовление трубопроводов стандартизовано, но каждая компания предлагает свои «фишки»:

• Rehau, Германия. «Raupiano plus» – конструкция из трёхслойного PP-R с высокой звукоизоляцией. Диапазон рабочих температур – от минус 10 до плюс 90 градусов.
• Sinikon, Россия. Шумоизолированная серия труб «РР-М» поставляется с диаметрами 40, 50, 110 мм.
• Wavin Ekoplastic, Чехия. «Fiber basalt plus» – конструкция из PP-RCT с базальтовым волокном.
• ProAqua, Россия. Компания производит цельные PP-R с диаметром от 10 до 1600 мм и армированные серии (Rubis SDR7.4, Duo SDR6) с диаметром от 20 мм.

Монтаж

Сварка. Из инструментов понадобится комплект сварочного оборудования и труборез. Алгоритм монтажа:

1. Трубный срез очищают наждачной бумагой и обезжиривают. Алюминиевый слой зачищают на 3 мм.
2. Фитинг и конец трубы вставляют в насадки сварочного аппарата, разогретого до 260 градусов. Время нагрева зависит от диаметра изделий: 20 мм держат 4-5 сек.
3. После нагрева части нужно соединить в течение 4 сек.

Чтобы не промахнуться с направлением, предварительно делают пометки на фитинге и трубе.

Способы установки умывальника

Крепим подвесной умывальник

Можно выделить несколько способов монтажа раковины:

1. Наиболее распространенным вариантом является крепление раковины на кронштейны. Для его реализации надо произвести точные замеры, обозначить на стене на уровне оптимальной высоты метки. При этом обязательно нужно учесть толщину умывальника. Если выбрана раковина неправильной геометрической формы, то в качестве толщины берется среднее значение. Когда это действия произведены, и все значения проверены еще раз, можно приступать к высверливанию отверстий. Затем в дыры нужно будет вставить дюбели и закрепить кронштейны. И завершающий этап работ: крепление умывальника и установка сантехники. При необходимости можно скрыть коммуникации в стене или закрыть их каким-нибудь элементом интерьера. Не забудьте замазать щель между раковиной и стеной герметиком, иначе вода, попадающая в зазор, приведет к неприятным последствиям.
2. Вторым способом установки раковин является монтаж ее на пьедестал. Следует отметить, что такой вариант применяется гораздо реже. Возможно, причина этого кроется в том, что пьедестал абсолютно нефункционален. Он больше служит украшением, чем несет какую-либо пользу. Хотя с его помощью можно удачно скрыть все коммуникации. Недостатком такого способа является то, что производители пьедесталов практически никогда не делают их выше стандартных 50 см. То есть, чтобы установить раковину на оптимальную высоту придется делать дополнительную ступеньку или заказывать пьедестал в индивидуальном порядке. Оба этих варианта грозят увеличением расходов на ремонт в ванной комнате.
3. Более простым способом по сравнению с описанным выше является установка умывальника на тумбу. Размеры тумб более разнообразны, поэтому подобрать оптимальную модель будет значительно проще. При этом методе отпадает необходимость в установке кронштейнов, что также упрощает процедуру монтажа. Высота установленной раковины здесь будет практически равна высоте тумбы или чуть превышать ее, то есть высота тумбы должна быть примерно равна расчетному значению оптимальной высоты.
4. Ну и в последнюю очередь стоит описать реже всего реализуемый вариант – установку раковины с механизмом регулирования высоты. Для монтажа используются винтовые шпили. Как вариант можно подвесить умывальник к потолку на веревках. В таком случае даже ребенок может легко установить нужную высоту, всего лишь повернув ручку или сдвинув рычаг.

Если высота выбрана неправильно

Многие хозяева все же недооценивают последствия неправильного монтажа умывальника. Специально для них попробуем описать все, что может грозить в результате неверного определения оптимальной высоты.

Итак, если раковина установлена низко:

• при частых наклонах и длительном стоянии в неудобной позе могут появиться боли в мышцах спины и позвоночнике;
• есть возможность удариться о полку, висящую над раковиной, и получить травму;
• при умывании человек чувствует себя некомфортно;
• под слишком низкий умывальник нельзя поставить стиральную машину, корзину для грязного белья или другие атрибуты, обязательные для ванной комнаты. Это особенно остро чувствуется в очень маленьких помещениях, где стоит экономить каждый миллиметр свободного пространства.

Если же умывальник установлен слишком высоко:

• детям неудобно будет им пользоваться. В результате ребенок будет очень неохотно совершать гигиенические процедуры, капризничать или выполнять их некачественно и на скорую руку;
• придется подставлять для ребенка табуретку, что может привести к падениям и травмам. Чтобы этого избежать, родителям все время нужно будет присутствовать в ванной вместе с малышом, что замедлит развитие его самостоятельности;
• для удобства умывающийся будет тянуться к раковине, опираясь на нее, тем самым повышая вероятность ее поломки или обрыва креплений.

Как видите, установка умывальника в ванной комнате на оптимальной высоте очень важна и для комфорта, и для здоровья всех членов семьи. Именно поэтому рекомендуется заранее продумать вариант монтажа и рассчитать показатели. Тогда после окончания ремонта можно будет смело утверждать, что посещение вашей ванной комнаты приносит только положительные эмоции, находиться в ней удобно и взрослым, и детям.

Как правильно установить высоту умывальника Устанавливаем умывальник по высоте Установка умывальника в ванной по высоте Крепим подвесной умывальник Подвесной умывальник Высота умывальника в ванной от пола Умывальник в ванной комнате Высота умывальника

Особенности

Сантехнические трубы относятся к довольно широкому ассортименту изделий, отличающемуся по различным параметрам, например, по материалу, из которого они производятся, или размерам, а также дополнительным элементам, применяемым для крепления подобных соединений.

Разнообразие сантехнических труб обусловлено различными функциями, которые должны выполнять подобные элементы трубопровода, ведь трубы для холодной или горячей воды будут отличаться по своим характеристикам от канализационных аналогов.

Например, к коммуникациям для горячей воды выдвигаются совершенно другие требования, чем к трубопроводам холодного водоснабжения. Например, материал, используемый для этого вида сантехники, должен прекрасно переносить продолжительное воздействие высоких температур.

Но на этом варианте изделий в меньшей степени образовывается налет на внутренней стороне по сравнению с трубопроводом для холодного водоснабжения.

Почему измерение происходит в дюймах

Различие между измерением диаметра резьбы металлической трубы в миллиметрах и дюймах часто приводит к путанице, ошибкам и трудностям выбора нужного изделия. Согласно классической линейной системе измерения 1 дюйм равен 25,4 мм.

Для измерения металлических труб пользуются специальным трубным дюймом, равным 3,324 см. Его особенность и уникальность состоит в том, что он охватывает не только величину внутреннего диаметра, но учитывает стенки трубы.

Основные инженерные расчеты выполняют по внутренним диаметрам, измерение труб по наружному диаметру бывает лишь в исключительных случаях.

Измерительной дюймовой системой исчисляются металлические газовые и водопроводные трубы, а для остальных видов применяется метрическая система измерения.
