Греющий кабель для водопроводных труб
Содержание:
Основные виды греющих кабелей
Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.
Резистивный провод
Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.
Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.
Саморегулирующийся провод

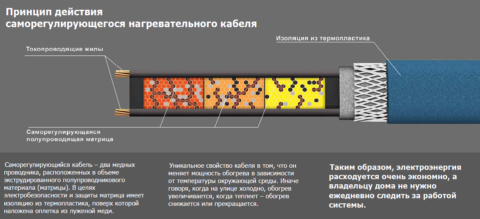

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.
Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.
Рекомендация. Саморегулирующийся кабель может нарезаться на отрезки произвольной длины и подключаться отдельно друг от друга. Это никак не влияет на работоспособность и эффективность изделия в целом.
Принцип действия и область применения
Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.
Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.
Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.
Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.
Пример с теплыми полами
Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.
В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.
Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.
Пример с водопроводом
Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.
Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.
Пример с обогревом кровли
Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.
Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.
Монтаж трубопровода с подогревом
Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.
Видео
Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!
При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30. Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.
При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.
Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:
намотка на трубу
Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;
прокладка нагревателя по стенке трубопровода параллельно его оси
При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;
размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.
Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой пористых листовых изоляторов или обычным рулонным утеплителем. Для его защиты используют различные материалы от рубероида до металлической фольги.
Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется для обогрева водосливных канализаций. Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.
Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.
Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.
Ошибки при установке греющих кабелей
Рассмотрим типовые ошибки при устройстве нагревательных систем:
- устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
- некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
- ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.
Видео
Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.
Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.
Заключение
Понесенные затраты на греющий кабель для пластиковых трубопроводов и его монтаж позволят значительно сократить расходы на выполнение строительных работ и надежно защитят потребителя от климатических превратностей.
Конструкция системы антиобледенения
Как уже было отмечено, кабель является главным (греющим) элементом системы антиобледенения водостоков и крыш. Но не единственным. Для сборки полноценно работающей системы применяют следующие компоненты:
- нагревающий кабель;
- подводящий провод, использующийся для подачи напряжения (он не нагревается);
- крепежи;
- соединительные муфты;
- блок питания;
- УЗО;
- терморегулятор.
Продуктивность работы нагревательной системы во многом зависит от терморегулятора. Это устройство позволяет включать и выключать нагревательные секции (кабель), ограничивая их работу в заранее зафиксированном диапазоне погодных условий. Определять их величину терморегулятор может за счет специальных датчиков, которые устанавливаются в местах наибольшего скопления воды.
Обычный терморегулятор характеризуется наличием датчика температуры. Как правило, для небольших систем, применяют двухдиапазонный терморегулятор с возможностью настройки температуры включения и выключения кабеля.
Более эффективно контролирует работу системы специализированный терморегулятор, именуемый метеостанцией. Он содержит несколько датчиков, фиксирующих не только температуру, но и ряд других параметров, влияющих на образование наледи. Например, влажность воздуха, наличие остаточной влаги на трубах и кровле. Метеостанции работают в режиме установленных программ и позволяют экономить до 80% электроэнергии.
Нюансы монтажных работ
Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку
Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».
Соединение проводовИсточник termodar-64.ru
Советы и рекомендации опытных мастеров:
- Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
- Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
- Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
- Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.
Видео описание
Как сделать заземление водопровода показано в видео:
Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении
У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком
Если этим пренебречь, то в будущем есть риск повреждения изоляции.
Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
Для крепления к пластику, лучше использовать специальные хомуты.
Крепление хомутами и теплоизоляция в разрезеИсточник yandex.net
- Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
- Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
- Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
- Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.
Провод с терморегуляторомИсточник www.elektrikaup.ee
Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла.
Коротко о главном
В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов
Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода
При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики
Для водопровода обычно применяют двухжильный или зональный провод.
Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.
Источник
Разновидности
Какие виды греющих проводов предлагает современный рынок?
Прикрепленное видео расскажет вам больше о том, как устроен и где применяется провод нагревательный саморегулирующийся.
Одножильный резистивный
Самый простой конструктивно и самый дешевый греющий кабель — одножильный резистивный. Он представляет собой обычный провод в изоляции с единственной токоведущей жилой.
Это решение имеет несколько специфических особенностей, делающих его применение в бытовых целях довольно неудобным:
Кабель должен образовывать замкнутый контур, поскольку оба его конца должны подключаться к питанию;
К питанию подключаются оба конца провода
- Он всегда работает на номинальной мощности. Уменьшить тепловыделение можно лишь снижением напряжения питания;
- Перехлест провода приводит к его перегреву (поскольку выделяющееся в одной точке количество тепла удваивается), что часто становится причиной разрушения изоляции и короткого замыкания;
- Кабель нельзя резать. Уменьшение длины проводника при неизменном напряжении питания приведет к уменьшению его полного сопротивления и пропорциональному росту текущего через него тока. Поскольку тепловыделение пропорционально квадрату тока, перегрев укороченного кабеля гарантирован.
Давайте познакомимся с парой образцов одножильных кабелей:
| Изображение | Описание |
|
|
Провод нагревательный ПНСВ используется для прогрева бетона при отрицательных температурах. Он замоноличивается и не используется повторно, поэтому в числе приоритетов производителя — минимальная цена погонного метра. ПНСВ использует токоведущую жилу из отожженной стали в полиэтиленовой оболочке; при диаметре 1,2 мм метр провода обходится всего в 1,44 рубля. |
|
|
Провод нагревательный ВНО применяется для нагрева элементов технологического оборудования (битумопроводов, экструдеров и т.д.) и предназначен для работы при температурах 550-800 градусов. Его особенности — использование в качестве проводника высокотемпературных сплавов и изоляция из стекловолокна. Погонный метр провода диаметром 1,2 мм стоит 340 рублей. |
Провод ПНСВ
Провод ВНО
Одножильный кабель с оплеткой
Двухжильный резистивный
Его единственное отличие от изученного нами выше решения — вторая токоведущая жила, позволяющая подключать снабженный концевой муфтой кабель к питанию одной стороной. Все остальные особенности — те же: неизменная длина секции, перегрев при перехлесте и постоянная мощность.
Греющий, резистивный, двухжильный
Зональный
Зональный кабель представляет собой эволюционное развитие резистивного. В нем две токоведущих жилы с низким сопротивлением соединяются друг с другом проводниками, выполняющими роль нагревательных элементов.
Такая конструкция дает возможность нарезать кабель отрезками произвольной длины: при этом будет меняться потребляемая мощность, а вот температура нагрева останется неизменной, поскольку длина каждого отдельного нагревательного элемента не меняется.
Устройство и особенности зонального кабеля
Саморегулирующийся
Все проблемы резистивного кабеля успешно и очень остроумно решены в так называемом саморегулирующемся.
Как он устроен?
Между двумя обладающими низким сопротивлением медными жилами размещена полупроводящая матрица из полимера-диэлектрика с высоким коэффициентом линейного расширения при нагреве. В полимер добавляется мелкодисперсный проводящий материал (например, графитовая пыль).

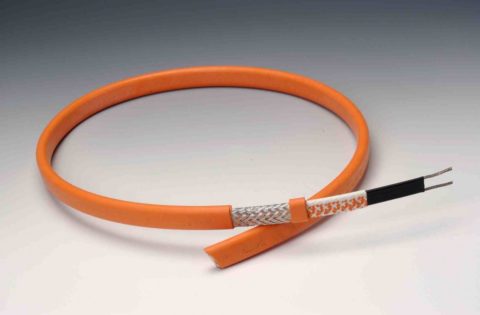

Саморегулирующийся кабель с зачищенной изоляцией
Что это дает?
Автоматическую регулировку температуры. При охлаждении среды полимерная матрица уменьшается в размерах, и частицы проводника образуют больше токоведущих цепей. Это приводит к увеличению потребляемой мощности и к росту тепловыделения;
Механизм саморегуляции
- Независимость терморегуляции для разных участков кабеля. При разнице в температуре между участками количество токоведущих цепей в них будет разным;
- Безопасность эксплуатации. Перехлест кабеля больше не приводит к его перегреву: при росте температуры мощность, потребляемая матрицей в области перехлеста, упадет до минимума;
- Экономичность. Кабель снижает энергопотребление в теплую погоду;
- Возможность нарезки провода отрезками произвольной длины. При этом опять-таки будет меняться полная мощность секции, но не ее нагрев.
Провод нагревательный 12 вольт для обогрева аквариумов и инкубаторов
ТОП-5 лучших производителей теплого кабеля
Ведущими производителями нагревательных кабелей являются:
- Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
- Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
- Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
- Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
- Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.
Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.
Обзор греющего кабеля и тест, не пропустите видео:
Как греющий кабель подключить к сети:
Виды кабеля
Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся
Существует два вида кабелей: резистивные и саморегулирующиеся.
Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.
Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.
Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.
Резистивный
Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.
Различия кабелейИсточник теплина.рус
Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:
| Тип кабеля | Плюсы | Минусы |
| Одножильный | Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. | Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга. |
| Двухжильный | Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. | Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны. |
| Зональный | Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. | Недостатков не найдено, если не учитывать ценник изделия. |
Резистивные провода разного видаИсточник yandex.net
Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.
В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.
Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.
Конструкция проводовИсточник otdelkaexp.ru
Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.
Саморегулирующий
Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.
Конструкцией предусмотрено:
- 2 медные жилы в термопластичной матрице;
- 2 слоя внутреннего изоляционного материала;
- оплётка из меди;
- внешний изоляционный элемент.
Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица
При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.
Саморегулирующийся кабельИсточник moydomik.net
Инструктаж по подключению обогрева
В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.
Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.
Подготовительные работы
Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.
- соединительные гильзы;
- плоскогубцы;
- рулетка;
- кримпер;
- строительный фен;
- монтажные нож и скотч;
- кусачки;
- термоусадочные трубки.
После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.
Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.
Крепление кабельной системы
Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.
Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.
В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.
Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.
Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.
Крепление защитного кожуха
После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.
Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.
Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.
Подключение к питающей сети
Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.
Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.
Проверка и запуск в работу
Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.
