Самостоятельное изготовление плуга на минитрактор

Чертеж деталей плуга для мотоблока

Схему компоновки функционально-конструктивных элементов и подробный чертеж плуга можно составить самостоятельно. Максимальная точность позволит избежать сложностей при сборке и негативного влияния погрешностей на эксплуатационные характеристики готового агрегата. Необходимо строго придерживаться габаритных параметров деталей. Даже незначительная неточность способна сильно сказаться на рабочих характеристиках оборудования. В чертежи с размерами навесного приспособления для мотоблока включаются три конструктивные поверхности:

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Настройка оборудования

Довольно часто у владельцев мотоблоков возникает вопрос о том, как проводить регулировку навесного оборудования на моделях «Нева» или «Фермер». Настройка плуга необходима для того, чтобы обработка участка была максимально качественной. Если придерживаться простых рекомендаций, то эта процедура довольно простая. К тому же, есть большое количество видеороликов показывающих процедуру настройки.

После того как мотоблок доставлен к месту работы, необходимо колеса на нем заменить на грунтозацепы. Чтобы смена прошла легко и быстро, под сцепку устанавливается подставка. Далее осуществляется непосредственное крепление грунтозацепов, при этом необходимо, чтобы суженная часть протектора «смотрела» в сторону движения. После установки грунтозацепов необходимо переходить к подготовке оборудования к работе.

Для качественной вспашки плуг должен быть хорошо закреплен на мотоблоке «Нева МБ-2». Для этого необходимо снять со сцепки регулирующий винт и установить навесное оборудование. На стойке предусмотрены отверстия, посредством которых выполняется регулировка глубины борозды.

После установки оборудования нужно его отрегулировать. Для чего следует плужную пятку расположить параллельно земле и зафиксировать ее болтом регулировки. Руль мотоблока должен быть расположен по центру винта регулировки.

Вспашка участка

После того как сделана первая полоса необходимо развернуть мотоблок и установить правый грунтозацеп напротив пробной борозды. Необходимо выполнять вспашку по правому краю борозды, тогда почва будет укладываться ровными гребнями. При работе нет необходимости прикладывать дополнительные усилия и толкать агрегат, а следует держать мотоблок по отношению к плугу под углом в 10˚.

После того как получена ровная борозда и вы освоились с управлением мотоблока можно увеличить скорость. В этом случае отвал почвы получается сильнее и, следовательно, получатся более ровные и качественные борозды.

Несколько рекомендаций по вспашке

Во время работы следует держать мотоблок максимально ровно, чтобы избежать необработанных участков.

При разворотах или поворотах плуг необходимо вытаскивать из почвы и делать это на малой скорости.

Не рекомендуется покупать оборудование с автоматическим сцеплением (вариатором), поскольку оно быстрее выходит из строя, а для твердых почв не подходит совсем.

Во время пахоты мотоблок довольно часто перегревается и, во избежание этого, необходимо делать получасовые перерывы каждые 1-1,5 часа работы.

Агрегат, который хорошо отрегулирован, и правильно подобранное навесное оборудование позволит качественно провести вспашку земли. А это во многом является залогом получения хорошего урожая в дальнейшем. По завершению всех работ необходимо тщательно очистить оборудование, отсоединить плуг от мотоблока и отправить на хранение до следующего раза.

Конструкция плуга для мотоблока

Лемех – правильной геометрической формы, а конструкция пятки прекрасно подходит для вспашки твердой земли. Изготовленный из прочного материала агрегат разборной конструкции. Материалы для производства агрегата выбирается не случайно, так как при работе деталь подвергается большой нагрузке. После работы навесного оборудования, земля подвергается обработки культиватором.

Для каждого вида мотоблока, к примеру, Каскад, Салют, Нева или Фаворит, используется соответствующий вид техники. На сегодняшний день существуют также и универсальные модели, которые совместимы с любыми видами техники.

Настройки плуга на мотоблоке, советы:

Плуги для мотоблоков бывают трех типов:

1. Однокорпусные. Имеет только один лемех. Они подходят в основном для легкой почвы.
2. Реверсивные или оборотные. Почва переворачивается с помощью загнутых к верху лемехов, в форме пера. Данное устройство позволяет работать значительно более твердой почве. После подобной обработки земля становится более рассыпчатой и дальнейшая её обработка упрощается. К тому же, сорняки в дальнейшем практически не растут.
3. Роторные. Оснащены несколькими лопастями.

Самые популярные модели:

При подборе марки необходимо учитывать особенности почвы на участке, а также мощность агрегата и модели. Не стоит забывать и о том, что очень много чего зависит от правильности установки и настройки агрегата перед работой. Рассмотрим наиболее популярные устройства для распашки земли. Расположим модели по возрастанию их стоимости.

1. Крот. Агрегат однокорпусного типа, весом в 8,59 кг. Он может обрабатывать почву глубиной 15-20 см. Для работы подойдут такие мотоблоки как Нева, Агат, МБ-2, Пахарь, Каскад, Hitachi S169, МБ-1 Ока, НМБ-1 Угра и т.д. Стоимость составит 1000- 1200 рублей.
2. П1-20/2. Однокорпусная модель. Обрабатывает такую же глубину почвы, как предыдущее устройство. Весит 8,5 кг. Работает на таких аппаратах как: Луч, МБ-2 Нева, Мобил К G85, Hitachi S169, Агат и т.д. Стоимость колеблется от 1200 до 1300 рублей.
3. П1-20/3. Оборотная модель, весом 13 кг и глубиной обработки почвы в 20-25 см. Для работы используются мотоблоки МТЗ Беларус, Ghepard, Мобил К G85 и Агрос. Цена составляет 1300-1500 рублей.
4. Салют. Однокорпусный агрегат. Весит 8 кг и распахивает 15-20 см почвы. Стоимость колеблется от 1500-1600 рублей.
5. Плуг Зыкова. Весит 9 кг и обрабатывает почву глубиной 20-25 см. Рассчитан на марки: Салют, Нева, Фаварит, Ока. Цена составляет 1700-1800 рублей.
6. Оборотный для моделей: GS 81, GS 101, GS 12. Вес составляет 18 кг, а глубина обрабатываемой почву 20-25 см. Находится в ценовой категории 3300 -3500 рублей.
7. Двухоборотный . Вес – 15 кг. Глубина обрабатываемой почвы – 15-20 см. Стоимость – 4050-4150 рублей.
8. Роторный. Он состоит из нескольких лопастей, весит – 40 кг и обрабатывает почву на глубину 30 см. Совместим практически с любыми типами техники. Стоимость может колебаться от 70 000 до 78 000 рублей.

При сравнении цен на оборудование для распашки земли на территории России  можно заметить, что стоимость колеблется от 1000 до 5000 рублей. Безусловно, без учета роторной модели, которая отличается от остальных. Проанализировав стоимость подобных товаров, необходимо подробнее рассмотреть некоторые из них, у которых есть свои отличительные особенности.

Как отрегулировать плуг на мотоблоке?

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Разновидности орудий для вспашки

Для увеличения эффективности производимой работы крайне важно обстоятельно подойти к вопросу: какое сельхозорудие лучше для мототехники подобрать. Существуют следующие типы орудий для вспашки почвы:

Существуют следующие типы орудий для вспашки почвы:

• двухкорпусной (2-сторонний);
• оборотный;
• дисковый;
• роторный (активный);
• поворотный.

А также имеется и несколько вариантов их фиксации:

• прицепной;
• навесной;
• полунавесной.

Рассмотрим некоторые приспособления для обработки почвы более подробно.

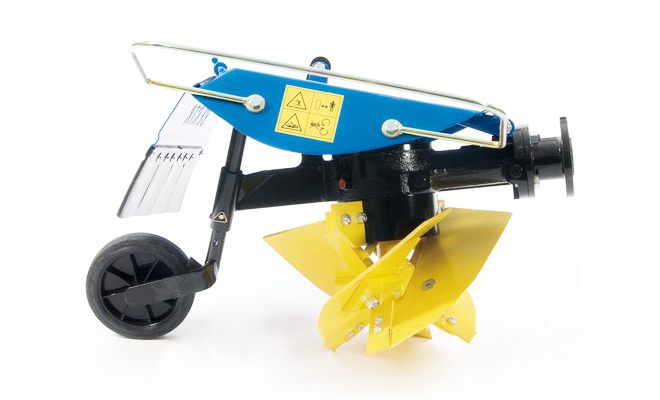

Роторный (активный)

Роторное орудие для вспашки почвы для мототехники сравнивают с железной расческой, что позволяет выполнить вспашку почвы. Такие типы сельхозорудий различных модификаций могут иметь разнообразную конфигурацию. Но данные модификации связывает то, что их конструкция становится шире кверху, что дает возможность этим приспособлениям высыпать почву в сторонку от борозды.

Активный плуг фактически имеет ту же область применения, что и обыкновенное орудие для вспашки почвы, с единственной разницей что он функционирует быстрее, более плодотворен. Однако существуют и определенные особенности его использования. Так, роторным приспособлением значительно проще подвергать обработке невозделанные земли, обильно заросшие дикими растениями. Почва, отбрасываемая лемехами данного сельхозорудия, качественнее размельчена и смешана, что становится плюсом при возделывании определенных типов грунтов.

Оборотный (поворотный)

Орудие для распахивания почвы оборотного типа является разборным, наверное, это оптимальный вариант, поскольку возможна заточка либо ротация ножа.

Вам стоит принять решение, какие размеры будут у плуга – что напрямую зависит, какую модификацию мототехники вы применяете.

Для более результативного применения орудия для вспашки почвы надо сделать настройку инструмента, для этого желательно использовать сцепное устройство (можно и без него).

Чтобы более точно выполнить регулировку, стоит брать в расчет ряд основных положений:

• надо, чтобы продольные оси агрегата и регулятора совмещались;
• вертикальное положение грядиля.

Подобная установка даст возможность осуществлять сельхозработы более продуктивно. Но также требуется применять удлинители на полуоси и железные колеса с грузами для всевозможных задач.

Поворотный плуг можно, имея чертеж и определенные навыки, своими силами создать из стали с высокой конструктивной прочностью. Следовательно, для такого самодельного приспособления ничего не стоит выдерживать большие нагрузки в ходе работы на земельном участке.

При использовании данного оснащения для мототехники надо придерживаться нескольких рекомендаций:

• приспособление не должно иметь тонкую стойку, укороченный отвал, маленькую толщину листа корпуса;
• непременно должно присутствовать руководство по эксплуатации.

Двухкорпусный (2-сторонний)

Двухстороннее сельхозорудие (окучник, он же распашник, двукрылый плужок, пропашник) практикуют, чтобы взрыхлять грунт вокруг растений, приваливая ее к основанию стеблей разнообразных сельхозкультур. Дополнительно при этом между рядами ликвидируются сорные растения. Подобными орудиями можно подвергать обработке землю, производить нарезку бороздок под высадку растений, а затем их засыпать, включив заднюю передачу агрегата. Такие конструкции выделяются только шириной рабочего захвата – переменной и постоянной. Между ними различие исключительно в двигающихся крыльях, которые корректируют ширину рабочего захвата.

Приспособление, которое с постоянной шириной захвата функционирует с легкой мототехникой (до 30 килограммов), с мощностью мотора до 3,5 лошадиных сил. Их отличительная черта – 12-миллиметровые стойки (защищают от перегрузок агрегат).

Самыми распространенными типами окучников являются приспособления с изменяемой шириной захвата. Их единственный изъян – осыпание грунта в борозду после прохода. Подобная оснастка идет с агрегатами больше 30 килограммов, с моторами ресурсом 4 л. с. и более.

Оригинальная оснастка

Производитель представляет многофункциональную модификацию оборотного орудия для вспашки земли ПУ-00.000-01, которая приспособлена под тяжелый мотоблок «Беларус МТЗ 09 Н», однако подойдет не ко всякому МТЗ. Он управляется со вспашкой грунта любой плотности, в том числе и целиной. В качестве отличительных черт можно сделать акцент на небольшой массе приспособления, которая равняется всего 16 килограммам.

Как установить и пахать навесным плугом

Основными рабочими органами инструмента служат металлический лемех и отвал. Лемех осуществляет вспахивание, он подрезает верхние пласты грунта и направляет их на отвал. А отвал оборачивает поднятую лемехом землю, крошит её и сбрасывает в борозду. Благодаря такому процессу происходит глубокое рыхление почвы, при котором она насыщается кислородом и избавляется от сорной растительности.

На рисунке показано как выглядит лемешный плуг, предназначенный для того, чтобы пахать культиватором, мотоблоком в огороде. Разные модели приспособлений для вспашки могут иметь кое-какие отличия между собой, но преимущественно все они устроены именно так.

Перед тем, как начать пахать землю культиватором, мотоблоком, осуществляют сборку съёмного плуга. Для этого берут два болта и с их помощью присоединяют сцепку к стойке навесного орудия. Собранный узел навешивают на кронштейн культиватора, слегка фиксируют и затем производят настройку по параметрам:

• глубина вспашки;
• угла наклона отвала;
• угла наклона пятки (полевой доски).

Для подгонки под нужную глубину пахоты мотокультиватор выкатывают на подставки высотою 12-20 см и ставят максимально ровно, да так, чтобы полевая доска полностью соприкасалась с поверхностью земли, а стойка была перпендикулярна ей. Навесной плуг регулируют до необходимого положения, при котором он будет пахать, а затем закрепляют винтом-регулятором и контргайкой.

Для регулировки угла наклона отвала культиватор накреняют в сторону. Для этого из-под правого колеса (или грунтозацепа) убирают подставку, оставляя только под левым. Гайки крепления навески к сцепке слегка ослабляют, плуг медленно поворачивают, придавая ему оптимальное положение для вспашки.

Изменение угла наклона пятки (полевой доски) осуществляют вращением регулировочного винта сцепки культиватора. Если требуется увеличить высоту подъёма пятки относительно лемеха, винт прокручивают по часовой стрелке и наоборот. При регулировке обязательно следят за тем, чтобы расстояние не превышало 3 см, иначе нос плуга при вспашке в огороде начнёт зарываться вглубь земли и ухудшать тяговое усилие культиватора, впрочем, как и мотоблока или мототрактора. По окончанию выполнения регулировки все гайки хорошо затягивают гаечным ключом. Более подробно рассмотреть процесс настройки плуга для пахоты мотокультиваторами Салют, Нева и прочими можно на видео.

После проведения указанных выше настроек плуг полностью готов к эксплуатации и можно пробовать пахать в огороде. Перед тем, как начать им основательно пахать, особенно, целину, выполняют контрольную вспашку и оценивают, правильно ли отрегулирован плуг, каковы заглубления борозды и качество отвала почвы. Как правильно пахать культиватором, хорошо показано на видео на примере мотоблока Нева. Так же можно посмотреть видео о том, как себя ведёт тяжёлый мотоблок Зирка при вспашке целины.

При правильной регулировке плуга мотоагрегат во время вспашки движется равномерно, без рывков, не зарываясь «носом» лемеха вглубь. Борозды из-под отвала получаются ровными и не идут «внахлёст» друг с другом при пахоте. Если на участке твёрдая почва вспашку проводят в два захода. При первой вспашке устанавливают меньшую глубину, при второй – большую. Таким же способом нужно пахать и целину. Для обработки маленьких территорий используют в основном культиватор и фрезы для пахоты. Средние по площади наделы так же культивируют культиватором, но с применением лущильника или лёгкого плуга, а тяжёлые и целину – при помощи мощного мотокультиватора (например, Нева) и навесного плуга.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 – Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а – лемех из легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– винт с потайной головкой М8;

– уголок 30х30х90 мм;

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

1. Боковая вертикальная плоскость полозка.
2. Нижняя горизонтальная плоскость полозка.
3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

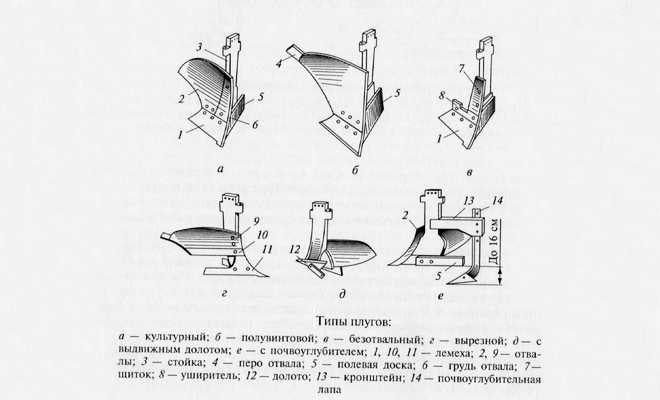

Виды

Перед тем как выбрать плуг для мотоблока нужной конструкции, следует изучить существующие типы таких приспособлений. В зависимости от характера сельскохозяйственных работ используются:

• однокорпусные,
• двухкорпусные;
• поворотные;
• роторные;
• отвальные;
• безотвальные агрегаты.

Можно самостоятельно изготовить универсальный плуг к мотокультиватору, который подойдет для большинства разновидностей почв. Оптимальным вариантом для вспахивания приусадебного участка и для использования людьми, не обладающими соответствующими навыками, представляется легкая однокорпусная конструкция.

Однокорпусные и двухкорпусные модели

Однокорпусный плуг применяется для вспахивания мягкой почвы. Он оснащен одним лемехом. Такой сельскохозяйственный инвентарь прост в сборке и использовании, обладает сравнительно небольшим весом и малым количеством конструктивных элементов. Он способен существенно облегчить процесс боронования на небольшом участке земли.

Двухкорпусная модель плуга предназначается для обработки любого типа почвы, не содержащего каменных включений. Такое пахотное приспособление подходит для нарезания ровных борозд, окучивания сельскохозяйственных культур, уничтожения сорных растений. Рекомендуется устанавливать на мотоблоки мощностью до 3,5 л.с. Можно сделать двухкорпусный плуг с фиксированной или регулируемой шириной захвата.

Оборотные

Агрегат этого типа предназначается для вспахивания трудновозделываемых почв. От габаритов и массы лемеха зависит требуемая мощность двигателя мотокультиватора. Изготовить оборотный плуг своими руками несколько сложнее, чем однокорпусную модель. Он отличается наличием изогнутого под точно выверенным углом рабочего элемента (пера) в верхнем сегменте конструкции. Это позволяет переворачивать почвенный слой сразу при подъеме. Оборотная модель — оптимальный выбор для вспахивания твердого грунта.

Роторные

Роторная конструкция предназначается для выполнения сложных аграрных работ на трудновозделываемых почвах большой площади. Для самостоятельного изготовления это наиболее трудоемкий вариант. По своему устройству он похож на мотокультиватор. Такая модель оснащена несколькими лемехами, установленными на одной оси. Преимущество роторного плуга заключается в возможности обработки твердой почвы до глубины среза 0,3 м без приложения больших физических усилий. Он позволяет вспахивать грунт одновременно по разным траекториям за счет подвижной конструкции лемехов.

Отвальные и безотвальные

Плуг к мотокультиватору бывает отвальным либо безотвальным. Модели первого типа востребованы дачниками и владельцами небольших земельных угодий. По способу вспахивания такие приспособления подразделяются на:

1. бороздные;
2. гладко пашущие;
3. не оставляющие борозд.

Оборудование последнего типа задействуется, когда необходимо обработать грунт в свал. Для вспахивания почвы в развал используется плуг, оставляющий борозды. Отвальная конструкция, имеющая особый угол наклона лемеха, позволяет одновременно рыхлить и переворачивать снятый пласт земли. Безотвальные модели чаще всего используют в засушливых районах с сильными ветрами и эрозией почв.

Выбор

Для выполнения такой работы важное значение имеет правильный выбор плуга. Данный инструмент может быть нескольких видов:

• однокорпусные;
• реверсные;
• роторные;
• дисковые.

Плуг однокорпусный имеет самую простую конструкцию, понятный крепеж и маленькие размеры. Он отлично подходит для выполнения стандартных земельных работ.

Реверсный инструмент отличается наличием загиба в верхней части пера, который помогает переворачивать пласты земли. Такая конструкция предназначена для проведения обработки тяжеловесных видов почвы.

У роторного плуга наиболее сложное строение. Он имеет несколько лемехов, и в зависимости от этого может быть двух- или трехкорпусным. Его отличительной чертой является небольшая скорость работы (по сравнению с фрезами) и небольшая глубина обработки. Такой инструмент хорошо подходит для взрыхления уже разработанных земель.

Дисковый плуг используют для влажной или очень мокрой земли. Но его глубина обработки является наименьшей из всех видов.

После того как выбор вида необходимого плуга сделан, необходимо обратить внимание еще на несколько деталей. В первую очередь – это тип крепления

Он должен подходить к мотокультиватору. Далее, стоит уточнить у продавца, хватит ли мощности у имеющейся машины для работы с данным видом навесного оборудования. Если у агрегата мощность низкая, то есть риск за непродолжительный период работы значительно износить или полностью перегреть двигатель культиватора.

О том, как правильно пахать при помощи навесного плуга, смотрите далее.

Регулирование на тяжелых агрегатах

Выше описывалась технология регулировки легкой мототехники, которая в основном и применяется на дачных участках. Но существуют и тяжелые модификации. Основное их различие в том, что тяжелые в несколько раз мощнее и массивные остальных моделей. Кроме того, они оснащаются дизельными моторами. Подобный выбор объясняется тем, что при равном количестве оборотов, дизельный мотор обладает большим вращательным моментом, чем карбюраторный. Монтаж и корректировка плуга на этот вид техники нисколько не различаются с представленными выше. Единственное, что нужно обозначить – регулировку желательно выполнять 2-м рабочим в силу того, что масса тяжелых агрегатов иногда превышает 200 килограммов.
