Шаг стропил двускатной крыши: зависимость шага стропил от материала кровли

Монтаж и расчет стропильной системы

Чтобы произвести верные расчеты для стропил и кровельной системы в целом, прежде всего, необходимо составить проект и нанести на план точные параметры крыши. В расчет берется нагрузка, оказываемая на стропильную систему. Данная цифра будет состоять из 3 параметров.

1. Динамические нагрузки – к этому типу нагрузок принято относить давление снежных масс на кровельную систему, интенсивность осадков и ветровые нагрузки, характерные для определенного региона. Рассчитать значение можно по действующим СНиПам, найти которые легко через интернет. В том же случае, если наклон крыши из металлочерепицы более 60 градусов, то в расчет можно не включать снеговые нагрузки, так как в этом варианте исполнения кровли снежные массы легко будут удаляться с металлочерепицы и не задерживаться на ее поверхности даже при обильном снегопаде.
2. Статические нагрузки – к этому параметру принято относить вес покрытия на основе металлочерепицы, который составляет в зависимости от ее вида и способа монтажа 3-6 кг на 1 м2. Также сюда относят массу обрешетки под металлочерепицу, тепло- и гидроизоляции и прочих расходных и дополнительных элементов, которые присутствуют на крыше постоянно и не изменяют своих свойств.
3. Особые нагрузки – такая характеристика актуальна для районов с частыми землетрясениями и штормовыми погодными условиями.

Когда произведен расчет нагрузки, можно вычислить шаг стропил под металлочерепицу. Рекомендованный шаг для двускатной кровли составляет 0,6-1 м. Чем больше угол наклона скатов, тем с большим шагом может быть установлена стропильная система. Также расстояние между стропильными ногами зависит и от длины стропил, чем они длиннее, тем меньше стоит делать шаг между ними. Для того, чтобы рассчитать, сколько потребуется стропильных ног для каждого ската, следует длину ската разделить на запланированный размер шага установки стропильной системы, а затем прибавить 1 и округлить в большую сторону.

Видео по теме:

Подводя итог, можно сказать, что монтаж стропильной системы под металлочерепицу – это задача, которая вполне осуществима собственными силами. Однако, прежде чем приступить к ее реализации, требуется произвести точные вычисления, включающие в обязательном порядке расчет нагрузки. Чем более ответственно и тщательно выполняются инженерно-математические операции, тем более надежной будет крыша строения, а значит и сам дом станет максимально безопасным и долговечным.

Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Контробрешетка — это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать пенопласты. Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

1. При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
2. Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и уклона крыши;
3. Основная функция контробрешетки — вентиляция подкровельного материала; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

Контробрешетка — что это такое (фото пример):

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется шаг стропил и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Как сделать обрешетку своими руками

Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий

Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:

1. Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
2. Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
3. К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
4. После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
5. Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
6. Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;

После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:

Фото — Кровельный пирог

Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:

Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности

Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю;
После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов)

Крепеж производится саморезами с широкими головками при использовании шуруповерта;
На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры;
Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки;
Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.

Фото — Каркас для кровли из металлочерепицы

Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.

Видео: монтаж обрешетки своими руками

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Каркас для крыши из металлочерепицы

Чаще всего для каркаса крыши из металлочерепицы используют дерево, ведь этот материал легко подогнать по размеру, а для его установки не нужно специализированное оборудование. Но иногда опорные конструкции выполняют из металлопрофиля. Подобное встречается при возведении:

• гаражей;
• павильонов;
• пристроек, имеющих хозяйственное предназначение;
• ангаров;
• беседок.

Таблица расчета длины и шага стропил.

Металлопрофильные стропила обладают множеством преимуществ:

• выдерживают повышенные нагрузки;
• позволяют устанавливать балки длиной более 10 м, не используя дополнительных опор;
• долговечность;
• негорючесть;
• возможность изготовления кровельных конструкций нестандартных форм.

Главным недостатком металлической крыши является теплопроводность материала, ведь каркас при этом становится мостиком холода. Именно поэтому подобные крыши устанавливают только на нежилые помещения, которые не нужно отапливать.

При использовании металлических стропил каркас нужно тоже сделать из металла. Швеллер применяют как мауэрлат, к нему затем приваривают нижнюю часть стропил. Каркас изготавливают самостоятельно согласно проекту или заказывают на специализированном производстве. Последний вариант позволяет гарантировать точность всех размеров и высокое качество сварки. Однако, чтобы установить такую конструкцию, приходится использовать специальные подъемные механизмы. Устанавливая каркас, состоящий из отдельных частей, можно подгонять их прямо на месте.

Для предотвращения коррозии нужно выполнить сварные швы, соблюдая все правила и убирая из них части шлака. Металлопрофильный каркас обрабатывают специализированной грунтовкой, затем поверх наносят несколько слоев простой краски. Желательно использовать краски, предотвращающие ржавение.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки	Краткое описание эксплуатационных характеристик
Шаговая	Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
Сплошная	Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
Комбинированная	Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Основные требования к обрешетке

Почти во всех случаях монтажа используется деревянная обрешетка, к которой предъявляются следующие требования:

• брус/доска/фанера/листовые материалы должны быть качественными, ровными (лучше калиброванными), не пораженными грибком или вредителями, сухими;
• используется пиломатериал качеством не ниже второго сорта, лучше обрезной. Необрезную доску допустимо применять только для разреженной обрешетки, но и в этом случае кромки необходимо стесывать до чистой древесины (удаляется кора, луб, рыхлые поверхностные слои);
• при использовании жердей или тонкого бревна подбираются элементы максимально ровные, с одинаковым диаметром, высушенные, без признаков растрескивания и коробления;
• для увеличения долговечности конструкции необходимо обработать пиломатериалы антисептиком, удобно использовать комплексные пропитки с огнезащитными свойствами;
• торцы досок (на завершении или пересечении скатов) скругляются и зачищаются за заусенцев, шероховатостей, заломов – в противном случае выступающие фрагменты могут повредить покрытие;
• нормальной толщиной доски/бруса считается 20…40 мм, в зависимости от планируемой нагрузки. Ширина доски/бруса – 50…140 мм, более широкие пиломатериалы обычно не используют, поскольку велик риск коробления и разрушения кровельного материала в результате.

Важно: проверить достаточность сечения бруса/доски/жерди можно весом человека. Прогиб обрешетки под нагрузкой от веса рабочего средней комплекции (до 75…80 кг) говорит о недостаточной жесткости пиломатериалов

В этом случае необходимо усилить обрешетку.

Достаточно часто используется металлическая обрешетка под металлочерепицу. Металлический профиль, называемый также «шляпным», монтируется поверх металлической же стропильной системы.

Ознакомиться с видами кровельных материалов можно тут.

Соответствующая марка профиля выбирается, исходя из расчетной нагрузки на кровлю, и примерного расстояния между планками обрешетки.

Ниже показан пример монтажа кровли из металлочерепицы на базе стропильной системы из П-образного и обрешетки из «шляпного» профиля.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Какое должно быть у разных видов крыш?

Форма крыши обуславливает требуемый запас по прочности. Этот запас определяет, какое расстояние применяется между стропильными ногами.

Односкатные

У односкатной кровли прочность и простота в монтаже находятся на более высоком уровне. Толщина стропильной системы рассчитывается в зависимости от породы дерева, его прочностных и специфических параметров, присущих конкретному техническому решению. Пролёт между стропильными ногами колеблется в пределах между 6 и 14 дециметрами. Использование утеплителей определяет, как этот пролёт сопоставим с шириной утеплителя.

Толщина стропилин считается по параметрам ската. Уклон в 15-20º требует площади поперечного среза в 50х100 мм. Скат на 45º потребует значительно более толстых перекладин стропильной системы – порядка 50х150 мм.

Двускатные

У двускатной крыши без утепления не обходится. Ширина пролёта подгоняется под ширину минваты. От величины шага зависит настройка свеса будущей кровли. Стандартный шаг варьируется в пределах от 1 до 1,2 м.

При выполнении подсчёта пролёта между стропилинами с помощью не соответствующих количеству скатов, крыша отойдёт в сторону, а излишний вес вызовет прогиб и ослабление всей конструкции. Если перекосы затронули всю стропильную систему, то потребуется срочная переделка чердачно-крышной конструкции.

У шатровой крыши пристройки расстояние между стропилами может быть неоднозначным. Если стропила сходятся в центре (конусе), то расстояние между стропильными ногами считается по основанию (мауэрлату), а не в любой точке стропилин.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Шаг для различных кровельных материалов

Под металлочерепицу

Кровля из металлочерепицы является сегодня одной из самых распространенных для строительства крыш частных домов.

Этот материал, являющийся имитацией натуральной керамический черепицы, перед своим оригиналом имеет много преимуществ:

• металлочерепица отличается малым весом и для нее не требуется устраивать усиленную стропильную систему;
• малый вес существенно упрощает монтаж металлочерепицы и процесс монтажа происходит намного быстрее.

Небольшая масса листов металлочерепицы позволила сделать более простым соблюдение большинства параметров каркаса.

Например, можно существенно снизить толщину основного материала, на обрешетке уменьшить сечение брусьев, шаг установки стропильных ног сделать больше.

Если предстоит в качестве кровельного материала использовать металлочерепицу, то интервал установки стропил может быть в диапазоне 0,65 – 0,90 см.

Сечение стропильной ноги при этом составляет 150 х 50 мм.

Здесь не рекомендуется увеличение расстояние между стропилами, если используется обрешетка из бруска сечением 30 х 50 мм.

В общем же конструкция стропил под укладку листов металлочерепицы от любой другой конструкции принципиально не отличается.

Под профнастил

Пари устройстве крыши из профнастила рекомендуется стропила устанавливать на расстоянии друг от друга в диапазоне 0,6 — 0,9 метра.

Можно делать, конечно, и больше 90 см, но в таком случае придется использовать поперечные балки большего сечения, чтобы стропильная конструкция была устойчивой.

Сечение стропил под профнастил обычно 50 х 100 мм или 50 х 150 мм.

А под профнастил в качестве обрешетки используется доска сечением 30 х 100 мм.

Монтируют доски обрешетки обычно на расстоянии друг от друга в 50 см.

Величина расстояния зависит от того, какую толщину и высоту будет иметь используемый материал.

Следует помнить при устройстве обрешетки, что самая крайняя доска, которая укладывается на карнизе, должна иметь толщину на 10 — 15 мм больше, чем у рядовых досок.

Под шиферную кровлю

Несмотря на то, что много нового кровельного материала появилось в последнее время, до сих пор одним из самых востребованных остается асбестовый шифер.

Поскольку вес у этого материала значительный, то под него выбирают стропильные ноги, имеющие сечение 50 х 100 и 50 х 150 мм.

Расстояние между стропилами под шифер выбирается 60-80 см.

Для изготовления обрешетки используется доска сечением 25 х 100 мм или брус сечением 50 х 50 мм.

А вот интервал между досками обрешетки зависит от угла наклона скатов.

Если уклон невелик, то лист опирают на 4 бруска.

Если же угол наклона приличный, то будет достаточно трех брусков.

Под мягкую кровлю

С расстоянием между стропилами при укладке мягкой кровли поступают проще всего: его делают таким, чтобы между ними мог поместиться выбранный вами утеплитель.

Поскольку обрешетка под мягкую кровлю устраивается сплошная.

Из фанеры или доски.

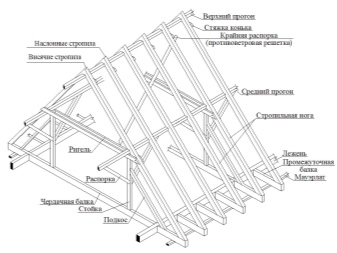

И стропильные ноги оказываются надежно скрепленными между собой.
