Монтаж металлических водостоков для крыши своими руками: тонкости технологического процесса

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Установка воронок желоба

Количество воронок следует рассчитывать из площади кровли. Для обеспечения оптимальной работы водосточной системы одна воронка (и одна труба соответственно) способна пропускать воду не более чем со 120 м2 площади проекции ската крыши на горизонт. Также на одну воронку должно приходиться не более 10 погонных метров желоба. В случае когда общий путь потока воды по скатам кровли более 7 м, то расчет воронок ведется из расчета 1 шт. на 100 м2. Подшивка свесов крыши: тонкости процесса В предполагаемых местах установки воронок необходимо с помощью ножовки либо ножниц по металлу вырезать в желобе V-образное отверстие шириной около 100-110 мм. Отверстие нужно сделать максимально возможным по величине для большей эффективности работы системы. При этом расстояние от верхнего края желоба до выреза не должно быть менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Закрепляя завальцованной стороной в замке на внешней стороне желоба, наденьте на него воронку. Затем нужно отогнуть фиксаторы воронки внутрь желоба (рис. 2б).

Монтаж держателей к стене и водосточных труб

К вертикальным элементам относятся водосточные трубы, при монтаже которых следует соблюдать следующие правила:

• Монтаж начинают с нижних узлов крепления водосточных труб и постепенно двигаются вверх.
• Для начала в стене закрепляют штыри, необходимые для крепления хомутов. При этом следует выдерживать шаг 1,8 метра.
• Выполняют крепление держателя трубы водосточной в виде хомута.
• На двух нижних элементах закрепляют отлив.
• Устанавливают остальные части водосточной трубы.

Современные водосточные системы укомплектованы всеми необходимыми деталями. Кроме того каждый производитель прилагает к своему продукту соответствующую инструкцию

Ее изучению стоит уделить особое внимание, так как каждый производитель может разрабатывать свои правила крепления. Выполнение установленных правил, и следование инструкции производителя позволят выполнить качественное крепление водостока, который не причинит вреда и не станет причиной ущерба в процессе эксплуатации.

Виды водосточных систем

Технология установки водосточной системы крыши зависит от ее типа. Водоотводы разделяются по способу изготовления и материалу, из которого они сделаны.

По способу изготовления существуют самодельные и заводские водостоки. Положительным моментом самодельной системы является то, что система водостока будет уникальной и красивой, если к этому приложить фантазию и интересные дизайнерские решения.

К тому же установка всех элементов будет выполнена исключительно по задумке хозяина дома.

Авторская система водоотведения в большинстве случаев выполняется из оцинкованного металла.

Может возникнуть проблема с тем, как крепить водостоки к крыше с наличием сложных элементов, которые требуют особой внимательности и навыков — в этом состоит своеобразный минус самостоятельного изготовления системы.

Заводская система водостоков производится по определенным правилам и параметрам, за счет чего все части водоотвода одного производителя совершенно точно подойдут друг к другу, поэтому установить водостоки на крыше будет несложно.

По материалу изготовления водостоки бывают металлическими и пластиковыми. Система водоотвода из металла крайне популярна, так как применяется с давних времен и хорошо зарекомендовал себя в строительном мире.

В основном встречаются округлые и прямоугольные формы водостоков. Изготавливаются они путем прессовки стали, при производстве которой был добавлен цинк.

Металлические системы водоотводов получили широкую распространенность за счет таких положительных моментов, как:

• прочность и надежность;
• справляются с большим объемом воды, снега и многими внешними механическими воздействиями;
• не подвергаются горению;
• широкий температурный диапазон, при котором исключена деформация системы;
• хорошее противостояние коррозии. Это достигается путем добавления в сплав стали цинка для увеличения прочностных свойств металла.

Наряду с положительными сторонами стоит отметить и минусы металлических водостоков:

• высокая стоимость элементов системы;
• большой вес всей конструкции;
• сложность установки;
• узкий цветовой диапазон;

Система водоотвода из поливинилхлорида (ПВХ) — в наши дни достаточно распространенный вариант.

Пластиковые системы водостоков имеют различную систему крепления и обязательное наличие резиновых уплотнителей.

Их плюсы:

• исключено гниение и прочие реакции материала на воду;
• небольшой вес;
• широкая цветовая гамма;
• прочность;
• несложный монтаж;
• доступная цена;
• широкий выбор комплектующих частей для установки водостоков различной планировки;
• абсолютная герметичность мест стыковки.

Установка водостоков

Чаще всего монтаж водостоков проводится в ситуации, когда есть стропила, но нет обрешетки. В таком случае кронштейны крепят к стропам, выше верхней плоскости. Бокове крепление применяют, если толщина стропил минимум 50 мм, а ширина 150 мм. Установка водосточных желобов может проводиться на первый карниз, что тоже правильный вариант.

Если на крыше имеется кровельный материал, способы крепления труб будут такими:

• поверх ветровой доски;
• на нижней стороне первой части обрешетки;
• на стену при условии небольшого свеса кровли (необходимо использовать универсальный или длинный тип кронштейнов);
• прямо к материалу кровли (применяются струбцины для обжимания края покрытия крыши).

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Проектирование

Установка системы водостока всегда начинается с проектирования. Это необходимо для точного определения количества элементов такой конструкции. Кроме этого, следует вычислить общую длину желобов и водосточных труб

Также важно рассчитать площадь крыши с тем, чтобы подобрать водостоки соответствующего диаметра или сечения для обеспечения полного отведения воды, сливающейся с крыши

Монтаж системы водостока предполагает соединение нескольких конструкционных элементов. Одной из главных деталей является соединительная воронка, которая также обеспечивает компенсацию теплового расширения пластиковых желобов. По этой причине установку водосточной системы нужно начинать с монтажа воронки. Согласно инструкции о том, как правильно монтировать водосток, такие элементы, как воронка, следует устанавливать в самой низкой точке, относительно уклона системы. На практике, верхнюю кромку этого элемента нужно опустить на 2 см ниже такой линии.

При этом выступание карниза над лобовой доской не должно быть больше 3 части от диаметра желоба. Соблюдение такого правила предотвратит возможность переливания воды через желоб. На следующем этапе установки системы следует определить необходимый уклон и места фиксации кронштейнов для желоба. Пластиковый кронштейн нужно прикрепить к лобовой доске шурупами. На уровне воронки следует прикрутить оба крюка по обе ее стороны.

Также нужно обеспечить расстояние между кронштейном и воронкой в 2 см. После этого определяем месторасположение крайнего элемента фиксации желоба в наивысшей точке этой системы. Между зафиксированными таким способом кронштейнами нужно растянуть шнур, который и определит линию уклона водостока и позволит точно установить все остальные элементы. Не нужно забывать об обеспечении уклона желоба на отрезке длиной в 10 м. Он должен быть не менее 2 см.

На практике следует соблюдать расстояние между кронштейнами желоба, которое должно составлять не более 60 см. Если конструкция кронштейнов желоба предполагает их крепление непосредственно к кровельным доскам, то нужно обеспечить расстояние перегиба крюка. После фиксации всех кронштейнов можно начинать монтаж желобов. Такие элементы нужно отрезать по размеру при помощи ножовки.

Важным моментом при монтаже желобов является их правильное крепление. Часто форма крыши требует использования внутренних и наружных пластиковых углов.

Для того чтобы соединить желоб водостока с углом, нужно на внутреннюю часть угла нанести несколько полосок клея, после чего прижать эти элементы. На ближайших кронштейнах углового элемента следует приклеить специальные фиксаторы. Некоторые случаи предполагают расстояние между воронками более 15 м, что требует использования корректирующих соединителей. В качестве хвостового ограничителя на конце желоба нужно применять специальную заглушку, которая фиксируется при помощи клея.

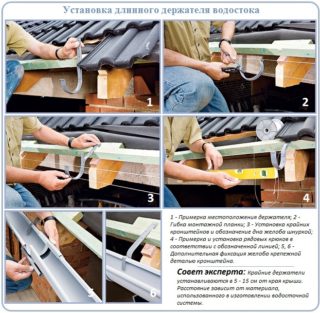

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

• Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
• При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
• Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
• Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

• крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
• глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
• между стеной и трубой обязательно должен быть зазор.

Следует знать, что при затяжке хомутов нужно оставлять зазор в 1 миллиметр для возможного теплового расширения водосточной трубы вследствие перепадов температуры окружающего воздуха.

Набор инструментов

Прежде чем начать монтаж желобов необходимо подготовить инструменты. В процессе понадобятся:

• ножовка и ножницы по металлу;
• перфоратор;
• шуруповерт;
• молоток;
• рулетка и карандаш.

Монтаж водосточной системы и труб с помощью болгарки запрещен. При большой скорости вращения диска, повышается температура, что негативно сказывается на состоянии материала и приводит к развитию коррозии. Труба из пластика при данном методе резки расправляется и теряет свои механические свойства.

Порядок действий

Поскольку водосток – это самотечная система, необходимо правильно установить желоба. Крепление водостока начинают с того, что по углам ската делают метки, обозначая места для будущих креплений. В лобовую доску устанавливают саморезы или гвозди, через которые протягивают шнур. Именно это будет линией для монтажа крюков.

Но опытные мастера не всегда пользуются веревкой, а сразу начинают монтаж водосточной системы с крепления кронштейнов. Когда обе детали труб установлены, можно начинать монтировать другие крюки

В вопросе как установить водостоки если крыша уже покрыта, самое важное в том, что края кровли должны перекрывать желоб не более чем на третью часть его ширины. Это оптимальный вариант, при котором будет правильно отводиться жидкость

После этого проводят крепление водосточной системы. Лучше начинать процесс с расположения системы труб водостока, где соединяется горизонтальная и вертикальная системы. Они скрепляются с помощью воронки. Затем проводят установки самих стояков для отвода воды. Сначала монтируют хомуты, используя саморезы

Несмотря на то, что вопрос как установить водосток кажется простым, важно быть предельно внимательным и аккуратным. Самое важное – правильно разметить места для крепления желобов

Крепление водостоков к стенам и крыше

Особое внимание при строительстве кровли следует уделять отводу воды, с целью чего монтируют водосточную систему. Основным её назначением является защита крыши, фасада и фундамента от излишнего попадания воды. Крепление водосточной системы выполняется при помощи хомутов, которые крепятся в стену дюбелями

В большинстве случаев скатная крыша здания обустраивается водостоком. Он состоит из следующих компонентов :

Крепление водосточной системы выполняется при помощи хомутов, которые крепятся в стену дюбелями. В большинстве случаев скатная крыша здания обустраивается водостоком. Он состоит из следующих компонентов :

• желобов;
• водосточных труб;
• воронок;
• дополнительных аксессуаров.

Водосточные желоба классифицируют по форме и материалу изготовления. По форме желоба различают :

По материалу изготовления :

Кроме этого они могут иметь очень широкое разнообразие цветовой гаммы, что позволяет подобрать наиболее гармоничный вариант в каждом индивидуальном случае

Во время расчетов обязательно принимают во внимание форму водосточного желоба, поскольку она определяет полезную площадь и соответственно пропускную способность. Помимо этого учитывается материал, из которого он будет изготовлен, пластиковые элементы при эксплуатации в условиях низких температур очень хрупкие и ненадежные. По этой причине к выбору этих параметров следует подходить крайне грамотно

По этой причине к выбору этих параметров следует подходить крайне грамотно.

Советы

Во избежание ошибок при монтаже водостока следует учитывать некоторые нюансы:

• шаг крепления водосточного желоба указан в комплекте от производителя, не стоит делать его больше, это приведет к провисанию конструкции под тяжестью осадков;
• если уклон получился не идеальным, его можно отрегулировать, сгибая кронштейн в определенных местах;
• чтобы движение снежных покровов не повредило водоотлив, следует во время монтажа уложенный на держатели желоб перекрыть весом карниза (почти до половины его диаметра);
• если край крыши не совпадает с центром желоба, это может спровоцировать перелив воды;
• большой зазор между краем кровли и желобом тоже может привести к переливу или стать причиной разбрызгивания талой воды.

Видео описание

Об исправлении дефектов в следующем видео:

• Не выдержан интервал между кронштейнами. Расстояние между держателями пластиковой конструкции задается до 0,9 см; если система металлическая, его можно увеличить до 1,2-1,5 м. Следствием увеличения этих размеров также станет вероятная деформация, застаивание и намерзание льда.

• Край кровли смещен от центра желоба в ту или иную сторону. В таком случае велик соблазн установить лоток с наклоном к стене (или наоборот). Во время ливневых осадков вода начнет переливаться через край даже при условии правильного основного уклона.

Деформации могут вызываться внешними причинами. Особенно часто они обнаруживаются ранней весной, когда заканчивается период снегопадов и обледенений. Чтобы желоба не подвергались чрезмерной снеговой нагрузке и не деформировались, на крыше устанавливаются снегозадержатели и системы антиобледенения. Нелишней будет и хорошая теплоизоляция крыши.

Система антиобледененияИсточник liderbudowlany.pl

Способы монтажа

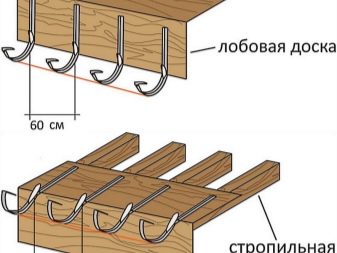

Тип крепления крюков полностью зависит от конструкции кровли и свойств постройки. Чаще мастера используют такие способы монтажа:

• Фиксация крюков к стропильным ногам. Используется в том случае, если в конструкции не предусмотрена лобовая доска.
• Монтаж кронштейнов к кровельной лобовой доске (горизонтальной её части). Чаще применяется под полимерную водосточную систему.
• Крепление держателей к обрешетке или нижней части настила.

Для фиксации крюков используют специальные саморезы. Водосточную трубу монтируют к стене с помощью специальных хомутов.

Существует также ряд правил, которых важно придерживаться при установке кронштейнов под водосточные желоба:

• Вдоль одного ската крыши все крюки должны образовывать уклон в сторону приемной воронки. Как правило, он составляет 2-5 мм на каждый погонный метр системы.
• Фиксировать держатели нужно с равным шагом. Он может варьироваться от 60 до 90 см в зависимости от сечения лотков. Чем оно больше, тем меньшим делают шаг. Под медные системы рекомендуется делать отступы от кронштейна до кронштейна 30-50 см ввиду тяжести металла.
• От крайней лобовой доски крыши нужно зафиксировать последний в ряду крюк на расстоянии 10-15 см.
• Располагать кронштейны нужно так, чтобы они в итоге формировали выступ водоприемного лотка на 30-50% его общего сечения из-под кровельного ската. Таким образом стоки гарантированно будут попадать в водоприемную воронку.

Наружная водосточная система

Как уже было сказано, в ее составе: желоба, расположенные под краем кровельного покрытия, трубные стояки. Обе части системы соединяются между собой воронками. Кроме этих элементов в водосток входят:

• кронштейны, как крепежные элементы желобов;

• хомуты, с помощью которых крепят трубы к стенам дома;

• муфты, которые используются для соединения желобов и труб;

• трубные отводы на 90 и 45;

• сливной патрубок, используемый в самой нижней части стоков.

Комплектация наружного водостокаИсточник www.roofer.kz

Материалы для водостоков

Сегодня производители предлагают два материала, из которых водосточные элементы изготавливаются: оцинкованная сталь (окрашенная или покрытая полимерным слоем), пластик. Отметим, что металлические изделия стоят дороже, но и прослужат на крыше дольше. Что касается технологии монтажа и сборки, то обе разновидности друг от друга не отличаются.

Но пластиковые водостоки не так шумны, как металлические, к тому же они нейтрально относятся к слабоагрессивным средам. Сегодня производители предлагают водосточные системы из поливинилхлорида и специальной разновидности винила. Последний является обладателем высоких эксплуатационных характеристик. Изготовленные из него трубы и лотки не трескаются при морозе, что часто происходит с ПВХ. Поэтому их рекомендуют использовать в северных регионах страны.

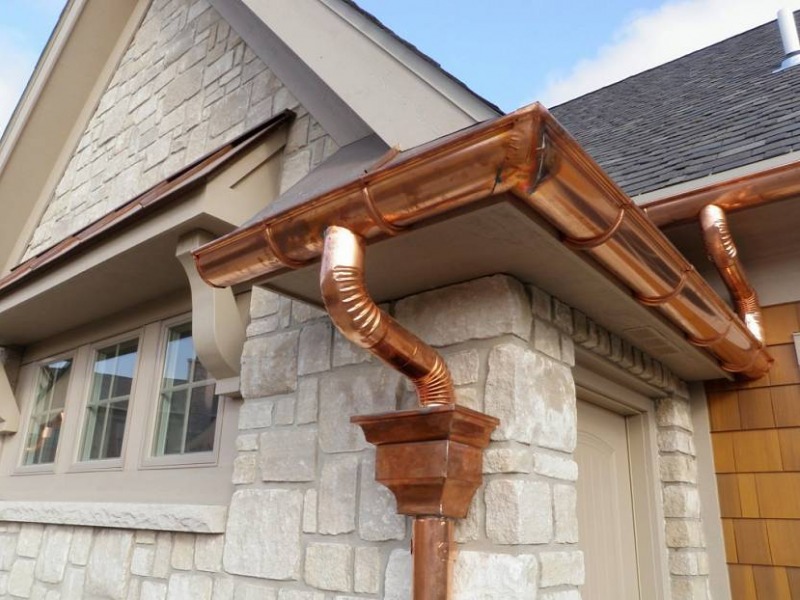

Надо отметить отдельно водостоки из меди. Дорогой вариант с большим сроком службы. Да и по декоративным качествам он превосходит пластик и оцинковку, хотя два последних представлены на рынке огромным цветовым оформлением. К сожалению, в частном домостроении используются медные изделия редко – не по карману многим.

Наружная водосточная система из медиИсточник pinterest.nz

Классификация кронштейнов по материалу

Начнем с того, что сегодня производители предлагают несколько материалов, из которых изготавливаются водосточные системы. Делятся они на две группы: пластиковые и металлические.

Вторая категория делится на несколько подгрупп, которые отличаются друг от друга типом используемого металла: сталь, нержавейка, медь, алюминий. Бюджетный вариант, но от этого не менее прочный с долгосрочной эксплуатацией – стальные водостоки. Их сегодня покрывают полимерными составами, а изготавливают из оцинкованной стали. Срок их службы от этого возрастает до 50 лет в зависимости от примененного полимерного слоя.

Из этой категории самые дорогие – медные водостоки и из нержавеющей стали. Первый используются чаще вторых за счет своих прекрасных декоративных качеств.

Медная водосточная система частного домаИсточник pravapisanie.ru

Что касается пластика, то еще совсем недавно эти водосточные системы были не лучшим вариантом. Под действием низких температур пластиковые изделия трескались и лопались. Сегодня производители предлагают изделия из прочного пластика, который выдерживает серьезные перепады температуры на улице. Но даже водостоки из такого материала намного дешевле, чем металлические разновидности.

Необходимо отметить, что комплектация водосточных систем обеспечивается необходимыми деталями и элементами, выполненными из того же материала, что и желоба с трубами. То есть кронштейн для пластикового водостока будет изготовлен из пластика. Кронштейн для металлического водостока будет изготовлен из того же металла, что и остальные части системы. Хотя взаимозаменяемость у всех видов водосточных систем полная. То есть на пластиковые можно установить металлические кронштейны, на металлические пластиковые.

Пластиковый водосток с пластиковыми кронштейнамиИсточник stranapap.ru

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

1. Монтаж водосточных труб ведется только снизу.
2. Крепежные отверстия должны быть небольшого диаметра.
3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

1. Для соединения труб используются муфты.
2. При введении нижней трубы оставляется зазор.
3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

Обслуживание водостоков

Чтобы при работе водосточной системы не возникали засоры, помимо установки улавливающих сеток и решеток рекомендуется регулярная прочистка. Для этого весной и осенью вручную собирают скопившийся мусор. При наличии компрессора трубопровод продувают воздухом. Хороший эффект дает промывка под напором водой без применения абразивных средств.

Чистка водостока водой

Для защиты от наледи проводят комплекс мероприятий:

• вдоль карнизов на кровле устанавливают снегозадержатели;
• прокладывают вдоль водостока нагревательные кабели;
• при обильных снегопадах очищают крышу от снега;
• удаляют ледяные образования вручную.

При работе на высоте нужно соблюдать меры безопасности.

Водосточные системы прослужат много лет при условии правильно выполненного монтажа и бережной эксплуатации.

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклонаИсточник blues-dev.ru

• Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.

• Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.

• Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.

• Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.

• Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Расчет скоб для разных видов уклонаИсточник patter.ru

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

• Крепление пластикового кронштейна, воронки и соединителя происходит саморезами, непосредственно к лобовой доске.
• Для крепежа желоба в пластиковом кронштейне нужно в обязательном порядке завести в зажим кронштейна кромку близлежащего к лобовой доске края желоба. Далее, спуская желоб в приемник кронштейна, усилено надавливая на противоположный край желоба в месте зажима, завести кромку в зажим до характерного звука (щелчка).
• При монтаже на лобовую доску необходимо закрепить соединение доски с кровлей для предотвращения ее срыва при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

• Крепление кронштейнов происходит непосредственно к элементам конструкции крыши.
• Для того чтобы закрепить желоб, воронку или соединитель в металлических кронштейнах, в первую очередь необходимо завести ближайший к крыше край желоба под зацеп кронштейна, затем опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

• Металлические удлинители применяются для обрешетки с большим шагом и крепятся к элементам конструкции крыши.
• На металлические удлинители желоб крепится в пластиковых кронштейнах. Применяя удлинитель, пластиковый кронштейн крепится болтовым соединением, которое позволяет перемещать кронштейн, устанавливая уклон желоба. Болт с полукруглой головкой, М5х30, через шайбу вставляют в верхнее центральное отверстие кронштейна, минуя прорезь кронштейна и затягивая гайкой после того как пластиковый кронштейн был установлен в нужном положении. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не менее 15 мм. Пружинную шайбу устанавливают между шайбой и гайкой. Чтобы избежать вертикального перемещения, кронштейн дополнительно фиксируют на удлинителе через нижнее отверстие, либо болтом, М5х30 + 2 шайбы с шестигранной головкой, либо коротким саморезом.
• Крепление воронки и соединительного желоба осуществляется болтовым соединением, М5х30 + 2 шайбы, непосредственно к соединителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

Труба и фитинг крепятся друг к другу при помощи универсального хомута.

Место, куда должен быть установлен хомут, выделено красным цветом.

Использование универсального хомута

Возможны два способа фиксации:

Основу хомута приворачивают саморезом, диаметр которого М6, длина от 50 мм, к стене дома. Дужки хомута вставляют в основу до упора. Хомут стягивается болтом с полукруглой головкой М5, длина 40 мм, и гайкой.
