Как устроена ручная помпа для откачки воды?

Типы и устройство

Существуют различные типы насосов, каждый из которых имеет свой принцип работы. Рассмотрим более подробно основные типы.

Поршневые

В основе конструкции лежит гильза, которая представляет собой цилиндрический корпус. Данная деталь может быть изготовлена из следующих материалов:

• чугун;
• полимеры;
• нержавеющая сталь.

Другой составляющей является излив, также имеется рукоятка-коромысло, которая закрепляется на оси с помощью шарниров, она связана с вертикальным штоком, он уходит непосредственно вглубь насоса.

Сам поршень расположен в корпусе. В поршне находятся уплотнения, которые прилегают к стенкам корпуса. Сверху имеется прочное соединение со штоком, которое также связано с рычагом рукоятки-коромысла. В верхней части корпуса расположен патрубок или отверстие для беспрепятственного выхода перекачиваемой воды в желоб или трубу. Нижняя часть насоса связана с трубой, расположенной в скважине. Перед установкой насоса на трубе необходимо расположить обратный клапан.

Шланговые

Такие конструкции используются для более удобного полива грядок. Шланги из различных материалов могут подсоединяться к конструкции насоса. Они могут быть нейлоновыми, полиуретановыми, резиновыми и обладать повышенной прочностью.

Крыльчатые

Такие насосы являются более компактным оборудованием. Они сделаны из металлического корпуса, два патрубка имеют разные типы соединения: муфтовое или фланцевое. Всасывающий патрубок пропускает через себя воду, а напорный соединяется с точкой разбора. Вместо поршневого механизма в такой конструкции используется крыльчатка. Она представляет собой центральную ось, по которой перемещаются радиально два крыла, расположенных напротив друг друга.

Крылья связаны с рукояткой центрального штока осью. Когда человек с усилием надавливает на рукоятку, крылья приходят в движение, осуществляя работу насоса. Нижняя полость устройства разделена надвое особой перемычкой.

Инструкция по изготовлению

• трубка из латуни или нержавейки;
• два горлышка от пластиковых бутылок (с крышечками);
• кусок тонкой технической резины;
• шланг.

Инструкция по изготовлению устройства выглядит следующим образом:

1. В центре каждой крышечки необходимо просверлить отверстие диаметром 10 мм.
2. Из резины вырезаем два клапана, по форме напоминающие лепестки.
3. Лепестки укладываем в крышечки так, чтобы они перекрывали отверстие, а узкая часть была прижата к стенке крышечки. Таким образом, после вкручивания горлышка узкая сторона резинового лепестка будет зажата, а противоположная — свободна. Такая конструкция будет пропускать воду только в одном направлении.
4. Крышечки вставляем в трубку так, чтобы одна из них пропускала воду внутрь, а вторая – выпускала наружу.
5. Остается со стороны выхода закрепить шланг.

Если такое устройство привязать к покачивающемуся на волнах поплавку, то при каждом движении вниз оно будет вбирать в себя некоторую порцию воды, которая будет постепенно продвигаться по шлангу.

Сфера применения механического насоса

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

• водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
• забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
• дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
• откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Преимуществ ручного насоса

Постараюсь описать самые “жирные” и преимущественно важные характеристики:

1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

1. Механическое воздействия человека – не качаете руками, вода не льётся;
2. Низкая производительность – всё упереться в ваши физические силы;

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

• поршневые;
• штоковые глубинные (разновидности поршневых);
• крыльчатые;
• мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений
Фото из
Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

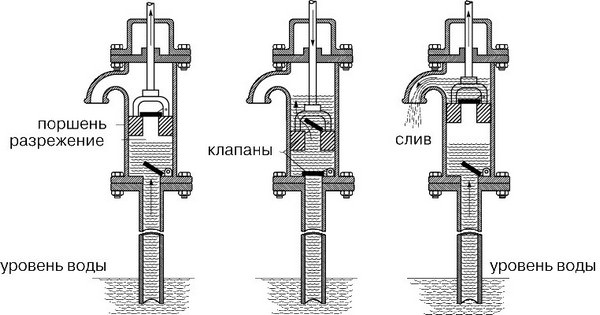

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Способы устранения скважинных засоров

Подземные воды так же, как и любые другие, имеют примеси, поэтому со временем произойдет засорение скважины. О наступлении времени прочистки сигнализирует непостоянный поток подаваемой воды.

Способы очищения разнообразны, при этом используют специальные механизмы и вещества:

Водяной компрессор. Отложения из песка и ила легко удаляются струей воды под напором.
Воздушный компрессор. Эффективен для удаления мягких частиц, например, ила. С помощью вакуумной пробки продувают трубу по всей длине.
Взрыв. Искусственное создание короткого замыкания, в результате которого взрывается бутылочка с порохом, опущенная на дно скважины. Взрывная волна разбивает засор.
Кислота

Ее применяют с осторожностью, так как она может повредить фильтр или трубы. Кислоту вводят в трубу, оставляют на два дня, затем прокачивают воду до полной очистки.. Оборудовав водяную скважину на даче, можно обеспечить дом, огород и сад необходимым количеством воды, причем с малыми материальными затратами

Оборудовав водяную скважину на даче, можно обеспечить дом, огород и сад необходимым количеством воды, причем с малыми материальными затратами.

Помпа на солнечной энергии

А можно сделать и такой насос для колодца, который будет работать от солнца. Для его изготовления своими руками понадобятся:

• Металлический бидон любой ёмкости (чем больше, тем лучше, но, как правило, берут резервуар на 50 литров;
• Резиновая грелка;
• Металлическая трубка в виде решетки, наполненная пропан-бутаном;
• Два клапана — входной и выходной.

Собирают конструкцию таким образом:

• В бидон монтируют резиновую грелку (грушу), предварительно герметично соединим её с трубкой в виде решетки;
• Решетку располагают с солнечной стороны колодца, впрочем, как и бидон;
• К входному патрубку крепим шланг, и второй его конец опускаем в колодец;
• Выходное отверстие закрываем клапаном в виде краника.

Работать такой самодельный насос будет под воздействием нагрева пропан-бутана в трубке. Тот закипает при самых низких температурах. Как только трубка нагреется, её нужно полить холодной водой, после чего произойдет остывание вещества. Это в свою очередь приведет к надуванию груши, и вода начнет поступать в резервуар. Трубка в этот момент снова нагреется и тут же охладится из-за проходящей по системе воды. Процесс непрестанной откачки воды из колодца будет обеспечен.

Итак, стало ясно, что сделать помпу для колодца своими руками при минимальной сноровке можно очень просто.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

• поршневые;
• штоковые глубинные (разновидности поршневых);
• крыльчатые;
• мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Если же понадобится сварочный аппарат, то его можно арендовать или взять на время у соседей.

Сделать насос самому или купить готовый

Как видите, собрать ручной насос не такая уже и невыполнимая задача. Другое дело, принесет ли это владельцу скважины какую-то выгоду?

Детали и материалы для изготовления насоса вам понадобятся в любом случае, остается только экономия на труде специалистов и наценке, а она вряд ли будет существенной.

Покупка готового изделия решает все проблемы сразу, к тому же большинство бурильных компаний предлагают обустройство скважин под ключ, так почему бы не воспользоваться этим преимуществом и не избавить себя от лишних хлопот и затруднений, от которых никто из мастеров-любителей не застрахован? Да и в любом случае, насос, изготовленный в заводских условиях, гарантирует вам более высокое качество, эффективность и надежность в работе.

Особенности ручных насосов: преимущества и недостатки

Ручной насос имеет свои положительные и отрицательные качества

Под ручным насосом подразумевается специальное устройство, перекачивающее жидкость на поверхность из скважины. Необходимы физические усилия для воздействия на рычажной механизм. В отличие от автоматического типа, скорость потока воды значительно ниже. Но этот рычажный механизм имеет преимущества перед своим аналогом. Если на даче полностью отсутствует электроснабжение, то вы будете иметь бесперебойный источник воды, в том числе чистой питьевой.

Особенно ручной насос удобен для тех, кому нельзя носить тяжелые ведра. Буквально за несколько нажатий на рычаг вы сможете набрать стакан воды. Это устройство имеет как положительные, так и отрицательные особенности, рассмотрим их:

Плюсы	Минусы
Отсутствует потребность в использовании дорогостоящего оборудования.	Перекачка воды происходит только после нажатия на рычажной механизм.
Возможна установка практически при любых условиях.	Низкий уровень производительности. В отличие от аналогов, подача жидкости на поверхность происходит в весьма маленьком объеме.
Не требуется подключение электричества.
Если какие-то узлы выходят из строя, их легко заменить.
В отличие от аналогов (электрических устройств), ручной насос стоит гораздо меньше.
При сильном желании его можно сделать самостоятельно.
Простота в эксплуатации.
Достаточно просто выполнить монтаж.

Особенности ручного оборудования

Ручной насос позволяет перекачивать жидкость из скважины, обустроенной на участке, к точке отбора, приложив небольшие усилия. Скорость водопотока здесь гораздо ниже, чем в автоматических приборах. Но накачать вручную ведро воды не сложно – с этой задачей справится даже подросток.

Тем не менее, рычажные механизмы имеют ряд существенных преимуществ.

Среди ключевых следующие позиции:

• автономность – прибор можно использовать там, где отсутствует электрическая сеть, либо стоимость электроэнергии слишком высока, и подключать мощное оборудование экономически не выгодно;
• небольшие материальные затраты на приобретение – ручной агрегат стоит значительно дешевле автоматического и не всегда есть реальная потребность платить значительную сумму денег за технику, которая не будет эксплуатироваться в постоянном режиме;
• универсальность – ручные насосы на рынке представлены в широком ассортименте, выбрать подходяще устройство можно как под глубокую, так и под мелкую скважину;
• ремонтопригодность – если какие-либо узлы рычажных моделей выходят из строя, они очень легко и быстро заменяются;
• простой монтаж – установка не требует профильных знаний и осуществляется без использования специфического, дорогостоящего инструмента:
• элементарное использование – чтобы насос начал подавать воду, нужно только несколько раз поднять и опустить рукоятку, с этой задачей легко справится даже ребенок, женщина или пенсионер.

У оборудования только два минуса. Первый – это физические усилия, которые требуется прикладывать для получения жидкости для питья или полива. В этом плане автоматические насосы, выкачивающие воду из скважины без непосредственного участия человека, выигрывают.

Эстетически привлекательный насос с рычажным механизмом может быть не только практичным и удобным прибором для подачи воды, но и оригинальным украшением дачного участка

Второй – небольшая по сравнению с автоматическими агрегатами производительность.

Однако, полноценным недостатком это считать нельзя. Ведь такие модели предназначаются для установки в местах, где нет потребности в постоянно текущей из крана воде или бесперебойную подачу просто невозможно организовать физически.

Ручные насосы с пластиковым корпусом подходят только для летнего использования. Чугунные и металлические агрегаты нормально работают в круглогодичном режиме. Нуждаются в утеплении при условии резкой смены температурных режимов

Обычно ручные насосы используют на дачных участках, посещаемых только летом, и в местах, где есть проблемы с постоянной подачей электричества.

Также ручные модели применяют как сопутствующий вариант водоснабжения. Так, ежедневно обеспечивать необходимым количеством воды грядки с овощами будет довольно сложно. А ручной насос поможет справиться с этой задачей, причем без лишних затрат на оплату электроэнергии.

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

• в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
• если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
• дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Преимущества и недостатки

К преимуществам использования самодельных ручных насосов для воды можно отнести:

• Невысокая стоимость в сравнении с другими методами подачи жидкости из скважины.
• Полная автономность от любых источников питания. Нет нужды в электричестве и дизельном моторе.
• Ручной насос не имеет никаких особых условий по месту установки, также нет эксплуатационных требований.
• Простая разборная конструкция содержит примитивные детали и узлы, которые можно в случае поломки купить на любом рынке за небольшие деньги.
• Расходы на установку ручного насоса окажутся минимальными, не нужно привлекать работников и технику.
• Конструкция настолько проста, что каждый хозяин может собрать и установить насос в гаражных условиях, что позволит сэкономить деньги на покупке готового агрегата.

Недостатков у самодельного ручного насоса для скважин значительно меньше. Пропускная способность механизма низка по сравнению с электрическими аналогами, так как ограничена физическими возможностями человека. Для заполнения емкостей объемом 200 – 300 л ручной привод неэффективен, так как занимает слишком много времени. Вода не может добываться без непосредственного человеческого участия, в отличие от автоматических систем.

Конструкция на огневой тяге

Конструкция на огневой тяге

Малоизвестная конструкция, функционирующая от силы огня. Для изготовления потребуется герметичная железная бочка емкостью не менее 200 л.

Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.

Этап 2. Затем в нижней части корпуса оборудуется выпускной кран.

Этап 3. В отверстие на верхней крышке вставляется резиновый шланг (он должен сидеть максимально плотно). На наружный конец шланга устанавливается сетчатый фильтр, после чего шланг погружается в озеро или реку.

Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть закрыт. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а воздух, охладившись и, соответственно, сократившись, затянет воду в бочку.

4 Модификация изделия под глубинную помпу

Если уровень водного зеркала находится ниже 10 м от поверхности земли, обычная поршневая помпа не сможет засосать воду. Требуется небольшая переделка оборудования, чтобы установить в скважину. Специалисты советуют верхнюю крышку всегда делать съемной или вовсе обходиться без нее – это декоративная деталь.

Решение задачи с возвратом поршня – установка пружины

Возможны 2 варианта. При первом штангу делают из алюминиевой трубы. Второй способ заключается в использовании цепи. Понятна ситуация с подъемом механизма: неизвестно, как опустить. Существует несложный выход: к днищу гильзы прикрепить пружину. Она сначала растягивается, а потом, возвращаясь на место, тянет за собой поршень.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
  Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Менее востребованные модели

Насос ручной поршневой характеризуется высокой производительностью, поэтому, широко представлен в заводском и любительском исполнении. Однако существуют другие модели, которые имеют меньшую продуктивность, но более интересную конструкцию и принцип действия.

Одной из таких моделей можно назвать насос из велосипеда. Принцип работы ручного насоса в этом случае основан на действии центробежной силы, движение штока обеспечивается при кручении педалей.

Не менее интересными являются следующие варианты:

• Модель из дерева с гибким штоком.
• Устройства мембранного типа.
• Сооружение, в котором используется гильза и колесо.
• Для промышленного сектора заводы-изготовители насосного оборудования выпускают модели, в основе которых лежит крыльчатка.

Ручной насос для воды можно назвать отличным помощником в ситуации, когда постоянно или периодически отсутствует подключение к электричеству. Даже при аварии на силовых линиях такое устройство позволит без особых проблем накачать несколько ведер воды. для изготовления ручного самодельного насоса для воды не нужно покупать дорогостоящие детали, чаще всего нужный материал имеется в хозяйстве каждого домашнего мастера.

Особенности ручных насосов: преимущества и недостатки

Ручной насос имеет свои положительные и отрицательные качества

Под ручным насосом подразумевается специальное устройство, перекачивающее жидкость на поверхность из скважины. Необходимы физические усилия для воздействия на рычажной механизм. В отличие от автоматического типа, скорость потока воды значительно ниже. Но этот рычажный механизм имеет преимущества перед своим аналогом. Если на даче полностью отсутствует электроснабжение, то вы будете иметь бесперебойный источник воды, в том числе чистой питьевой.

Особенно ручной насос удобен для тех, кому нельзя носить тяжелые ведра. Буквально за несколько нажатий на рычаг вы сможете набрать стакан воды. Это устройство имеет как положительные, так и отрицательные особенности, рассмотрим их:

Плюсы	Минусы
Отсутствует потребность в использовании дорогостоящего оборудования.	Перекачка воды происходит только после нажатия на рычажной механизм.
Возможна установка практически при любых условиях.	Низкий уровень производительности. В отличие от аналогов, подача жидкости на поверхность происходит в весьма маленьком объеме.
Не требуется подключение электричества.
Если какие-то узлы выходят из строя, их легко заменить.
В отличие от аналогов (электрических устройств), ручной насос стоит гораздо меньше.
При сильном желании его можно сделать самостоятельно.
Простота в эксплуатации.
Достаточно просто выполнить монтаж.

Менее популярные ручные модификации

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Галерея изображений
Фото из
Принцип работы основан на действии центробежной силы. Преимущество в том, что велосипед практически не приходится дорабатывать – шток приводится в действие кручением педали

Применение дерева объясняется простотой обработки. Но главным элементом считается гибкий шток, который можно использовать для скважин глубиной до 25 м

Разрежение воздуха происходит путем механического давления на мембрану, изготовленную из обычного вантуза. Вода всасывается внутрь резинового колпака, а затем поступает в трубу

Чтобы собрать конструкцию, потребуются велосипедное колесо, подставка в виде рамки и гильза для подачи воды. Гильзу легче всего сделать из пластиковой канализационной трубы диаметром 110 мм

Насос из велосипеда

Деревянная модель с гибким штоком

Устройство мембранного типа

Сооружение из гильзы и колеса

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

Разновидности ручных насосов

От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.

1. Крыльчатый – это прибор, функционирующий по принципу самовсасывания. Конструкция данных агрегатов включает в себя следующие элементы: всасывающий узел, вал, рычаг для приложения усилий, крыло, клапаны. От повреждений механизм защищен корпусом.

Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.

1. Штанговый. Преимуществом приборов данного типа является возможность подъема жидкости с глубины до 30 метров. Изделия похожи на поршневую модель, однако различаются формой поршня – его окончание у штангового варианта вытянуто.

Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.

Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины. Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.

1. Поршневой. Его особенность – создание в процессе работы определенного давления на выходе. Конструкция состоит из поршня, который двигается внутри цилиндра. Иногда используется для подачи воды к системе насосов, которые не могут функционировать по принципу самовсасывания.

Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников – до 18 метров.

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.

При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем. При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.

1. Мембранный. Обладает оригинальной конструкцией – клапаны выполнен в виде перекатывающихся шаров. В процессе работы они самостоятельно очищаются, поэтому мембранные приборы можно применять для выкачки и транспортировки жидкости с примесями. Нерастворимые включения не повредят технику. Часто используются как осушительный механизм для подвалов.

1. Шиберный. Может перекачивать как чистую воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших резервуаров – бочек, канистр.

Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.

Это значительно меньше, чем способны перекачивать электрические приборы. Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.
