Как самому сделать откатные ворота

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

• размеры автотранспорта, который будет въезжать на участок;
• угол въезда автомобилей;
• свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема – 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.. Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема

В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

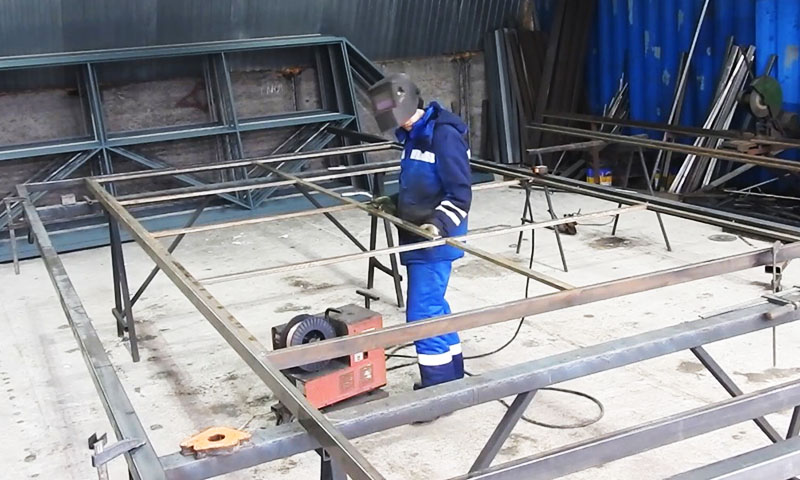

Изготовление каркаса

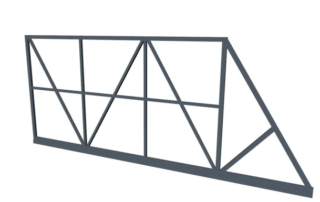

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

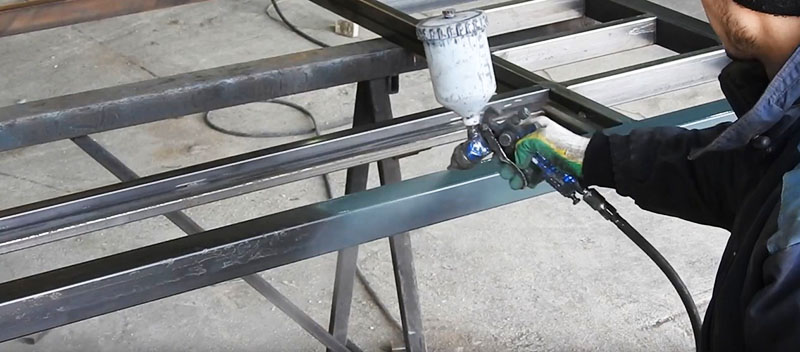

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

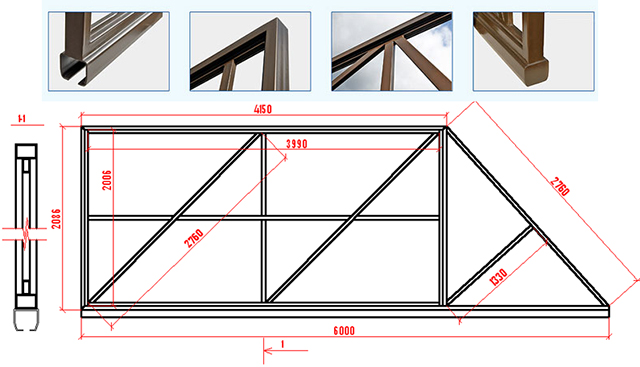

Чертеж откатных ворот из профнастила

Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда

Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся

Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.

Пример

Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.

У откатных ворот есть два каркаса: несущий и вспомогательный.

На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.

Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.

Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.

Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.

Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.

Пример

Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:

• 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
• 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
• 16 м² профлиста для зашивки створки с обеих сторон.

Следовательно, вес откатных ворот 4 метра из профнастила будет равен:

где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.

Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам

Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу

По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.

Вес откатных ворот из профнастила

Ширина ворот, м	Высота ворот, м	Вес, кг
3	2	124
4	158
5	193
6	228
3	3	164
4	209
5	255
6	300

Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.

Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.

На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.

Инструкция по самостоятельному изготовлению

Конструкции, как и этапы, могут отличаться, поэтому рекомендации согласовывают для конкретных условий.

Основные фазы проведения работ:

• проектирование, составление чертежей, схем;
• подсчет и приобретение материалов;
• земляные работы;
• бетонирование;
• сварка консольной системы и каркаса;
• сборка полотна ворот, зачистка швов;
• установка готовых ворот и навеска фурнитуры;
• монтаж автоматики.

Все работы по сборке раздвижных ворот на роликах можно делать собственноручно, кроме сварки деталей. При выборе длины полотна учитывают, что маленький хвостовик приведет к падению одной стороны полотна в открытом состоянии. Утяжелять эту часть грузами нецелесообразно. Если между каретками сделать большое расстояние, нагрузка на колеса возрастет, направлявшие деформируются или могут разогнуться их полки.

Установка столбов

Сечение столбов выбирают в соответствии с весом ворот. Отдельно учитывают массу отделочного материала, вес фурнитуры и автоматики. Если получается большое значение, делают два полотна.

Ямы под стойки роют на глубину 1 – 1,2 м, но учитывают глубину промерзания почвы. При копке осыпаются стенки, поэтому делают опалубку из любых досок. На дне укладывают щебеночную подсыпку, проливают ее водой. Одновременно подводят и прокладывают провода для автоматики, их прячут в водопроводной трубе на глубине 60 – 80 см. Верхний торец трубы с выступающими кабелями закрывают полиэтиленом.

Для столбов используют квадратную трубу 80 х 80 или 100 х 100 мм. Для устойчивости к подземной части стойки приваривают крестом куски арматуры длиной 20 мм, которую потом бетонируют. Верх столба накрывают, чтобы внутрь не протекала вода.

Закладка фундамента

Нагрузка от ветра, которая действует на полотно, также передается фундаменту, поэтому основанию уделяют внимание. После заливки бетона используют вибратор, чтобы выгнать воздушные пузыри

Поэтапное разделение работ:

• подготовка земли в месте строительства (уборка мусора, выравнивание);
• копка траншеи от одного до второго столба;
• песчаная и гравийная подсыпка (10 и 15 см, соответственно);
• сварка или вязка арматурного каркаса;
• заливка бетона.

Цемент, песок и щебень кладут в бетон в соотношении 1:3:5, соответственно. При укладке смеси используют кельмы, лопаты, чтобы распределить массу между арматурными стержнями.

Изготовление створки

Рама откатных ворот

Нарезают заготовки стальной трубы для рамы. Куски, которые соединяются в углах, отрезают под 45°, а те, что стыкуются в виде буквы Т, режут под 90°. Такие нюансы учитывают при порезке. Отрезки очищают от ржавчины, раскладывают их в соответствии со схемой сборки.

При сварке не применяют сплошной шов, а делают соединение точками, чтобы не повело раму. После проверки всех параметров сваривают цельным швом.

Места сварки шлифуют болгаркой с зачистным кругом, металл покрывают грунтом от коррозии. На стадии сварки усиливают раму перпендикулярными элементами.

Применяют косынки на углах соединений — стальные прямоугольники или треугольники их листового металла. Хвостовик с одного бока рамы усиливают ребром жесткости так, чтобы он образовывал биссектрису прямого угла.

Монтаж конструкции

Консоль приваривают к низу рамы. На ее кромки ставят заглушки из резины, чтобы внутрь не попадали листья, мусор. Габариты прогона зависят от размера ворот по длине, толщину нужно брать по расчету. Проверяют ровность рельса, чтобы обеспечить легкий ход.

Промежуток между направляющей балкой и роликом должен быть 1 мм. Больший люфт приведет к тому, что полотно будет «клевать» при движении, а маленький зазор вызовет заклинивание при работе. К опорной стойке ворот крепят нащельник, выполненный из уголка или швеллера.

К нащельнику фиксируют нижний и верхний улавливатель. На закладную балку в фундаменте надевают ролики (поддерживающие каретку). На каретку надевают прогон-консоль, регулируют работы улавливателей. Дальше монтируют фурнитуру, устанавливают и подключают автоматическое управление.

Правила эксплуатации

Если при работе появились посторонние звуки, скрежет, прекращают использование створки и разбираются в причинах. Открывая полотно, не прилагают больших усилий, передвигают равномерно, без рывков. Следят, чтобы при движении в зоне действия не находились люди или животные, а также посторонние предметы.

Регулярно чистят полозья, по которым движутся ролики, обледеневшие балки используют после скалывания налета. Нельзя касаться подвижных частей ворот во время движения или при остановке с включенным электричеством. Своевременно смазывают трущиеся части механизма, раз в год проводят техосмотр ворот.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем. В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

Воздушный компрессор помогает очень быстро произвести покраску

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля.  При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

• при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
• для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

• предварительная заготовка роликовых тележек;
• сборка системы;
• регулировка положения роликовых опор;
• монтаж закрывающего ролика и заглушки основного профиля;
• крепление направляющих кронштейнов;
• установка опоры и обшивание полотна;
• крепеж механизма ловителей и автоматики;
• регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Раздвижные ограждения можно покрасить оригинально. Всех удивит 3D изображение

Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы

Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.

Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.

Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.

Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.

Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.

Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.

Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.

Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить

После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.

Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.

Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.

Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.

После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.

Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.

На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.

Акция!

При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту

Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата

Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Фурнитура, используемая при монтировании

Благодаря фурнитурным комплектующим ворота устойчивы и приводятся в движение. Успешность и надежность установки зависит от правильного их выбора. На строительном рынке можно купить уже готовые наборы.

При выборе нужно руководствоваться следующими правилами:

• створка должна быть на 40% шире, чем проем;
• комплект-фурнитура выбирается с учетом длины направляющей балки, а также предстоящей нагрузки и предполагаемой установки автоматики.

Так, для проемов, не более 4 метров, набор комплектующих покупают на требуемую нагрузку, не превышающую 500 кг.

В такой комплект включается направляющая балка сечением 71х65 мм, длиной 6 м и толщиной стенок в 3,5 мм. А для проемов не более 5 метров покупаются комплектующие, выдерживающие нагрузку максимум 600 кг.

Можно также приобрести комплект-фурнитуру по отдельности. Это:

1. Роликовые каретки. с помощью которых ворота свободно катаются по основанию.
2. Направляющий рельс или направляющая, которая приваривается к раме снизу и с полотном одевается на роликовые каретки. Это основание, скрепляющее каретки и полотно ворот, и катающее их на роликах.
3. Поддерживающие ролики. Монтируются сверху к столбу проема, расположенного поблизости. Удерживают конструкцию откатных ворот в вертикальном положении.
4. Накатной ролик и уловитель. Ролик монтируется в направляющую, а уловитель к ближнему столбу воротного проема. При закрывании ворот в уловитель постепенно передвигается накатной ролик.
5. Заглушки. Это защитный материал, препятствующий проникновению в направляющий рельс дождя, грязи, снега, песка.

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

• наименьшая сложность для самостоятельного изготовления;
• нижняя опора исключает провисание;
• створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

• рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
• направляющая должна выступать над уровнем дорожного покрытия.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

• легкость в управлении;
• отказ от нижней опоры дает независимость от погодных условий;
• долгий срок службы.

Подвесная конструкция имеет и минусы:

• чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
• большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
2. Чаще всего нужно делать усиленный фундамент.
3. Длина створки требует соответствующих параметров участка.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот
