Дюймовая резьба — таблица, размеры, виды

Основные характеристики дюймовой резьбы

Размеры резьбы в дюймах и многая другая информация указывается в нормативной документации, которая связана с ГОСТ 6111-52. Как и любая другая резьба, рассматриваемая характеризуется двумя основными параметрами: диаметр наружных витков и их шаг расположения. К их особенностям можно отнести нижеприведенные моменты:

1. Шаг дюймовой резьбы определяет то, на каком расстоянии витки находятся относительно друг друга. Стоит учитывать, что подобный метрический размер определяет то, насколько прочным будет соединение. Некоторые параметры дюймовой резьбы должны оставаться неизменными по всей длине трубы. К примеру, шаг должен оставаться неизменным, так как в противном случае могут возникнуть затруднения с использованием трубы или фитинга.
2. Наружный диаметр измеряется между верхними точками создаваемых гребней. Размеры трубной резьбы в этом случае определить достаточно просто, так как можно использовать обычный измерительный прибор.
3. Внутренний диаметр определить намного проще. Этот показатель характеризуется расстоянием от одной самой нижней точки до другой, расположенной на противоположней стороне трубы.

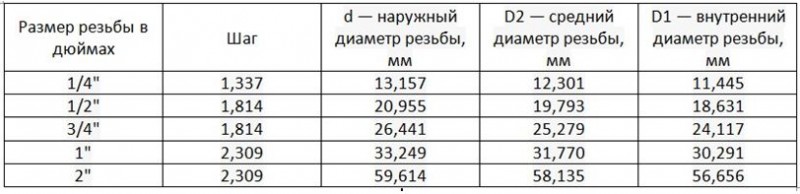

Таблица размеров применяется для соотношения метрического варианта исполнения с дюймовым. Она применяется для подбора трубы и фитингов. В этой таблице указываются диаметры резьбы и другие важные показатели.

Основные параметры дюймовой резьбы

Резьбомер дюймовый позволяет определить основные показатели. Данный инструмент работает по принципу шаблона, когда маркированный резьбомер накручивается. При плавном ходе резьбомера можно с высокой точностью определить типоразмер резьбы.

Технология нарезания внутренней резьбы

Как уже говорилось выше, перед началом работы надо просверлить отверстие, диаметр которого должен точно подходить под резьбу определенного размера. Следует иметь в виду: если диаметры отверстий, предназначенных под нарезание метрической резьбы, выбраны неверно, это может привести не только к ее некачественному выполнению, но и к поломке метчика.

Учитывая тот факт, что метчик, формируя резьбовые канавки, не только срезает металл, но и продавливает его, диаметр сверла для выполнения резьбы должен быть несколько меньше, чем ее номинальный диаметр. Например, сверло под выполнение резьбы М3 должно иметь диаметр 2,5 мм, под М4 – 3,3 мм, для М5 следует выбирать сверло диаметром 4,2 мм, под резьбу М6 – 5 мм, М8 – 6,7 мм, М10 – 8,5 мм, а для М12 – 10,2.

Читать также: Номинальный диаметр резьбы винта

Таблица 1. Основные диаметры отверстий под метрическую резьбу

Таблица 2. Диаметры отверстий под дюймовые резьбы

Все диаметры сверл под резьбу ГОСТ приводит в специальных таблицах. В таких таблицах указаны диаметры сверл под выполнение резьбы как со стандартным, так и с уменьшенным шагом, при этом следует иметь в виду, что для этих целей сверлятся отверстия разных диаметров. Кроме того, если резьба нарезается в изделиях из хрупких металлов (таких, например, как чугун), диаметр сверла под резьбу, полученный из таблицы, необходимо уменьшить на одну десятую миллиметра.

Диаметры сверл под метрическую резьбу можно рассчитать самостоятельно. От диаметра резьбы, которую требуется нарезать, необходимо вычесть значение ее шага. Сам шаг резьбы, размер которого используется при выполнении таких вычислений, можно узнать из специальных таблиц соответствия. Для того чтобы определить, какого диаметра отверстие необходимо выполнить с помощью сверла в том случае, если для резьбонарезания будет использоваться трехзаходный метчик, надо воспользоваться следующей формулой:

До = Дм х 0,8, где:

До – это диаметр отверстия, которое надо выполнить с помощью сверла,

Дм – диаметр метчика, которым будет обрабатываться просверленный элемент.

Схема нарезания внутреней резьбы метчиком

Воротки, в которые вставляется резьбовой метчик, могут иметь простейшую конструкцию или оснащаться трещоткой. Работать такими приспособлениями с зафиксированными в них инструментами следует очень аккуратно. Чтобы получить качественную и чистую резьбу, вращение метчика по часовой стрелке, совершаемое на пол-оборота, необходимо чередовать с его проворачиванием на одну четвертую оборота против хода резьбы.

Резьба будет нарезаться значительно легче, если в процессе выполнения этой процедуры использовать смазку. Роль такой смазки при нарезании резьбы в изделиях из стали может играть олифа, а при обработке алюминиевых сплавов – спирт, скипидар или керосин. Если таких технических жидкостей нет под рукой, то для смазки метчика и нарезаемой резьбы можно использовать обычное машинное масло (однако оно обладает меньшим эффектом, чем перечисленные выше вещества).

Резьбовые соединения широко применяются в устройстве различных механизмов и машин. Болты, шпильки, винты, гайки – это универсальные, взаимозаменяемые крепежные изделия. Однако бывают случаи, когда требуется нарезать резьбу вручную. Качественно выполнить эту работу поможет специализированный инструмент.

В машиностроении выделяют три основные системы крепежных резьб: метрическую, дюймовую и трубную.

Метрическая резьба получила наибольшее распространение. Она имеет треугольный профиль с углом 60˚. Её основные параметры, диаметр и шаг, выражаются в миллиметрах. Пример обозначения: М16. Это означает, что резьба метрическая, имеет диаметр 16 мм с крупным шагом 2,0 мм. Если шаг мелкий, тогда указывается его значение, например, М16*1,5.

Диаметры дюймовой и трубной резьбы выражаются в дюймах. Шаг характеризуется числом ниток на дюйм. Указанные параметры стандартизированы, поэтому всегда есть возможность подобрать необходимый инструмент.

Размеры

Для рассматриваемого типа соединений используют дюймовую и метрическую размерности. Причем во втором случае один из элементов все равно выполнен в дюймовой размерности, а второй – в метрической системе. В первом случае оба элемента дюймовые. На основе этого применяются различные обозначения: для дюймового варианта используется стандартная аббревиатура, а для метрического – NPT-E. Метрическую размерность используют для нарезки резьбы при производстве адаптеров и переходников цилиндрической и конической конфигураций с разных сторон.

Конусность равна 1:16, величина угла составляет 3°34’48». Размеры резьбы NPT составляют 1/16 — 24 дюйма. Причем нужно учитывать, что для данных соединений отражают пропускной диаметр, а не наружный.

Схемы в ГОСТ отражают два значения длины: рабочей и расстояния между торцом и профилем. Также приводится три значения диаметра: наружный, внутренний и промежуточный. Их обозначают как d, d1 и d2 соответственно. Причем для наружной резьбы используются строчные буквы, для внутренней – заглавные. Шаг витков обозначают P.

Например, для NPT 1/4 рабочая длина и расстояние между торцом и плоскостью составляют 9,5 и 4,06 мм. Внешний, пропускной и промежуточный диаметры равны 1,358, 1,131 и 1,245 см соответственно. Частота витков– 18 на дюйм. Для NPT 1/2 рабочая длина и расстояние от торца до плоскости равны 13,5 и 8,13 мм. Значения наружного, пропускного и промежуточного диаметров – 2,122, 1,832 и 1,978 см соответственно. Частота витков — 14 на дюйм. Для NPT 1/8 рабочая длина и расстояние от плоскости до торца составляют 7 и 4,57 мм. Внешний, пропускной и промежуточный диаметры равны 1,027, 0,877 и 0,952 см соответственно. Данная резьба имеет 27 витков на дюйм. Для NPT 3/4 рабочая длина и расстояние от плоскости до торца составляют 14 и 8,61 мм. Наружный, пропускной и промежуточный диаметры равны 2,657, 2,367 и 2,512 см соответственно. Частота витков – 14 на дюйм.

Для всех вариантов рассматриваемых соединений угол вершины профиля равен 60°. Его высота — 0,86 мм. Шаг для варианта 1/8 равен 0,907, для 1/4 — 1,337, для 1/2 и 3/4 — 1,814 мм. Причем существует взаимосвязь между частотой витков и шагом профиля. Так, для шага 0,907 частота витков равна 28 на дюйм, для 1,337 – 19, для 1,814 – 14.

Виды метрических резьб

Под метрическими резьбами также понимают все виды с различными профилями, измеряемые миллиметрами. К ним относятся:

• резьба треугольная;
• трапециевидная;
• прямоугольная;
• круглая.

Кроме метрической системы измерения параметров используются:

• дюймовая;
• модульная, где модуль представляет собой отношение длины, выраженной в миллиметрах к числу π;
• питчевая, основная единица – питч – отношение числа π к длине, выраженной в дюймах.

Модульная резьба применятся для червячной передачи в машиностроении, как и питчевая. Дюймовая и метрическая – это крепежные типы резьб, но могут использоваться для передачи.

По месту нахождения различают:

• внутреннюю;
• наружную.

Внутренняя резьба находится в отверстии, ее получают метчиком, специализированным инструментом, представляющим собой стержень с режущими кромками.

Внутренняя метрическая резьба

Наружная резьба выполняется резцом или плашкой на стержне. А также получают накатом на соответствующем оборудовании.

Наружная метрическая резьба

По форме поверхности может быть цилиндрической и конической.

Резьба метрическая коническая используется для монтажа трубопроводов. Ее выполняют на поверхностях, где больший диаметр превышает малый в 16 раз. Диаметры варьируются от 6 до 60 мм.

Также подразделяют по направлению витков на правую и левую. Для определения направление резьбы необходимо деталь расположить так, чтобы ее ось располагалась от наблюдателя. Тогда, правая резьба образуется окружностью, вращающейся слева направо с поступательным движением вдоль оси, а левая резьба, соответственно, против часовой стрелки.

Виды по размеру шага бывают:

• крупная (с основным, крупным шагом);
• мелкая (с малым);
• специальная.

Крупный шаг считается нормальным, подойдет для любых материалов, в том числе и непрочных. Мелкий позволяет выдерживать большие нагрузки, но материалы должны быть определенных прочностных характеристик. Мелкий и специальный используют редко.

Крупный и мелкий шаг резьбы

Место перехода от гладкой поверхности к винтовой называют заходом. По их количеству делят на: одно- и многозаходные. Последние подразделяют также по количеству заходов: двух-, трех- и многозаходные.

Еще одна классификация – по применению. Они бывают:

• крепежные и упорно-крепежные;
• кинематические или ходовые;
• специального назначения.

Ниже представлены основные виды резьб метрических и их буквенные обозначения:

• заглавная буква «М» символизирует метрический вид,
• если она выполнена на поверхности в виде конуса, то «МК»;
• для условий, где необходимы термостойкостью и прочность используют метрическую цилиндрическую «МJ»;
• по ISO – «EG-M»;
• трапецеидальная – «Tr»;
• упорная с углом наклона одной стороны 30º– «S»;
• упорная усиленная — «S45», где число – угол наклона одной из сторон.

Применение

Метрическая резьба широко распространена в странах бывшего советского союза. Используется для нанесения как на внутренние, так и наружные плоскости крепежных элементов.  Обычно применяется для крепежа металлоконструкций различного типа. Для этих целей изготавливаются разнообразные болты (анкерные и обычные) и другие типы крепежей. Особо назначение она нашла в машиностроении, возведении инженерных коммуникаций, особенно в сантехнической сфере. Большинство фитингов для труб и емкостей производятся с нанесением резьбы такого типа.

Чаще всего такой тип резьбы наносится на предметы цилиндрической формы. Но в некоторых случаях, когда нужно добиться герметичности, используют коническую форму. Такая форма, с нанесенной метрической резьбой, позволяет добиться максимальной герметичности, даже без использования дополнительных уплотнительных средств. Чаще всего применяется для монтажа трубопроводов.

Маркировка и классы точности

Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

• Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
• Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

Обозначение дюймовой резьбы в технической документации разберем на примере:

G 2” LH-2-40

Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» — это размер, характеризующий длину завинчивания.

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

• наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
• внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение

Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°

2.1.3. СТАНДАРТНЫЕ РЕЗЬБЫ

РЕЗЬБА МЕТРИЧЕСКАЯ

Номинальный профиль резьбы определяется основным профилем (гост 9150-2002) и дополнительными
требованиями к форме впадины резьбы по ГОСТ 9000-81 (для резьб диаметром менее 1 мм) и по ГОСТ 16093-2004
(для резьб диаметром от 1 мм
и более).

Здесь d –
номинальный наружный диаметр наружной резьбы;

D
– номинальный наружный
диаметр внутренней резьбы;

P – шаг резьбы.

Размеры в мм

Номинальн. диаметр резьбы d	Шаг Р
1 ряд	2 ряд	3 ряд	крупный	мелкий
…2	—	—	0,40	0,25
—	2,2	—	0,45	0,25
2,5	—	—	0,45	0,35
3	—	—	0,50	0,35
—	3,5	—	0,60	0,35
4	—	—	0,70	0,5
—	4,5	—	0,75	0,5
5	—	—	0,80	0,5
—	—	5,5	—	0,5
6	—	—	1,0	0,75;0,5
—	—	7,0	1,0	0,75;0,5
8	—	—	1,25	1,0;0,75;0,5
—	—	9,0	1,25	1,0;0,75;0,5
10	—	—	1,50	1,25;1,0;0,75;0,5
—	—	11,0	1,50	1,0;0,75;0,5
12	—	—	1,75	1,5;1,25;1,0;0,75;0,5
—	14,0	—	2,0	1,5;1,25;1,0;0,75;0,5
—	—	15,0	—	1,5;1,0
16	—	—	2,0	1,5;1,0;0,75;0,5
—	—	17,0	—	1,5;1,0
—	18	—	2,5	2,0;1,5;1,0;0,75;0,5
20	—	—	2,5	2,0;1,5;1,0;0,75;0,5
—	22	—	2,5	2,0;1,5;1,0;0,75;0,5
24	—	—	3,0	2,0;1,5;1,0;0,75
—	—	25	—	2,0;1,5;1,0
—	—	26	—	1,5
—	27	—	3,0	2,0;1,5;1,0;0,75
—	—	28	—	2,0;1,5;1,0
30	—	—	3,5	(3,0);2,0;1,5;1,0;0,75
—	—	32	—	2,0;1,5
—	33	—	3,5	(3,0);2,0;1,5;1,0;0,75
—	—	35	—	1,5
36	—	—	4,0	3,0;2,0;1,5;1,0
—	—	38	—	1,5
—	39	—	4,0	3,0;2,0;1,5;1,0
—	—	40	—	3,0;2,0;1,5
42	—	—	4,5	4,0;3,0;2,0;1,5;1,0
—	45	—	4,5	4,0;3,0;2,0;1,5;1,0
48	—	—	5,0	4,0;3,0;2,0;1,5;1,0
—	—	50	—	3,0;2,0;1,5
—	52	—	5,0	4,0;3,0;2,0;1,5;1,0
—	—	55	—	4,0;3,0;2,0;1,5
56	—	—	5,5	4,0;3,0;2,0;1,5;1,0
—	—	58	—	4,0;3,0;2,0;1,5
—	60	—	5,5	4,0;3,0;2,0;1,5;1,0
—	—	62	—	4,0;3,0;2,0;1,5
64	—	—	6,0	4,0;3,0;2,0;1,5;1,0
—	—	65…	—	4,0; 3,0;2,0;1,5
—	68	—	6	4,0;3,0;2,0;1,5; 1,0
—	—	70	—	6,0; 4,0;3,0;2,0;1,5
72	—	—	—	6,0; 4,0;3,0;2,0;1,5; 1,0
—	—	75	—	4,0;3,0;2,0;1,5
—	76	—	—	6,0; 4,0;3,0;2,0;1,5; 1,0
—	—	78	—	2,0
80	—	—	—	6,0; 4,0;3,0;2,0;1,5; 1,0
—	—	82	—	2,0
90	—	—	—	6,0; 4,0;3,0;2,0;1,5
—	95	—	—	6,0; 4,0;3,0;2,0;1,5
100	—	—	—	6,0; 4,0;3,0;2,0;1,5

Стандартом
предусматриваются диаметры резьбы d = 0,25…600 мм и шаги P от 0,075
до 8 мм.

При
выборе диаметра резьбы 1-й ряд следует предпочитать 2-му, а 2-й ряд – 3-му.

Шаги,
указанные в скобках, рекомендуется по возможности не применять.

Примеры условного обозначения:

1.Резьба
метрическая с номинальным диаметром d = 24 мм,
шагом P = 3 мм, однозаходная, правая: M24´3.

2.Резьба
метрическая с номинальным диаметром d = 16 мм,
шагом P = 1 мм,
трехзаходная, левая:M16´Ph3P1-LH.

3.Шаги, указанные
в скобках, рекомендуется по возможности не применять.

Здесь d – наружный диаметр наружной резьбы;

D – наружный диаметр
внутренней резьбы;

P – шаг резьбы.

Примечания:

1. Стандарт предусматривает резьбы с обозначением размера резьбы 1/16…6.

2. 1-й ряд следует предпочитать 2-му.

Пример условного
обозначения.

Резьба трубная цилиндрическая с условным проходом
трубы в 1 дюйм
(1²= 25,4 мм), правая: G1.

Здесь d – наружный диаметр наружной конической резьбы;

D – наружный
диаметр внутренней конической резьбы;

P – шаг резьбы;

j/2 =1°47°24²; конусность 1:16

Примеры условного
обозначения:

1. Наружная трубная коническая резьба 11/₂дюйма:R11/₂.

2. Внутренняя трубная коническая резьба 11/₂дюйма:Rc11/₂.

Здесь D, d – номинальный диаметр резьбы;

P – шаг резьбы.

1. ГОСТ
24738-81 предусматриваются диаметры резьбы d до 640 мм.

2. При
выборе диаметров 1-й ряд следует предпочитать 2-му.

3. ГОСТ
24739-81 предусматриваются диаметры резьбы dдо 140 мм.

Примеры условного обозначения:

1.Трапецеидальная резьба с номинальным диаметром d= 40 мм,
шагом P = 6 мм,
однозаходная, левая: Tr 40×6 LH.

2.Трапецеидальная резьба с номинальным диаметром d= 16 мм,
шагом P = 4 мм,
двухзаходная, с ходом 8, правая: Tr 16×8 (P4).

Здесь D, d – номинальный диаметр резьбы;

P – шаг резьбы.

1.
Стандартом предусматриваются диаметры резьбы d до 200 мм.

2. При
выборе диаметров 1-й ряд следует предпочитать 2-му.

Пример
условного обозначения:

1. Резьба упорная диаметром 12 мм, с шагом 4 мм, однозаходная, правая:

S12×4.

2. Резьба
упорная диаметром 28 мм,
с шагом 5 мм,
двухзаходная, с ходом 10, левая (LH):

S28×10(P5)LH.

2.
Радиус закругления выступов и впадин профиля у резьбы для металлических цоколей
(патронов) одинаков.

Виды дюймовых резьб

Резьба для труб создается при применении специального инструмента. Рассматривая виды дюймовых резьб отметим две основные разновидности:

1. Дюймовая цилиндрическая резьба UNF получила весьма широкое распространение, так как нарезается на цилиндрической поверхности и обладает весьма высокой прочностью. Американская резьба применяется при создании самых различных конструкций, к примеру, узлов для автомобилей. Американский стандарт UNS в Европе встречается крайне редко.
2. Резьба коническая дюймовая также обладает высокой прочностью и подходит для решения самых различных задач. Встречается она намного реже, но все же применяется многими производителями.

Вариант исполнения Брикса и другие разновидности могут также классифицироваться по следующим признакам:

1. класс точности;
2. направление нарезки;
3. область применения.

Коническая резьба встречаются намного реже, но все же применяется при производстве различных деталей. Кроме этого, резьба UNC и резьба Витворта включаются практически во всех справочники.

Определение шага трубной резьбы

На бытовом уровне определение типа и шага трубной резьбы производиться обыкновенной измерительной линейкой или более точным прибором – штангенциркулем. Профессиональные сантехники для замера расстояния между витками используют слесарный инструмент – резьбомер.

В домашних условиях для замера шага необходимо взять заготовку и сделать оттиск на листе бумаги. Зная, что расстояние между витками равно одному дюйму, подсчитать число витков. Величина шага резьбы подсчитывается путем деления количества витков на расстояние между ними.

Дюймовая показывает количество ниток спирали в одном дюйме. Понятно, что при таком «народном» способе измерения основного показателя резьбового профиля – шага, трудно добиться точного результата и вычисленное расстояние будет условной технической характеристикой изделия.

Профиль метрической резьбы

Для метрической резьбы характерен треугольный профиль. Его также называют крепежным.

Изображение №1: профиль метрической резьбы

Профиль метрической резьбы представляет собой равносторонний треугольник с углом 60°. Вершины и впадины могут быть острыми, срезанными и закругленными. Это зависит от заточки резьбонарезного инструмента и глубины обработки.

Профиль метрической резьбы имеет высоту H. Она определяется расстоянием от основания до вершины равностороннего треугольника.

Профиль метрической конической резьбы выглядит так.

Изображение №2: профиль метрической конической резьбы

Расчет объема трубы

Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L — длина окружности.

Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.

Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L, где S — площадь сечения, а L — длина трубы.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Читать также: Насос помпа на дрель

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

Если возник вопрос- как определить тип и размер резьбы Соединительная арматура для труб и шлангов

соединения пользуйся таблицей ниже.

Обрати внимание на следующее:

• соединения с дюймовой резьбой выделены цветом
• рядом с размером дюймового шага в tpi указан размер шага в мм
• соединения с наружной конической резьбой обычно не имеют зарезьбовой канавки
• конические фитинги BSPT и NPT очень похожи, но у BSPT на шестиграннике есть метка – риска

Важный ахтунг – вполне возможны ситуации когда дюймовый и метрический шаги весьма близки по размерам (такое возможно на соединениях JIC).

Читать также: Скребковый конвейер принцип работы

В этом случае можно спутать дюймовую Резьба дюймовая цилиндрическая американская UNF (Unified Thread Standard)

UNC UNF и метрическую резьбы.

Резьбовой крепеж является одним из самых популярных для присоединения деталей, сборки изделий, оборудования, конструкций. Нет такой отрасли, где бы он не использовался. Характеристик резьбы много: шаг, поле допуска, количество заходов, номинальный диаметр, вид профиля и другие. Одна из таких – единицы измерения, дюймы или миллиметры.

Часто бывает ситуация, когда нужно заменить болт, шпильку или винт, но приобретенный по максимальной схожести “на глазок” крепеж не ввинчивается в посадочное отверстие. Одна из причин – попытка ввинтить в отверстие с метрической резьбой крепежное изделие с наружной дюймовой резьбой. Или наоборот. Такая ситуация часто возникает при замене крепежа на изделиях или оборудовании, произведенных в Великобритании, США, Японии, Австралии. Там дюймовая резьба является приоритетной.

Как отличить дюймовую резьбу от метрической? Есть два основных способа – измерением шага и диаметра или с помощью специального инструмента.

Измерение

Маркировка резьбы крепежной детали в метрической и дюймовой системах выполняется по разному. В метрической, это указание шага резьбы (расстояние между соседними нитками) в миллиметрах, тогда как в дюймовой – количество витков на один дюйм.

Определение типа и размера резьбы крепежа сводится к следующим операциям. С помощью штангенциркуля измерить диаметр. Затем с помощью дюймовой линейки или штангенциркуля измерить количество витков в одном дюйме и шаг резьбы. Можно воспользоваться и обычной линейкой с отмеренными 2,54 мм (1 дюйм = 2,54 мм). Шаг метрической резьбы на мелком крепеже можно узнать, измерив расстояние между 10 витками и полученное значение разделить на 10. Полученные значения следует сопоставить с таблицей ниже. Максимальное совпадение по диаметру, количеству витков, шагу указывает на размер и тип резьбы. Нужно отметить, что существует много разных видов дюймовых резьб. В таблице приведены наиболее распространенные в диапазоне диаметров от 8 мм до 64 мм.

Для измерения резьбы также можно воспользоваться резьбомером. Это его прямое назначение. Резьбомер представляет собой набор пластин с выступающими зубьями под конкретную резьбу объединенных на единой оси. Размер резьбы выгравирован или нанесен несмываемой краской на самой пластине. Проверка резьбы выполняется путем прикладывания к резьбе наиболее близких по размеру пластин. При полном совпадении, без зазоров резьбу можно считать определенной, а ее размер посмотреть на пластине резьбомера. Выпускаются резьбомеры отдельно под метрическую, дюймовую резьбу или под оба вида.

Несколько слов о нарезке резьбы

Достаточно часто нарезание резьбы выполняется самостоятельно при помощи различных приспособлений (плашки, метчики). Для выполнения работ с невысокими требованиями по надежности такой подход вполне допустим, а вот для серьезных соединений лучше все-таки использовать трубы, резьба на которых нарезана на токарных станках.

Это связано с тем, что размер трубной резьбы стандартизирован, кроме того, для получения надежного соединения ее параметры на стыкуемых элементах должны максимально совпадать. Нарезка при помощи плашки не дает такого качества, в этом случае можно говорить только об относительной соосности и размере зуба.

Все это приводит к необходимости применять большее количество подмоточного материала, что впрочем не всегда дает гарантию герметичности соединения.

Цилиндрическая трубная резьба

Чаще всего нашими производителями выполняется трубная цилиндрическая резьба (Витворда или BSW), она обеспечивает высокое качество соединения. По классификации BSW относится к дюймовым резьбам, профиль зуба, который представляет собой равнобедренный треугольник, с углом вершины в 55 градусов.

Стандартное обозначение резьбы такого типа выглядит следующим образом:

G 11/2 — А,  где

G — принятое обозначение резьбы;

11/2 —размер условного прохода (дюймы);

А — класс точности, в данном случае первый.

Размеры резьб такого типа нормированы ГОСТом 6357-81, самыми ходовыми являются резьбы на четверть, половину, три четверти, один и два дюйма. Все размеры трубных резьб цилиндрического типа сведены в удобную для чтения таблицу.

Резьбы конического типа

Трубы с такой резьбой применяются несколько реже, это объясняется необходимость обязательного применения герметиков для обеспечения надежности и качества соединения.

При помощи такой резьбы могут выполняться соединения труб различного диаметра, при этом следует следить за совпадением маркировки, как на муфтах, так и на самих трубах.

Классификация трубной резьбы такого типа несколько расширена, об этом судить по применяемым обозначениям:

• R — резьба наружная коническая
• Rc — резьба внутренняя коническая
• LH — резьба левого направления

Так же как и в случае с цилиндрической резьбой наиболее ходовыми считаются диаметры от четверти до двух дюймов. Все размеры резьб трубных, конического типа, также сведены в общую таблицу. Исходя из этих данных видно отличия профиля резьбы между двумя этими типами соединений.

Коническая и цилиндрическая резьба применяется у нас чаще всего, но существуют и другие типы соединений, которые тоже можно встретить.

Резьба NPSM

Так называемая резьба американского типа (стандарт NSI/ASME) представляет собой разновидность обычной цилиндрической трубной резьбы.

Ее профиль так же представляет собой равнобедренный треугольник, разница заключается только в угле вершины (60 градусов). Остальные размеры резьбы NPSM (дюймового типа) практически не отличаются от отечественных стандартов.

Резьба сантехническая круглая

Подобная резьба применяется для соединений, которые подвергаются частой сборке и разборке. Круглая сантехническая резьба отличается профилем зуба, если у других типов он имеет форму треугольника, то в данном случае применяется закругленная форма. Такая геометрия позволила добиться существенного увеличения срока службы, повысила сопротивление к различным нагрузкам. Именно благодаря своим свойствам резьба подобного типа применяется на различной запорной арматуре, смесителях, кранах. Герметичность соединения элементов с такой резьбой не нарушается даже в случае попадания в него посторонних предметов (загрязнения), поэтому требования к герметизирующим подмоткам не такие жесткие.

При сборке различных коммуникаций следует учитывать особенности каждого вида резьб, только так можно подобрать наиболее оптимальный для различных конструкций вариант. Профессиональный сантехник должен знать, в чем различия, какова сфера применения, а также то, что основные характеристики, которыми отличается резьба трубная — размеры и профиль, определяют свойства соединения. Если у вас нет соответствующего опыта, лучше всего доверить выбор профессионалу, это станет гарантией качества и долговечности соединения труб.

Упорная резьба

У упорной резьбы имеются определенные отличия:

• угол при виртуальной вершине 55 ⁰;
• одна сторона перпендикулярна к базе, а другая выполнена с наклоном. Самоотвинчивание исключается.

Подобные резьбы используются в приборах, где нужно точно выставлять гайку относительно стержня. Основные размеры даны в таблице 4.

Таблица 4: Размеры резьбы и шаг винтовой линии для упорной резьбы

Номинальный диаметр резьбы d	Шаг P
1 ряд (предпочтительный)	2 ряд (допустимый)	крупный	мелкий 1	мелкий 2
10		3,00	2,00
12		3,00	2,00	1,00
	14	4,00	2,00
16		4,00	2,00	1,00
	18	4,00	3,00
20		4,00	3,00	2,00
	22	5,00	4,00
24		8,00	5,00	4,00
	26	8,00	5,00
28		10,00	8,00	4,00
	30	10,00	8,00
32		12,00	10,00	8,00
	34	12,00
36		12,00	10,00	8,00
	38	12,00	7,00	5,00
40		12,00	10,00	8,00
	42	10,00	8,00
44		12,00	7,00	3,00
	46	12,00	8,00	3,00
48		12,00	8,00	3,00
	50	12,00	8,00	5,00
52		14,00	10,00	8,00
	55	14,00	10,00
60		16,00	12,00	10,00
	65	16,00	12,00
70		16,00	12,00	10,00
	75	16,00	10,00	8,00

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

• наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
• внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение

Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°Скачать
