Реле времени: принцип работы, схема подключения и рекомендации по настройке

Как выбрать

Выбирая прибор, в первую очередь обозначьте цели, которых нужно достичь. В соответствии с ними можно определить необходимый набор опций и точность работы.

Не стоит гнаться за многофункциональностью и задирать планку, когда в этом отсутствует необходимость: нет никакой нужды использовать астрономический таймер для обслуживания домашнего аквариума с суточным циклом и периодами включения-отключения не менее получаса.

Не забудьте проверить мощность реле: она не может быть меньше, чем у планируемых к подключению потребителей. И, конечно, IP (степень защиты) должна соответствовать условиям эксплуатации.

Принципы работы

Принцип работы механического РВ заключается в том, что поворот регулятора таймера воздействует на положение контактов, которые смыкаются или размыкаются, в результате чего происходит замыкание или размыкание электрической цепи. В течение определенного времени контакты возвращаются в первоначальное положение. Временной интервал находится в прямой зависимости от того, на сколько градусов повернут регулятор. В электромагнитных устройствах имеется дополнительная короткозамкнутая обмотка с медной гильзой, создающая магнитный поток, который является препятствием для нарастания основного потока.

Будет интересно Несколько фактов о РКН (Реле контроля напряжения)

Это приводит к тому, что реле включается спустя определенный промежуток времени. В электронных реле времени таймер представляет собой микросхему, программируемую разными импульсами, возникающими после нажатия клавиш на пульте управления устройства. Если схемой предусмотрен выход для подключения к компьютеру, то реле является интеллектуальным и может иметь около 40 групп, предназначенных для подключения различных устройств. Это расширяет возможности программирования режимов.

Механическое реле времени

Настройка электромеханических приспособлений

Промышленное оборудование и бытовые модули часто могут дополняться электромеханическими приборами. Их конструкция такая, что управление производится благодаря потенциометрам. Впереди корпуса расположен специальный шток потенциометра. Он сделан под плоскую отвёртку. Вокруг этого элемента нанесена шкала со значениями.

Прорезь выполняет роль своеобразного указателя, который меняет своё направление во время вращения. Чтобы настроить необходимый временной показатель, следует установить прорезь под отвёртку напротив требуемого значения.

Наиболее распространённым примером устройств такого типа является электромеханическое реле NTE8. Его используют для контроля вентиляционных систем, искусственного освещения и отопительных модулей.

Схема для 220 Вольт

Таймеры на транзисторах и микросхемах работают от 5–14 В (стандартно от 12 В). Реле времени на 220 Вольт — это сборки диодные с магнитными пусктелями. Если обслуживаемая техника маломощная (например, освещение, лампы, паяльники, кипятильники, маленькие моторчики и подобное), то последний можно не устанавливать — диодный мост, тиристор трансформируют напряжение сами.

Рассмотрим таймер лампочки, основные части: диодный мост, тиристор. Подключать еще какую-либо нагрузку не рекомендуется: тиристор пропустит только положительную синусоиду переменных 220 Вольт. Для перечисленных потребителей этого хватит, но иные электроприборы могут не выдержать.

Что потребуется:

• резисторы: 4.3 мОм (R1), 200 Ом (R2) и регулируемый 1.5 кОм (R3);
• 4 диода с макс. током от 1 А, обратным напряжением от 400 В;
• конденсатор 0.47 мкФ;
• тиристор (можно аналоги) BT151;
• обычный микропереключатель.

Принцип стандартный для таких сборок: постепенная зарядка конд. C1 (начинается после активации S1). Тиристор VS1 при этом открыт, на нагрузку L1 от сети идут 220В. После зарядки он закрывается, отсекая ток — лампа выключается. Пауза регулируется установкой значения на R3, подбором емкости C1.

Сборка имеет минус: прикосновение к любому оголенному проводку, ножке грозит сильным ударом тока, так как на элементы поступает сильный ток.

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

Моторные реле времени.

     Реле состоит из электродвигателя (чаще всего синхронного), редуктора, который передает вращательный момент на главную ось. На оси расположен диск, являющийся частью кулачкового механизма.

     При включении реле запускается электродвигатель. Одновременно с этим, вспомогательный электромагнит, перемещая выходную шестерню редуктора, вводит ее в зацепление с шестерней главной оси. Ось с закрепленным на ней диском начинает вращение, которое продолжается, пока специальный выступ на боковой поверхности диска не встретится с неподвижным кулачком. Это вызывает срабатывание контактной группы, связанной с кулачком и возвращает реле в исходное состояние.

      В зависимости от типа реле, на оси могут располагаться несколько дисков, каждый из которых, имея свой кулачок, отрабатывает свою независимую выдержку времени. Очевидно, что максимальная выдержка времени определяется одним оборотом диска. Диапазон выдержек времени, доступных данному типу реле – от 0,2 секунд, до 60 часов.

     Реле широко используется в случаях, когда требуется большая выдержка времени.

Электромагнитные реле времени.

     Конструктивно это обыкновенные электромагнитные реле, состоящие из стального сердечника с катушкой и якоря, который перемещает траверсу с закрепленными на ней пластинами подвижных контактов. Отличает их наличие медных демпфирующих шайб, установленных на сердечник вместе с катушкой и представляющих собой дополнительные короткозамкнутые обмотки. Питаются такие реле только от сети постоянного тока.

     Рассмотрим порядок работы реле. При включении катушки в цепь питания, в сердечнике начинает нарастать магнитный поток, наводящий ЭДС в короткозамкнутой обмотке. В результате, по демпфирующей шайбе начинает протекать ток, который, создает в сердечнике противоположный по направлению магнитный поток, замедляющий процесс его намагничивания. Благодаря этому, полное намагничивание сердечника и притягивание якоря происходят с некоторой задержкой по времени. Величина задержки регулируется путем установки дополнительных шайб. Выше описан процесс задержки при срабатывании. При отпускании идет обратный процесс, вызывающий задержку возврата реле.

     Если необходимо срабатывание с выдержкой времени, демпфирующие шайбы устанавливаются на сердечник со стороны цоколя, перед катушкой. В реле возврата с выдержкой времени, вначале ставится катушка, затем шайбы, ближе к рабочему зазору.

     Применение реле такого типа всегда было ограниченным, ввиду следующих особенностей:

• Маленький диапазон регулирования задержки. На срабатывание — от 0,07 до 0,14 секунды. На возврат — от 0,5 до 1,4 секунды.

• Возможна только дискретная регулировка путем установки шайб.

• Оперативное регулирование исключается.

     Реле использовались в схемах управления высоковольтных выключателей на постоянном оперативном токе и обеспечивали требуемую последовательность работы коммутационных аппаратов.

Принцип действия

Таблица степеней защиты

Основная функция РВ – это формирование временной задержки коммутации управляющих групп контактов. Осуществление задержки зависит от особенностей конструкции прибора. Есть много разновидностей РВ. С функциональной точки зрения они бывают пневматические, моторные, электромагнитные, электронные, а также устройства на часовом механизме. Различаются по параметрам, внешнему виду и способу установки, имеют следующие технические характеристики:

• максимальный коммутируемый ток;
• номинальное напряжение коммутации;
• тип контактов, их количество;
• износоустойчивость (предполагаемое количество включений);
• степень защиты IP.

Приборы делятся на устройства с задержкой выключения или включения. Многие реле имеют сразу два варианта, осуществляя смену типа коммутации. Алгоритм работы следующий:

1. Во время запуска срабатывает контактная группа – контакты замыкаются для реле с задержкой выключения.
2. Взводится механизм задержки времени.
3. По истечении запрограммированного интервала контактная группа меняет порядок.

Подобным образом работает реле задержки включения. В устройствах цикличного типа заданная последовательность повторяется многократно.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Принцип работы определяет пять главных типов реле:

1. Электромагнитное замедление. Такой прибор может применяться исключительно в цепях постоянного тока. Задержка во времени происходит из-за дополнительной обмотки, которая препятствует увеличению магнитного потока.
2. Пневматическое замедление. Здесь применяется пневматический демпфер, который изменяет отверстие забора воздуха.
3. Анкерный или часовой механизм. Здесь электромагнит взводит специальную пружину, которая замыкает реле после отсчета установленного времени.
4. Использование двигателя. Здесь применяется синхронный электрический редуктор, двигатель и электромагнит. Первые два элемента сцепляются электромагнитом.
5. Электронное реле. Здесь применяются микроконтроллеры, позволяющие программировать задержки включения.

Подключение в схему управления

Используется классическая схема, позволяющая коммутировать многопозиционную нагрузку по временному признаку (в данной ситуации число состояний равно 2-м). К приборам этого класса обязательно прикладывается технический паспорт, где описывается не только их конструкция, но и порядок подключений.

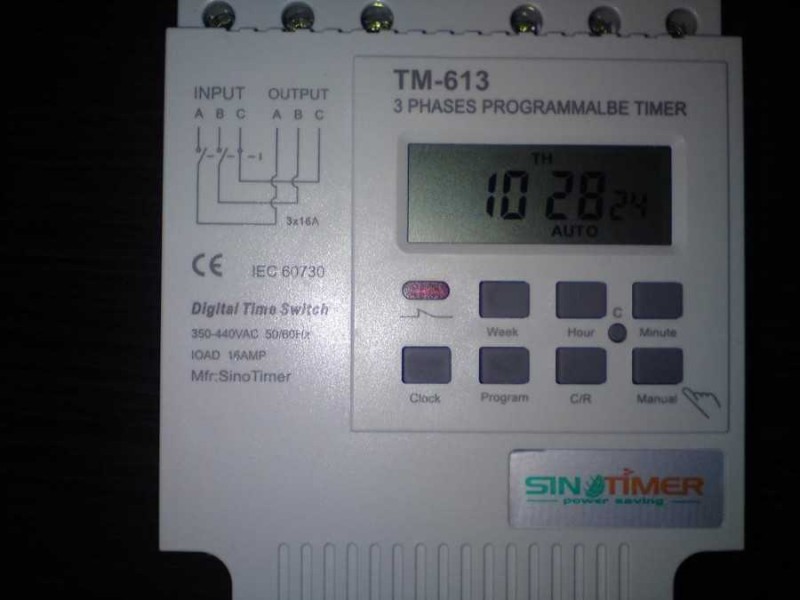

На некоторых моделях электронно-механических и цифровых таймеров схема нанесена непосредственно на корпусе прибора.

Классический вариант коммутаций представлен в виде следующей последовательности операций:

1. При подключении к сети питание подается непосредственно на клеммы прибора.
2. Через встроенный автомат фазное напряжение поступает на обмотку исполнительного реле.
3. Его контакторы подключают схему непосредственно к линии электропитания.

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

Настройка электромеханических приспособлений

Промышленное оборудование и бытовые модули часто могут дополняться электромеханическими приборами. Их конструкция такая, что управление производится благодаря потенциометрам. Впереди корпуса расположен специальный шток потенциометра. Он сделан под плоскую отвёртку. Вокруг этого элемента нанесена шкала со значениями.

Вам это будет интересно Устройство, принцип работы и применение ионистора

Прорезь выполняет роль своеобразного указателя, который меняет своё направление во время вращения. Чтобы настроить необходимый временной показатель, следует установить прорезь под отвёртку напротив требуемого значения.

Наиболее распространённым примером устройств такого типа является электромеханическое реле NTE8. Его используют для контроля вентиляционных систем, искусственного освещения и отопительных модулей.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика	Номер разряда счётчика	Время выдержки
7	3	6 сек
5	4	11 сек
4	5	23 сек
6	6	45 сек
13	7	1.5 мин
12	8	3 мин
14	9	6 мин 6 сек
15	10	12 мин 11 сек
1	11	24 мин 22 сек
2	12	48 мин 46 сек
3	13	1 час 37 мин 32 сек

Способы подключения реле времени

Исключительно от самой модели устройства зависит то, как подключить нагрузку к реле времени. В частности, у комбинированных устройств обычно имеется штепсель. Соответственно, используется стандартная розетка для обеспечения электропитания.

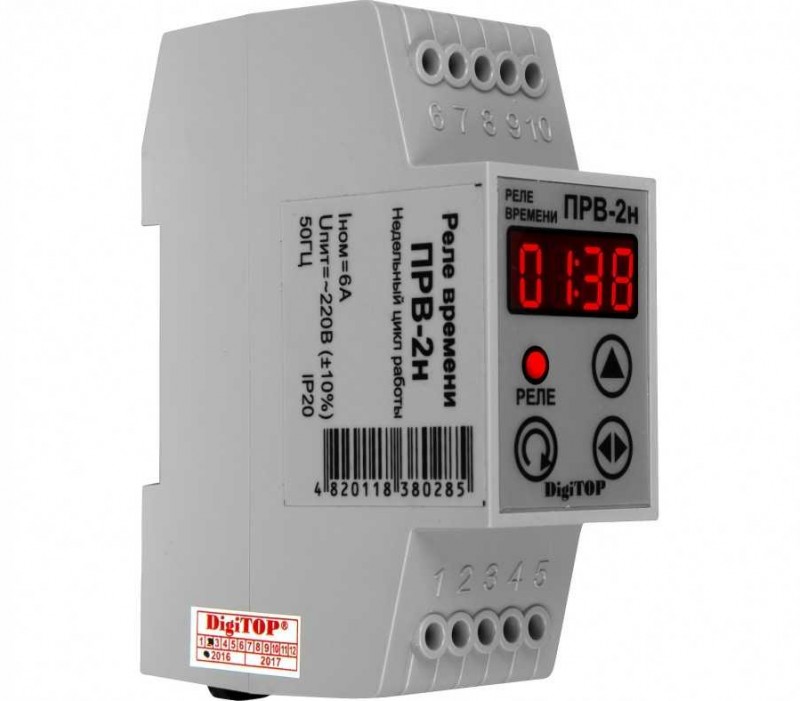

Если рассматривать электронные таймеры, имеющие конструкцию в виде модулей и монтирующиеся на дин-рейку, то клеммы могут быть расположены совершенно по-разному, что определяется фирмой-изготовителем и назначением самого устройства.

Тем не менее практически у всех механизмов указанного типа существует разделение коммутирующих контактов и цепей питания таймера. В любом случае схема подключения реле времени обычно приводится на каком-либо элементе корпуса самого устройства.

Если необходимо недорогое устройство, подберите простой моноблочный таймер. При потребности управлять сложной автоматизированной системой, больше подойдет модульный вариант с монтажом на дин-рейку

А если интересуют более совершенные устройства, то следует остановить свое внимание на программируемых реле

В любом случае современные реле времени окажутся удобным и практичным механизмом, которое поможет вам наладить автономную работу необходимого оборудования.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Пневматические реле времени.

     Конструкция содержит электромагнитный привод. На неподвижной части стального магнитопровода расположена катушка. Якорь в обесточенном состоянии реле образует воздушный зазор за счет усилия пружины. Орган реле, обеспечивающий задержку, выполнен в виде съемной приставки. Реле комплектуется одной или двумя приставками. Сама приставка представляет собой воздушную камеру, разделенную на две части эластичной диафрагмой. Верхняя часть камеры является рабочей, она соединена с атмосферой небольшим отверстием, размер которого регулируется винтом. Также имеется обратный клапан, работающий только на выпуск и обеспечивающий взвод диафрагмы. Диафрагма соединена с подпружиненным штоком, который контактирует с якорем электромагнита.

     Порядок работы реле следующий. При отключенном питании катушки, якорь под воздействием пружины прижимает шток приставки, обеспечивая взведенное положение диафрагмы, т.е. перемещает ее к верхней стенке камеры, выдавливая из нее воздух. При срабатывании реле, якорь подтягивается к неподвижному сердечнику, при этом освобождая шток мембраны. Шток, под воздействием возвратной пружины, стремится вернуть диафрагму в нейтральное положение, чему препятствует возникающее разрежение воздуха в камере. Происходит подсос воздуха из атмосферы через калиброванное отверстие.

     По заполнению камеры, диафрагма возвращается в нейтральную позицию, воздействуя при этом на микровыключатель посредством рычага на штоке. Таким образом, контакты переключаются с выдержкой времени после срабатывания реле. Время задержки регулируется винтом, изменяющим сечение отверстия рабочей камеры.
