Как выбрать реле контроля напряжения или подключить его своими руками по инструкции?

Как выбрать реле контроля

Правильный подбор РКН возможен при приобретении его в специализированном магазине с гарантией или обращение к специалисту за консультацией предварительно перед покупкой.

Цена может быть разной по ряду причин:

• модификация прибора (вилочно-розеточные считаются дешевыми, реечные – дорогими);
• дороговизна импортных моделей;
• дополнительные функции РКН;
• дизайн.

При выборе необходимо учитывать необходимую мощность. Ее вычисление производится с минимальным запасом около четверти, так как «бытовые» реле имеют силовые контакты до 100 А. Проще всего производится выбор устройства с контролем трехфазного напряжения, их мощность имеет 16 А.

Приобретая устройство, необходимо строго следовать инструкциям по монтажу. Получив гарантийный талон, нужно внимательно перечитать параметры РКН, из каких материалов сделан прибор и границы, его минимальная и максимальная рабочая температура.

К РКН нужно приобрести дополнительные приборы, имеющие в своем составе электродвигатели. Поликарбонат – лучший материал для изготовления корпуса. Его славное свойство – негорючесть. Немаловажная часть – это контроль скорости срабатывания прибора. Его наличие крайне необходим в устройстве.

Для эффективной работы реле нужен постоянный контроль температуры по избежание перегрева. Данный прибор позволяет не только регулировать скачки и перепады, но предотвращать поломки дорогой техники. РКН способно обезопасить от нестабильного напряжения как квартиру, дом и предприятие.

Как установить автоматическое реле напряжения?

1. Установка должна осуществляться в точном соблюдении инструкции, которое входи в комплект устройства. Так к примеру у однофазных счетчиков присутствует три разъема. Это для них вход и выход для фазы и ноль. При этом их расположение может различаться.
2. Сначала требуется проверить полностью ли отключено напряжение во всей сети. Для установки используются стандартный набор инструментов для работы с электричеством: отвертка тестер напряжения, плоскогубцы или бокорезы, набор отверток с разными насадками.
3. Стандартную рейку (DIN) прикрепляется в определенном, заранее выбранном месте в щитке. На нее и устанавливается автоматическое реле напряжения с помощью имеющихся на нем зажимов.
4. К клеммам подключается фаза на вход и выход. Сначала подключается входная клемма на входной выключатель. А от выхода идет подсоединение на автоматы, обеспечивающие работу электроприборов. Ноль идет на электросчетчик и не несет на себе нагрузку.

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

.

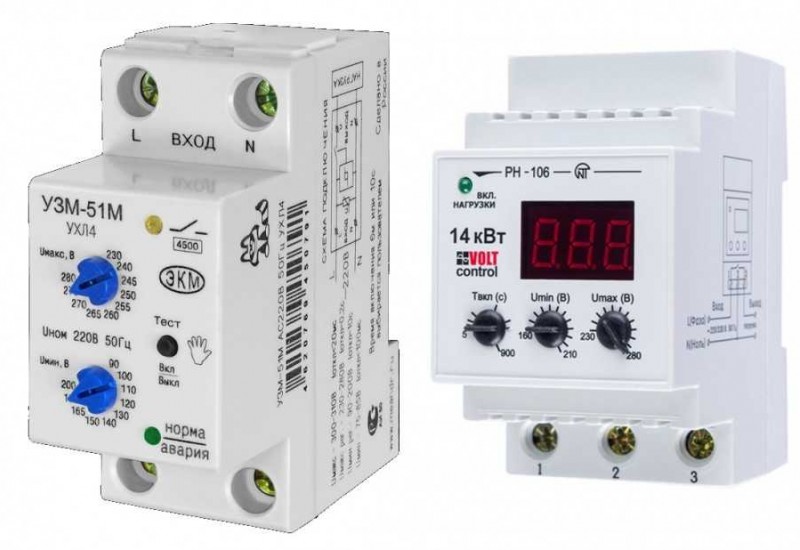

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Зачем нужен ограничитель переходных процессов и как работают реле?

Реле нуждаются в ограничителе переходных процессов, чтобы предотвратить возможность выхода из строя коммутационного устройства в цепи из-за индуктивного обратного хода. Он обеспечивает пропускание тока после отключения индуктора.

Замкнутый контур с обратным диодом

На рисунке выше показано, что полярность блока питания и диода противоположны друг другу. Таким образом, диод находится в обратном смещении, когда переключатель замкнут. Поскольку это обратное смещение, это не повлияет на схему, потому что диод не пропускает ток.

Обрыв цепи с обратным диодом

На рисунке выше показана разомкнутая цепь, в которой индуктивность поменяла полярность, а диод находится в прямом смещении. В этом варианте диод позволяет пропускать и рассеивать ток с той скоростью, которая необходима индуктивности. Добавление диода дает возможность прохождению тока.

Таким образом, катушка индуктивности должна создавать лишь небольшое падение напряжения для развития идеального протекания тока, поскольку диоды имеют почти нулевое сопротивление при прямом смещении. При таком построение схемы, коммутационное устройство не будет повреждено. Следовательно, когда переключатель разомкнут, обратная полярность катушки индуктивности будет соответствовать полярности диода и предотвратит скачок напряжения обратного хода.

Нормально открытая, нормально закрытая и общая клемма

• Нормально открытая (NO) клемма — подключите ваше устройство (например, светодиод или любую нагрузку) к этой клемме, если вы хотите, чтобы устройство было выключено, когда реле не запитано, и включено, когда реле запитано.
• Нормально замкнутая (NC) клемма — подключите к этой клемме, если вы хотите, чтобы ваше устройство было выключено, когда реле включено, и нормально включено, когда реле не запитано.
• Общая клемма — это терминал реле, к которому вы подключаете первую часть вашей цепи. Когда реле находится под напряжением, а переключатель замкнут, общая клемма и нормально разомкнутый контакт имеют непрерывность цепи. В другом случае, когда реле не запитано, а переключатель разомкнут, общая клемма и нормально замкнутый контакт имеют так же непрерывность цепи.
• COIL — клеммы, на которые вы подаете напряжение для последующего прохождения питания на катушки, которые в конечном итоге замыкают переключатель. Здесь полярность не важна. Любая из сторон может быть отрицательной или положительной. Однако при использовании диода полярность имеет значение.

Пример схемы с использованием реле SRD-05VDC-SL-C 5V

Контактный разъем (S) — является входом. Контакт (+) подключается к источнику питания +5V постоянного тока, а контакт (-) подключается к заземлению источника питания. Реле и светодиод будут работать при наличии высокого сигнала на входе (S). Диод на катушке реле предназначен для предотвращения ЭДС. Транзистор обеспечивает усиление по току, а небольшой входной ток может переключать относительно большой ток, необходимый для работы катушки реле.

Вы можете подключить вход S платы реле к любому из цифровых выходов Arduino Uno. В данном случае он подключен к выводу 13, который можно включать и выключать. Лампочка и аккумулятор на 12V подключены последовательно к общей клемме и нормально разомкнутым штыревым контактам на модуле реле. Реле сработает и включит лампочку, когда на выходе Arduino высокий уровень. Добавление другой лампочки к нормально замкнутому штыревому контакту реле приведет к попеременному миганию лампочек.

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 – 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН – 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Принцип работы контрольного устройства

Работает реле контроля напряжения по следующему принципу. Схема этого прибора сконструирована так, что электроэнергия постоянно поступает в него из сети. Элемент измеряет разность потенциалов, и если полученное значение находится в допустимых пределах, то встроенные в РКН ключи остаются открытыми, и поток электронов беспрепятственно поступает к потребителям.

Наглядно про реле на видео:

При возникновении перекоса фаз в цепи или появлении мощного импульса, вызванного ударом молнии или коммутацией, ключи мгновенно закрываются, происходит срабатывание устройства, и подача электричества в сеть прекращается. Это позволяет не допустить повреждения подключенных бытовых приборов. Процесс срабатывания занимает несколько миллисекунд.

После нормализации параметров потока электронов включается таймер задержки. Она предусмотрена схемой таких приборов, как кондиционеры, холодильники и морозильные камеры, и должна соблюдаться для их правильной работы.

Контрольные устройства регулируют время задержки, выдерживая нужный период. Когда запрограммированное время истечет, подача электричества возобновится в обычном порядке.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Что лучше: стабилизатор или реле

Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.

Дополнительные недостатки стабилизаторов электрического тока:

• повышенная стоимость;
• шум при работе;
• инертность при работе;
• не предусмотрена возможность регулировки параметров;
• большие габариты и масса.

Выбор между реле и стабилизатором.

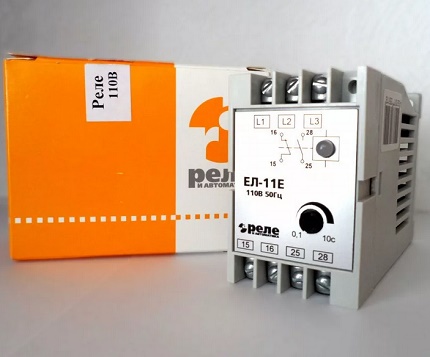

Отличие трехфазного реле от однофазного

Приборы, предназначенные для подключения к трёхфазной сети, обладают расширенным функционалом по сравнению с однофазными устройствами. При защите 3-фазного электрооборудования, кроме контроля уровня питающего напряжения, дополнительно осуществляется отслеживание следующих параметров:

• симметричность трёхфазной системы питания;
• разрыв цепи (обрыв) нулевого провода, при котором линейные напряжения остаются в норме, а фазные отсутствуют;
• порядок чередования фаз;
• в некоторых видах реле присутствует функция контроля частоты питающей сети.

Контроль симметрии осуществляется путём постоянного сравнения векторной разности фазных напряжений.

Наличие фактора симметрии важно для правильной работы 3-фазного оборудования – электродвигателей, трансформаторов. Крайний случай несимметричного режима проявляется при обрыве одной или двух питающих фаз

Работа двигателейв сети 380 вольт в неполнофазном режиме не допускается, так как это приводит к повреждению их обмоток. СтабЭксперт.ру напоминает, что опасность такого режима усугубляется тем, что в этом случае обычно не срабатывают токовые защиты.

Нарушение порядка чередования фаз влечёт за собой реверсивное (то есть, направленное в обратную сторону) вращение электродвигателей, что приводит как минимум к неправильной работе механизмов, нарушению технологического процесса, а то и к повреждению установок. Такой вид нарушения питания может возникнуть в двух случаях:

• ошибочное подключение фаз в распределительном шкафу или на клеммах электродвигателя, выполняемое самим потребителем;
• ошибка персонала сетевого предприятия, которая может произойти, например, при подключении кабельных вводов в распределительных устройствах подстанций после ремонта.

Поэтому ставьте соответствующий стабилизатор, который будет следить за «перекосом» параметров, либо реле трехфазного напряжения с контролем фаз (обзор моделей ниже). А о том, как выбрать стабилизатор напряжения 380в для дома, у нас есть отдельная статья.

Что касается частоты питающей электрической сети, причины её изменения, в основном, две:

• 1. Снижение частоты может наблюдаться в регионах с дефицитом генерируемой активной мощности, проще говоря, когда суммарная нагрузка потребителей превышает генерируемую станциями мощность. В некоторых регионах это нарушение носит системный и длительный характер.
• 2. Повышение частоты наблюдается реже, например, при кратковременных «набросах» мощности, обычно происходящих при отключении мощных высоковольтных ЛЭП. В эти моменты появляется избыток вырабатываемой генераторами электростанций мощности, что очень быстро устраняется действием системной автоматики, поэтому потребителя особенно не тревожит.

Следует ли отключаться от питающей сети при изменении частоты, решает сам потребитель, это зависит от того, насколько критично его оборудование к таким изменениям.

Цепи контроля реле напряжения должны быть постоянно подключены к питающей сети и при отключении нагрузки не должны отключаться вместе с ней. Это понятно, ведь если подключить цепи контроля после контактов исполнительного реле, то при первом же отключении контроль будет утрачен и автоматического повторного подключения не произойдёт.

Принцип работы реле напряжения

Конструктивно этот прибор выполнен в пластмассовом корпусе и предназначен для установки на din-рейку в электрощитах. Реле имеет электронную часть и электромеханическую.

Устройство реле напряжения

Электронный модуль предназначен для определения высокого и низкого аварийного порога напряжения и подачи сигнала на управляющий элемент. В аварийном случае управляющий сигнал поступает на электромагнитное реле, которое срабатывает и отключает напряжение сети.

Некоторые реле напряжения имеют возможность ручной установки нижнего и верхнего порога аварийного напряжения и времени включения сети прибором, после появления нормального сетевого напряжения.

Более дорогостоящие устройства могут иметь дисплей, для удобного чтения параметров сети. Эти приборы не предназначены для защиты от скачков напряжения вызванных ударом молнии. Для молниезащиты используются специальные ограничители напряжения.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

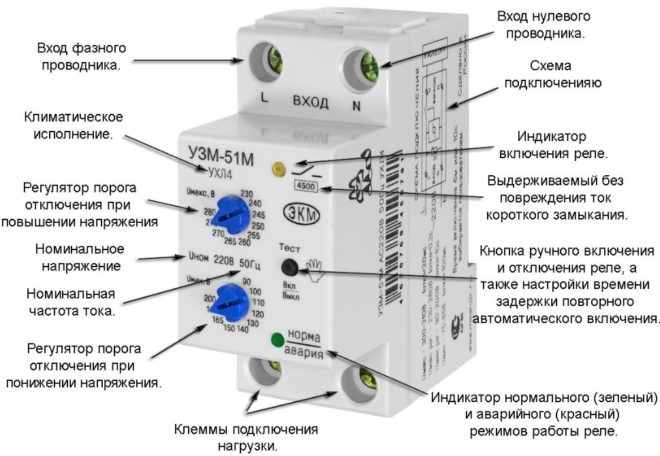

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

• простота монтажа;
• большие номинальные токи (до 63А);
• автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
• используется со всеми типами заземления;
• диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Зачем использовать реле напряжения

Мы поняли для чего нужно реле, но есть ли в нем практический смысл, даже если перепады никогда не происходили? Безусловно есть. Ведь его используют для предотвращения следующих обстоятельств:

• обрыв и попадание линейного провода на нейтральный: это грозит тем, что за ним обычно следует ток в 380 В;
• обрыв нейтрального провода: точно так же приводит к 380 В и зачастую «обычен» для всех многоквартирников;
• просадки электричества из-за большого расстояния;
• высокая нагрузка на фазы или подключения к мощному потребителю.

В совокупности и по отдельности все эти обстоятельства выступают потенциальной опасностью не только для электроприборов, потому как могут вывести их из строя, но и квартиры. Обусловлено это тем, что возможно возгорание.

Схема подключения реле напряжения V-Protektor DigiTop

Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин., а максимального – через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop – многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность.

Данное реле МР-63 и V-protektor проходили независимые испытания форумчан, отзывы средние.

Я постарался охватить в своей статье, наиболее распространенные устройства защиты от перепадов напряжения. Конечно, есть еще производители приборов для подобного рода защит, но информации об их применении очень мало.

Спасибо за внимание

Как проверить реле напряжения

При приобретении реле напряжения в электротоварах, вряд ли кто проверит вам его на работоспособность. Поэтому от продавца требуйте гарантии на прибор. Проверить реле напряжения можно на ЛАТРе (лабораторный автотрансформатор), которым вручную на выходе можно менять напряжение от 0 до 250 В.

Лабораторный автотрансформатор ЛАТР

Собрав схему подключения реле напряжения с лампочкой вместо нагрузки, ручкой автотрансформатора меняют напряжение от номинального в сторону нижнего и верхнего порогов аварийного напряжения, контролируя тестером момент выключения лампочки и определяют пороги напряжения срабатывания

Назначение реле напряжения

Согласно законодательству на поставку электроэнергии заключается контракт. Текст (и ГОСТ) прописывает номиналы, пределы параметров. Потребитель вправе требовать соблюдения условий договора, подать в суд. Право имеет, а прав окажется, у кого больше прав. Популярны поэтому в некоторых областях России реле напряжения.

Упрощенное сокращенное название приборов. Назначение – контролировать главный параметр сети. Напряжение сильно отклоняется от нормы, происходит отключение потребителя. В странах запада вопрос не стоит о  защите, выполняются договоры жестко.

Итак, теперь знаем: реле напряжения в случае эксцессов отключит оборудование, чем  отличается от прочих устройств: источников бесперебойного питания, стабилизаторов. Реле дешевы. Катушка медной проволоки с якорем, усилие размыкания рассчитано на ряд заданных условий. Источники бесперебойного питания в состав включают аккумуляторы, стабилизаторы напряжения строят на основе мощных трансформаторов, целых электронных конгломератов. Рядовому пользователю изыски ни к чему. Давайте перечислим особенности в едином списке, поясним необходимость применения реле напряжения:

Реле контроля напряжения

1. Реле опционально может работать с большой нагрузкой. Поскольку переключения происходят в нештатном режиме, ток велик без ущерба долговечности. Стабилизаторы, в особенности, источники бесперебойного питания имеют ограниченные возможности. Знает любой пользователь персонального компьютера.
2. Реле бесшумны, прочие устройства работают громко. Заметно в ночное время. Если с источниками бесперебойного питания мирятся, щелчки трансформаторов ощутимы, главное, могут звучать непрерывно при нестабильности напряжения сети.
3. Реле контроля напряжения исполняются в удобном корпусе, рассчитанном под установку на DIN-рейку в распределительный щит. Упрощает процесс эксплуатации, поскольку делает возможным централизованную защиту сразу квартиры. В то же время установить так просто источник бесперебойного питания или стабилизатор не удастся.

К достоинствам реле защиты отнесем некоторую долю автоматизации. Типичные образчики позволяют выставить задержку включения на случай вариаций напряжения сети в области порогового. В зависимости от уровня интеллекта оборудования алгоритм в каждом случае будет свой. Производители предоставляют пользователю возможность форсированного включения. Упало напряжения или поднялось выше нормы, но если вернулось быстро к фиксированному значению, не нужно ожидать срабатывания встроенного таймера. Необходимость в форсированном старте возникает при первом включении, оборудование не отличает режим от нештатной ситуации.

Реле напряжения является малогабаритным, сравнительно дешёвым и простым способом защитить своё оборудование от капризов сети. Отказ в функционировании – при определенных устройствах потребители электроэнергии легко выходят из строя. На просторах интернета обмусоливается тема «выгорания» нулевого провода. Полагаем, никто из читателей не сталкивался с такой дилеммой на практике, смысл: при обрыве упомянутого проводника напряжения соседних фаз между квартирами типичного жилого дома оказывается приложенным к бытовым приборам.

Образование обрыва

Иллюстрации иллюстрирует случае. Дом снабжается сетью трех фаз, напряжение относительно земли составляет 230 вольт. Меж ними падает 400 вольт. Типичная схема снабжения электричеством, рвется нулевой провод ниже распределительного щитка на площадке, меж соседними квартирами приложены 400 вольт. Когда приборы соседних обладают одинаковым сопротивлением, потребляя сравнимый ток, напряжение поделится поровну. Не сложно заметить: в результате у каждой окажутся 190 вольт. Ниже нормы, в большинстве случаев отсутствует непосредственная угроза. Аварию заметят, устранят, как представится возможность.

Другое дело, потребляемый ток отличается в разы. Образуется делитель напряжения с неравнозначными плечами, и в самом неблагоприятном случае к нагрузке квартиры может попасть чуть менее 400 вольт. Понятно, такая ситуация несет опасность для большей части оборудования. На Ютуб иллюстрируют при помощи видео, где сгорает лампочка накала. Здесь пригодится реле напряжения, выключающее питание. На каждые три фазы можно поставить два прибора, одна квартира может сэкономить.

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

• контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
• контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
• контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Подводя итоги

В заключение можно сказать, что на сегодняшний день реле напряжения стало не роскошью, на которую не стоит тратиться, а необходимым устройством, способным защитить от огромной дыры в бюджете в случае сильного скачка напряжения и выхода из строя бытовых домашних приборов. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Редакция Seti.guru будет рада ответить на ваши вопросы (если они появились по ходу прочтения) в обсуждениях ниже. Там же можно поделиться своим опытом в использовании подобного оборудования – он будет весьма полезен начинающим домашним мастерам. А напоследок предлагаем посмотреть короткое, но весьма информативное видео по сегодняшней теме.
