Что такое реле контроля напряжения и для чего его используют в домах и квартирах

Принцип работы

Принцип действия прибора заключается в самовозврате: реле отключается, когда срабатывает аварийный сигнал. При поступлении на механизм трехфазного напряжения, происходит проверка всех рабочих и контролируемых параметров.

Если при проверке все параметры оказались в норме, то включается встроенное электромагнитное реле. Если же контроль показал, что хотя бы один из параметров не соответствует норме, то механизм автоматически выключается. Затем после возвращения всех параметров в допустимую норму, устройство без задержек автоматически включается. Если же выключается не одна фаза, а две или три, то приспособление может отключиться без задержек.

Когда возникает какая-либо аварийная ситуация, нагрузка отключается устройством. Аварийные ситуации могут быть различные, например:

• пропала любая фаза;
• выход из дозволенных пределов уровня напряжения (симметричный или несимметричный);
• ошибочное подключение трехфазного питания, как результат – неправильное чередование.

Такой контроль с помощью подобной конструкции позволяет быстро и качественно защитить оборудование от опасных и аварийных режимов питания электрической сети, а также проконтролировать качество потребляемой электроэнергии.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Принцип работы

На самом деле, принцип довольно прост. Представьте, что ваш дом — это какое-то тело, есть специальная микросхема (иначе её называют микроконтроллер), выполняющая функции мозга и реле, которое контролирует передачу чего-либо в тело. И, если микросхема понимает, что напряжение вышло за допустимые рамки, она просто подает сигнал реле, которое тут же перекрывает доступ напряжения в сеть. Как только становится понятно, что напряжение вошло в допустимые рамки, реле получает сигнал на включение, возобновляя работу сети. Весь процесс занимает доли секунд, то есть при единовременном скачке напряжения вы не будете сидеть при свечах полдня, в надежде, что реле наконец-то подключит все обратно. Несмотря на достаточно сложный вид, такое реле — чрезвычайно простой в использовании и настройке прибор. Современные микропроцессоры позволяют не тратить слишком много времени на подготовку прибора и его непосредственное подключение. Кроме того, вы можете быть уверены, что выбранное вами реле полностью соответствует всем критериям — такие приборы тщательно проверяются на заводах-изготовителях. Вероятность брака крайне мала.

Существуют три основных вида реле. Они маркируются следующим образом: ЕЛ-11 (для источников и преобразователей электрической энергии. ), ЕЛ-12 (для трехфазных асинхронных промышленных двигаетей мощностью до 100 кВ). ЕЛ-13 (для трехфазных крановых асинхронных двигателей мощностью до 75 кВт).

Технические характеристики очень сильно зависят от вида реле. Далее будет представлен краткий список параметров:

Параметр ЕЛ-11 ЕЛ-12 ЕЛ-13 Номинальное линейное напряжение, В 100, 110, 220, 380, 400, 415 100, 200, 380 220,38 Срабатывание реле при обрыве хотя бы одной фазы срабатывает срабатывает срабатывает Срабатывание при обратном порядке чередования фаз срабатывает срабатывает Не срабатывает Время срабатывания (возможные пределы регулирования)о От 0,1 до 10 т 0,1 до 10 До 0, 15 Потребляемая мощность, Вт 4,5 4,5 4,5 Диапазон рабочих температур: От -40 до +40 для УЗ, УХЛ от -10 до + 45 для Т2, Т3 От -40 до +40 для УЗ, УХЛ от -10 до + 45 для Т2, Т3 От -40 до +40 для УЗ, УХЛ от -10 до + 45 для Т2, Т3 Температура хранения От -60 до +50 От -60 до +50 От -60 до +50 Габариты, мм 45х75х110 45х75х110 45х75х110 Масса, кг 0,3 0,25 0,3

Все это время мы не говорили о том, скольки фазное может быть реле. Как правило, описывается трехфазное, хотя существует и однофазное. Его используют в том случае, если сеть, которую вы собираетесь защитить — однофазная. Яркий пример — в квартиру входит трехфазная сеть. Казалось бы, можно подключить простое трехфазное реле. Но нет — лучше использовать три однофазных. Да, первый вариант тоже возможен, вот только при скачке напряжения отключатся сразу три фазы — а во втором случае вы «потеряете» только одну, в то время как остальные будут бесперебойно работать.

На многих реле есть специальные диоды, которые позволяют понять, работает ли прибор в данный момент. Есть контакт «Сеть» еще не замкнут, то горит зеленый диод. Ток в этом случае не поступает, и красная лампочка, обозначающая «Сеть» — не горит. Если на прибор подано напряжение, должна гореть красная лампочка. При значительном скачке напряжения красная лампочка погаснет, а регулятор выдержки питания просто выключится.

Цены на такие приборы очень разные — от одной до нескольких десятков тысяч рублей. Все зависит от фирмы, которая это реле изготовила. Если вы выбираете специальные реле на конкретное бытовое устройство, то оно не будет стоить больше пяти тысяч рублей.

Завершаем. Я вам подробно постарался ответить на вопрос: что такое реле контроля фаз. Пишите комментарии, буду рад прислушаться к вашему мнению. Посмотрите другие статьи и разделы на карте сайта. Всего доброго!

2 Промежуточное реле РПУ И снова здравствуйте. Я решил дать вам немного более узкого материала и открываю цикл

1 Коэффициент трансформации понижающих и повышающих трансформаторов Коэффициент трансформации трансформатора определяется отношением количества витков

4 Схема подключения реверса электродвигателя с помощью пускателей Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно

Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.

Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!

Общее устройство реле напряжения

Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус. Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.

Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.
Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники.

Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.

Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.

Технические характеристики переключателя фаз

Теперь более подробно разберем технические характеристики и параметры реле выбора фаз (переключателя фаз) ПФ-431. Вот они:

Технические характеристики переключателя фаз пф-431

Максимальное допустимое фазное напряжение – 400 В. Это говорит о том, что напряжение на любом входе может повышаться с 230 до 400 В. Иначе говоря, при обрыве нуля и 100% перекосе фаз, когда вместо фазного на входе появится линейное напряжение, реле не выйдет из строя. Также это спасёт устройство при неправильном подключении, когда например на L1 будет одна фаза, а на N – другая фаза.

Напряжение питания – 3х230 В, 50 Гц. То есть, между нейтральным (нулевым) проводом и любым фазным входным для нормальной работы должно быть 230 В.

Максимальный коммутируемый ток – 16 А АС1. Тут имеется ввиду максимальный ток через контакты внутренних реле при чисто активной нагрузке. При реальной нагрузке, которая всегда активно-реактивная, максимальный ток должен быть меньше.

Максимальный ток катушки контактора – 3 А АС15. Этот параметр не совсем понятен (какой контактор?), имеется ввиду тот контактор, который будет подключен для усиления (эту схему рассмотрим ниже). Также это относится к любой реактивной нагрузке (холодильник, кондиционер). При превышении этого тока переключатель фаз будет работать, но его ресурс будет уменьшен.

Порог отключения – нижний 180 В, верхний 253 В. Эти пороги, в отличии от реле напряжения, не регулируются, и установлены на заводе. То есть, загрубить реле и подать пониженное напряжение в дом, если очень нужно, не получится. Но о байпасе ниже)

Время реакции – по нижнему порогу 1-15 с, по верхнему 0,3 с. Нижний порог можно менять регулятором на передней панели, а верхний порог, более критичный установлен минимальным, и определяется инерционностью электрической схемы. Кстати, при использовании контактора реакция по верхнему порогу будет примерно в 2 раза дольше.

Время переключения – 0,3 с. Это время от момента принятия решения на переключение до момента появления на выходе напряжения хорошей фазы. Минимальным это время может быть в случае, когда напряжение рабочей фазы пересекает верхний порог. Тогда придётся подождать 0,3+0,3=0,6 секунд.

Время реакции (ускоренное) при U<100B – <0,3 с, при U>300B – <0,1 с. Это время реакции при существенно быстром и значительном изменении напряжения. Это время на нижнем пороге уже не зависит от положения регулятора, на верхнем тоже уменьшено, видимо за счет программных решений.

Время восстановления – 10 с. Это время после ускоренной реакции либо после включения питания, нужное для загрузки программы.

Гистерезис – 5 В.  Полезная штука, позволяет уменьшить количество ненужных срабатываний реле при колебаниях напряжения вблизи порогов.

Ещё скажу про коммутационную износостойкость. Понятно, что больше всего будет переключаться первая фаза, а меньше всего – третья. Поэтому можно предположить, что первое реле первой фазы быстрее износится. Также на износ контактов реле существенно влияет значение и характер коммутируемого тока.

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

Щиты силовые (ЩС)

ЩС (Щит силовой) — это система, созданная для ввода/вывода и контроля расходуемой энергии, защищающая также от коротких замыканий и утечек тока.

Главные функция ЩС:

• обеспечение электроприборов необходимым напряжением (320220 В).
• разделение цепи питания на участки, предотвращая возникновение коротких замыканий и перегрузок на каждом участке.
• предохранение кабеля от замыканий и перегрузок.

Силовые щиты применяются как на крупных промышленных объектах, так и в частных домах.

В комплектации ЩС для частных домов присутствует основной выключатель (рубильник), который, при необходимости, сможет обесточить дом. Так же присутствуют счетчик и предохранители (автоматы).

Сам щиток представляет собой металлический/пластиковый шкаф с дверью, содержащий в себе вышеперечисленное оборудование.

Его следует располагать около входа, прочно закрепив, чтобы не подвергать его силовым встряскам. Место должно быть сухим, без отопительных приборов.

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Виды реле тепловой защиты

Существует несколько видов реле для защиты электрических двигателей от обрыва фаз и токовых перегрузок. Все они отличаются конструкционными особенностями, типом используемых МП и применением в разных моторах.

ТРП. Однополюсный коммутационный аппарат с комбинированной системой нагрева. Предназначен для защиты асинхронных трехфазных электромоторов от токовых перегрузок.

Применяется ТРП в электросетях постоянного тока с базисным напряжением в условиях нормальной работы не больше 440 В. Отличается устойчивостью к вибрациям и ударам.

РТЛ. Обеспечивают двигателям защиту в таких случаях:

• при выпадении одной из трех фаз;
• асимметрии токов и перегрузок;
• затянутого пуска;
• заклинивания исполнительного механизма.

Их можно устанавливать с клеммами КРЛ отдельно от магнитных пускателей или монтировать непосредственно на ПМЛ. Устанавливаются на рейках стандартного типа, класс защиты – IP20.

РТТ. Защищают асинхронные трехфазные машины с короткозамкнутым ротором от затянутого старта механизма, длительных перегрузок и асимметрии, то есть перекоса фаз.

ТРН. Двухфазные коммутаторы, которые контролируют пуск электроустановки и режим работы мотора. Практически не зависят от температуры внешней среды, имеют только систему ручного возврата контактов в начальное состояние. Их можно использовать в сетях постоянного тока.

РТИ. Электрические переключающие аппараты с постоянным, хоть и небольшим потреблением электроэнергии. Монтируются на контакторах серии КМИ. Работают вместе с предохранителями/автоматическими выключателями.

Твердотельные токовые реле. Представляют собой небольшие электронные устройства на три фазы, в конструкции которых нет подвижных частей.

Функционируют по принципу вычисления средних значений температур двигателя, осуществляя для этого постоянный мониторинг рабочего и пускового тока. Отличаются невосприимчивостью к изменениям в окружающей среде, а потому используются во взрывоопасных зонах.

РТК. Пусковые коммутаторы для контроля температуры в корпусе электрооборудования. Используются в схемах автоматики, где тепловые реле выступают в качестве комплектующих деталей.

Важно помнить, что ни один вид из выше рассмотренных приборов не является пригодным для защиты цепей от короткого замыкания. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке

Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке.

Электрооборудование может перегореть еще до начала срабатывания реле. Для комплексной защиты их нужно дополнять предохранителями или компактными автоматическими выключателями модульной конструкции.

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

• увеличение срока службы двигателя;
• сокращение дорогостоящего ремонта или замену мотора;
• уменьшение времени простоя из-за дефектов двигателя;
• снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

• Мигающие цифры указывают на отсутствие напряжения в сети.
• Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
• Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
• Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Трехфазное УЗО

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

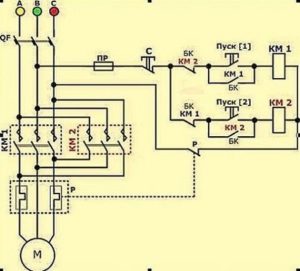

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

1. Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
2. Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
3. Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.

Реле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения.  Почему?

• Во-первых, этот вид обладает широким диапазоном настроек.
• Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейку

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Для чего используют реле контроля фаз и напряжения

Основная задача этих агрегатов — обеспечение безопасного использования устройств, потребляющих электроэнергию. Реле устанавливают для защиты дорогостоящих трехфазных потребителей переменного тока. Например, систем кондиционирования, электродвигателей, насосов, нагревателей.

Также использование реле актуально для систем АВР («Автоматического Включения Резерва»), пожарных и охранных систем, коммутации преобразовательного оборудования. Чаще всего можно увидеть подобные устройства на строительных и производственных объектах. Однако и в быту они используются активно: для защиты электрических котлов отопления, домашних станков и всех остальных приборов, которые не должны пострадать от проблем с напряжением.

Характеристики

Ниже приведены основные характеристики реле.

1) Рабочие напряжения:

• EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
• ЕЛ12 -100 V, 200V, 280 V
• ЕЛ13 – 220 V, 380 V

2) Предел срабатывания реле.

а) При симметричном снижений напряжений на фазе:

• EЛ11 – 0.7 * Uфн
• ЕЛ12 – 0,5 * Uфн
• ЕЛ13 – 0,5 * Uфн

б) При разрыве 1-ой или более фаз:

Срабатывают все виды реле.

в) При неправильном чередования фаз

• ЕЛ11,ЕЛ12 – срабатывают
• ЕЛ13 – не срабатывает

3) Время задержки (срабатывания) в секундах

• ЕЛ11,ЕЛ12 – 0,1 до 10
• ЕЛ13 – не более 0,15

4) Рабочие температуры:

• ЕЛ11,ЕЛ12 – -40до +40 С
• ЕЛ13 – – 10 до +45 C

5) Температура хранения от -60 до +50

6) Масса устройства

• ЕЛ11,ЕЛ13 – 0,3  кг
• ЕЛ12 -0,25  кг

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

• увеличение срока службы двигателя;
• сокращение дорогостоящего ремонта или замену мотора;
• уменьшение времени простоя из-за дефектов двигателя;
• снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.
