Естественная вентиляция: выбираем проветриватель с рекуперацией тепла

Минусы рекуператора в частном доме

Если говорить об отрицательных характеристиках, то здесь нужно выделить следующее:

• Рекуператор висит на стене, а значит, занимает место. Внутрення конструкция есть у любого элемента, а размер уже будет отличаться. Но на вертикальной конструкции блок всё равно будет присутствовать.
• Уровень шума. Если в стандартной схеме можно сделать беззвучный режим работы, то с рекуператорами это сделать сложнее.
• Непрямая интеграция для умного дома. Это выполнить абсолютно невозможно. Исключение составляет лишь использование модулей.
• Нет возможности организации эффектной вентиляции для огромных помещений. Предел для установки – это 300 квадратных метров. Если площадь превышает, то лучше обратиться к центральным системам, которые будут работать эффективнее.
• Стоимость на профессиональные модели слишком высока.

Классификация рекуператоров

Основные отличия устройств заключаются в принципах движения теплоносителей, конструктивных особенностях и предназначении. То типажу рекуператоры могут быть:

1. Пластинчатыми.
2. Роторными.
3. Водными.
4. С размещением на крышах.

Пластинчатые

Самая популярная разновидность, благодаря низкой цене и достойной эффективности, – это пластинчатый рекуператор для вентиляции воздуха. Строение теплообменного агрегата в средине устройства имеет вид одной или нескольких медных, алюминиевых, пластиковых либо прочно целлюлозных пластин, закреплённых в статическом состоянии. Процесс движения воздуха по кассетам происходит без смешивания с одновременным охлаждением или подогревом потоков.

Отличительной особенностью этого типа рекуператоров является компактность и надёжность. Устройства практически не выходят из строя. Функционирование осуществляется без использования электроэнергии и это его большой плюс. Главный недостаток этого типа аппаратов – неработоспособность при сильных морозах из-за обмерзания вытяжки и невозможности осуществления влагообмена (замерзание конденсата в вытяжных каналах).

Образец пластинчатого рекуператора воздухаИсточник vents-mag.com.ua

Роторные

Работа осуществляется от электричества, благодаря которому производится вращение лопастей роторов (одного либо двух) и движение воздухопотоков. Чаще всего, роторный рекуператор воздуха бывает цилиндрической формы при наличии плотно установленных пластин и барабана в средине. Вращаются они благодаря движению воздуха, исходящего комнатного и входящего уличного. Этот тип отличается большими размерами, однако и производительность их существенно выше, сравнительно с пластинчатыми. Поэтому покупка этого типа устройств в частный дом нерентабельна, они больше подойдут для больших объёмов, подобных больнице, ресторану, торговому центру, концертному залу. Главные недостатки – дороговизна содержания, энергозатратность, громоздкость, стоимость покупки, необходимость наличия вентиляционной камеры.

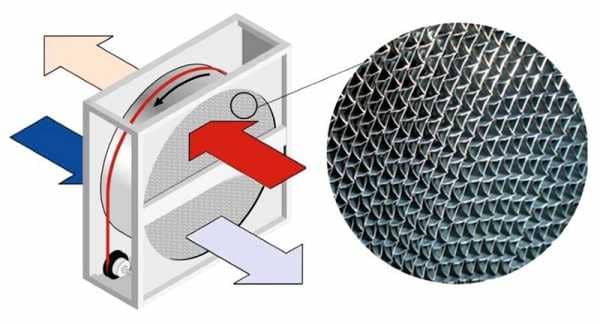

Внешний вид роторного рекуператораИсточник mozfiles.com

Водный

Принцип работы водного рекуператора сводится к переносу энергии тепла к теплообменному элементу посредством воды либо другой жидкости (антифриз и др). Производительность этого типа аппаратов сходна с пластинчатыми рекуператорами, однако работает по принципу водной отопительной системы. Слабые стороны – низкий КПД и потребность в частом техобслуживании.

Пример жидкостного рекуператораИсточник teploobmenik.ru

Устройства, с размещением на крышах

Главное достоинство этого типа устройств – экономия внутреннего пространства помещения. КПД его не превышает 68%, но зато эксплуатационные затраты отсутствуют практически полностью. Недостаток такого устройства – проблематичность монтажа и необходимость сложной процедуры крепежа. Этот рекуператор использовать для дома не рационально, чаще его применяют на объектах промышленной направленности.

Вывод вентиляции на крышеИсточник yandex.net

2. Ventmachine Satellite

Потребительский рынок долго присматривался к данному прибору. Покупателей смущала достаточно высокая цена и отсутствие отзывов.  За прошедший год Ventmachine Satellite перестал быть «тёмной лошадкой», заявив о себе, как о производителе лучшего оборудования среди децентрализованных систем вентиляции. Конструкторам торговой марки удалось создать наиболее оптимальную установку из представленных в рейтинге. Несмотря на повышенную мощность, система покорила пользователей своей бесшумной работой. Очевидный плюс  “Сателлита” — возможность разводки притока по всем комнатам квартиры. Это позволяет ему заменять сразу несколько более дешевых приборов. Использование европейских комплектующих позволило производителю заявить очень солидный, 5-летний гарантийный срок эксплуатации.

Преимущества и сильные стороны Ventmachine Satellite (по отзывам покупателей)

• Высокая производительность прибора — 270 куб в час;
• Репутация самого тихого бытового приточного оборудования российского рынка. Максимальный шумовой фон — 31 ДБ, минимальный недоступен слуху, составляя 21 ДБ;
• Высокий коэффициент понижения уличного шума превышает уровень 40 ДБ;
• Наличие фотокаталиптического блока позволяет прибору отфильтровывать запахи свалок и загазованных автомагистралей. (Плохо справляется только с запахом табака);
• Возможность разводки притока по комнатам, позволяет “Сателлиту” заменить сразу несколько приточных установок;
• Расширенный функционал прибора позволяет ему контролировать уровень углекислоты, влажности и других климатических параметров. Имеются противопожарные датчики;
• В жаркое время года, может пригодиться опция подключения канального кондиционера;
• Возможность интеграции в систему климатконтроля “Умный Дом”;
• Легкость в обслуживании;
• Весь блок оборудования размещается на наружной стене здания;
• Корпус прибора изготовлен из нержавейки и рассчитан на неограниченный срок эксплуатации;
• Производитель обещает 15 срок работы прибора, при использовании качественных комплектующих;
• Торговая марка лидирует среди конкурентов, предлагая 5-летнюю гарантию производителя;
• Возможность индивидуальной комплектации при покупке прибора.

Недостатки и слабые стороны Ventmachine Satellite

• Высокая цена самого прибора и стоимости монтажных работ;
• Приличная стоимость обслуживания;
• Отсутствие температурных регулировок подачи воздуха в различные комнаты. В каждое помещение Satellite способен подавать воздух только одинаковой температуры.

Как действует рекуператор

Простыми словами работу устройства можно объяснить так: происходит накопление теплоты от исходящих потоков воздуха и сообщение их с приточными массами. Высокие показатели КПД этого процесса позволяют снизить траты на отопление, вместе с тем подавая свежие потоки тёплого воздуха в помещения.

Система рекуперации воздуха обусловлена двумя принципами:

1. Вывод отработанных потоков из дома происходит по керамической восстановительной камере, нагревающейся при этом. Отдача тепловой энергии при этом достигает до 97%. Это нагревание порождает автоматический запуск режима притока свежести.
2. Входящие струи свежести проходят по смежным камерам керамической восстановительной системы, нагреваются от сохранённого тепла и попадают в помещение уже подогретыми. При остывании регенератора происходит включение режима вытяжки у вентилятора.

Такой принцип воздухообмена существенно экономит использование любых видов топлива (жидких, твёрдых, газообразных), при этом обеспечивает достаточный комфорт для проживания.

Принцип действия рекуператораИсточник ventus.kiev.ua

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Виды рекуператоров

На сегодняшний день применяются рекуператоры следующих конструкций:

Пластинчатый

Это самый обычный пластинчатый теплообменник: несколько пластин собраны в стопку и разделены прокладками так, что между ними образуются каналы с чередующимся направлением.

Воздуховоды подсоединяются по двум смежным сторонам, так что входящий воздух движется, к примеру, через четные зазоры между пластинами, а отходящий — через нечетные.

Потоки воздуха разделяются на множество тонких слоев, чем обеспечивается эффективный теплообмен.

КПД пластинчатого рекуператора составляет примерно 60%.

У данного теплообменника есть ряд преимуществ:

• очень простая конструкция;
• нет взаимного движения между деталями, а значит и износа вследствие трения;
• устройство работает абсолютно бесшумно;
• не требует затрат энергии;
• имеет компактные размеры.

Данный вид рекуператоров отличается низкой стоимостью.

Коаксиальный

Изготавливается так:

1. В трубу большого диаметра помещается множество тонких трубок, объединенных на входе и выходе коллекторами.
2. Через большую трубу пропускается исходящий воздух, через тонкие — входящий (уличный).

Как видно, принцип действия тот же, что у пластинчатого, но коаксиальный можно сделать очень длинным и тем самым увеличить площадь контакта между потоками.

Прочие достоинства такие же, как у пластинчатого.

И коаксиальный, и пластинчатый рекуператоры имеют важный недостаток: при сильном морозе влага в отводимом потоке конденсируется и тут же превращается в лед. Устраняют обледенение двумя способами:

• временно направляют холодный входящий воздух по байпасу в обход рекуператора, давая ему возможность отогреться;
• устанавливают электрообогреватель, который включается автоматически по сигналу датчика давления (оно увеличивается перед рекуператором из-за образования ледяной пробки).

Владельцы частных домов могут решить эту проблему более рационально: забор воздуха нужно осуществлять через длинную трубу, закопанную в грунт, который ниже глубины промерзания всегда имеет плюсовую температуру.

Сегодня некоторые производители предлагают пластинчатые рекуператоры с пластинами-мембранами, которые обладают высокой паропроницаемостью. Благодаря этому свойству, обеспечивается увлажнение поступающего свежего воздуха.

Но при покупке такого рекуператора следует учесть, что при обледенении пропитанная паром мембрана растрескается. Кроме того, поры мембраны довольно быстро забиваются пылью, так что эффект увлажнения, за который берут дополнительные деньги, имеет место лишь в самом начале эксплуатации.

Роторные

В таком рекуператоре также имеется обойма из пластин, только она вращается, так что каждая сторона пластины попеременно оказывается то во входящем потоке, то в исходящем. При этом она сначала нагревается, потом отдает полученное тепло входящему воздуху.

У роторных рекуператоров полно недостатков:

• большие размеры;
• для вращения пластин требуется электричество;
• трущиеся детали со временем изнашиваются;
• устройство издает шум;
• более высокая, по сравнению с пластинчатым рекуператором, стоимость;
• потоки воздуха не изолированы друг от друга, так что на приточке обязательно нужно устанавливать фильтр.

Роторный вариант

Но зато у роторных моделей есть очень важное преимущество: проблема обледенения решается простым уменьшением скорости вращения дисков.

Кроме того, из-за сообщения потоков в помещение частично возвращается пар, что делает воздух в нем менее сухим. КПД таких устройств составляет 80%.

С циркулирующим теплоносителем

Такой рекуператор похож на контур отопления: один радиатор устанавливается в вытяжном канале, второй — в приточном, а между ними циркулирует теплоноситель. Недостатки следующие:

• возможны утечки теплоносителя;
• система усложнена и дорого стоит из-за наличия циркуляционного насоса;
• для работы требуется электроэнергия.

Приточно-вытяжная установка Климат-035 с жидкостным рекуператором

Но зато радиаторы можно установить на любом отдалении друг от друга, так что вытяжной и приточный каналы не обязательно прокладывать рядом.

Фреоновый

Здесь также имеется контур с двумя радиаторами, но циркуляционный насос не требуется. Работает рекуператор так: фреон в нижнем радиаторе, расположенном в вытяжном канале, закипает, испаряется и в виде пара поднимается в радиатор, расположенный в приточном канале; здесь он отдает полученное тепло и конденсируется, после чего стекает в жидком виде обратно в нижний радиатор.

Преимущество в сравнении с предыдущим вариантом — в энергонезависимости. Но такой рекуператор может работать только в определенном диапазоне температур. Кроме того, вытяжной канал должен обязательно располагаться ниже приточного.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

• увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
• увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
• проектировать большие объёмы выходящего воздуха, чем входящего;
• использовать теплоизолирующие материалы хорошего качества;
• тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
• вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
• если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

1. включаем прибор, выжидаем некоторое время;
2. градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
3. вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
   • Тр – температура на выходе рекуператора;
   • Ту – температура на входе, с улицы;
   • Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Знакомство с оборудованием

Незнакомое слово «рекуператор» происходит от латинского «recuperatio», которое означает «возвращение». В нашем случае это часть тепла зимой или прохлады летом. Роторный рекуператор, как и его пластинчатый «коллега», совершает теплообмен: передает тепло от выходящего отработанного воздуха приточному холодному. Или, наоборот, забирает часть тепла от входящего, смешивая его с комфортными прохладными исходящими массами. Результат его рекуперативной зимней «деятельности» — снижение затрат на электроэнергию, тратящуюся на отопление помещений.

Устройство

Все приборы отличаются конструктивно, призваны выполнять свои задачи, которые в большей степени отличаются масштабами. Если сравнивать два популярных вида устройств — роторный и пластинчатый рекуператор, то последний предназначается для небольших помещений. Первый, герой этой статьи, способен справиться с более серьезной задачей — сделать комфортным помещение достаточно большой площади.

Рассматриваемый теплообменник состоит из стального оцинкованного (алюминиевого для небольших моделей) корпуса, ременного привода и ротора. Основа прибора — барабан, вращающийся с помощью двигателя. Этот цилиндр сделан из двух видов алюминиевой фольги: гладкой и гофрированной (60-120 мкм). Они намотаны друг на друга. В состав роторной конструкции входят осевые подшипники, датчик для контроля вращения ротора, а также уплотнительная лента, изолирующая воздушные потоки.

Внутри барабана располагаются каналы — коаксиальные и треугольные. Его устанавливают перпендикулярно движению воздушных масс. Исходящий воздух оставляет тепло в том секторе ротора, через который проходит. Вращаясь, прибор передает тепловую энергию приточным массам, а сам нагретый сектор охлаждается.

Характеристики

КПД роторных рекуператоров — 70-85% (87%). Помимо сохранения тепла устройства выполняют еще одну работу: они передают влагу. Для помещений, где постоянно повышен (или понижен) уровень влажности, такое дополнительное оборудование — наилучший вариант.

Полностью изолировать исходящие и входящие потоки друг от друга невозможно технически. Но такую задачу не ставят, потому что смешивается всего около 5%, либо цифра эта немногим больше. Есть возможность изменять скорость вращения теплообменника: для регулировки продуктивности используют преобразователи частоты.

Роторные конструкции более эффективны, чем их пластинчатые соперники, но из-за сложности конструкции и более высокого КПД стоят они совсем недешево. Однако оборудование, благодаря высокой эффективности, окупается за 1-2 года. Его устанавливают в качестве дополнительного элемента вентиляционной системы в помещениях средней площади: в гаражи, офисы, частные дома, на небольших складах.

Ballu Air Master Platinum

Падение продаж фиксируется у вентоборудования Ballu Air. Установка, недавно находившийся вверху рейтинга, сегодня замыкает ТОП-10. Причина — проявившиеся в ходе эксплуатации недоработки и непродуманности конструкции. В текущем году ожидается презентация новой серии приточных мультикомплексов, в которой будет учтены ошибки модели 2 BMAC-300.

Достоинства и  плюсы Ballu Air Master 2

Сохраняя свою привлекательность для покупателей, Master 2 имеет:

• Креативный стильный дизайн;
• Полноценную систему климат-контроля;
• Расширенный набор опций включает арамокапсулу, генератор холодной плазмы, ультрафиолетовое облучение;
• Возможность интеграции с системами контроля СО2 и подключения Wi-fi;
• Модульная конструкция фильтрующего устройства позволяет комбинировать состав фильтров;
• Имеется возможность установки фильтров других производителей. Проконсультировавшись со специалистом, можно поставить сторонний фильтр, увеличив производительность установки до 250 куб/ч;
• Ballu Air Master 2 может использоваться как обычный рециркулятор — очиститель воздуха;
• Благодаря опции подмешивания комнатного воздуха, установка экономно расходует электричество зимой;
• Подключается к воздуховодам Ø 100 и 125 мм;
• Длинный шнур питания — 3 м;
• Большое количество обслуживающих сервисов;
• 2-х летняя гарантия производителя.

Недостатки, слабые стороны Ballu Air Master

• Отсутствует техническая возможность установки прибора впритык к потолку/подоконнику;
• Нельзя смонтировать прибор впритык к полу;
• Из-за выдува воздуха снизу, приходится вешать прибор повыше;
• Цена Ballu Air Master далеко не всем доступна.

Виды системы

Конструкция рекуператоров разных видов имеет существенные отличия, но все подобные устройства обеспечивают нагрев поступающего в помещение воздуха за счет тепла выдуваемых загрязненных воздушных масс. При этом, рекуператор должен предотвращать смешивание воздушных потоков.

Пластинчатый рекуператор

Конструкция такого устройства является максимально простой. Две камеры теплообменника отделяются одна от другой небольшой пластиной, которая обеспечивает эффективный теплообмен между воздушными потоками.

Пластинчатая модель

Одним из основных параметров такого прибора является КПД, который зависит от таких факторов, как:

• время и площадь теплообмена между воздушными потоками;
• теплопроводности материала.

Увеличить эффективность теплообмена можно при помощи установки дополнительных нагревательных элементов:

1. КПД современного рекуператора должен составлять приблизительно 70-80 %.
2. Однако добиться таких показателей в частном доме совсем несложно.
3. Очень эффективным будет дополнительное использование грунтового теплообменника.

Роль грунтового теплообменника

Грунтовой теплообменник представляет собой пластиковую трубу, которая прокладывается на 50 метров от дома на глубине приблизительно 2 метра, и имеет некоторые нюансы:

• забор воздуха с использованием системы грунтового теплообменника позволяет существенно увеличить эффективность вентиляции с рекуперацией тепла;
• такая конструкция помогает избежать образования льда и конденсата на теплообменнике вентиляционной системы;

Обратите внимание! Грунтовой теплообменник позволяет снизить перепад температур между приточным и выходящим потоком воздуха. если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

Совет! Если в вентиляционной системе такой конструкции нет, то можно использовать калориферы для нагрева воздуха, а также датчики температуры и систему автоматики.

в такой ситуации воздух чрезмерно низкой температуры будет нагреваться за счет специализированных устройств.Обеспечивает поддержание оптимальной температуры воздуха в течение года

Статья по теме:

Обратный клапан на вентиляцию служит для предотвращения попадания различных запахов в дом. В статье мы попробуем понять, что он собой представляет, как устроен, виды устройств, и насколько сложно его установить у себя в жилище.

Децентрализованные рекуператоры

В многоквартирных домах для воздухообмена в помещениях рационально использовать более компактные устройства. В таких ситуациях отлично подходят децентрализованные рекуператоры.

Конструкции очень компактные, а установить их можно совершенно незаметно под подоконником, на боковой части окна или на откосе оконного проема. Рекомендуется обязательно использовать при установке в помещении пластиковых окон. Рекуператор совершенно не влияет на температуру воздуха в помещении.

«Воздушная форточка»

Роторные рекуператоры

Рекуператоры роторного типа являются самыми эффективными. Их конструкция проектируются таким образом, что входящий и исходящий потоки воздуха, не смешиваясь между собой, обеспечивает вращение специализированного механизма.

Роторный рекуператор тепла в системах вентиляции
Статья по теме:

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Из-за силы вращение происходит нагревание теплообменника со стороны входящего воздушного потока, что обеспечивает дополнительный нагрев. КПД таких устройств составляет 80-90 %.
