Регулировка реле давления воды для насоса и устранение неисправностей собственными силами

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Особенности конструкции и принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Принцип действия этого прибора следующий:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Параметры линейного компрессора

Для данного устройства наиболее важны параметры холодопроизводительности, развиваемой мощности и рабочего давления. В среднем последний показатель у большинства моделей колеблется в пределах 2–4 атмосфер. Этот уровень давления оптимален для нормальной циркуляции фреона по системе охлаждения.

Многие производители снабжают свою технику специальными регуляторами давления для того, чтобы удерживать его на нужном уровне и не допускать разрыва труб охладительной системы.

Если же говорить о холодопроизводительности, то данный показатель неразрывно связан с мощностью прибора и марки хладагента, который он использует. Холодопроизводительность измеряется в килокалориях в час, и у многих холодильников, использующих фреон с индексом R12 (например, у некоторых моделей LG), составляет от 45 до 150 ккал/час в зависимости от электрической мощности устройства.

Справка. В своё время линейный компрессор считался довольно энергоэкономичным, однако сегодня пальму первенства в этом негласном состязании однозначно удерживают устройства инверторного типа. Поскольку они работают, никогда не выключаясь (а именно в момент включения на двигатель холодильного агрегата приходится наиболее серьёзная нагрузка), ресурс их гораздо выше, а расходы энергии – ниже.

Впрочем, этот положительный момент легко нивелируется стоимостью за модель холодильника с инверторным типом компрессора.

Для того чтобы выяснить, исправно ли работает компрессор, мастера по ремонту используют мультиметр. Подключая его между обмоткой катушки и корпусом, они замеряют сопротивление обмотки. Отклонение от нормы в большую сторону указывает на повреждения обмотки, а в меньшую – на имевшее место короткое замыкание в системе. Поскольку обмотка может иметь разный исходный материал и структуру, значение нормального сопротивления у неё для каждой модели может быть разным.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

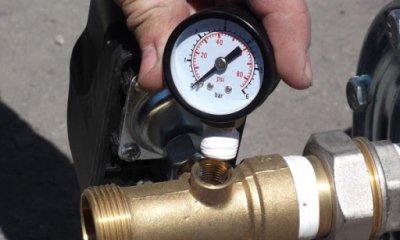

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора

Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Как настроить?

Как только реле давления будет установлено, необходимо провести его регулировку. От того, насколько правильно будет выполнена эта процедура, будет зависеть эффективность работы устройства и непрерывность подачи воды потребителю. На первом этапе настройки необходимо включить устройство и дождаться инициации автоматического отключения. Далее, нужно снять крышку и приослабить гайку на большой пружине.

Затем требуется выставить минимальный уровень давления, при котором реле включения насоса будет срабатывать. Уменьшение давления достигается вращением гайки против часовой стрелки, и наоборот. Устанавливая верхний уровень, нужно учитывать, что это значение должно быть не меньше, чем на 10% ниже уровня давления пустого гидробака. В противном случае резиновая мембрана гидроаккумулятора будет оказываться под очень большим давлением, в результате чего быстро придёт в негодность и потребует замены.

Далее, требуется открыть кран, опустошить систему и при помощи манометра посмотреть, при каком значении давления сработает автоматика. При необходимости следует произвести корректировку и отрегулировать давление ещё раз. Заключительным этапом настройки будет выставление уровня давления, при котором насосное оборудование отключается. В этом случае в качестве регулятора выступает уже малая гайка, подкручивая или ослабляя которую нужно добиться необходимых параметров.

Иногда в процессе работы реле может выясниться, что выставленные настройки категорически не подходят для конкретного водопровода. В этом случае настройка производится уже не согласно прилагаемой к прибору инструкции, а по факту. Важным условием при проведении коррекционной регулировки должно стать соблюдение интервала между нижним и верхним значениями. Величина этого интервала должна составлять 1,2-1,6 бар.

Регулировка электронных реле выполняется гораздо проще. Ввиду отсутствия регулировочных пружин настройка прибора производится посредством подтягивания специальных винтов, расположенных на корпусе устройства. При первом запуске электронные модели начинают работать не сразу. Потребуется примерно 15 секунд для того, чтобы реле смогло настроиться. Выключение насоса тоже происходит с задержкой. Это следует учитывать при использовании электронных устройств и не переживать по поводу того, что реле сломалось.

Особенности эксплуатации насосных станций

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

1. Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
2. Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
3. Место установки станции должно быть сухим и теплым.
4. Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
5. Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы насосной станции, а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности гидроаккумулятора водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Главные элементы реле – две пружины установки параметров давления, реагирующая на напор воды мембрана с металлической вставкой и контактная группа 220 В

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

1. Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
2. Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
3. Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

В техпаспорте на реле давления для гидроаккумуляторов указываются заводские настройки, на которые регулирующие пружины изначально выставлены, – практически всегда эти установки приходится менять на более подходящие

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

• максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
• диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
• максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка рассматриваемого реле давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

Основные правила установки параметров

В новом оборудовании обычно установлены заводские настройки, однако лучше их проконтролировать.

Так как в случае поломки новой системы водоподачи (при неправильно установленной начальной регулировке) есть возможность отказа от использования оборудования и возврат финансов.

Перед настройкой следует знать рекомендуемые параметры для установления допустимого давления. Его вычисление проводится с учётом предполагаемого применения (частота использования, время года эксплуатации и т. д.)

Вычисление проводится в 3 шага. Определяются давление воды внутри гидроаккумулятора, а также уровень запуска помпы и выключения насоса, каждый из которых имеет свои особенности.

Внутри емкости

Показатель внутри ёмкости должен быть выше, чем в наивысшей точке расхода — к длине труб верхней точки расхода воды нужно добавить 6, а затем разделить на 10.

Но если точек употребления много или существует большое разветвление трубопровода, то следует провести расчёт:

1. Определить общее количество расхода воды, то есть составить перечень квартир, использующих воду в доме, и указать количество каждого технического оснащения.
2. Заполнить таблицу и вывести показатель.
3. С помощью таблицы, которая представлена ниже, определить значение максимального расхода воды. Если число нечётное, то нужно выбрать максимально приближённую цифру.

Следует помнить, что если значение слишком низкое, то вода не станет поступать к приборам. Если оно высокое — гидроаккумулятор будет постоянно пустой, а также существует риск разрыва мембраны.

Уровень запуска помпы и отметки выключения

Включение рассчитывается путём суммирования следующих значений:

• необходимый напор в верхней точке расхода воды;
• разница между наивысшей точкой подачи воды и месторасположением насоса.

Для вычисления давления в последней точке используется формула: давление = (дистанция к верхней точке расхода +6)/10.

Верхней точкой забора считается ванная комната на верхнем этаже. Находится отрезок пути от него до места установки насоса. Чем больше расстояние, тем сильнее напор необходим для подъема воды. Например, для здания в 2 этажа значение будет 7 м, то есть P = (7+6)/10 = 1,3 атмосферы.

Отключение рассчитывается так: к давлению отключения добавляют 1 и вычитают 1,5 бар. Значение выключения определяют с помощью манометра, а затем проводят расчёт.

Если при выключении насоса натиск составляет больше, чем максимально возможное давление, значит анализ выполнен неправильно.
