Принцип работы регулятора давления воды

Принцип работы регулятора перепада давления

В настоящее время преимущественно применяются регуляторы мембранного типа. Внутри такого устройства располагается камера с установленной по центру мембраной, которая соединяется с затвором клапана. За счет ее смещения в любую из сторон меняется положение затвора, в результате чего количество протекающих через регулятор водных масс сокращается или увеличивается. Воздействие на мембрану осуществляется посредством двух импульсных линий, по которым поступают сигналы, идущие из подающей трубы и «обратки». Реагирующая на разные показатели давлений пружина сжимается, воздействуя, таким образом, на мембрану, занимающую определенное положение.

Danfoss ASV-PV, DN25.

Выбор клапана-редуктора: лучшие производители

В строительных магазинах чаще всего можно встретить редуктора следующих производителей.

1. Honeywell. Их регуляторы в РФ самые продаваемые. Оптимальное соотношение цены и качества.
2. Danfoss. Производят сантехнику премиум-класса. Редуктора их производства стоят дорого, но производитель и гарантию предоставляет на срок от 3 лет.
3. Icma. Самый популярный производитель редукторов бюджетного класса. Единственный недостаток — это не большой выбор бытовых регуляторов давления.
4. Raifil. Сравнительно новый игрок на российском потребительском рынке. Выпускают преимущественно универсальные регуляторы давления воды в водопроводе, но в их линейке нет автоматических и электрических редукторов.
5. Caleffi. Предлагают сантехнику средней ценовой категории, но только из качественных материалов и сплавов. Их редуктора производятся только из латуни.
6. FARG. В ассортименте этого производителя самый широкий выбор редукторов. И если требуется монтаж редуктора под водопровод с нераспространенным диаметром сечения ввода, то у FARG точно найдется совместимый регулятор.

Таблица 1. Средняя цена на редукторы давления (1/2, подходящие для квартир).

Производитель	Цена (в рублях)
Honeywell	1400
Danfoss	2800 (с манометром)
Icma	600
Raifil	800 (с манометром — 1700)
Caleffi	1200 (с манометром)
FARG	1150

При покупке редуктора следует учитывать следующие технические критерии.

1. Диаметр подключения. Указывается в дюймах, распространенный вариант 1/2 и 3/4.
2. Тип механизма. Статический – поддерживающий заданный уровень давления, динамический – с поддержкой заданного диапазона уровней давления. В квартирах устанавливаются первые (они подходят при неравномерном потреблении воды), динамические — только в промышленных магистралях где подразумевается постоянное потребление воды (всегда есть поток).
3. К какому водопроводу подходит (холодный, горячий, универсальный, указывается в инструкции);
4. Наличие/отсутствие манометра (без манометра провести точную настройку не удастся, поэтому его наличие обязательно).

Выбор редуктора давления

Электронные и автоматические регуляторы имеет смысл устанавливать только в частных домах или квартирах, где требуется повышение давления напора воды (для чего монтируется нагнетающая помпа). В остальных случаях можно обойтись простым механическим клапаном.

Для чего необходим регулятор в системе водоснабжения?

Снижение давления в трубах приводит к уменьшению потребления воды в единицу времени.

При излишне высокой напоре в канализацию утекает лишняя H2O, что приводит к ее перерасходу и, соответственно, к повышенным затратам денежных средств.

При завышенном давлении вода своей тяжестью продавливает прокладки, сальники, что приводит к протечкам. А это, с одной стороны, вероятность затопления соседей, а с другой – опять же перерасход воды и денег.

Таким образом, основное назначение регулятора – это защита водопроводной системы от повреждений и экономия воды.

В многоэтажном доме

В высотных зданиях редуктор нужен на нижних этажах для поддержания нормативного напора.

Дело в том, что согласно СНиП 2.04.01-85, устанавливающих нормативы для внутреннего водопровода и канализации, давление в трубопроводах ГВС не должно превышать 4,5 Атм., для ХВС – 6 Атм. И чтобы вода поднималась на последние этажи, устанавливается завышенное давление для всей системы.

На средних этажах высоток тоже желательно устанавливать регулирующую арматуру, работающую на ослабление напора.

В частном доме

В городских частных домах вода поступает от городских систем водоснабжения.

И регулятор необходим, если частные малоэтажные постройки окружены высотками, для которых в системе устанавливается повышенное давление.

В этом случае редуктор следует монтировать в месте соединения домашнего трубопровода с центральной магистралью. Если редуктор не оснащен фильтром грубой очистки, желательно его установить перед регулирующим устройством. Перед фильтром и редуктором устанавливается запорная арматура.

В сельских и поселковых домах водоснабжение автономное, обеспечиваемое из собственных колодцев насосами. При отсутствии регуляции давления происходит перерасход воды, ведущий к перерасходу электроэнергии и износу насосного оборудования.

В комплектацию некоторых моделей насосного оборудования входят редукторы. А когда их нет, необходимо приобретать дополнительно, поскольку при каждом включении насоса появляется вероятность гидроудара в водопроводе.

Важно знать, что при установке бойлерного котла в трубопровод обязательно врезается устройство, регулирующее давление воды, чтобы избежать гидроудара и выхода котла из строя. Эта обязательно прописывается в инструкциях к обогревателям.. Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс

Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс.

Кроме того, действие резких скачков напора на бойлер провоцирует сброс горячей воды в канализацию, что влияет на расход воды и электроэнергии и, в конечном счете, на финансовые затраты.

Как настроить регулятор своими руками?

регуляторы разные по устройству конструкции.

В том числе есть отличия в исполнении регулировочных винтов. Для их вращения могут понадобиться различные инструменты.

Для более точной настройки можно использовать манометр. У некоторых приборов есть специальные резьбовые места для их присоединения.

Подготовка

В зависимости от конструкции регулировочного винта, могут понадобиться:

• шестигранник на 4 или 6 мм;
• стандартная отвертка с плоской широкой лопаткой;
• спецключ или стальная полоса толщиной около 2 мм и шириной до 20 мм.

Для визуального контроля давления на выходе после редуктора может понадобиться манометр с переходником, для присоединения к шлангу душа или гусаку смесителя.

Настройка

Для настройки регулятора давления в системе водоснабжения квартиры следует выполнить следующие действия:

• перекрыть все краны на внутреннем водопроводе;
• установить манометр на редуктор или присоединить к внутреннему водопроводу;
• приоткрыть 1 кран так, чтобы расход воды был минимальный, то есть тонкая струйка, не распадающаяся на отдельные капли;
• визуально определить давление в водопроводе по манометру, до начала регулировки;
• снять пробку с отверстия в корпусе, где установлен регулировочный винт;
• вставить инструмент в винт, подходящий по конфигурации;
• для увеличения напора необходимо вращать винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при большем давлении;
• для уменьшения напора следует вращать винт по часовой стрелке, нагрузка пружины на клапан будет возрастать, и клапан будет закрываться при меньшем давлении;
• произвести пробное пользование водой из крана, для проверки комфорта пользования водой;
• при необходимости скорректировать настройку;
• закрыть пробку заглушки отверстия на редукторе, отсоединить манометр.

У некоторых моделей установлена головка вращения регулировочного винта и даже может иметься шкала с указанием условных величин.

Можно произвести регулировку давления в водопроводе и без манометра. Для этого, после каждого полного оборота регулировочного винта, следует проверить напор из водоразборного крана, в том числе и удар струи по ладоням.

Один оборот винта изменяет величину примерно на 0,5 – 1,0 бар. Для более точной настройки, в конце регулировки, следует делать пол оборота винта.

Этот метод может оказаться даже более приемлемым, ведь напор настраивается, прежде всего, для комфортного пользования водой, в том числе и при мытье рук.

Модели редукционных клапанов

различаются между собой техническими параметрами:

1. номинальной рабочей температурой воды,
2. максимально возможным уровнем напора на входе, диаметром подключения,
3. размерами, диапазоном регулирования давления на выходе,
4. весом материалом изготовления.

Стабилизаторы напора воды бывают:

• Механического типа.
• Дополненными манометром.
• Мембранными.

Мембранного (автоматического) типа

Мембранные модели клапанов давления Хоневелл считаются наиболее совершенными и долговечными. Отличаются неплохой пропускной способностью, высоким КПД и возможностью долгосрочной эксплуатации без поломок. Устройства надежны и неприхотливы в работе.

Из минусов: не всем доступная стоимость прибора и сложность, возникающая в случае необходимости замены подвижных элементов, вышедших из строя по любым причинам. Предлагаем рассмотреть наиболее ходовые модели.

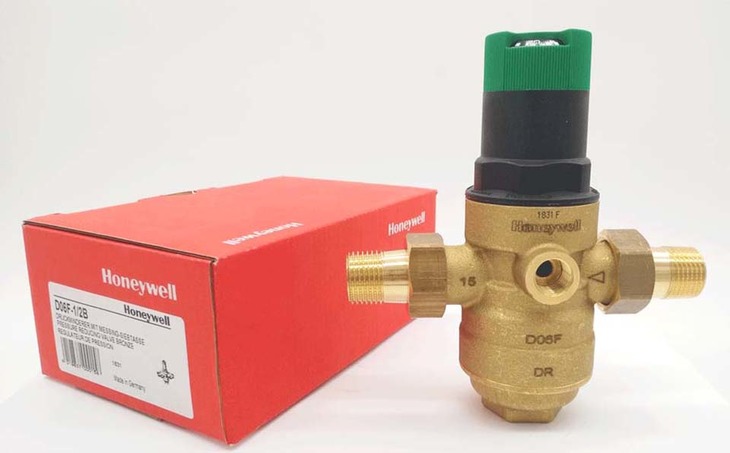

D06F 1/2″A

Латунная модель с возможностью присоединения манометра, рассчитана на работу при температуре не выше 40 градусов. Экономит воду, разгружает давление.

D06F 3/4″A

Прибор из латуни, с внешней резьбой, применяется исключительно для холодной воды. Используется в коммерческих, бытовых и промышленных установках.

Предназначен для минимизации уровня шума в трубах водопровода, снижает водяное давление и поддерживает его постоянный уровень с помощью клапана, оснащенного встроенным фильтром.

Рассчитан на температурный режим до 70 градусов. Изготовлен из латуни, дополнен резьбой для монтажа манометра.

Механического типа

Поршневые клапаны Хоневелл считаются простейшими в своем классе, отличаются ценовой доступностью.

Главный элемент устройства – поршень с пружинами, влияющий на размеры проходного сечения водопроводных труб. Благодаря механическому редуктору вода на выходе показывает давление уровнем от 1 до 5 атмосфер.

Из минусов поршневого РДВ выделяют чувствительность к наличию примесей в воде магистралей бытового и промышленного назначения и подверженность износу подвижных деталей.

Предлагаем рассмотреть типичные модели механических клапанов давления Хоневелл.

D04FM 1/2″A

Прибор изготовлен из латуни, подобно фильтру, выполняет грубую очистку воды. Работает на разгрузку давления в трубах. Рабочий температурный диапазон – до 80 градусов.

D04FM 3/4″A

Никелированная латунная модель считается простейшей, применяется для холодного и горячего водоснабжения, весит 330 гр. Устройство уменьшает расход и затраты, поддерживает стабильный уровень давления в трубах, снижает шумы.

Honeywell d06f-1a — РДВ, дополненный манометром

Изготовлен из латуни с напылением никеля, предназначен для работы в холодной воде. Предназначен для стабилизации уровня давления в системе. Имеет выход под манометр.

Востребованы также устройства с присоединительными размерами 1/4, 1 и 2. Все модели редукторов Ханивелл сертифицированы в России. Большинство из них имеет небольшой вес и размер, что дает возможность монтировать их в ограниченных пространствах.

Принцип работы конструкции

Принцип работы редуктора давления

За стабилизацию и понижение давления инженерной коммуникации в квартирах многоэтажных домов отвечают именно редукторы. Конструктивно приборы делятся на 2 типа, что влияет на их место установки:

• регулятор «до себя» — устанавливается на трубопроводном участке перед сантехническим прибором;
• регулятор «от себя» – устанавливается на участке отвода сантехники.

В зависимости от типа устройства, его принцип работы может отличаться, однако конструкция всех моделей очень схожа:

• корпус изготавливается из латуни, чугуна, никелированной или хромированной стали;
• рабочий элемент, в роли которого выступает клапан или поршень;
• система управления бывает электронной и механической.

Редукторы типа «до себя» называются пропорциональными. Их задача – поддержание напора жидкости трубопровода в автоматическом режиме. В конструкции присутствует постоянно открытый клапан, который закрывается, как только показатель давления достигает определенного уровня. Пропускная способность такого редуктора находится в пропорциональной зависимости от отклонений установленных параметров давления. Место эксплуатации — преимущественно насосные станции и системы отопления.

Для бытовых нужд используются устройства типа «от себя». Их принцип работы схож с описанным выше вариантом. Регулировка напора выполняется посредством изменения сечения клапана: при падении давления он открывается, а при повышении – закрывается. Популярность приборы получили за счет своей простой конструкции, в которой не используются какие-либо приводы —этим объясняется их высокая надежность.

Клапан движется под воздействием энергии жидкости. При повышении давления в системе, вода действует на мембрану, что приводит к сжатию пружины. Расстояние между седлом и самим клапаном сокращается, как результат – уменьшается сечение проходного отверстия.

Поршневой тип изделия

Редукторы давления воды в системе водоснабжения бывают нескольких видов:

• Поршневые. Конструктивно это самый простой вариант. Подвижный поршень прижимается к седлу под действием пружины, жесткость которой регулируется вручную специальным вентилем на корпусе. Устройство допускается использовать в паре с установленными перед ним фильтрами очистки жидкости. В противном случае мусор, попадая под поршень, нарушает его работу. Современные модели изначально комплектуются фильтрующими устройствами.
• Мембранные – подходящий вариант для бытового использования за счет неприхотливости и высокой надежности. Пропускная способность моделей находится в пределах 0,5-3 кубометров в час. Вместо поршня, установлена подпружиненная мембрана, помещенная в герметичную камеру, что предотвращает образование засоров. Характерная черта мембранных вариантов —доступная цена.
• Проточные. Особенность этого типа редукторов – полное отсутствие подвижных элементов. Давление гасится за счет разделения потока воды на несколько более мелких. Сплетенные в своеобразные лабиринты протоки с массой поворотов снижают скорость движения жидкости естественным способом. При монтаже требуют наличия дополнительного регулятора. Применяются в основном на оросительных системах.

Некоторые современные модели редукторов напора воды оснащаются дополнениями:

• шаровыми кранами;
• воздушными подрывными кранами;
• фильтрами грубой очистки;
• манометрами.

Когда нужно регулировать и убирать стандартные настройки?

Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар. Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.

Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.

Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.

Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.

Отступление от стандартов может быть при таких условиях:

• потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
• верхние этажи высоких зданий, давление низкое;
• нижние этажи высоких зданий, давление будет высоким;
• не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.

При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.

Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.

Самостоятельная установка и настройка редуктора

Монтаж редуктора схож по установке квартирного водопроводного счетчика. Принцип аналогичен: выполняется врезка в водопроводную магистраль. Главное – это правильно выбрать место под установку. В квартирах – это после счетчика (а если его нет, то в любом месте вводной магистрали, но до первого разветвления). Общий алгоритм установки выглядит следующим образом.

1. Перекрыть воду с помощью имеющейся запорной арматуры. В частных домах достаточно отключить насосную станцию или помпу.
2. Установить входной вентиль (если его не было). Если водопровод смонтирован на пластиковых трубах, то допускается разрезание трубы с последующим монтажом муфт.
3. Установка редуктора. Все соединения герметизируются фум-лентой или герметиком. Монтировать регулятор следует таким образом, чтобы показания манометра (если имеется) не были скрыты. Если же манометр отсутствует, то его рекомендуется установить отдельным элементом (такие тоже продаются).
4. Тестовое включение. Подачу воды при этом открывают, проверяют наличие течи, если нужно – устраняют.
5. Регулировка редуктора. Ориентироваться необходимо на показания манометра. Оптимальный вариант — от 1,5 до 4,5 атмосфер, но чем выше давление — тем сильнее поток воды и выше расход. Нельзя напор ставить больше допустимого для установленных в доме приборов, подключающихся к водопроводу. Например, многие водонагреватели работают при рабочем давлении до 4 атмосфер, но для нормальной работы фильтра обратного осмоса потребуется не менее 3 атмосфер (зависит от модели). По этим критериям и выполняется выбор оптимального давления.

Аналогичным образом монтируются и автоматические, электрические редуктора. Если необходимо – рядом с регулятором устанавливается розетка (на расстоянии 60 см или более), защищенная от попадания влаги (рекомендуемый класс защиты – IP 65).

Данный редуктор настраивается с помощью оборачивания регулировочного болта (под шестигранник)

Что касательно регулировки, то в механических и мембранных клапанах для этого предусмотрен регулировочный болт (если 2 болта, то первый отвечает за максимальный предел давления, второй – за минимальный). Поворачивая болт можно уменьшить или увеличить степень сжатия пружины. Более детальный принцип настройки описывается в инструкции к редуктору (у разных моделей несколько отличается).

Общая схема подключения

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Советы по выбору редуктора

При покупке редуктора следует быть очень внимательным для того, чтобы не ошибиться и приобрести именно ту модель, которая отвечает всем требованиям, предъявляемым к устройству. Нужно изучить ее технические характеристики и проконсультироваться со специалистами, которые смогут дать советы по выбору и установке.

Вот некоторые из советов, которые могут быть полезны:

Установите дополнительный фильтр грубой очистки на участок трубопровода перед входом в регулятор, это позволит уберечь его от поломок и облегчит его эксплуатацию. При монтаже будьте внимательны, устанавливайте прибор в соответствии с направлением движения потока, указанном на корпусе устройства. Регуляторы давления, не оснащенные манометром, продаются с предварительной настройкой, параметры которой указаны в паспорте изделия. Не стоит забывать о профилактике устройства, которую следует проводить периодически

При выборе модели обратите внимание, какого типа резьба предусмотрена конструкцией (внутренняя или наружная), это облегчит выполнение монтажных работ и выбор фасонных частей (бочонки, сгоны, контргайки). Редукторы давления мембранного типа хотя и стоят дороже, но обладают лучшими техническими и эксплуатационными показателями

Функции редуктора давления в квартире

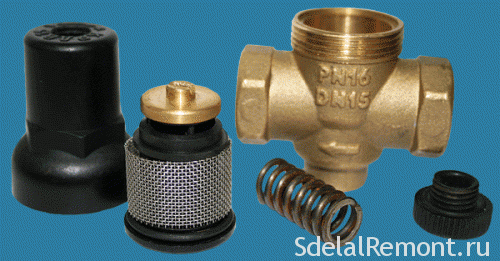

Конструкция редуктора давления

Редукционный клапан в системе водоснабжения – устройство, относящееся к трубопроводной арматуре и предназначенное для снижения давления входящего потока жидкости по предварительно заданным настройкам. Интегрированный в систему водоснабжения квартиры регулятор позволяет избавиться от целого ряда проблем. Учитывая, что рабочее давление бытовых смесителей не превышает 5 атмосфер, установка подобного оборудования предотвратит их выход из строя при высоком напоре жидкости. Редуктор решает следующие задачи:

• Защита как самого водопровода, так и сантехнического оборудования от чрезмерного давления воды. Особенно это актуально в многоэтажных домах, где для подъема столба жидкости к верхним квартирам, его напор часто превышает безопасные для сантехники значения.
• Защита инженерных коммуникаций от гидроударов.
• Снижение давления в системе водопровода до требуемых производителями приборов значений. Например, накопительные бойлеры и бытовые водонагреватели проточного типа часто оснащаются системами, блокирующими подачу жидкости при превышении безопасного значения давления.
• Снижение потребления воды. Чем выше давление в трубопроводе, тем больше воды вытекает из смесителя за единицу времени. Примечательно, что такое оборудование, как редукционный клапан, актуально для загородных домов, где расход влияет на количество сточных вод. Чтобы откачать последние, необходим ассенизатор, а чем интенсивнее они накапливаются, тем больше придется потратить на услуги ассенизационных компаний.
• Понижение шума в устройствах водяного забора. При высоком давлении воды, в кранах и смесителях возникает шум, которой либо полностью исчезает, либо его уровень заметно снижается с установкой редуктора.

Когда нужно регулировать и убирать стандартные настройки?

Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар. Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.

Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.

Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.

Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.

Отступление от стандартов может быть при таких условиях:

• потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
• верхние этажи высоких зданий, давление низкое;
• нижние этажи высоких зданий, давление будет высоким;
• не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.

При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.

Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.

Достоинства и недостатки регуляторов различных типов

Для того, чтобы выбрать редуктор давления, необходимо ознакомиться с критериями выбора подобных устройств, которые основаны на плюсах и минусах использования того или иного типа приборов.

Достоинствами различного типа регуляторов являются:

Проточного типа:

1. Низкая стоимость.
2. Инертность к воздействию химических веществ и реагентов, при использовании в сельском хозяйстве (орошение и капельный полив), а также на различных типах производств.

Поршневого типа:

1. Простота конструкции.
2. Низкая стоимость.

Мембранного типа:

1. Более широкий диапазон значений давления, для работы с которыми предназначено устройство.
2. Лучшие показатели, чем у аналогов, по сглаживанию получаемых результатов в процессе работы устройства.
3. Способны работать при малом расходе воды в единицу времени.
4. Неприхотливость и надежность при эксплуатации.
5. Способность работать с водопроводной водой без дополнительной очистки.
6. Отсутствие фильтров по очистке воды, увеличивает межремонтный период при обслуживании устройств данного типа.

Недостатками различного типа регуляторов являются:

1. Способен работать только при протекании через устройство определенного количества воды.
2. Для нормальной работы устройств данного типа необходима установка дополнительного регулятора или клапана на входе устройства.

Поршневого типа:

1. Вода, поступающая во внутреннее пространство, должна быть очищена от механических примесей.
2. Данный тип имеет ограничения по силе потока протекающей через устройство воды.

Мембранного типа:

1. Более высокая стоимость, чем у аналогов.

Как настроить после?

Современные модели оснащены настроечными винтами или рукоятками. Поворот по часовой стрелке уменьшает напор потока, а против — увеличивает.

Если устройство имеет встроенный манометр, процедура значительно упрощается, так как есть контроль за ходом процесса. Некоторые пользователи устанавливают манометр как дополнительный прибор, чтобы постоянно иметь возможность определять режим подачи воды.

Для поворота настроечного винта используют отвертку или шестигранный ключ. Некоторые модели имеют рукоятку, которая вращается руками, без каких-либо инструментов. Как правило, критерием настройки служит уравнивание в смесителе давления холодной и горячей воды, получение штатного режима его работы.

Регулировка редуктора давления в квартире

Работа редуктора основана на равновесии двух противопоставленных сил, которые образовываются внутри корпуса

Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв

Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.

Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.

Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.

Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.

Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.

Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:

• «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
• Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.

Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.

Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.

Лучшие модели редукторов для системы водоснабжения

В настоящее время на рынке регуляторов давления представлен большой выбор устройств, отличающихся по техническим характеристикам, стоимости и компании их выпускающей (бренду производителя).

Наибольшей популярностью среди пользователей пользуются модели следующих компаний.

Корпорации «Honeywell» (США)

В линейке товаров из группы редукторов давления представлены несколько серий подобных устройств, такие как: серия D04FM и D06F, D06FN, D06FН.

Серия D04FM – это регуляторы бытового использования. Корпус выполнен из латуни с резьбовым соединением для включения в водопроводную сеть, диаметром 1/2″ и 3/4″. В моделях предусмотрен патрубок для установки манометра. Прибор может работать в водопроводных сетях, трубопроводах со сжатым воздухом и азотом. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Это эконом-вариант устройство.

Серия D06F – устройства бытового применения. Корпус выполнен из латуни с резьбовым соединением, в конструкции предусмотрен сетчатый фильтр и диафрагма армированная волокном. Модели выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 40 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Серии D06FН и D06FN могут применяться в сетях бытового, промышленного и коммерческого назначения, в водопроводных сетях и в сетях с прочими неагрессивными жидкостями, а также со сжатым воздухом и азотом. Модели данной серии оснащены ручкой для регулировки давления, а также встроенным фильтром. Приборы выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,5 до 12,0 бар, для серии D06FН и 0,5 – 2,0 – для серии D06FN;
• количество ступеней очистки – 1.

Продукция корпорации «Honeywell» выпускается в разных странах мира и отвечает всем требованиям, предъявляемым к ней. Редуктор давления воды «Honeywell» – это надежность и безопасная эксплуатации на весь период использования.

Модель РД-15

Выпускает целый ряд производителей в России. Это бюджетный вариант подобных изделий, который достаточно широко используется пользователями при установке во внутриквартирных сетях. Основные технические характеристики модели:

• диаметр – 1/2″;
• рабочее давление – 1,0 бар;
• предел регулировки давления – 40,0%;
• максимальное давление – 4,0 бар.

Модель мембранного типа, корпус выполнен из латуни. Неприхотливая в эксплуатации, одним из достоинств является низкая стоимость.

Компании «FAR Rubinetterie S.p.A» (Италия).

В линейке товаров, выпускаемых компанией, представлена широкая группа регуляторов для систем водоснабжения, выполненных из латуни и хромированной стали. Модели выполняются с внутренним и наружным резьбовым соединением диаметром 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Некоторые модели оснащены манометром. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,0 до 6,0 бар.

Редукторы давления воды «FAR» – это оптимальное соотношение цены и качества.

Группы компаний «VALTEC» (Италия-Россия).

Среди товаров группы «регуляторы давления воды», представлены модели поршневого и мембранного типа, оснащенные манометром и без него, а также со встроенным фильтром.

Модели выпускаются с различным условным проходом и техническими характеристиками. Регуляторы давления VALTEC получили достаточно широкое распространение в России и странах СНГ благодаря своей надежности и хорошим эксплуатационным показателям.
