Схема водоснабжения

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Вода из открытых источников

Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.

Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения. Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.

СП 30.13330.2016

Это новейшая версия переработанного и актуализированного СНиП 2.04.01-85, приведенная в соответствие состоянию нынешнего рынка сантехнического оборудования.

Давайте изучим наиболее важные пункты свода правил.

Состав как холодной, так и горячей воды в хозяйственно-питьевом водопроводе должен соответствовать гигиеническим нормам СанПиН 2.1.4.2496 и 2.1.4.1074;

Нормы содержания примесей в питьевой воде

• Для приготовления горячей воды следует использовать индивидуальные теплогенераторы (газовые колонки, котлы, солнечные коллекторы, электрические бойлеры и т.д.) и теплообменники тепловых пунктов. Прямой отбор теплоносителя из теплотрассы, типичный для большинства зданий советской постройки, возможен, но нежелателен;
• Напор воды на уровне нижнего сантехнического прибора не может превышать 45 метров (что соответствует давлению 4,5 кгс/см2). Если дом возводится в районе со сложившейся застройкой, допустимо повышение напора до 60 метров;

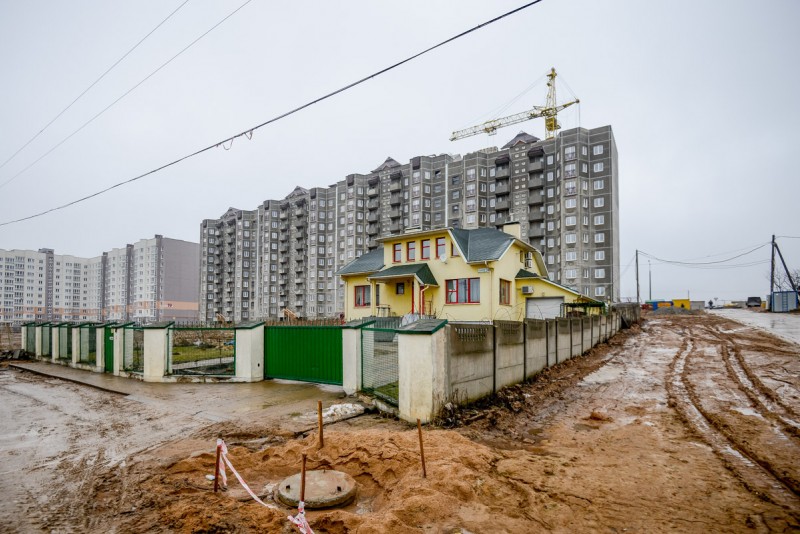

Коттедж запитан от общего с многоэтажками магистрального водопровода

Если расчетное давление водосети превышает нормативные значения, вводы водоснабжения в квартиры и коттеджи комплектуются регуляторами (редукторами) давления.

Разобранный поршневой редуктор

Система ХВС

При прокладке стояков и розливов системы ХВС по помещениям с высокой влажностью, нишам, тоннелям и шахтам их нужно изолировать для предотвращения конденсации влаги на поверхности труб.

Изоляция уменьшает образование конденсата

Система ГВС

СП предписывает проектировать системы горячего водоснабжения преимущественно с непрерывной циркуляцией воды. Циркуляция обеспечивает стабильную температуру на всех сантехнических приборах (в том числе наиболее удаленных от теплового пункта), мгновенную подачу горячей воды при ее расходе (в тупиковых системах до нагрева вам приходится сливать содержимое стояка и розлива), а также работу водяных полотенцесушителей.

Полотенцесушители можно подключать к подающим и рециркуляционным стоякам ГВС, но лишь при условии, что прибор комплектуется байпасом и отсекающими кранами.

Схема подключения прибора к стояку подачи ГВС

Подключать водоразборную арматуру можно только к подающим стоякам.

Розливы и стояки ГВС надо изолировать для снижения теплопотерь и обеспечения нормативной температуры воды. Изоляция подводок не требуется.

Прокладка

Горизонтальная разводка водоснабжения частного дома и многоквартирного здания может быть выполнена по техническому подвалу, техэтажу или чердаку. Допускается прокладка розливов в полу первого этажа при устройстве съемного настила.

Резьбовые соединения на металлических трубах нельзя монтировать скрыто. Единственное исключение — уголки или водорозетки настенного смесителя.

Уголки под смеситель — единственные резьбовые фитинги, для которых допустим скрытый монтаж

При совместной прокладке воды и канализации, последняя разводится снизу. При совместной прокладке труб холодной и горячей воды, горячая монтируется сверху.

Горячие трубы обычно разводят над холодными

Розливы нужно прокладывать с постоянным уклоном. Его минимально допустимое значение — 0,001 (миллиметр на погонный метр).

В нижних точках розлива должны быть предусмотрены сбросники, позволяющие полностью осушить трубопровод для ремонтных работ или для предотвращения разморозки.

Сбросники позволяют полностью слить воду из розлива

В верхних точках кольцующих перемычек системы ГВС нужны воздухоотводчики (автоматические, краны Маевского или обычные водоразборные краны).

Арматура и трубы

• Все оборудование для водоснабжения должно обладать гигиеническими сертификатами;
• Фитинги и трубы должны служить как минимум полвека на ХВС и четверть века на ГВС;

Накипь в стальной трубе ГВС

• Запорная и регулирующая арматура должна перекрывать поток воды плавно, без его резкой остановки с сопутствующим ей гидроударом;
• Запорной арматурой оборудуются вводы (в том числе в отдельные квартиры), стояки в три этажа и выше, подводки к водонагревателям и бачкам унитазов, а также подводки к поливочным кранам.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

• 25 мм 30 литров/мин.
• 32 мм 50 литров/мин.
• 38 мм 75 литров/мин.

Схемы холодного водоснабжения

Теперь давайте познакомимся со схемами автономного водоснабжения и требующимся для их реализации оборудованием. Они вполне предсказуемо определяются источником воды.

Видео в этой статье поможет вам узнать больше о том, как и чем выполняется монтаж водоснабжения в частных домах.

Колодец

1. Какой должна быть схема монтажа водоснабжения дома при подаче воды из колодца или неглубокой скважины?

При глубине зеркала воды не больше 8 метров для ее подачи в дом нужны:

Изображение	Описание

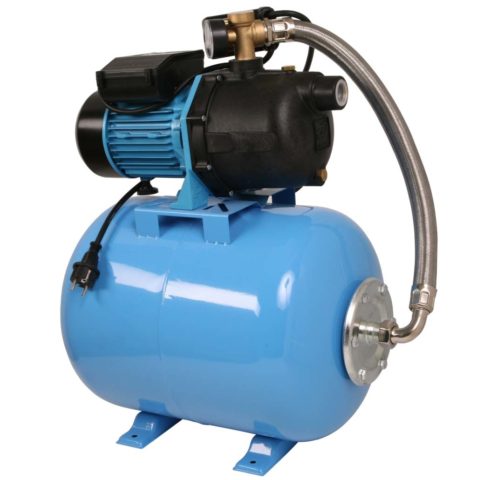

Станция водоснабжения	Насосная станция. Так называется комплект из установленных на общей станине поверхностного центробежного насоса, мембранного гидроаккумулятора и автоматического реле с датчиком давления. Гидроаккумулятор сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды, а реле отвечает за включение и выключение насоса при достижении пороговых значений давления.
Всасывающий патрубок — полиэтиленовая труба	Всасывающий патрубок. Это должна быть жесткая труба (например, полиэтиленовая) с диаметром, равным диаметру всасывающего патрубка насоса (у младших моделей с производительностью до 100 литров в минуту — 25 миллиметров).
Внутренности  пружинного обратного клапана	Обратный клапан. Он ставится на всасывающий патрубок и исключает слив воды из водопровода и гидроаккумулятора при отключении насоса.
Фильтр с нержавеющей сеткой	Фильтр механической очистки. Он монтируется перед обратным клапаном и исключает попадание в насос и далее в водопровод песка и частиц грунта.
Ввод смонтирован полиэтиленовой трубой на компрессионных фитингах	Ввод водоснабжения. Он укладывается в грунт ниже уровня промерзания. Чаще всего для монтажа ввода используются напорные трубы ПНД (из полиэтилена низкого давления): благодаря своей эластичности они переносят подвижки грунта и даже замерзание в водопроводе воды.

Насосная станция установлена в подвале дома

Скважина

1. Как выполнить монтаж водоснабжения в загородном доме, если в качестве источника воды используется артезианская скважина?

В этом случае для подъема воды потребуется погружной насос. Если в случае насосной станции глубина всасывания ограничена атмосферным давлением  (именно оно вытесняет воду во всасывающий патрубок, когда в нем создается разрежение), то напор на выходе погружного насоса определяется только его характеристиками. Многоступенчатые скважинные насосы способны поднять воду на высоту в десятки и даже сотни метров.

Скважинный насос Вихрь СН-50

Кроме насоса, для организации водоснабжения понадобятся:

Уже знакомый нам обратный клапан. Он монтируется на выходном патрубке насоса, и выполняет ту же функцию, что и в случае насосной станции — исключает слив воды после отключения насоса;

На фото хорошо виден обратный клапан после насоса

Гидроаккумулятор, создающий запас воды в несколько десятков литров. Чем больше емкость мембранного бака, тем реже включается насос. Бак подключается к любой точке водопровода;

Горизонтальный гидроаккумулятор

Реле давления, отвечающее за подачу и отключение питания насоса.

Реле давления

Емкость

1. Как организовать автоматическое наполнение резервной емкости при подаче воды по графику?

Для этого достаточно подключить емкость к летнему водопроводу, и установить на ее заливном патрубке поплавковый клапан.

Поплавковый клапан в емкости для воды

1. Как обеспечить подачу воды из емкости в водопровод?

Самый простой способ — установить резервный бак на чердаке дома.

Такая схема водоснабжения энергонезависима, надежна, но имеет ряд довольно неприятных особенностей:

Чердак должен быть отапливаемым, иначе в первые же ночные заморозки вода в баке замерзнет;

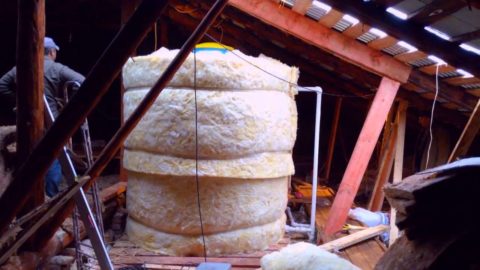

Утепление накопительной емкости

Напор воды в водопроводе будет равен высоте бака над точкой водоразбора. Между тем при напоре менее трех метров подключенная к системе водоснабжения бытовая техника (проточные водонагреватели, стиральные машины и т.д.)  просто-напросто не включится;

Емкость должна быть как минимум на три метра выше верхней точки водоразбора

Запас воды будет ограничен прочностью балок перекрытия. Ставить на деревянные балки резервуар объемом в несколько кубометров — очень сомнительная идея.

1. Существует ли схема водоснабжения из емкости, лишенная перечисленных недостатков?

Схема водоснабжение с подачей воды насосом из накопительного бака

Подключение станции к баку

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Разработка схемы водоразбора

Схема водопровода в квартире нужна в первую очередь для себя, чтобы не запутаться, не просчитаться и потом точно знать, где что – особого разрешения на эту работу не требуется. Но при регистрации счетчика инспектор водоканала может попросить взглянуть на схему, так что вычертить нужно правильно.

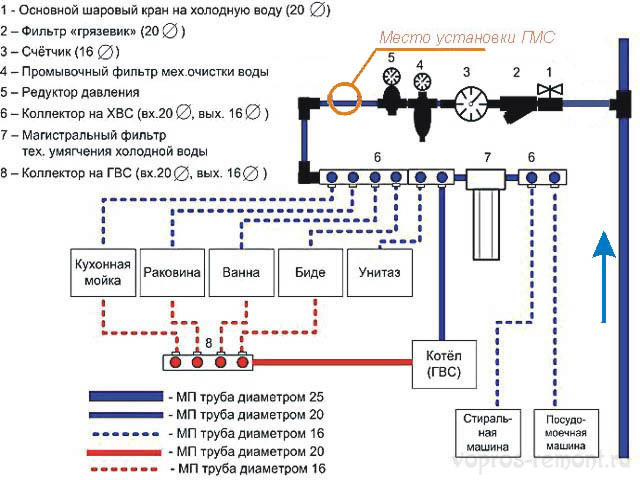

Полная схема водразбора частного дома

Полная схема по всем правилам – работа серьезная и для знающего специалиста; к примеру – на большом рисунке схема водоснабжения частного дома с летней кухней, необходимая, чтобы проект был утвержден. Но для замены труб в квартире так утруждаться не нужно, достаточно, чтобы на схеме было ясно видно и понятно:

1. Трубы горячей и холодной воды, их тип и диаметр просвета.
2. Приборы учета.
3. Аварийные клапаны и сливы.
4. Запорная арматура.
5. Точки разбора с указанием потребителей.
6. Резервные ветви и устройства.
7. Направление тока воды.

Чтобы все это было понятно не только себе, или себе спустя год, определенные правила при вычерчивании нужно соблюдать. Разберем на примерах, см. рис. Слева – более-менее сойдет, но с замечаниями, справа – неправильно:

Упрощенные схемы водоразбора с ОШИБКАМИ

• Схема справа выполнена в изометрии – для красоты, что ли? Пересечения труб ее запутывают, а представления о реальном расположении точек разбора она не дает: стиралка с бойлером выходят под полом.
• Там же слишком много стрелок-указателей тока там, где и так ясно, куда течет, что тоже запутывает схему.
• Там же – нечетко и не по правилам изображена запорная арматура с приборами учета.
• Там же – не указаны тип и диаметр труб.
• Там же – кто, где и когда видел, чтобы вода в бойлер подавалась сверху, а унитаз смывался через отлив?
• Зато на схеме слева даже не специалисту ясно, что бойлер (6) – резервный. Замечание будет: «А где обратный клапан на горячую? Без него при прекращении подачи котел свою в горячий стояк погонит, если вентиль (10) не перекрыть». Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример произвольно, не по правилам оформления проектно-конструкторской документации, но совершенно понятно и без излишеств выполненной схемы водоразбора показан на следующем рисунке. Это еще и пример параллельного водоразбора; где гребенки, понятно.

Подача воды из частного источника

Монтаж водопровода на даче необходимо начинать с проверки, соответствуют ли частные источники воды санитарным нормам, будь это скважина или колодец. Касается это и больших водоемов, из которых планируется черпать ресурс. Надежнее всего считается колодец, так как он функционирует в любых условиях. Отключили электричество? Поднимаем воду на ведрах своими руками! В других случаях работу выполняют электронасосы.

Ничего не помешает оснастить эту красоту электрическими насосами.

Если длительная работа над колодцем не привлекает, то в качестве альтернативы можно сделать своими руками скважину. Обычно она выполняется в подвале строения. Главный плюс – это отсутствие необходимости разводки труб от колодца к основной системе водопровода. Также вы получаете сильный напор, ведь электронасосы прокачивают жидкость с близкого расстояния. Есть у такого источника воды и свой недостаток – скважина заливается, как результат, каждые 3-5 лет необходима тщательная чистка.

В зависимости от количества воды, возможности скважин отличаются. В стандартных случаях хозяева создают скважину, ширина которой составляет 10-15 сантиметров. Такая системы позволяет получать жидкость при помощи электронасоса, но своими руками поднять несколько литров воды у вас не получится.

Так выглядит система водоснабжения, установленная в подвале частного дома. Схема довольно простая, поэтому скважина обходится дешевле, чем колодец.

Если в вашем районе случаются отключения электричества, то рекомендуется заранее установить водонапорный бак. Объем зависит от количества жильцов, но чем больше, тем лучше. Что касается артезианских скважин, то они слишком редко встречаются в частном доме или на даче.

Особенности монтажа

Обращая внимание на громадный опыт предшественников, организуем систему автономного горячего и холодного водоснабжения. Для этого нам понадобится:

• Наличие источника (скважины или колодца);
• Центробежный насос;
• Система очистки;
• Гидроаккумулятор или другое оборудование по управлению производительностью насоса;
• Водопроводные трубы, вентили, клапаны;
• Измерительные приборы;
• Оборудование для установки двухконтурного котла (для отопления и подогрева воды) или бойлера.

Насос располагают в отдельном помещении или в подвале. Водопровод начинается с трубы, зафиксированной в колодце на высоте до 400 мм от его дна. При подключении насоса, в схеме перед ним, устанавливается фильтр грубой очистки и обратный клапан. После него устанавливается манометр и средство для тонкой очистки воды.

Для забора воды из скважины можно установить насос над скважиной как в кессоне, так и в теплом помещении.

Разводка труб: схемы

До начала проектирования следует определить:

• сколько сантехнических приборов будет ставиться в квартире и где;
• место расположения главного узла со счётчиками;
• точки монтажа запорной арматуры.

Нужно учесть, что ряд санустройств потребует специального оборудования для понижения давления (редукторов).

Вместе с этим нужно выбрать тип материалов, которые планируется использовать

Важно точно рассчитать их количество, составив смету. Это нужно, чтобы в процессе не нужно было отвлекаться на частые поездки в магазин. Разводку труб можно производить по одной из трёх схем:

Разводку труб можно производить по одной из трёх схем:

• тройниковой (или последовательной). Это самый простой метод. К каждому стояку квартиры присоединяют трубу, от которой будут питаться все потребители воды. Плюсы: не требуется много труб. Минусы: в большой квартире в конце магистрали давление воды будет сильно меньше, чем возле стояка, а любые работы по сантехнике потребуют полного перекрытия воды;
• коллекторной. Это универсальная схема, годится и для крупного, и для малогабаритного жилья. Вода со стояков идёт сперва к распределительному узлу – коллектору, а от него подводится к каждому из устройств-потребителей. Снабжение более равномерное по величине давления в каждом контуре. Но для сборки потребуется больше материала (труб);
• комбинированной. Это сочетание двух указанных методов сборки. Пример: от коллектора направляется одна общая магистраль на кухню. К ней подключаются все потребители в помещении: раковина, посудомоечная машинка и другие устройства.

Дополнительные элементы в системе водоснабжения требуются для улучшения её характеристик или для обеспечения адекватной работы устройств. Это редукторы для повышения/понижения давления, запорные краны, фильтры, различные датчики и муфты для соединения труб без сварки. Существуют целые отдельные системы, которые способны перекрыть водоснабжение при утечке воды.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Вода из подземных источников: бассейнов и водоносных горизонтов

В данном случае речь идет об обустройстве скважин и различных колодцев. Пожалуй, использование подземных источников воды – наиболее распространенный вариант при разводке и прокладке систем водоснабжения своими руками.

Правда произвести обустройство колодца, а тем более скважины, своими руками достаточно сложно, можно сказать невозможно. Обусловлено это тем, что для создания колодца или скважины для водопровода дома, потребуется довольно дорогостоящее оборудование. Цена работ по обустройству скважины или колодца для водоснабжения в большей мере зависит от глубины пролегания подземных вод.

Обустройство скважины для водопровода дома детально рассмотрено в видео ниже:

5 Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

• Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
• Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
• Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.

Водопровод из колодца или скважины

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.

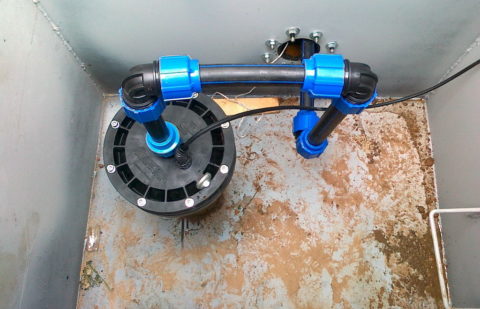

Кессон для скважины

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

• низкая стоимость;
• компактность;
• простота монтажа.

Недостатки этой системы разводки:

• перепады давления, вызванные одновременным включением двух точек потребления воды;
• перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
• не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода – признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Трубы

Какими трубами и как сделать водоснабжение по дому (см. Выбираем трубы для водоснабжения)? Инструкция зависит от выбранной вами схемы разводки.

Самый практичный материал для тройниковой схемы — полипропилен. Трубы и фитинги долговечны (срок службы оценивается в 50 и более лет), обладают минимальным гидравлическим сопротивлением и укладываются в самый скромный бюджет: погонный метр трубы DN 20 для ГВС и отопления без армирования стоит от 20 рублей.

Полипропиленовые фитинги и трубы

Соединения труб и фитингов выполняются муфтовой сваркой: детали оплавляются насадкой разогретого до  270 градусов паяльника и соединяются друг с другом. Прочность соединения не уступает прочности цельного участка трубы; соединение необслуживаемое и может укладываться в штробу и стяжку.

Сварка участка полипропиленового водопровода

Коллекторную разводку удобнее выполнять трубами, поставляющимися не в прямых отрезках, а в бухтах: такая форма поставки позволяет обойтись минимальным количеством фитинговых соединений.

В этом случае используются:

Изображение	Описание
Фитинговое соединение PEX	Трубы из сшитого полиэтилена PEX. Сшивка (создание поперечных связей между длинными молекулами полиэтилена путем облучения или химической обработки) увеличивает механическую прочность полимера и его термостойкость. Для монтажа используются штуцеры с надвижными гильзами и компрессионные фитинговые соединения.
Тройник PERT под сварку	Термостойкие трубы из полиэтилена PERT. Он обладает близким к PEX набором свойств, благодаря введению сополимеров. В отличие от PEX, трубы PERT могут свариваться с фитингами муфтовой сваркой.
Три типа фитингов для металлопластика	Металлополимерные трубы обладают повышенной прочностью на разрыв благодаря вклеенному между оболочками из PERT или PEX алюминиевому сердечнику. Монтаж выполняется на компрессионных соединениях с накидными гайками, пуш-фитингах  и фитингах под обжимку клещами .

Сварное соединение на металлопластике PERT-AL-PERT
