Разводка труб в ванной. способы укладки коммуникаций и виды применяемых комплектующих

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

1. Старайтесь избегать пересечения труб.
2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Способы прокладки труб

узел водоснабжения в квартире

Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Способы разводки сантехники

Разводка сантехники предусматривает монтаж каналов водопровода в ванной, туалете или на кухне для потребления. Основная функция разводки – подача воды к месту использования и отвод использованной жидкости через канализацию. Разводка труб зависит от площади квартиры в новостройке и количества жильцов.

Способы разводки труб в квартире:

• Открытая укладка;
• Закрытая система.

В случае открытой укладки санузел находится в постоянном доступе в случае необходимости. Для такой разводки применяют стальные или медные трубы, чтобы провести сложную схему. Но лучший вариант для труб водоснабжения и канализации считается использование металлопластиковых элементов. Их можно соединить пресс фитингами, создав герметичный стык. Но применение пластиковых или металлических труб – дорогое удовольствие.

Закрытая трубная разводка достаточно популярная за счет экономии пространства, ведь трубы прячутся в стене. Но такой вариант потребует специальный расчет работ и проект планировки. Для скрытой системы используют полипропилен, который легко соединяется горячей прессовкой.

Правила установки закрытой системы не позволяют проложить коммуникации в несущей стене. Для таких работ используют цельные патрубки.

Для горячей подачи воды на трубу стоит одеть гофрированный рукав. Это делается с учетом того, что при нагреве пластик расширяется. Рукав позволит трубе иметь некоторое свободное пространство.

Как выполняется разводка

После разработки определенного проекта нужно проконсультироваться с практикующим сантехником. Он поможет исправить небольшие ошибки и проработать неточности системы

Обратите внимание, что если в деревянном загородном частом доме или на даче при установке или разветвлении трубопровода не потребуется брать разрешение у ЖЭК, то при разводке в новостройке этот пункт является обязательным

Пошаговая инструкция разводки труб на кухне или в ванной комнате:

1. Перед подключением отключается водоснабжение, иначе провести работы будет невозможно;

2. В стояке устанавливается контрольный вентиль, который будет отвечать за отключение воды во всей системе. Его установка также является обязательным пунктом в разводке;
3. Любая система водопровода, за исключением канализационных труб, нуждается в грубой очистке. В жидкости находится большое количество различных минеральных отложений и твердых отходов, которые при прохождении могут повлиять на работу коммуникаций. Этот фильтр монтируется сразу под вентилем;
4. Следующим устанавливается счетчик и фильтр окончательной очистки;

5. После этого устанавливается коллектор. Количество выходов нужно предварительно рассчитать в проектной документации. Стандартно может быть от 2 до 4 отводов;

6. Коллектор обязательно оснащается вентилями для смесителя, радиаторов, унитаза и прочих водопроводных выводов.

Видео по теме:

Как правильно установить смеситель в ванной: монтаж своими руками (с видео)

Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.

Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).

Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.

В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.

У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.

Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.

Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.

Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.

Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.

Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:

https://youtube.com/watch?v=-wfy1e6wm0A

Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Планируем предстоящие работы

Начинать ремонт следует с тщательного планирования предстоящих мероприятий. Разводка труб – один из важнейших элементов, формирующих систему канализации и водоснабжения. От того, насколько грамотно она спланирована и выполнена, во многом зависит функциональность сооружения. На этапе планирования необходимо определить несколько важных факторов.

Подбираем способ монтажа трубопровода

Укладка труб может быть проведена закрытым или же открытым способом. Обе эти схемы, в принципе, одинаково надежны. Различаются они особенностями эксплуатации и обслуживания. Открытый монтаж предполагает установку труб поверх стен или пола. При желании их можно будет скрыть различными декоративными конструкциями. Главное достоинство – легкодоступность коммуникаций. При необходимости подключения новых элементов, обслуживания или ремонта не понадобится разрушать декоративное покрытие, скрывающее трубы. Кроме того малейшая протечка или другая проблема сразу же станет очевидна и своевременно ликвидирована.

При скрытой укладке трубы монтируются прямо в стену, что, безусловно, более эстетично. Однако обслуживание и ремонт коммуникаций весьма затруднен. Так же, как и осмотр деталей на предмет протечек или других проблем. При скрытом монтаже целесообразна установка датчиков, которые сообщат об утечке воды. В любом случае для того, чтобы получить доступ к трубопроводу придется вскрывать стену, что является самым большим минусом этого типа установки.

Открытый вариант разводки труб наиболее прост в исполнении, обслуживании и ремонте. Не эстетичный вид можно при желании закрыть декоративными аксессуарами

Важность материала изготовления труб

Как показывает опыт, своими руками разводку сантехники проще всего выполнять при помощи полипропиленовых или металлопластиковых труб. Это надежные в эксплуатации легкие детали, которые хорошо поддаются обработке и достаточно просты в монтаже. Для выполнения соединений металлопластиковых конструкций используются разные виды фитингов или обжимные муфты, устанавливающиеся с помощью специальных клещей. В силу того, что специальное оборудование для установки не требуется, металлопластик можно монтировать даже в самых труднодоступных местах.

Металопластиковые трубы могут быть соединены с помощью фитингов или обжимных муфт. Во втором случае для монтажа понадобятся специальные клещи

Соединение полипропиленовых труб выполняется в виде сварочного шва. Для работы понадобится специальный аппарат, который лучше всего арендовать или взять у знакомых. Этот момент обязательно должен учитываться при выборе труб, поскольку в труднодоступных местах выполнить соединение полипропиленовых элементов будет почти невозможно. Дополнительным аргументом за выбор полипропилена станет возможность легко исправить неудачно получившийся стык, что очень ценно для начинающего сантехника.

Устройство схемы разводки

Выбирать схему разведения водопроводных труб можно из двух вариантов: тройникового или коллекторного. Второй считается наиболее практичным и удобным. Он предполагает, что при установке сантехники в ванной или туалетной комнате каждый прибор будет подключаться отдельно, что существенно уменьшает перепады давления в системе и позволяет проводить ремонт без отключений трубопровода. Вариант отличается предельной простотой монтажа и минимумом соединений, однако стоит дороже, чем тройниковая схема. Она несколько более сложна в исполнении. Специалисты рекомендуют при ее сборке устанавливать на каждом из ответвлений от основной системы запорный кран, чтобы не перекрывать всю конструкцию в случае поломки.

Итогом планирования станет схема расстановки сантехнического оборудования и разводки труб. Выполняется она после точных замеров помещения и приборов, которые будут в нем установлены. С помощью такого плана будет гораздо проще определить все необходимые детали и их количество, а так же предотвратить возможные недоразумения с выходом установочных углов в процессе монтажа оборудования. Очень неплохо пронумеровать каждую деталь разводки в том порядке, в котором будет производиться сборка. Можно так же составить список всех элементов с указанием типа соединений и длины фрагментов.

Пример схемы разводки труб. Выполняя самостоятельно подобный чертеж для простоты монтажа лучше всего пронумеровать все элементы и обозначить их размеры

Проектирование

Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:

• планировка внутреннего пространства;
• количество сантехнических приборов;
• схема разводки труб;
• количество сантехнического оборудования на линиях ХВС/ГВС;
• наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
• материал труб, способ их соединения;
• дизайн, качество интерьера санузла.

В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:

• совмещенный возле кухни;
• совмещенный отдельно от кухни;
• раздельный возле кухни;
• раздельный отдельно от кухни.

В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.

В совмещенном санузле все трубы собраны внутри одной комнаты.

Затем необходимо учесть количество сантехнических приборов внутри помещения:

• ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
• совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.

Внутри совмещенного санузла сантехнических приборов помещается больше.

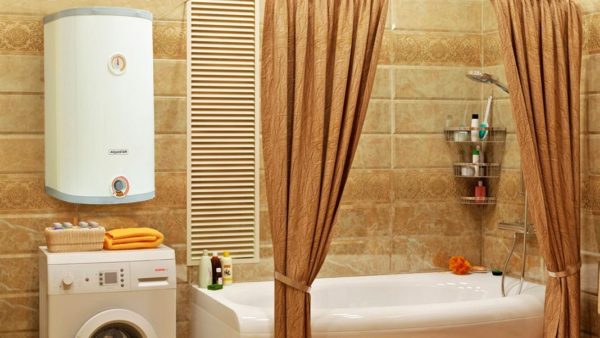

Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.

Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.

Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

Подробнее: Основы правильного монтажа проводки в ванной.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход – это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

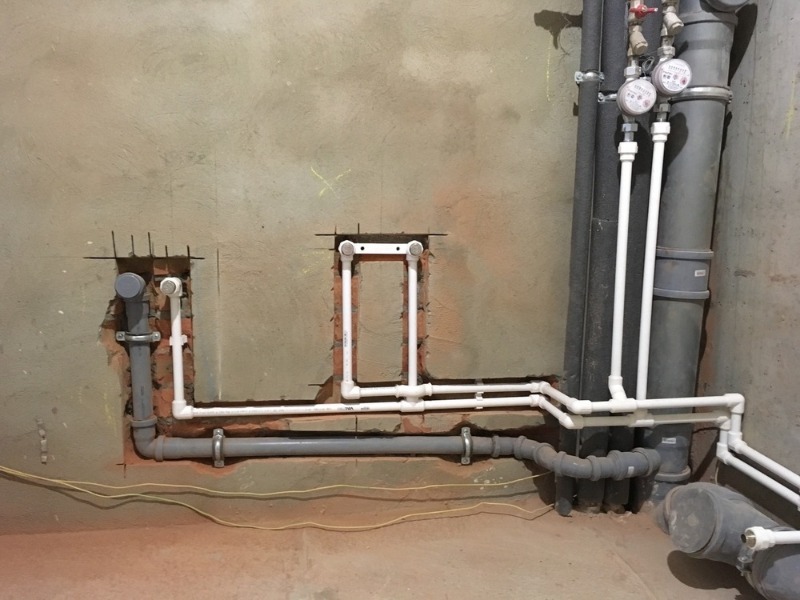

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.
