Как сделать канализацию в частном доме своими руками: обзор +схемы и видео

Схема прокладки канализации

Прежде чем начать работу начертите схему прокладки труб и их соединений в внутри дома. Будет проще, если необходимые помещения окажутся рядом. Так как схема для каждой системы индивидуальна, проработайте все нюансы разметки. Хотя в итоге можете сделать, как душа пожелает. Главное чтобы работало, денег хватило и от норм не отошли.

При разработке проекта канализации не забудьте о коллекторной трубе. Зная ее местоположение сможете спроектировать проводку остальных частей канализационной системы.

Порядок составления план-схемы

Составление план-схемы проведения канализационных труб в частном доме очень важная стадия. Как план будет составлен, так вам будет служить вся очистительная система. Поэтапно:

После того как план-схема проведения внутренней системы канализации сделана, можно приступать непосредственно к проведению труб. Однако, есть особенности, которыми пренебрегать не следует:

1. Сточные воды из туалетной комнаты, а именно, из унитаза, должны выходить через трубу диаметром 10-11 сантиметров. Причем, желательно чтобы длина их была не менее метра.
2. Остальные трубы идут из ванной комнаты и кухни диаметром 50 миллиметров. Готовятся они, как и труба для стояка из ПВХ или ПП. На мой взгляд, разницы в материалах нет, так как свойства они теряют при нагреве выше 100 градусов по Цельсию, а в канализационных системах таких температур не наблюдается.
3. Засоры обычно образуются в поворотах на 90 градусов. Поэтому подумайте о приобретении некоторого количества сорокапятиградусных колен из пластика во избежание канализационных пробок.
4. До сих пор некоторые люди используют чугунные, стальные и Бог еще знает какие непрактичные советские трубы. А зря. Поливинилхлоридные и полипропиленовые трубы намного надежнее, долговечнее, и, главное, стоят недорого. Причем проведение системы канализации с такими трубами намного упрощается как в частном доме, так и многоквартирном.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана

Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб

Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Герметик наносится поверх резиновой прокладки

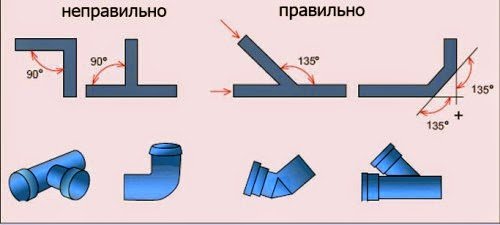

Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Схема устройства водяного затвора

Мнения на эту тему разделились.

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.

Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Как сделать септик из бетонных колец?

Один из самых популярных вариантов самодельного септика – сооружение из бетонных колец. Готовые бетонные конструкции существенно облегчают монтаж устройства по сравнению, например, с заливкой бетоном.

Процесс создания септика состоит из следующих этапов:

1. Разметка места под септик.
2. Рытье котлована.
3. Установка бетонных колец.
4. Бетонирование дна котлована.
5. Подключение канализации и переливов.
6. Герметизация и гидроизоляция стыков.
7. Засыпка котлована.
8. Установка верхнего перекрытия с крышкой.

Но перед покупкой необходимых комплектующих желательно составить схему септика и разобраться с особенностями монтажа. Наглядно представить процесс строительства септика из бетонных колец поможет следующая фото-подборка:

Под бетонные кольца, разумеется, нужен котлован цилиндрической формы. Таких котлованов понадобится два или три, в зависимости от количества камер септика. Если речь идет об обслуживании небольшой дачи, можно обойтись всего двумя камерами.

В первой будет производиться отстаивание и бактериальная переработка стоков, а во второй – утилизация осветленных сточных вод через песчано-гравийный фильтр.

Проще всего сделать котлован для септика с помощью экскаватора, хотя при желании эти работы можно выполнить и обычной лопатой

Для частного дома, в котором проживает несколько человек, имеет смысл соорудить трехкамерную конструкцию. Первые две камеры по конструкции будут практически идентичны.

В первую выполняется врезка канализационной трубы, ведущей из дома. Расстояние между отдельными частями септика должно составлять около 50 см.

Глубина котлованов определяется высотой колец и толщиной дна, хотя в последнем котловане бетонирование дна выполнять не нужно.

Для проведения земляных работ можно использовать экскаватор или провести их вручную, хотя это способ довольно трудоемкий. На плотных глинистых грунтах можно сначала вырыть котлован, а затем установить в нем кольца.

На песчаных грунтах обычно ставят кольца в выбранном месте и выбирают грунт изнутри круга таким образом, чтобы кольцо постепенно опускалось вниз.

Затем устанавливают следующее кольцо и т.д. Этот метод очень эффективен при устройстве колодцев, но септики обычно не бывают такими глубокими, поэтому можно выбрать наиболее удобный метод.

Чтобы опустить бетонные кольца в котлован для септика, удобнее всего использовать специальную технику, например, подъемный кран или лебедку

Котлован вырыт, кольца опущены, теперь можно приступить к бетонированию дна. Для этого используют смесь из цемента, песка и воды в соотношении 2:2:1. Состав заливают на дно конструкции. Перед началом эксплуатации септика нужно дождаться высыхания стяжки, это повысит ее прочность.

Стыки между кольцами заделывают изнутри и снаружи с помощью цементного раствора. Рекомендуется использовать сухие строительные смеси, которые предназначены для использования в местах с повышенной влажностью. После заделки швов их обрабатывают обмазочной гидроизоляцией.

Снаружи септик покрывают слоем гидроизоляции. Некоторые мастера рекомендуют промазывать не только стыки, а полностью всю емкость устройства

Траншею для канализационной трубы, ведущей от дома к септику без откачки и запаха, укладывают с небольшим уклоном. В месте соединения септика и трубы в толще бетона проделывают отверстие подходящих размеров.

Таким же образом устанавливают и трубы-переливы, которые соединяют отдельные части септика. Все места соединения септика с трубами нужно заделать и покрыть слоем гидроизоляции.

На дно последнего отдела септика вместо цементного раствора укладывают гравийно-песчаный фильтр. Сначала засыпают и разравнивают песок, а затем – слой гравия.

Допускается также использование для этих целей щебня подходящей фракции. Толщина фильтрационного слоя должна составлять примерно 30-40 см.

В качестве верхнего перекрытия септика, сделанного из бетонных колец, используют специальную круглую плиту подходящего размера с герметичной крышкой

После того, как все отделения септика готовы, нужно накрыть их круглыми бетонными плитами, которые можно приобрести у производителей ЖБИ в комплекте с бетонными кольцами.

В таких крышках имеются отверстия с герметичными бетонными крышками. Остается выполнить обратную засыпку котлованов, и септик можно считать готовым к эксплуатации.

Общие принципы устройства канализации

Однозначно, самый простой вариант — когда дом можно подключить к городской канализации, но не на всех частных участках есть такая возможность. Потому приходится думать о собственной автономной системе отведения сточных вод. Обычно устройство внутренних коммуникаций в первом и втором случае одинаковое, а вот внешнее устройство разнится.

Внутренняя система состоит из сантехнических приборов, присоединённых к ним труб маленького диаметра, которые в свою очередь соединяются с более широкими трубами и идут к стояку. По нему нечистоты попадают в горизонтальную широкую трубу и выводятся наружу. Пограничным элементом внутренней и наружной канализации является точка вывода стоков наружу. Далее по широким трубам вода попадает в очистительную установку или центральную канализацию.

При проектировании системы вывода нечистот стоит учитывать ряд нюансов и правил:

1. Сколько человек проживает в доме. От этого числа зависит объем нечистот.
2. Частота пользования домом, а соответственно, канализацией. К примеру, объем нечистот в доме круглогодичного проживания и на даче будет отличаться в разы.
3. Количество планируемых сантехнических устройств в доме. От этого будет зависеть выбор производительности системы. К примеру, дом с двумя уборными, душевыми, ванными должен иметь более производительные коммуникации, чем здание с одним туалетом, душевой и мойкой.
4. Особенности почвы: уровень подземных вод и глубина промерзания грунта (ГПГ) зимой. Эти показатели определяют глубину закладки труб, а также необходимость их теплоизоляции/обогрева. Также важен состав грунта — в песчаных грунтах можно устанавливать фильтрующие колодцы.
5. Ландшафт участка — это в идеале должен иметь небольшой уклон, так как сточные воды будут течь вниз и системы очистки также нужно располагать в нижней части территории.

Если участок совершенно не имеет уклона, и отходы не могут стекать самотёком, возможно понадобится установка специального насоса. Такое устройство также необходимо для большого дома на два и более этажей со сложной системой канализации, множеством санузлов.

Тип планируемых очистительных сооружений (сразу же стоит рассчитать возможность подъезда ассенизатора).
Тип водоснабжения на участке: централизованное/колодец/скважина.
Внутренняя прокладка труб: может быть скрытой или открытой. При скрытом монтаже интерьер будет более эстетичным, но во втором ремонт и проверка труб значительно упростятся.
Если дом только строится, то мокрые комнаты надо располагать близко друг к другу, чтобы упростить монтаж и дальнейшее обслуживание. В двухэтажных постройках с этой же целью санузлы располагаются друг над другом.

В целом, устройство системы нечистот для загородного дома можно разделить на такие работы:

• внутренние — прокладка коммуникаций по всем мокрым помещениям (уборная, кухня, ванная комната), установка стояка и фановой трубы;
• внешние — установка автономного очистительного сооружения (разновидности установок рассмотрим далее) и подвод в нему труб.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

• Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
• Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
• Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).

Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм	Расстояние между элементами на линии, м	Тип элемента
50	12	ревизия
50	8	прочистка
110, 150	15	ревизия
110, 150	10	прочистка
200	20	ревизия

Ход монтажных работ

Если в частном доме ранее имелась система канализации, а разводка требует обновления, можете воспользоваться проложенными путями. Однако если разводка системы труб удаления стоков в доме не подходит для проложенных ранее путей, монтаж следует начинать заново.

Порядок действий:

1. Вскрываются полы;
2. Рытье траншеи;
3. Обустройство песчаной прослойки в траншее;
4. Укладка трубопровода;
5. Переходники.

Вскрытие полов

Для того чтобы своими руками смонтировать систему удаления сточных вод в частном доме, понадобится своими руками вскрыть полы. Иногда вскрытие полов в доме можно избежать, если под полом при доме имеется место для передвижения человека. Но в старом доме с большой вероятностью под полом нет такого пространства, поскольку ранее дома строились своими силами над поверхностью земли.

Рытье траншеи

Разводка канализационных труб потребует рытья траншеи, к которому следует приступить следующим этапом. Траншея будет служить для укладки основных труб. Чтобы определить глубину погружения труб, понадобится своими руками вырыть углубление под фундаментом, после чего произвести получившееся расстояние. Если показатель превышает 1 метр, то глубина залегания трубы не позволит ей замерзнуть зимой. Если имеется необходимость, траншею можно углубить. Также стоит знать, что при острой необходимости, связанной с индивидуальными причинами строения, в доме место вывода труб утепляется.

Песчаная прослойка

После этого продолжаем своими руками рыть траншеи, которая располагается с наружной части дома. Так, насыпается песчаная прослойка толщиной не менее 15 сантиметров. Подобная мера позволяет выдержать давления грунта, который насыпается своими руками сверху.

Укладка труб

Как только Вы своими руками вырыли траншею, в нее укладываются трубы, при этом они стыкуются посредством специализированного соединительного элемента. Пластиковые трубы могут быть двухметровыми и трехметровыми, вследствие чего делать выбор следует именно тех, которые будут удобными при монтаже в конкретном доме. Толщина труб не должна быть менее 110 мм. Места труб, где система будет с большой вероятностью засоряться, рекомендуется установка ревизий. Посредством специальных заглушек производится очистка труб стальным тросом.

Применение переходников

Внутренняя разводка в доме производится не без участия специализированных переходников, способных качественно соединять трубы канализации различных диаметров.

Правильно развести качественную канализацию, как можно в этом убедиться, вполне возможно. Правильное выполнение монтажных работ практически гарантирует Вам долговечное и качественное использование системы сточных отведений, при этом работа может быть выполнена своими руками.

Монтируем самостоятельно

Для того чтобы самостоятельно сделать разводку канализации в частном доме, прежде всего надо составить подробную схему. Для этого лучше взять бумагу с миллиметровой разметкой и нанести на неё план дома с учетом масштаба. Далее на чертеже отмечают места расположения сантехнических приборов и определяют место установки стояка. После этого на план наносят трубопроводы со всеми фасонными частями. Если дом имеет несколько этажей, надо составить такой же чертеж для каждого этажа. С ним определить общую длину труб достаточно просто, к тому же схема существенно упростит расчет необходимого количества фитингов.

Схема монтажа уклонов канализационных труб

После закупки всех необходимых материалов работу ведут в следующем порядке:

• На сантехнические приборы устанавливают сифоны и колена-гидрозатворы.
• Присоединяют к сифону трубу Ø50мм.
• Посредством двух 45° колен подключают выпуск к горизонтальному отводному трубопроводу.
• До стояка отводную линию ведут с уклоном в 30мм на каждую 1000мм длины трубопровода. Его величину достаточно просто выдерживать, если трубы крепить при помощи специальных хомутов.
• При скрытом монтаже каждый поворот канализации оснащают ревизией. Тройник со специальным косым люком для обслуживания трубопровода устанавливают и на стояк на каждом этаже здания.
• Унитаз подключают к горизонтальной линии Ø110мм при помощи прямоугольного тройника и углового фитинга.
• Для прохождения трубы сквозь стены и перекрытия в них устанавливается металлическая гильза, а труба защищается утеплителем. Гильзу необходимо зафиксировать песчано-цементным раствором.
• При необходимости перейти с 50мм трубы на 110мм, используют редукцию 50/110.
• Устанавливают вентиляционный клапан.
• Подсоединяют внутреннюю трубу к наружной (для плавного поворота используют несколько 30° угловых фитингов).

При соединении труб между собой все их стыки необходимо обработать силиконовым герметиком либо специальным клеящим составом. Это не только придаст трубопроводу прочности, но и повысит его герметичность

Особую важность такая работа имеет при скрытом прохождении труб (под полом или панелями)

Основные правила планирования

При планировании схемы внутренней канализации важно соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы. Советы по обустройству стояка и унитаза:

Советы по обустройству стояка и унитаза:

1. Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку возможен срыв гидрозатвора в расположенной рядом сантехнике.
2. Просвет трубы стояка должен быть равен или превышать диаметр сливного отверстия унитаза, но не менее 110 мм.
3. В вертикальном стояке необходимо предусмотреть специальные люки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
4. Недопустимо выводить край фановой трубы в дымоход.
5. Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

1. Размер сливного патрубка сантехнического прибора должен быть меньше диаметра отводящей воду канализационной трубы.
2. Длина сливной трубы, идущей от унитаза до стояка не должна превышать 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
3. Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их через два колена с углом 135 градусов.
4. Раструб канализационных труб должен быть расположен навстречу водяному потоку.
5. При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
6. Штроба для труб в несущих стенах может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
7. Сливы от посудомоечной машины и мойки желательно оборудовать жироуловителями.
8. При подключении сантехнического оборудования поворачивать нижний край тройника необходимо на половину высоты раструба.
9. Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.

После окончания монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полный слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

Объект	Обозначение
Стояк отопления	Ст
Главный стояк отопления (вертикальная часть розлива)	Гст
Компенсатор	К
Горизонтальная ветка (лежневка)	ГВ
Прибор для измерения температуры (термометр)	Т
Прибор для измерения давления (манометр)	Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

• Трубопроводы следует обозначать по ГОСТ 21.206 – 93.
• Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 – 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

• Отметки высоты указываются на выносных линиях или контурах элементов.
• Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

1. Трубопроводы с указанием диаметров.
2. Теплоизоляция участков трубопроводов. Она изображается графически.
3. Уровни осей всех трубопроводов относительно нулевой отметки.
4. Уклоны розливов (разумеется, там, где они необходимы – в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

1. При наличии разрывов в горизонтальных участках розливов – размеры участков.
2. Опоры, компенсаторы и подвесы.

1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
2. Стояки и лежневки (горизонтальные участки) с обозначениями.
3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

• Количество секций секционного радиатора.
• Количество секций (труб) регистра и его длина.
• Количество и длина ребристых труб.
• Для прочих отопительных приборов – их тип.

1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
3. Сами приборы для измерения параметров системы и учета тепла.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

1. Отопительное оборудование (котлы, радиаторы и т.д.).
2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
3. Прочие элементы отопительных систем (грязевики, сбросы).
4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

На фото – реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

1. Трубопроводы (розливы, стояки, подводки).
2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило – по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация	Монтажная операция
	Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.
	Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.
	Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.
	Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины
