Выполняем точную разметку фундамента самостоятельно

Разметка фундамента с помощью Египетского треугольника

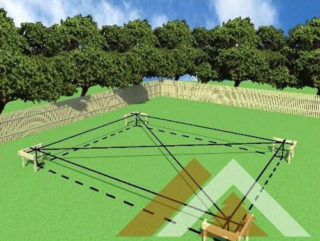

Разметка фундамента с помощью «Египетского» треугольника.

Первым вариантом, использующимся, чтобы разбить фундамент, является построение «Египетского» треугольника, имеющего соотношение сторон 5 — 4 — 3. Чем треугольник получится больше, тем точнее будет сделана . Для обыкновенного деревянного дома размером 4 х 6 м вполне подойдет треугольник, который имеет стороны длиной 3 м, 4 м, 5 м. Суть этого способа разметки в том, что линии стен здания параллельны катетам треугольника.

Далее нужно выбирать базовый угол. В этом месте необходимо забить деревянный колышек 1,1 — 1,3 м длиной и задать направление стены. Не имеет никакого значения, какая именно это будет стена. Но все же лучше, если это будет стена самая большая по длине. В выбранном направлении нужно отложить 4 единицы длины стены и установить второй колышек. Между двумя кольями натягивается первый шнурок. В результате получилась одна сторона треугольника.

Теперь необходимо отмерить отрезки веревки немного большие, чем 3 и 5 единиц полученной длины. Короткий отрезок нужно привязывать к колышку, который был установлен первым, а длинный — к следующему. Отмечаются точки, которые обозначают 3 и 5 единиц длины. Концы веревок нужно свести вместе и на пересечении отметок зафиксировать третий колышек. Получится треугольник, в котором должно быть 2-е перпендикулярных стороны, а также угол в основании в 90 °. От него в дальнейшем нужно будет размечать стены будущего строения.

Параллельно катетам треугольника нужно отложить 4 и 6 м. Эти места тоже нужно отметить кольями. Теперь у вас есть 3 угла постройки. Четвертый угол можно получить, отложив еще раз 6 и 4 м и найдя место, где пересекаются отметки. Теперь все колышки забиваются в землю так, чтобы на поверхности оставалось около 30-40 см. Леску (бечевку) нужно натянуть по всему периметру. Правильно выполненная внешняя обноска под фундамент готова.

Чтобы получить контур внутренней обноски, необходимо контур внешней обноски сместить внутрь прямоугольника на 30, 40 или 50 см в ширину. Сравниваете диагонали, удаляете все лишние колья. Вдоль всех оставшихся кольев необходимо уложить доску, надрезать дерн и разметить контуры траншей.

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

• по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
• по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

• в центре – осевая метка, для оси стены фундамента;
• справа и слева от осевой – метки ширина стены фундамента;
• еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

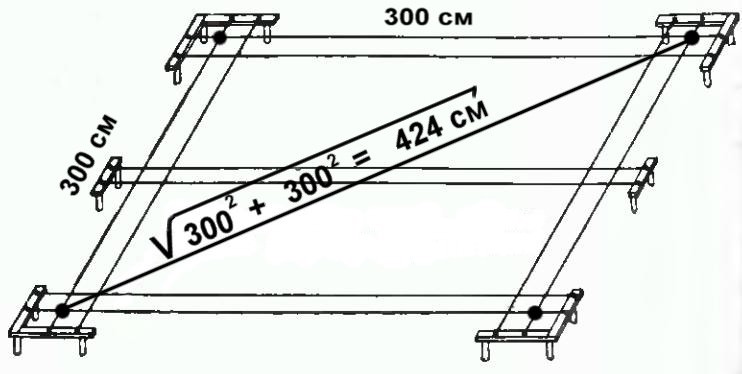

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

• Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
• Бутобетон. Применяется на скалистых либо песчаных грунтах.
• Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

• Подходит для строительства на любом грунте.
• Возможность размещения под постройкой подвала.
• Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

• Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
• Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
• Монолит. Внутреннее пространство граней заливается бетоном.
• Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

• Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
• Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
• Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

• Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
• Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Соблюдение определенных правил по разметке фундамента

При неверной разметке все дальнейшее строительство будет расходиться с планом

Точная разметка участка особенно важна для домов, стоящих на точечных опорах – столбчатых и свайных. Если речь идет о ленточном фундаменте или плите, наибольшее значение для корректного монтажа имеет сборка опалубки. В этих случаях идеальная точность разметки не имеет такого значения.

Поскольку при работе с лентами и сваями важно обозначать границы ростверка, требуется маркировать границы внешнего и внутреннего периметра. Если основанием служит плита, отмечается только внешний

В начале работ определяется некоторая черта, служащая опорой при расчетах. Это может быть улица или забор. Использовать для этой цели имеющуюся на участке пристройку не стоит ввиду ее небольших габаритов. Определив расстояние от опорной точки до планируемого здания, его откладывают от двух участков опоры, находящихся друг от друга на дистанции, превышающей длину возводимого фундамента. В получившихся точках вертикально выставляют колья и связывают прочным шнурком или бечевой (простая нитка не подойдет). Последующие манипуляции направлены на нахождение прямого угла, лежащего в основе любого здания.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.   www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

• нарушение геометрических размеров здания;
• неточности угловых размеров;
• неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
• при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Это интересно: Как правильно класть плиты перекрытия — объясняем по порядку

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Схема поэтапной разметки контура фундамента

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то – 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
4. Забивка колышков по внешнему периметру, натягивание шнура.
5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
7. Проверка внутренних углов и диагоналей.
8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

Точное нахождение точек при помощи теоремы Пифагора

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Источник

Разметка под фундамент своими руками

Андрей

Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент

Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых

Поэтому в этой статье рассмотрим именно их

Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

• Рулетки;
• Шнура;
• Гидроуровня и отвеса;
• Помимо этого понадобятся деревянные колышки.

С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки

Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
