Надёжная установка розетки в подрозетник

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

• Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
• Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
• Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

• Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
• Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
• Овальные – вместительные, рассчитанные на 1-5 механизмов.

Установка всех изделий производится после штробления поверхности.

Разделение по глубине

Для обозначения глубины используется буква Н. Монтажные коробки заглубляются на 40, 42, 60, 45 и 62 мм. Модели глубиной 80 мм предназначаются для клеммных колодок, когда проводка не оснащается распаечными коробами.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

• с лапками-распорками – предназначены для установки внутрь пустотелых стен;
• с ушками под саморезы для фиксации розеток и выключателей;
• с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Советы по установке розетки в гипсокартонной стене

Шаг 1 – Подготовительные работы

Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:

• Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
• Строительный уровень и маркер для разметки отверстий.
• Индикаторная отвертка для проверки напряжения в сети.
• Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.

Шаг 2 – Штробление гипса

Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.

Шаг 3 – Крепление подрозетника

Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.

Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.

Шаг 4 – Подключение проводов

Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.

Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.

Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.

Установка в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.
7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
9. Фиксаторы закручиваются отверткой.
10. Симметричность мультибокса проверяется уровнем.

При наличии звукоизолирующего слоя

1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
2. Ослабляются распоры гипсокартона.
3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
4. Коробку ставят в готовую нишу.
5. Закручивают распорные винты.
6. Подрезается конец провода на 15 см.

Установка подрозетника

Необходимые инструменты и материалы:

• карандаш строительный, но можно и канцелярский;
• линейка;
• ударная электродрель;
• электрический перфоратор;
• победитовое сверло;
• зубило;
• молоток;
• коронка для сверления бетона, диаметром которой больше диаметра подрозетника;
• болгарка с плотном по бетону;
• шпатель;
• строительный гипс, медицинский гипс, алебастр;
• нож для бумаги;
• строительный уровень или водяной уровень, сделанный своими руками.

1. Перед началом установки наметим с помощью карандаша и линейки место для подрозетника (две линии под прямым углом друг к другу — крестик). Если пол не покрыт, то к расстоянию до места разметки добавляем еще несколько сантиметров (3-5 см). Большинство электриков придерживается следующих стандартных правил при разметке:

• в комнате розетка располагается на расстоянии 30 см от пола (пол уже покрыт);
• на кухне над столешницей розетка располагается на расстоянии 110-120 см;
• розетка располагается на расстоянии 1 м над стиральной машиной;
• выключатель располагается на расстоянии 90 см от пола (пол уже покрыт).

Однако Вы можете немного отойти от этих правил и нанести разметку с поправкой под ваши требования.

Местоположение выключателя можно определить по человеческой руке. Встаньте спиной к стенке и опустите руки вниз. Отметьте точку на уровне ладони — это будет местоположение выключателя. Если будет несколько пользователей, то посчитайте среднее значение длин рук всех пользователей.

2. Сделать отверстие можно тремя способами:

1) На перфоратор (можно взять электродрель) устанавливаем коронку для бетона. Диаметр коронки (напрмер, 70 мм) должен быть больше диаметра подрозетника, который должен свободно помещаться в углубление. Глубина коронки берется чуть больше глубины подрозетника (больше на 4-5 миллиметра).

Прислоняем центр коронки по центру отметки для подрозетника и сверлим отверстие. При сверлении старайтесь не повредить электрический провод. Сверлим до тех пор, пока коронка не утонет в стене. Далее, окончив сверление, вынимаем коронку и молотком и зубилом выравниваем дно отверстия.

2) Прикладываем центр подрозетника к центру отметки и обводим карандашом, получая окружность. Дрелью с победитовым сверлом сверлим отверстия по линии полученной окружности. Высверлите побольше дырочек, чтобы было проще сделать выемку для подрозетника. Сверлить необходимо на глубину чуть большую глубины подрозетника (больше на 4-5 миллиметра). Далее с помощью молотка и зубила выдалбливаем и равняем отверстие.

3) Берем подрозетник, прикладываем его центр к центру отметки и обводим карандашом, получая окружность. Используя карандаш, вписываем окружность в квадрат, так чтобы стороны квадрата касались окружности в четырех точках. Берем балгарку с диском по бетону и режем квадрат по всем линиям. Электрический провод при резке необходимо отвести в сторону, чтобы не повредить. Далее молотком и зубилом выдалбливаем и равняем дыру до нужных размеров. Глубина должна быть чуть больше глубины подрозетника (на 4-5 мм).

3. Далее проверяем полученное отверстие на совместимость с подрозетником. Подрозетник должен утопать на 4-5 мм глубже края отверстия и свободно вставляться в него. Электрический провод подводим в сделанное отверстие: выдалбливаем канавку в верхней части дыры, используя молоток и зублио. На тыльной стороне подрозетника есть трафареты отверстий для провода. Строительным ножом вырезаем дурочку в нужном месте.

4. Чистим полученное углубление в стене

5. Приготавливаем раствор для крепления подрозетника. Берем строительный и медецинский гипс, алебастр, заливаем водой парциально и помешиваем шпателем. В результате получаем «кашу».

6. Смачиваем отверстие водой. Шпателем наносим слой «каши» в отверстие. Надеваем подрозетник на провод и фиксируем его в отверстии, чтобы края подрозетника были ниже края стены на 2-3 мм. Строительным уровнем выравниваем горизонталь шурупов у подрозетника относительно пола. Замазываем края отверстия «кашей» и выравниваем. Удаляем лишнее и чистим от ошметков.

Вернуться к содержанию

vse-postroim-sami.ru

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

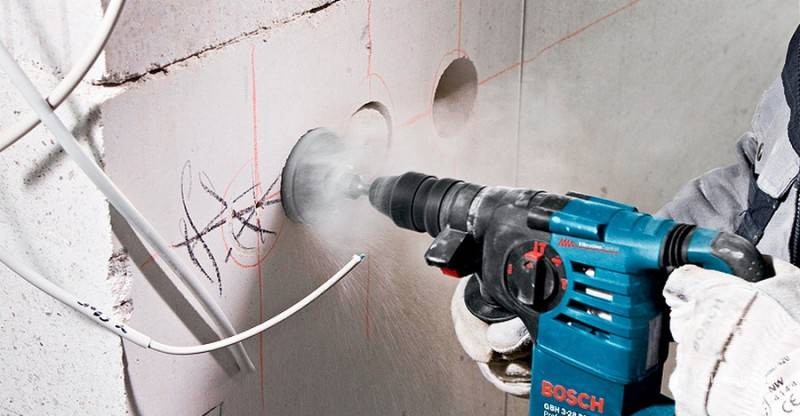

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

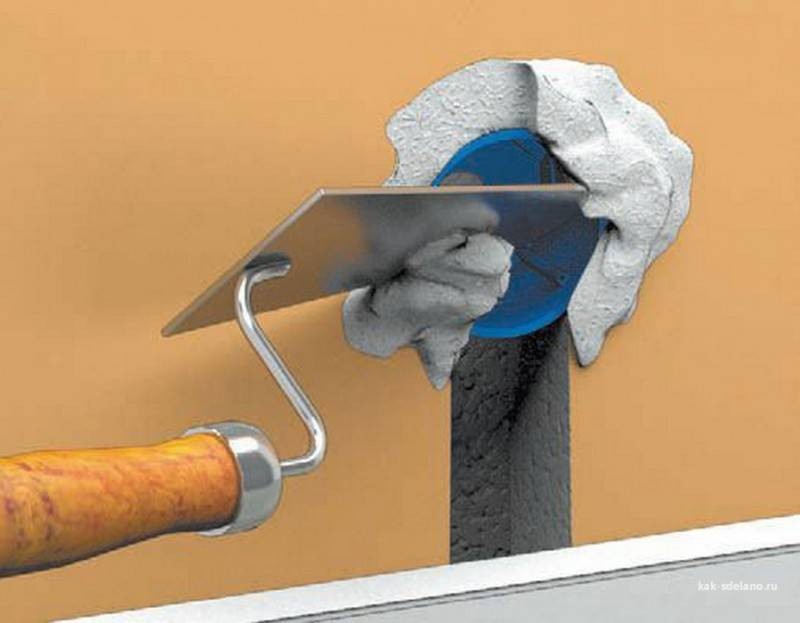

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

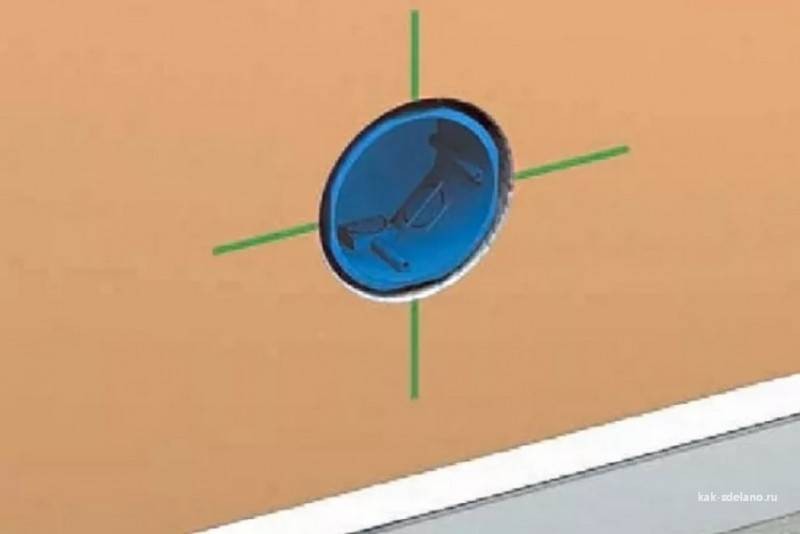

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Декоративные свойства

Розетка рп обладает отличными декоративными характеристиками. Ее главное предназначение преображать потолок, украшать и подчеркивать красоту люстры, скрывать дефекты потолка, место крепления и подсоединения люстры к сети. Великолепно дополняет и подчеркивает роскошь и живописное оформление стилей:

• Классический
• Модерн
• Арт-деко
• Венецианский
• Электика
• Античный
• Этнический
• Колониальный
• Смешанный
• Английский
• Барокко
• Готический

Разнообразие узоров и фактур позволяет реализовать и украсить практически любые дизайнерские проекты. Добавить изюминку в интерьер. Часто используется для украшения как отдельный элемент декора. Превосходно гармонирует с современной и антикварной мебелью. Комната визуально увеличивается, обретает воздушность и легкость.

Критерии выбора подрозетников

Чтобы из океана подрозетников, которые расположились на прилавках магазинов, выбрать именно ту модель, которая соответствует запросам, нужно знать его точный размер (диаметр и глубину), форму (круглую, квадратную, овальную) и назначение (для бетона, гипсокартона или пустотелого кирпича).

Если всё это известно, останется определиться лишь с производителем, выпускающим это электротехническое устройство. Естественно, отдавать предпочтение стоит торговым маркам, чья продукция известна и хорошо зарекомендовала себя.

Вот несколько примеров из наиболее известных моделей, которые успешно применяются на профессиональном уровне.

• Подрозетник СЗЕЗ — выпускается российским производителем. Прекрасно зарекомендовал себя в электромонтажных работах, отличается качественным пластиком, высокой степенью пожарной безопасности.
• Установочная электротехническая коробка HEGEL 68х60 мм. КУ 1205 — бренд отечественной компании, на российском рынке с 2006 года. Отличительной особенностью модели являются металлические зажимы.
• Подрозетник китайского производства «Dr.HD» (ID9288) – несмотря на не совсем лестные отзывы о товарах китайского производства, данная продукция отличается высоким уровнем качества. Коробка квадратной формы и вмещает в себе все положительные характеристики, присущие подрозетникам с такой формой.
• Коробка электротехническая 2332UJBS — продукт компании «ABB» (Швеция), изготовлена из высококачественного полипропилена. Торговая марка хорошо известна своим профессиональным электромонтажным оборудованием.
• Подрозетник GUSI ELEKTRIC 68 мм. Продукт отечественного производства, приятно отличается ценой. Качество соответствует мировым стандартам.

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.

Профиля на уровне розетки быть не должно. Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену.

Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.

Вот как сделать отверстие в гипсокартоне под розетку.

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

Установка подрозетников в гипсокартон с таким простым отверстием не вызовет дополнительных проблем. Фиксация будет успешной, если отверстия получится нужного диаметра, несмотря на то, что круг не идеальный. Вне зависимости от того, как делалось отверстие, необходимо ножом снять фаску по окружности. Стакан должен плотно зайти в отверстие, а не торчать из него.

Размеры инструмента

Места для подрозетников в бетоне сверлятся коронкой на 68 мм — она стандартная. Существуют небольшие цилиндры для 60 мм подрозетников, но брать для дома такую оснастку не стоит — лишний сантиметр несложно закрыть алебастром или штукатуркой, а оказаться в ситуации, что подрозетник не лезет в гнездо не стоит. Для работы с высокопрочными материалами используют алмазные коронки. Расстояние между центрами сверления остаётся 71 мм при любых размерах.

При сверлении в кирпиче и бетоне следует делать отметку глубины на самой коронке, чтобы не пробурить отверстие слишком глубоко. Особенно опасны в этом смысле межкомнатные перегородки, толщина которых может составлять всего 80−90мм.

Для гипсокартона используется отдельная коронка. Сверлить коронкой по бетону в гипсокартоне не следует — материал слишком сильно разрушится. Если нет отдельной оснастки для ГКЛ — лучше воспользоваться ножовкой и вырезать отверстие по разметке.

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Параметры и технические характеристики

Подрозетники, монтируемые в гипсокартон, обладают специфическими параметрами и техническими характеристиками, существенно отличающимися от стандартных изделий.

Основными внешними признаками этих изделий являются следующие:

• Наружный диаметр подрозетника для гипсокартона, представляющий собой стандартный ряд в размере 60, 64, 65, 68, 70 и 75 мм. Существуют еще нестандартные варианты, которые используются очень редко. Наибольшее распространение получили коробки диаметром 68 мм, поскольку этот размер подходит для большинства стандартных розеток и выключателей.
• Глубина. Также представлена собственным размерным рядом – 40, 42, 45, 60 и 62 мм. Использование той или иной модели зависит от толщины гипсокартонной конструкции. Если пространство позволяет, рекомендуется монтировать более глубокие коробки.

Существуют подрозетники для гипсокартона, размеры которого отличаются большей глубиной и увеличенным внутренним объемом. Такие изделия лучше всего подходят для расключения проводов, помещенных внутри. Это особенно актуально при невозможности использовать распределительные коробки, когда всю разводку приходится делать внутри самого подрозетника. В этом случае даже незначительные излишки внутреннего объема могут иметь решающее значение. В глубокий корпус легче разместить механизмы электроустановочных изделий.

Большинство подрозетников изготавливается из негорючего пластика – полипропилена с добавлением антипирена. Данный материал обладает огнестойкостью до 850 градусов, плотный корпус защищает механизм от любых повреждений. Верхняя часть оборудована широким передним бортом и отверстиями с заглушками, через которые можно ввести кабель любого диаметра.

В нижней части конструкции расположена пара крепежных лапок. Во время закручивания винтов они начинают притягиваться к гипсокартону и обеспечивают фиксацию подрозетника с внутренней стороны. Для изготовления лапок используется пластик или металл, разница между ними практически не ощущается. Пластиковые лапки обладают большей площадью, они не продавливают поверхность листа и держатся более надежно.

Металлические крепления считаются удобнее, поскольку изначально они не выходят за габариты корпуса. Каждый из них фиксируется пластиковым стопором. Благодаря этому подрозетник легко вставляется в отверстие гипсокартона, а затем во время закрутки винта стопор срывается, освобождая лапку, которая начинает раздвигаться и притягиваться к листу.

Выбираем коробки под розетки правильно

Короба, предназначенные для размещения розеток и подобных им устройств, подразделяются на несколько разновидностей. Подобная классификация необходима для их грамотной установки с последующим осуществлением перечисленных выше предназначений.

Существует целый ряд параметров классификации, среди которых следует выделить несколько основных.

По типу устанавливаемой поверхности

Подрозетники бывают необходимы для установки в различных помещениях, выполненных из разных материалов. Это может быть кирпич, бетон, пеноблоки или газобетон.

По данному параметру их конструкция может некоторым образом отличаться. К примеру, коробка для монтажа в гипсокартоне имеет дополнительные лапки для надежного крепежа.

По материалу изготовления

Подрозетники бывают пластиковыми или металлическими. Для установки коробки обычно используют первый вариант, имеющий большой ассортимент моделей и форм:

1. Круглые — получили широкое распространение. Под них легко сделать отверстие в стенке и подобрать необходимые группы приспособлений для монтажа.
2. Овальные — отличаются наличием большого количества места, что позволяет сделать запас провода, необходимого для монтирования устройств и процесса расключения. При необходимости можно приобрести короба, способные вместить до 5-ти механизмов.
3. Квадратные — имеют большой запас места для проводов и позволяют осуществить установку элементов диммеров, «умного дома» и ряда других устройств. Способны поместить до 4-х механизмов.

Металлические подрозетники не получили широкого распространения, поскольку являются проводниками электрического тока. Но это вариант выбора в домах, выполненных из дерева.

По количеству розеток

Востребованностью пользуются коробки одинарные, предназначенные для монтажа единичных розеток. Но набирают популярность и короба для размещения 2, 3 и 4-х розеток. Расстояние (межосевое) в таких подрозетниках составляет 71 мм в соответствии со стандартами.

Принято подразделять коробки и по размерам — внутреннему диаметру и глубине (40 – 60 мм). Дополнительно существует диаметр установки (60, 64 и 68 мм). Оптимальным вариантом выбора выступает подрозетник, имеющий диаметр 68 мм и глубину 42 мм. При необходимости выполнения разводки без коробок распределения подойдет глубина в 60 мм.
