Как сделать бытовку своими руками?

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

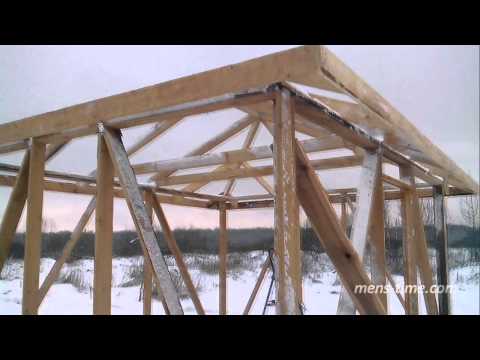

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

• Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
• Замена временных реечных раскосов на постоянные из доски 100х40 мм.

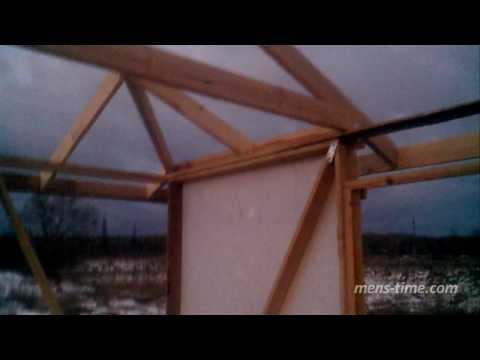

• Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].

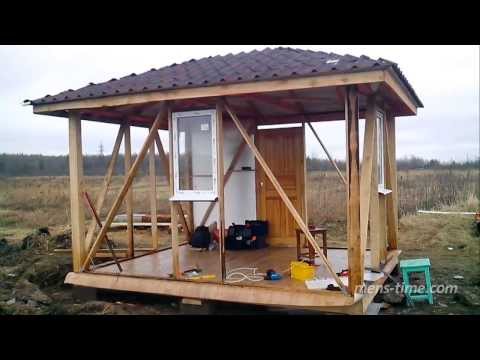

• Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
• Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
• Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.

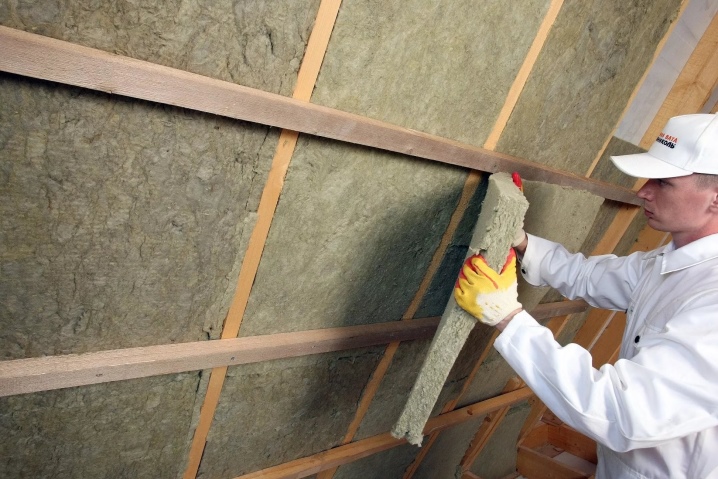

• Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
• Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
• Монтаж настила поперек лаг из обрезной доски 150х40 мм.
• Внешняя обшивка каркаса паронепроницаемым материалом.
• Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
• Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
• Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Как выбрать отделку бытовки

Если вы ищете бюджетный вариант, то оптимальным решением станет такой материал, как оргалит. В таком случае ваша постройка прослужит вам несколько месяцев. Чаще всего такая отделка актуальна для хранилища инструментов.

Бытовка с простой отделкой OSB

Более презентабельный вариант – вагонка. Этот материал известен своей стойкостью к влажной среде. Обработав постройку вагонкой, вы обеспечите себе комфортное проживание. Для тех, кто желает придать бытовке максимально эстетичный вид, правильным решением станет отделка при помощи материала, имитирующего брус. Стоит отметить, что материал имеет множество классов и от того, какой класс вы подберете, будет зависеть стоимость отделочных работ.

Отделанная вагонкой бытовка выглядит внутри очень привлекательно

Размеры и стоимость бытовок

Варианты бытовок, которые предлагаются производителями, отличаются не только материалами производства, но и размерами. Стоимость бытовки будет напрямую зависеть от ее площади и комплектации. Ниже указаны размеры строительных бытовок по ГОСТу:

• 2,3*3 м.
• 2,3*5,8 м.
• 2,4*6 м.
• 2,4*7 м.
• 2,4*8 м.

Выбор размера строительных вагончиков бытовок зависит от того, сколько человек в бригаде. Помещение должно вмещать необходимое количество спальных мест. На рисунке представлена примерная стоимость времянок разных размеров. Строительные вагончики и бытовки могут иметь несколько входов и окон. Отделка и внутренняя планировка тоже могут быть разнообразными.

Стандартный размер строительной бытовки — 2,4*6 м. Это самые распространенные и покупаемые в настоящее время вагончики.

Ставим на фундамент

Если контейнер или бытовка будет установлен на долгий срок, стоит сделать качественное основание. Для этой задачи есть несколько вариантов фундамента.

Ленточный фундамент мелкого заглубления

Такой фундамент можно считать капитальным и подходит он если блок контейнер будет размещаться на этом месте постоянно.

Основание ленточного типа для установки бытовок на даче своими руками применяют в тех случаях, когда ожидаемый срок эксплуатации сооружения превышает 10 лет. Для устройства опорной ленты выкапывается траншея шириной 300 мм и глубиной 500-700 мм. Разметка траншей должна соответствовать периметру бытовки.

После выполнения земляных работ в траншею укладывается арматурный каркас из 4-х продольных струн диаметром 10 мм и заливается бетонная смесь марки М300-М400. Установку вагончика можно произвести через 72 часа после твердения бетона. Не допускается применение ленточных конструкций на пучинистых, заболоченных, песчаных грунтах и при высоком уровне грунтовых вод.

Фундамент столбчатого типа

Столбчатые основания под бытовку применяют на устойчивых почвах и ровных горизонтальных площадках. Конструкция опор предусматривает наличие широкой площадки в нижней части и вертикальных каменных столбов. В зависимости от устройства нижней рамы бытовки наличие ростверка, соединяющего столбы, может быть необязательным. Столбовые опоры должны быть расположены по углам сооружения и по периметру с расстоянием между ними не более 2,0 метра.

Столбы могут быть выложены из полнотелого глиняного кирпича, бутового камня или отлиты из бетона. Работы начинаются с выкапывания ям размером 50х50 см и глубиной 0,5-0,7 метра. На дно ямы подсыпается песок и укладывается арматурный каркас. После этого заливается опорная площадка из бетона высотой 25-30 см.

Через 3-4 дня устанавливается короб опалубки сечением 30х30 см и заливаются армированные бетонные столбы или выкладывается каменная кладка. Разметка положения столбов определяется конфигурацией рамы несущего каркаса бытовки.

Применение винтовых свай

Свайное основание для бытовки применяют на слабоустойчивых грунтах или при сложном рельефе со значительными перепадами высот. Допустимая длина свай позволяет обеспечить опору на устойчивые слои грунтов при глубине до 6 метров. Сваи устанавливаются по углам бытовки и на расстоянии 1,5-2,0 метра друг от друга.

Ввинченные сваи обрезаются по одному горизонтальному уровню и соединяются между собой с помощью швеллера или двутавровой балки. Бытовка устанавливается на сваренный ростверк и фиксируется при помощи сварки или болтов.

Основание из фундаментных блоков

Эта конструкция является самой простой для монтажа. Однако высокая стоимость блоков приводит к удорожанию конструкции, которая будет целесообразной при наличии материалов бывших в употреблении.

Схема установки блоков

Блоки размещают перпендикулярно продольным опорным лыжам каркаса бытовки через каждые 1,5-2,0 метра. Если длина блока меньше ширины бытовки, то устанавливается два опорных элемента. В местах установки блоков должны быть выкопаны ямы глубиной 10-15 см и подсыпаны песком. Толщина песчаного слоя должна обеспечить установку блоков на один горизонтальный уровень.

Установка бытовки на готовый фундамент

После устройства основания под бытовку необходимо проверить положение опорных точек на одном горизонтальном уровне и приступить к установке купленного вагончика или изготовлению конструкции своими руками. В последнем случае собирается несущая рама на которой закрепляется несущий каркас и все остальные элементы бытовки.

Установка на покрышки

Автомобильные покрышки, заполненные раствором или песком, так же могут быть надежным основанием для установки такой конструкции. Это относительно дешевый вариант, если у вас есть они в наличии и для эксплуатации не пригодны. Нужно только выставить уровень, это будет сделать сложнее чем всеми остальными способами, и заполнить внутреннее пространство бетонным раствором, покрышки будут служить роль несъемной опалубки.  После его застывания можно проводить монтаж.

Как выбрать бытовку

Двухкомнатная конструкция с туалетом и душем – функциональное строение, обеспечивающее комфортабельные условия для владельцев. В сооружении предусмотрели 2 окна, вместо которых можно поставить панорамные блоки-двери. Выделяют три вида планировки:

• 3 в 1. Бытовые помещения и спальни совмещены внутри модуля.
• Хозяйственная зона наружу. Санузел, кухня и кладовка находятся за пределами места для отдыха. Часто летний душ выводят на улицу, под навес рядом с домом.
• «Распашонка». У подсобных и жилых модулей отдельные входы. Рядом располагают крыльцо.

Отделка миниатюрного домикаИсточник teenyabode.com

Очень удобны двухъярусные конструкции. Часто используют «вагончики» разных размеров. На верхнем этаже обустраивают спальню, внизу – хозяйственные помещения. Между собой «комнаты» соединены при помощи полноценных лестниц или устойчивых стремянок.

Двухэтажный интерьерИсточник yandex.ua

Окно в санузле часто располагают под потолком. Метод увеличивает освещение ванной или туалета, улучшает естественный воздухообмен. Парадную зону возле бытовки дополняют крытой верандой. Участок станет столовой или местом для семейных посиделок. Часть конструкции можно обустроить для хранения инвентаря.

Двухъярусный дизайнИсточник club-renault.ru

Дачный домик с удобствамиИсточник yandex.ua

Санузел в бытовкеИсточник yargeo.com

Строительные и жилые вагоны-бытовки: деревянные и металлические, модульные и на колесах

Одной из положительных сторон мобильных конструкций служит то, что металлические строительные вагончики бытовки при возведении не нуждаются в фундаменте. Это позволяет избежать не только затрат на его обустройство, но сэкономить время. Кроме того, с их помощью Вы сможете расположить своих работников в непосредственной близости от строящегося объекта. При этом не теряется комфортабельность условий проживания. В классическом варианте они проектируются как спальня и место для приёма пищи, эти комнаты могут быть как отдельными, так и совмещёнными. Дополнительные варианты использования: пост охраны, торговое или складское помещение, передвижной мобильный офис.

Деревянные вагончики бытовки на стройке используются редко. Чаще всего их покупают дачники, хотя и для отдыхающих у моря они могут стать прекрасным приобретением. Обычно после установки их комплектуют системой водоснабжения, что позволяет сделать даже комфортную кухню в отдельной комнате. При установке на колёса может транспортироваться как прицеп к автомобилю.

Показатели, положительно характеризующие жилые вагончики бытовки:

• монтаж в течение одних суток;
• хорошее качество и надёжность используемых в производстве бытовки материалов;
• высокая функциональность, достигается благодаря отменной звуко- и тепло- изоляции;
• комфортные условия проживания в бытовке с водоснабжением, электричеством и санузлом;
• компактность, бытовка отлично выручит, если на строительном участке ограничено место;
• низкая стоимость конечного изделия.

Схема каркаса бытовки

Основой каркаса бытовки являются 2 прямоугольника из бруса 100х100 мм или более, соединенные вертикальными стойками. Размеры — 6 м длина, 3 м ширина. Для нижнего прямоугольника рекомендуется брус 100х150 мм и более.

Нижний прямоугольник дополнительно укрепляется центральной продольной опорной балкой, набиванием сверху второго бруса 100х100 мм, и поперечными лагами для пола из бруса 50х100 мм с шагом 0,6 м.

Чтобы обеспечить необходимый угол наклона крыше, высота передних вертикальных стоек должны быть на полметра больше высоты задних. При расчетной высоте потолка бытовки 2,5 м задние стойки 2,3 м, передние — 2,8 м.

Необходимо по 2 дополнительных вертикальных стойки из бруса 50х100 мм на каждый торец здания, 4 на передний и 3 на задний фасад. Расположение стоек должно исходить из расположения окон и дверей, по заднему фасаду — равномерно с шагом 1,5 м.

К верхушке каждой угловой вертикальной стойки с двух сторон должны подходить диагональные раскосы доской 100х40 мм. К вспомогательным угловым стойкам, не имеющим фиксации оконными и дверными проемами, тоже нужно подвести подобные раскосы, хотя бы с одной стороны. Есть также варианты с подведением коротких раскосов с двух сторон к каждой стойке.

Фронтальный верхний каркасный брус находится на полметра выше нижнего, давая основу для крепления стропил.

Стропила из бруса 50х100 мм расставляются равномерно поперек каркаса с шагом 0,6 м, выходя за каркас с обеих сторон на 30 см. Первое и последнее стропило дополнительно крепится поперечными досками к верхним торцевым балкам.

Идеи обустройства

Красивые дачные бытовки — это не миф, а реальность. Современные хозяева не готовы мириться с ограниченной функциональностью таких конструкций и предлагают расширить их функционал за счет дополнительных пристроек или грамотного планирования пространства. Оригинальные дизайнерские решения для таких построек часто предлагают скандинавские дизайнеры. Например, можно установить на одну из стен панорамное остекление или оснастить обзорными окнами-люками крышу и наблюдать за звездами.

Если бюджет позволяет, стоит приобрести бытовку с верандой. Крытое просторное крыльцо можно остеклить и превратить в столовую или кухню, получив несколько дополнительных квадратных метров площади. Если же бытовка уже выбрана в классическом исполнении, можно соединить ее с террасой в виде пристройки, сформировав деревянный настил вокруг объекта вровень с крыльцом и оснастив его перилами и навесом. Это позволит заметно разнообразить и оформление фасадной части.

Планировка внутри бытовки тоже обычно ограничена отсутствием свободной площади. Но и здесь есть варианты. Если не экономить и объединить 2 модуля в линию, можно получить и полноценный тамбур, и спальни для всех членов семьи, и санузел с кухней. В проектах из бруса интересно выглядит декоративное остекление фасада дома с французскими окнами вместо дверей — получается вполне милое жилище в стиле прованс.

Как самому сделать каркас бытовки

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Закрепление конструкции

• Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
• Замена временных реечных раскосов на постоянные из доски 100х40 мм.
• Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
• Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
• Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
• Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
• Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
• Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
• Монтаж настила поперек лаг из обрезной доски 150х40 мм.
• Внешняя обшивка каркаса паронепроницаемым материалом.
• Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
• Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
• Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Внутреннее обустройство

Завершающим штрихом в строительстве бытовки считается ее внутреннее оформление.

Этим материалом обшивают поверхность стен и потолок. Единственный недостаток вагонки заключается в том, что после нескольких лет эксплуатации в условиях повышенной влажности по ее нижним кромкам могут появляться налеты плесени. Поэтому отличной альтернативой вагонке являются пластиковые панели – ими нужно обшивать блок бытовки и душевую.

Соблюдая правила противопожарной безопасности, обязательно освещаться должен выход и место монтажа обогревающих приборов. Другие же зоны освещаются на личное усмотрение. Обычно помещение бытовки условно разделяют на зону отдыха и санузел.

В них устанавливают плафонные светильники. Электропроводку следует монтировать в специальные металлические гофры, учитывая то, что линии должны размещаться только поверх обшивки стен. Место для размещения щитка с пакетниками и автоматом нужно выбирать так, чтобы оно хорошо освещалось светильником, размещенном на потолке.

Чтобы постройкой было удобно пользоваться, стоит побеспокоиться о монтаже системы водоснабжения.

Дополнительно следует выполнить монтаж умывальника, оснастив его краном. Не помешает также и монтаж компактного водонагревателя, выбирая наливные модели. К сливу раковины нужно обязательно подключить гофру для отведения стоков, ее присоединяют к канализационной трубе, которая выходит в сливную яму.

Подвод внутрь строения сливных коммуникаций и воды необходимо осуществлять через черновой пол.

В бытовках, что планируются использовать только в летнее время, достаточно выполнить подключение к стоку и воде при помощи гофрированных и гибких труб. На личный вкус можно оформить красивый интерьер, дополнив обстановку предметами мебели, текстилем и элементами декора.

Материал для изготовления дачной бытовки

Отделка бытовки вагонкой

Если строение используют в качестве места проживания, к строительным материалам предъявляют требования по части экологической безопасности, особенно к внутренней отделке стен, потолка, пола. Каркасное строительство предполагает использование утеплителя, который ставят между двух слоев обшивки.

Дерево

Строение представляет собой каркас бытовки из дерева, снаружи отделанный вагонкой, блок-хаусом. Внутри стены обшивают листами ДСП, ОСБ, толстой фанерой.

Особенности строений:

• кровлю делают по деревянным балкам, стропилам, фермам;
• пол выполняют по балкам из бруса.

Деревянные бытовки легкие, поэтому для их монтажа не требуется глубокий фундамент. Такие строения дешевле металлических, но они и служат меньше (около 15 лет). Транспортируемые бытовки подвергаются различным нагрузкам больше стационарных вариантов. Утепляют деревянные стены слоем минеральной ваты.

Щитовые

Щитовые бытовки дешевы и быстро собираются

Внутренние и наружные стены крепятся к стойкам цельными щитами. Щитовые конструкции отличаются минимальными затратами материалов, быстрой сборкой.

В качестве штучных ограждений выступают:

• рамки, обшитые ДСП, цементно-стружечными панелями (ЦСП);
• дощатые щиты;
• блоки из вагонки.

Из ОСБ плит

ОСБ – материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу

Крупноразмерные элементы в качестве стеновой облицовки дают преимущество в виде жесткости. Такие конструкции предназначены для переносных и перевозных модулей.

Плиты ОСБ имеют следующие характеристики:

• сделана в виде многослойного листа из стружки, которая скреплена смолой с добавлением искусственного воска;
• почти не впитывает влагу, не набухает от воды.

Стройматериал хорошо удерживает метизы, не трескается, сочетается с различными отделочными слоями. К недостаткам относят низкую проницаемость для пара.

Из металлопрофиля

С помощью профильной трубы каркасу можно придать разную форму, устроить любую планировку помещения. Для повышения безопасности проемы оснащают стальными решетками, делают железные входные двери.

Особенности каркасных бытовок из металлопрофиля:

• стены выполняют металлическими профлистами, сэндвич-панелями с внутренней прослойкой утеплителя;
• крышу кроют оцинкованными стальными листами.

Внутри металлической бытовки подшивают дополнительный потолок для утепления поверхности, предохранения от шума.

Из сэндвич-панелей

Строения из сэндвич-панелей считаются самыми теплыми и комфортными

Материал обшивки легкий, не требует усиления каркасных стоек, других несущих элементов. Дом просто строить, работы не занимают много времени.

Свойства панелей по типу сэндвича:

• экологическая чистота;
• устойчивые характеристики огнестойкости;
• влагостойкость;
• хорошая теплоизоляция, шумозащита.

Панели декоративной группы отличаются красивым внешним видом, облицовочные плиты монтируют круглый год, независимо от температуры воздуха.

Где разместить?

Все зависит от того, с какой целью устанавливается временное сооружение. Руководителям строительных площадок следует тщательнее продумывать место установки бытовок для рабочих. Они не должны мешать транспорту и основному строительству. Необходимо, чтобы они находились в некотором отдалении от опасных участков.

Дачникам также следует заранее подумать над местом установки – от этого будет зависеть дальнейший комфорт. Необходимо своевременно расчертить план, где планируется возводить основное строение. На чертеже нужно определить место под огород.

Нужно планировать свои постройки так, чтобы не нарушить законодательство. Они должны находиться в пятиметровой зоне от линии улицы. Между соседским забором и строением расстояние должно быть не менее 3 м.

Затем нужно учесть инсоляцию конструкций. Обычно окна жилых помещений выводятся на южную сторону. Если их установить на юго-западе, то можно получить вместо комфорта жаркую атмосферу из-за перегрева помещения.

Список стройматериалов

После того как с планировкой, чертежами и схемами сооружения вопрос решен, остается приобрести соответствующие строительные материалы и заняться сооружением постройки. Для этого стоит предварительно составить смету, рассчитав количество стройматериала. В том случае, если при строительстве будет использоваться дерево, то понадобится приобрести доску и брус для монтажа каркаса. Внутри же бытовку можно будет обшить вагонкой, заранее уложив утеплитель. Если же каркас планируется варить из металла, то придется купить квадратные трубы.

При выборе строительного материала стоит обратить внимание на ряд моментов. Для того чтобы сделать основание каркасной конструкции из дерева, применяют обвязочные балки или стойки

Для этого приобретают брус размером 10х5 см. Для утепления бытовки необходимо делать стены потолще, увеличивая сечение стоек до 15 см

Для того чтобы сделать основание каркасной конструкции из дерева, применяют обвязочные балки или стойки. Для этого приобретают брус размером 10х5 см. Для утепления бытовки необходимо делать стены потолще, увеличивая сечение стоек до 15 см.

Внешнюю отделку постройки можно осуществлять профнастилом, блок-хаусом или вагонкой. Для оформления сооружения внутри отлично подойдут пластиковые панели. Что же касается крыши, то ее можно накрыть как ондулином, шифером, так и профнастилом.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Укороченные и удлиненные бытовки

Строительные вагончики-бытовки, размеры которых составляют 6х2.3 м, для проживания очень удобны. Однако иногда на объектах по техническим нормам размещения персонала требуется установка конструкций и немного других размеров. Это могут быть укороченные или, наоборот, удлиненные бытовки. Эти два варианта обычно также производятся по установленным ГОСТами стандартам. Ширина и высота у них так же, как и у обычных, равна 2.4-3 метра. Длина же может отличаться. У укороченных бытовок этот показатель составляет 2.5 — 5 м, у удлиненных 8-12 м.

Вес стандартной бытовки, изготовленной из дерева, со всей комплектацией составляет обычно около 1400-1500 кг. Металлическая бытовка 6х2.3 м «потянет» на 1900-2200 кг.

Таким образом, строительная бытовка, размеры и вес которой стандартны, вполне компактна и может перевозиться в том числе и автотранспортными средствами.

Разница в перевозке деревянных и металлических бытовок

Строительные вагончики из металла и дерева различаются по способу транспортировки. Закладные детали для перемещения с применением строп у деревянных вагончиков отсутствуют, в то время как на металлических установлены заводские петли для крепления строп. Кроме того, последние не подвержены деформации при погрузке ввиду жесткой конструкции каркаса.

Деревянные вагончики легче металлических, их стропят снизу под основание. Для погрузки и перевозки таких бытовок не требуется грузовик-манипулятор с большой грузоподъемностью стрелы крана и грузовой платформы.

При погрузке и транспортировке металлических вагончиков следует помнить, что у них может значительно изменяться вес относительно центра тяжести вследствие перемещения предметов, находящихся внутри. В бытовке может быть мебель, санузел, инструменты и т. п.

Перед началом погрузки металлических вагончиков следует особенно тщательно проверить строповочные петли. Выбирать следует грузовик-манипулятор с грузоподъемностью стрелы не менее 4 тонн.

Чертежи бытовок 6х3

Наиболее универсальными по площади, весу, наличию строительных материалов подходящего размера являются бытовки размером 6х3 м. Для каждого конкретного случая легко спроектировать свой оригинальный чертеж бытовки, взяв за основу типовую схему каркаса, и добавив необходимые проемы и перегородки. Внутренние перегородки устанавливаются, если строение будет служить как временное жилье, и необходимо отделить от жилой части складскую, туалетную, кухонную и так далее.

Стандартный чертеж строительной бытовки 6х3 предусматривает наличие 3 комнат — основной, размера 3х4,5, оборудованной отоплением и прочими удобствами, коридора, размером 1,5х1,5 м, выполняющего функции температурного шлюза, кладовки/туалета, размером 1,5х1,5 м. Крыша для всех моделей берется из профнастила.

Стены

Классический сэндвич каркасного строения имеет несколько слоев: внутренняя обшивка, паронепроницаемая пленка Изоспан, утеплитель между стойками каркаса (минеральная вата), паропроницаемая мембрана, дистанционная планка (для вентиляционного зазора), ОСБ и декоративная облицовка.

На практике, внешнюю обшивку для бытовки могут «упростить» до одного наружного слоя — либо ОСБ (OSB), либо декоративная отделка. Учитывая низкие «эстетические» свойства ОСБ, чаще выбирают второй вариант, хотя плиты можно окрасить в любой цвет как обычную деревянную поверхность.

Чаще всего для наружной отделки выбирают блок хаус.

Он прочнее и «теплее», чем вагонка и больше подходит для наружной отделки. Можно использовать имитацию бруса.

Как альтернативу деревянной обшивке некоторые предпочитают виниловый сайдинг. За ним не нужен уход и лакокрасочная обработка.

Внутренняя отделка также может иметь эконом вариант из ОСБ  (OSB)или ДВП,

которую можно покрасить или оклеить виниловыми обоями.

Но более распространена обшивка деревянной вагонкой.

Вагон бытовка своими руками отделана вагонкой и готова к заселению.

Внутреннюю перегородку надо предусмотреть еще разрабатывая проект бытовки, но не поздно  обустроить её позже. Главное, чтобы она крепилась к одной из лаг пола снизу и брусу потолочной балки сверху.

Снаружи и изнутри крепят наличники окон и дверей. Отделывают угловые стыки снаружи планками или деревянными профилями, а изнутри плинтусами и галтелями.

Завершают отделку шлифовкой деревянных покрытий, грунтовкой и лакокрасочной обработкой.

ч.1 Каркасная бытовка своими руками. Изготовление основания

Watch this video on YouTube

ч.2 Каркасная бытовка своими руками. Изготовление и установка каркасных стен

Watch this video on YouTube

ч.3 Бытовка своими руками Стропилы Вальмовая крыша

Watch this video on YouTube

ч.4 Проверка гидроизоляционных свойств пленки Спанлайт А

Watch this video on YouTube

ч.5 Кровля Монтаж черепицы Ондувилла Onduvilla Бытовка своими руками

Watch this video on YouTube

ч.6 Бытовка своими руками. Установка двери и окон

Watch this video on YouTube
