Мангал своими руками: как сделать из железа, чертежи, размеры, фото

Разборные мангалы

Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

Переносные мангалы могут быть:

• Раскладными.
• Сборными.

Раскладные или мангалы в чемодане

Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

Мангал в чемоданчике — хорошая идея

Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

Еще один мангал, который можно уложить в чемодан

Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

На видео представлена еще одна конструкция складного мангала.

Еще один раскладной мангал + деталировка и раскрой

Watch this video on YouTube

Разборные мангалы

Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.

На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором

Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки

Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

Мангал из металла без сварки сделан из нержавеющей стали

Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

Разборный мангал на кованых ножках

На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

Виды конструкций

Самые простые мангалы, как правило, имеют прямоугольную форму. На дно коробки помещаются угли, которые и создают требуемый жар. Однако производителями садового инвентаря было придумано много самых разнообразных вариантов и модификаций мангала.

Стационарный

Неперемещаемые уличные мангалы традиционно устанавливают на загородных и дачных участках. Такую конструкцию можно поставить в беседку или под небольшую крышу. Это позволит приготовить еду даже в дождливую и ветреную погоду.

Материалом для производства стационарных моделей служит металл, камень и кирпич в самых различных сочетаниях. Такие мангалы часто украшают декоративными элементами так, что они становятся по-настоящему малой архитектурной формой и служат своеобразным украшением садового участка. Модели оптимальны для установки там, где владельцы дома проживают постоянно.

Переносной

Переносные мангалы, в отличие от складных, компактны и маловесны. Это походные устройства, их можно носить в руках или свободно перемещать на автомобиле. Портативные конструкции легко трансформируются и складываются в небольшой по объему и весу чемоданчик.

Достоинства модели являются одновременно и ее недостатками: чтобы облегчить конструкцию, в качестве материала для нее берут тонкие листы стали, которые не отличаются прочностью и долговечностью. А кроме того, малый вес не позволяет приготовить одновременно большое количество шашлыка. Изделие оптимально для небольших компаний, которые любят разнообразие и постоянно меняют места своих встреч.

Комбинированный

Комбинированные мангалы используются в частных домах и коттеджах. Это конструкции, позволяющие готовить пищу несколькими способами. Наибольшим спросом пользуются мангалы-барбекю и коптильни.

Комбинированные мангалы бывают как стационарными, так и передвижными. Самый примитивный вариант – это металлический складной мангал, в комплекте к которому идет обычная решетка, на которой готовят барбекю. Они могут быть изготовлены не только из металла, но и из кирпича или природного камня – такие конструкции более массивны. Они являются стационарными.

Изделие из листового металла

Если вы хотите, чтобы мангал служил вам на протяжении многих лет, вам следует использовать для его изготовления лист достаточной толщины. Тогда он с легкостью выдержит высокие температуры и долго не будет прогорать. Конструкцию с толщиной стенок 4—5 мм никогда не поведет, поэтому именно такой материал лучше использовать для самодельного мангала, а не кровельные листы. Хотя обычно устройства с толщиной стенок 1—2 мм делают не для приготовления шашлыка во дворе, а для выездов на природу. Они более мобильные благодаря небольшому весу, а также более удобные в транспортировке.

Прежде чем вы приступите к изготовлению мангала, вам потребуется подготовить всё необходимое для работы.

• Труба или квадрат с сечением не менее 400 мм2, это материал для ножек будущего изделия.
• Уголок с шириной полок не менее 40 мм.
• Заранее рассчитанное количество листового металла толщиной 3—5 мм.
• Сварочный аппарат.
• Угловая шлифмашина.
• Электрическая дрель с набором сверл.
• Строительный угольник.
• Маркер.
• Линейка.

После того как вы подготовите всё необходимое для работы, можно переходить к сборке мангала, придерживаясь следующего алгоритма:

• Заранее подготовленный чертёж перенесите на лист металла, а затем вырежьте из него с помощью болгарки заготовку необходимых размеров. Если вы решили использовать материал толщиной 2 мм, то наносить на него чертёж нужно в виде развертки. Далее вам нужно будет согнуть заготовку под прямым углом по линии примыкания боковых стенок к днищу.
• Наметьте угольником боковые стенки, приварите их перпендикулярно днищу, после чего дополнительно прихватите по линии примыкания.
• Используя сверло сечением не менее 12 мм, проделайте отверстия в нижней части боковых стенок или днище. Они помогут обеспечить вам постоянный приток воздуха. Если вы решите делать отверстия в днище, то не забудьте добавить в конструкцию снизу короб для золы.
• В длинных стенках мангала нужно проделать прорези под шампуры. Проще всего это сделать, прорезая пазы длиной 3−5 см и 6−8 см. Так у вас будет возможность регулировать высоту размещения шампуров над углями.
• Далее вам необходимо собрать раму, чтобы затем установить на нее самодельный мангал. Для ее изготовления вам понадобится металлический уголок и профиль, которые скрепляют между собой при помощи сварных или болтовых соединений. Не помешает на этом этапе также добавить в конструкцию полочки для посуды, хранения дров и различных приспособлений для ухода за мангалом.
• Если вы решили делать мангал из металла небольшой толщины, чтобы брать его на природу, то можно обойтись и без рамы. Есть более простое решение — к углам каркаса приварите короткие куски трубы сечением не более 25 мм, а затем вставьте в них отрезки прутка или трубы меньшего диаметра. Они послужат вам ножками. При расчёте их длины исходите из собственных предпочтений.
• К верхней части коротких стенок конструкции нужно приварить ручки, которые можно сделать из металлического прутка.
• Не забудьте защитить мангал от осадков. Для этого конструкцию необходимо оборудовать крышей. Сделать ее будет нетрудно. Для этого вам потребуется добавить в конструкцию боковые стойки и несколько перекрытий, а затем уложить на них кровельное железо нужных размеров.

Чтобы ваш самодельный мангал был не только функциональным, но и красивым, его можно оформить коваными декоративными элементами. Купить их можно в любом строительном магазине. Затем сам мангал, а также раму зачистите щеткой по металлу и покройте жаростойкой краской. Когда она высохнет, работу можно считать завершенной и приступать к опробованию самодельного мангала в работе.

Совсем необязательно в точности придерживаться чертежа, который вы решили использовать в качестве базового. Вы можете в процессе работы вносить в него изменения в соответствии с вашими технологическими и эстетическими требованиями.

Выбираем размер и чертеж

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать. В первую очередь, сколько шампуров будет использоваться при приготовлении. От этого зависит размер, а, значит, и вес изделия.

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать

Вес особенно важен, ведь одно дело, когда жаровню вывозишь на природу на машине — тут нужно смотреть, чтобы конструкция поместилась в багажник, оставив место для шампуров и прочих приспособлений для пикника. Но иное дело, если на природу выбираешься пешим ходом — тут потребуется по возможности малая конструкция, которая будет складываться по максимуму.

Соответственно, выбирают и чертеж, и модель мангала.

Какие существуют виды мангалов

Мангалы отличаются большим разнообразием внешнего вида и конструкций. По материалу, из которого они изготовлены, их разделяют на два вида:

• Металлические.
• Кирпичные.

По степени своей мобильности мангалы подразделяются на

• Разборные.
• Переносные.
• Стационарные.

Прежде чем приступать к изготовлению жаровни своими руками, следует четко понять его назначение, место применения и производительность.

Если планируете жарить шашлык на воскресных вылазках на природу — вам понадобится складной или разборный мангал из металла, помещающийся в уголке багажника.

Если вы планируете изредка побаловать свою семью из 3-4 человек шашлыком-то лучше остановиться на металлическом переносном варианте, шириной в 30 и длиной в 40 см.

Если же к вам регулярно присоединяются ваши друзья- то короб, сохранив свою ширину в 30 см (определяется длиной шампура) в длину должен достигать уже 60 см. Для любой компании длина короба определяется из расчета 8-10 сантиметров на шампур. Однако на практике жаровни длиннее полутора метров выглядят непропорционально вытянутыми и встречаются редко, как правило, просто делают второй мангал.

Удобный в использовании мангал кованый разборный

Иногда в подражание профессиональным ресторанным системам устройство мангала усложняют и добавляют 30 сантиметровую зону для пережога дров на угли, чтобы была возможность добавлять их в процессе готовки. Над этой зоной ставят кожух с крышкой для подгрузки дров и вытяжную трубу.

Чертеж профессионального мангал своими руками из металла

Глубину короба обычно выбирают в пределах 15-25 сантиметров. Мясо должно находиться достаточно близко к горячим углям, чтобы пропекаться, но не должно гореть. Особо продвинутые модели оснащаются устройством регулирования высоты шампурной планки или решетки, а также электроприводом вращения шампуров или вертела.

Чтобы приготовление шашлыка доставляло только удовольствие, высоту ножек следует выбрать исходя из роста главного шашлычника. Высота, на которой будут располагаться ручки шампуров, должна позволять переворачивать их, не наклоняясь.

Немаловажно также взять металлический лист подходящей толщины. Металл тоньше двух миллиметров будет быстро прогорать и коробиться

Такой лист подойдет разве что для складных или сборных моделей, для которых вес имеет значение. Переносной мангал своими руками лучше всего сделать из листа толщиной 2 мм. Слишком толстый лист будет сложно обрабатывать, а жаровня получится слишком тяжелой. Листы в 4 или 6 миллиметров подойдут разве что для стационарных жаровен.

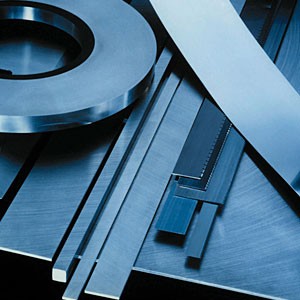

Конструкционная сталь

В качестве материала чаще всего применяют черный металл — обычную конструкционную сталь. Нержавейка выглядит намного импозантнее, но она в несколько раз дороже и к тому же для нее понадобится сварочный комплекс с подачей аргона.

Классификация мангалов

Изначально мангал представлял собой толстостенную жаровню из обожженной глины, позже из меди сложной конфигурации:

• овальная форма с широкими бортами;
• приплюснутая крышка для подогрева сковород, горшков с пищей;
• небольшие ножки и ручки для переноски на торцевых стенках;
• мясо обжаривалось кусками, нанизанными на шампуры;
• в настольных модификациях ножки были укороченными, форма жаровни изменялась на круглую, вместо шампуров использовалась решетка.

В настоящее время мангал сделанный своими руками изготавливают из чугуна (стационарные модификации) или толстостенной листовой стали (походный и переносной вариант). Мангал применялся восточными народностями, и обозначал именно жаровню. На американском континенте и в Европе использовался аналог мангала – барбекю. Однако это понятие было гораздо шире:

• этим термином называлось оборудование для быстрого приготовления мяса (решетка и жаровня);
• организация досуга и загородного пикника называлась аналогичным образом;
• даже блюда и соусы для них имели полное право называться барбекю.

Внимание: Сегодня мангалы и барбекю практически не различаются, так как на жаровнях в принципе можно приготовить мясо и на решетке, и на шампурах, за редким исключением

Из каких материалов изготавливаются?

Перед тем как сделать мангал собственными силами, необходимо выбрать материал жаровни:

• листовая сталь – черная или нержавеющая, желательно от 4 мм толщиной;
• чугун – специальные колосниковые решетки для установки в металлический или кирпичный стационарный мангал;
• кирпич – если очаг используется периодически, достаточно рядового или облицовочного глиняного, керамического кирпича, для частой эксплуатации лучше выложить внутреннюю часть топочной камеры огнеупорным кирпичом.

Жаровня удобнее в использовании, когда верхний бортик отстоит от земли на высоту 0,8 – 1,2 м (в идеале – находится на уровне опущенных кистей рук повара). Поэтому переносные и стационарные модификации оснащаются ножками.
Их можно сделать из металлопроката (уголок, профильная труба), выложить из кирпича или приспособить для этих целей готовое изделие (столешница старинной швейной машинки, литая этажерка, журнальный столик).

Отлично подходят для опорного узла мангала кованые элементы и, даже 100 – 200-литровые бочки, в верхней части которых вырезается посадочная поверхность под конкретную конфигурацию жаровни.
Сам очаг с углями также можно изготовить из б/у изделий:

• бочка 200 литров или пропановый баллон;
• кусок толстостенной трубы большого диаметра (устанавливается лежа или на торец заготовки);
• диск грузового авто или барабан стиральной машины;
• чугунная столешница швейной машины или чаша ванны.

Навесы, позволяющие дожарить шашлык/барбекю при внезапном дожде, изготавливаются из негорючих материалов (профлист, металлочерепица). Навесные полки выгибаются и свариваются из листовой стали. В большинстве случаев дополнительными функциями оборудуются только стационарные мангалы, ими являются разделочные столы и мойки, дымоходы и ниши для хранения дров.

Режимы эксплуатации

Начиная изготовление мангала своими силами, следует четко представлять эксплуатационный режим жаровни:

1. на участке загородного, садового/дачного дома лучше сооружать стационарный очаг в зоне отдыха/барбекю или внутри беседки;
2. любителям отдыха на природе проще использовать разборные или раскладные варианты жаровни;
3. походный мангал из кирпичей выручит один раз, но возить камни с собой постоянно крайне неудобно.

От непогоды жаровня защищается съемной или откидной крышкой и козырьком/навесом. Дымоход, столешница для разделки и мойка значительно повышают качество обслуживания мангала. Ниша, варочная поверхность и навесные полки резко повышают функциональность стационарного очага.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Приспособления для переноски

Для переноски и хранения складных приспособлений используют сумки. Конечно, можно обойтись и без них, но стильное и удобное приспособление для переноски дает свои преимущества:

• мангал складной в сумке не царапается, не пачкается и не пылится;
• выступающие части изделия (замки, ручки, скобы) не портят обшивку багажника и лежащие рядом вещи;
• все запчасти хранятся вместе, не теряются;
• яркая сумка или чехол укажет свое местоположение.

Сумки делают из брезента или другой плотной ткани, которая не пропускает пыль, хорошо стирается или чистится. Есть самодельные модели из плотной ворсистой ткани.

Чаще всего для складных походных мангалов используют две разновидности сумок-чехлов:

• объемная, аналогичная обычной спортивной сумке  — для мангала с неразборной жаровней,
• плоская модель — для мангалов чемоданов.

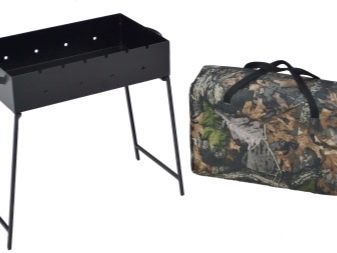

Примеры сумок показаны на фото.

Использование: советы

Разборный мангал после каждого использования необходимо обязательно остудить и тщательно прочистить от сажи и золы, которые обязательно осядут на его стенках и днище. Следует сказать, что ни в коем случае не нужно тушить мангал или охлаждать его при помощи воды. Металл должен остывать исключительно естественным путем.

Еще один важный совет состоит в том, что после окончания шашлычного сезона мангал необходимо разобрать и осмотреть на предмет деформаций. Если дефекты будут обнаружены, то их необходимо устранить, а сколы краски следует подкрасить. Кроме того, нужно смазать на зиму различные подвижные элементы или навесы, если вы ими пользовались.

Как можно убедиться, сделать мангал своими руками не так уж и сложно. Главное – точно рассчитать все параметры, а также обладать минимальными навыками работы с металлами. Благодаря этому вы сможете легко и довольно быстро сделать мангал своей мечты собственными руками и наслаждаться удивительными шашлыками в любое время года.

Конструкция мангала быстрой сборки (без сварки и иных креплений) наглядно демонстрируется в видео.

Изготовление стационарной жаровни

Основные этапы работы удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и конструирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Нужно подготовить:

• листы металла толщиной 3 мм — подойдет нержавейка, черная или жаропрочная сталь;
• уголки шириной около 30 мм или арматура диаметром 10 мм;
• болгарку;
• дрель;
• сварочный аппарат.

Проектирование

При создании самодельного мангала из металла своими руками размеры можно подбирать любые, в зависимости от особенностей эксплуатации печи. Основной критерий, под который подбираются габариты — это количество мяса, поджариваемого за один раз. Оптимальные размеры мангала таковы.

• Ширина — 30 см. Это соответствует длине стандартного шампура, на который помещается 8 кусков мяса.
• Длина может быть любой. Подбирается из расчета 10 см на шампур.
• Глубина — 20 см. Такого пространства будет достаточно, чтобы угли прогревали мясо, но оно не подгорало.
• Общая высота подбирается под рост человека. Спину в процессе готовки лучше не сгибать. Обычно высота делается от 80 до 120 см.

Решив вопрос с размерами, нужно определить, чем покрасить мангал. Краска защитит металл от коррозии, при этом она сама должна быть устойчива к атмосферным воздействиям и высокой температуре. Она не должна выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструирование жаровни

Выбор толщиной 3 мм обусловлен тем, что более тонкий металл быстро прогорит, а более толстый — это пустая трата денег. Работа по созданию ящика простая — нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы друг с другом.

Таким образом, работа осуществляется следующим образом.

1. На заготовках размечаются детали и выпиливаются болгаркой.
2. Оптимальное место для воздуховодов — боковые стенки. Просверливаются они на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий — 10–15 мм.
3. По верхнему краю боковых стенок пропиливаются пазы для шампуров. Первый делается на расстоянии 5 см от торца, дальше — через каждые 10 см.
4. Стенки и дно свариваются друг с другом. Делать идеальный шов не нужно — достаточно точечной сварки; дополнительные щели только добавят углям жара. Именно поэтому профессиональным сварщиком быть не обязательно.
5. К углам мангала привариваются ножки.

На этом основная конструкция готова. Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерги и т. д. Также сделанный из металла мангал окрашивается: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка для мангала

Отдельно стоит рассмотреть оснащение мангала вытяжкой. Она представляет собой урезанную трубу, через которую эффективно удаляется дым, в обычных условиях не дающий спокойно готовить мясо. Вытяжка обычно представляет собой купол из металла, который либо приваривается к основной конструкции или подвешивается сверху, если печь расположена под крышей.

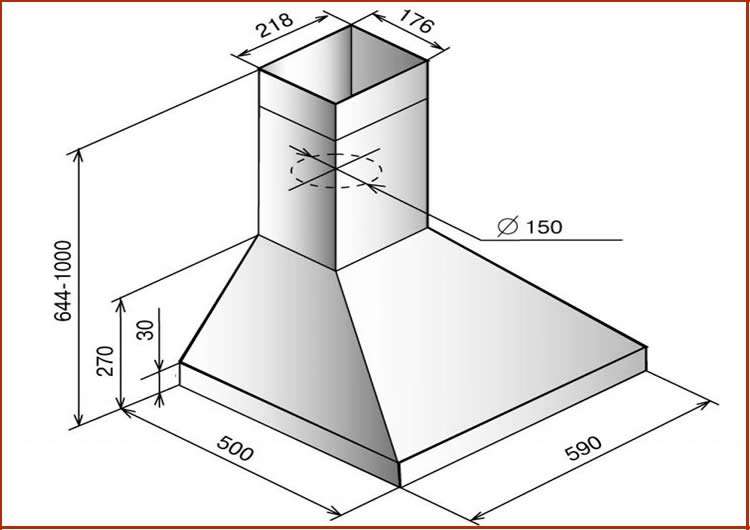

Для изготовления этого приспособления используются такие же листы металла, которые свариваются в форме усеченной пирамиды, на вершине которой размещается короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.
