Разновидности и монтаж распределительных коробок своими руками

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание
Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
Пластик	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению.
Металл	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки

Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха

От чего защищают распредкоробки:

1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
2. От частиц пыли. Это актуально на производственных объектах.
3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
4. От механических ударов. Это актуально, если коробка устанавливается на улице.
5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Обзор популярных моделей

Модели, зарекомендовавшие себя с положительной стороны:

1. IР55 РЕ120105. Высококачественное изделие, использующееся для открытой установки. Применяется с целью разветвления электрических кабелей в помещениях, а также для обеспечения защиты в местах соединений. Устройство российского производства поставляется на рынок в пластиковом корпусе и характеризуется высоким ресурсом эксплуатации. Продукт бренда Пласт Электро оснащен семью герметичными вводами на торцевых стенках.
2. Tyco. Эти устройства не относятся к категории влагозащитных. Изделие является монтажным или разветвительным, на отечественный рынок поставляется в округлом корпусе. Сам девайс изготовлен из негорючего пластика, который позволяет исключить негативное воздействие огня и высоких температур на кабели. Крышка крепится к корпусу посредством специальных фиксаторов. Изделие может применяться для монтажа в поверхности, выполненные из бетона или кирпича, также допускается открытый монтаж. На стены коробка будет фиксироваться посредством саморезов или болтов. Устройство оснащено четырьмя выходами с уплотнительными элементами.
3. JB-730. Коммутационное устройство на 24 контакта, оборудуется двумя креплениями для фиксации крышки. Эта модель используется с целью установки проводных слаботочных сетей. Может применяться для обустройства систем пожарной безопасности. Изделие выполнено в прочном пластиковом корпусе.
4. Courubi IP65. Изделие поставляется в квадратном корпусе, оснащается самозажимными винтами, выполненными из пластмассы. В корпусе устройства имеется специальное отверстие, позволяющее выполнить монтаж коробки на стене и не влияющее на герметичность изделия. По утверждению производителя, эта модель — одна из самых ударопрочных, представленных на рынке. Также она является устойчивой к высокому давлению, что обеспечивает надежность. К основным характеристикам следует отнести возможность самозатухания, в результате чего на устройство не распространяется горение.
5. Отдельно следует выделить продукты от производителя Hegel. Модели 2603, 2604, 2605, 2606 используются для открытой установки. В устройствах, кроме контактов электроцепей, можно установить клеммники, схемы, небольшие по размерам приборы и т. д. Для монтажа дополнительных элементов в конструкции коробок имеются специальные направляющие, установка осуществляется посредством самонарезающихся болтов. Устройство поставляется во влаго- и пылезащищенном корпусе, а крепление крышки осуществляется посредством специальных фиксаторов. Благодаря герметичным вводам обеспечивается максимальная плотность соединения электроцепей с трубами кабельных каналов. Если возникнет необходимость оставить крышку на изделии открытой, для этого на корпусе имеются специальные поводки. Устройство может выдерживать нагрузки до 400 вольт. Корпус изделия выполнен из полипропилена, а также ПВД. Фактическая температура огнестойкости составляет 650 градусов.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор

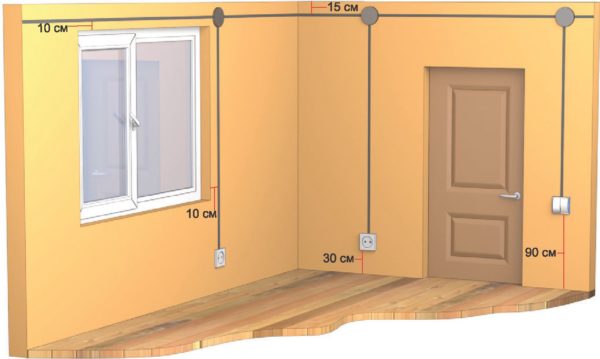

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

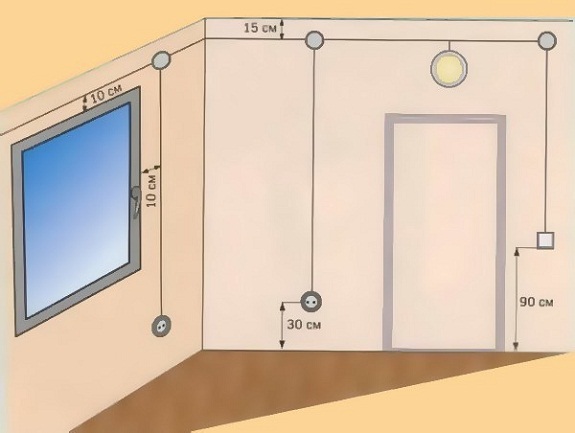

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

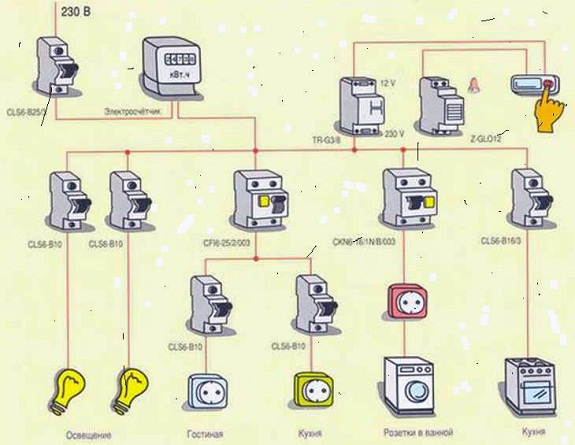

Подключение к автоматам с учетом мощности

Материалы для изготовления корпусов и размеры

Для изготовления распределительных коробок используются материалы, обладающие максимальными защитными свойствами в течение всего периода эксплуатации электрических сетей. Как правило, это различные виды высококачественных пластиков или металлы с антикоррозийным покрытием

Это становится особенно важно, когда требуется выполнить уличное освещение или произвести другие виды наружных подключений

Металлические изделия изготавливаются из стальных луженых листов. В электрических сетях производственного назначения устанавливаются коробки, изготовленные из алюминиевых сплавов, устойчивых к коррозии. Каждая металлическая коробка отличается массивным корпусом. Крышка завинчивается наглухо, а между ней и корпусом устанавливаются изоляционные прокладки. Совместно с герметичными вводами, они защищают места соединений от пыли, влаги и газов.

Современные пластиковые корпуса обладают не менее эффективными защитными свойствами. Они не подвержены воздействию активных веществ, устойчивы к влажной среде и надежно изолируют от поражения электротоком. Пластик не горит под открытым пламенем, но при длительном влиянии высокой температуры может оплавиться. У пластиковых распределительных коробок прочность ниже, чем у металлических, но это не имеет особого значения, поскольку в процессе эксплуатации они практически не подвержены нагрузкам и механическим воздействиям.

Изделия данного типа имеют неодинаковые размеры, в зависимости от назначения, условий эксплуатации, класса защиты, количества вводов и других факторов. Диаметр или сторона квадрата стандартной коробки обычно составляют от 10 см.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

• Осветительная;
• Розеточная;
• Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В  подрозетниках,  делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

• Синий провод — на контакт нейтрали;
• Красный коричневый или черный на контакт фазы;
• Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник  должен быть цельным по всей длине, от распределительного щита, до розетки.  Допускаются неразборные соединения в распределительных коробках в  виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает,  прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как  провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

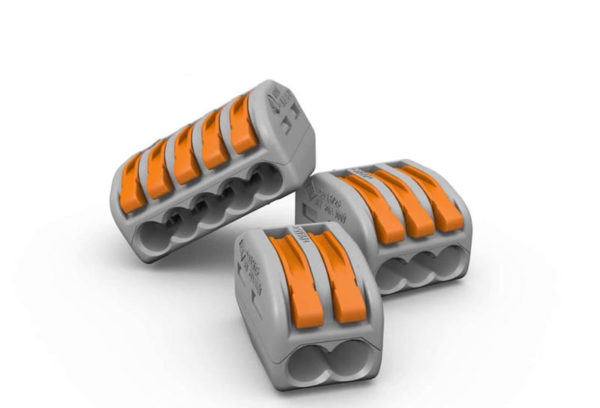

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Качество продукции залог надежности и функциональности проводки

Работоспособность, безопасность и надежность современной проводки зависит от аккуратности, внимательности и профессионального исполнения электромонтажа. Для того чтобы электричество в доме или квартире было бесперебойным необходимо проводить визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Проводка без распределительных коробок является самой модернизированной надежной электрической системой для современных квартир, домов. Единственным недостатком ее это немалый расход кабельной продукции и всех комплектующих. Кабель, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по своему назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых марок имеют высокую надежность и долгий срок службы при любом соединительном контакте. Низкое качество продукции ведет к быстрому изнашиванию, могут послужить причиной замыкания, возгорания, обесточиванием комнаты или всего дома. При покупке таких изделий информационный материал от производителя не всегда дает полного представления. Экономия средств не является залогом безопасности, надежности и комфортного проживания.

Фото распределительных коробок для электропроводки

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Использование дистанционного выключателя света

Наиболее эффективным и простым способом перенести выключатель света совсем без штробления, буквально за 10 минут, практически в любую удобную точку квартиры или комнаты, а кроме того, если потребуется, изменить схему управления – это использование дистанционного выключателя света.

В настоящее время существует масса различных вариантов систем дистанционного управления освещением – от простого пульта, до сложных многорежимных систем с радио выключателем, идентичным обычному.

Главный их недостаток — это стоимость самих комплектов, которая, если использовать продвинутые модели, окажется несколько большей, что монтаж наружной проводки, кроме того, некоторые неудобства вызывает необходимость раз в несколько лет менять батарейки у пульта или дистанционного выключателя.

В остальном же, использование комплектов дистанционного управления освещением, самый лучший вариант, если вам требуется перенести выключатель без штробления и даже вообще, без каких-то сложностей. Смотрите сами, как это легко делается:

1. Замыкается контакт в старом выключателе, который необходимо перенести. Можно это сделать физически – соединив провода, а можно просто включив клавишу.

2. В место установки светильника, в данном случае люстры, ставится миниатюрный блок управления и подключается к люстре. Если у вас нет ниши в этом месте, как у нас, он прячется в основании люстры.

3. Программируется и устанавливается нужном месте дистанционный выключатель, часто просто приклеивается на двухсторонний скотч к стене.

4. ВСЁ. На этом монтаж завершен, вы сразу же можете пользоваться выключателем. Кроме того, вы можете сделать несколько выключателей на эту люстру или изменить режим её работы и многое другое, в зависимости от модели комплекта и его возможностей.

Подробнее, о подключении двухрежимного комплекта дистанционного управлением, вы можете узнать ЗДЕСЬ. Там как раз и описан способ переноса выключателя, с подробной пошаговой инструкцией действий, схемой подключения и всем, что необходимо для успешного монтажа.

Сложности поиска распределительной коробки

Распределительные коробки предназначены для разветвления одного входящего в комнату питающего кабеля на множество электрических точек. Поэтому, выполняя прокладку новой проводки или добавляя розетки и выключатели, придется выяснить, где находятся узлы распределения.

Расположение распределительных коробок и розеток

При поиске распределительной коробки в панельном доме люди сталкиваются с двумя проблемами:

1. Коробку не видно. Она спрятана в толще стены. Во время ремонта специалист прилагает все усилия, чтобы этот узел был максимально незаметен и спрятан под штукатуркой.
2. Для подключения новых проводов коробку необходимо открыть. Делать это следует с максимальной точностью вплоть до одного сантиметра. Поэтому придется определить форму и габариты бокса еще до вскрытия. Никому не хочется портить стены и обои. Открывать коробку требуется максимально аккуратно и со знанием дела.

Важно. Необходимо знать, сколько должно быть коробок в комнате

Некоторые проекты подразумевают наличие двух точек распределения в одном помещении. В других случаях коробка сквозная. При таком исполнении она одна на две комнаты.

Определяем расположение проводки в панельном доме

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Часто задаваемые вопросы

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

1. Ремонт выключателя света в квартире, холодильнике с регулятором
2. Концевая кабельная муфта (термоусаживаемая) — технические характеристики, область применения

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Выводы

Все существующие конструктивные вариации распределительных коробок охватить в одном обзоре не представляется возможным. Но принцип устройства и особенности монтажа для всех существующих изделий практически одинаковы. Поэтому приведенные инструкции можно рассматривать как универсальные для установки многих моделей распаечных коробок.

Визуальная инструкция монтажа распаечной коробки:

Установка распаечных коробок

Что такое распределительная коробка

Наружная проводка в деревянном доме

Установка розетки в бетонную стену своими руками – пошаговая инструкция

Монтаж открытой электропроводки – подробная пошаговая инструкция

Внутренняя – скрытая электропроводка
