Как расположить розетки в квартире, учитывая назначение помещения

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась – техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, е сли вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Расположение и монтаж розеток на кухне

Имея представление о необходимом минимальном количестве розеток, и о том, какие электроустановочные изделия нам необходимы, можно приступать непосредственно к планированию и монтажу. Каждый из этих пунктов давайте рассмотрим отдельно.

Планирование расположения розеток

Прежде, чем приступать непосредственно к монтажу, следует определиться с количеством и местом расположения розеток. Кроме того, следует определиться, сколько групп нам необходимо для питания комнаты, и какие электроустановочные изделия будут питаться от каждой из них.

• Для этого, прежде всего, нам необходимо определиться с количеством розеток. Нам необходимо точно знать количество бытовых приборов, которые будут установлены на кухне.
• Далее, все электрические приборы следует разделить на стационарные и временные. К стационарным приборам мы отнесем холодильник, духовой шкаф, посудомоечную машину, стиральную машину, микроволновку, вытяжку и все то, что в процессе эксплуатации будет изыматься из розетки только на время технического обслуживания или ремонта.
• К временным электроприборам мы отнесем миксер, кухонный комбайн, электромясорубку и другие приборы, которые будут подключаться к сети только на время работы. Для них мы смонтируем розетки в рабочей или столовой зоне как на видео.
• Итак, подсчитываем количество розеток. На каждый стационарный электрический прибор нам необходима одна розетка. Для временных электроприборов, мы делаем две или три розетки в рабочей зоне кухни, и одну или две в столовой зоне.

Распределение розеток по группам

• Теперь, все розетки нам необходимо распределить по группам. Для этого считаем номинальный ток каждой розетки, трезво оцениваем, какова вероятность совместной работы тех или иных приборов, и затем объединяем их в группы. Вдаваться в подробности данного процесса мы не будем, ведь уже не раз подробно расписывали принцип формирования электрических точек по группам.
• Теперь пришло время определиться с местом расположения розеток. Для этого мы должны знать, что розетки нельзя размещать под мойками и водяными приборами отопления. Все остальные места доступны для установки розеток.

На фото вариант расположение розеток

Исходя из этого розетки для приборов, установленных на нижнем ярусе кухни монтируем за этими приборами, на высоте в 20-30 см от пола. Электроприборы, установленные на втором ярусе, например, розетка на кухне для вытяжки монтируется на высоте в 20-30 см от потолка. Розетки для временных электроприемников могут монтироваться внутри мебели или на стену на высоте в 10-20 см от уровня столешницы. Розетки в столовой зоне монтируются в произвольном месте удобном для их использования.

Монтаж розеток

Несколько слов давайте скажем и о том, как правильно выполнять монтаж розеток. При этом мы обсудим вопрос не только подключения, но и обустройства электрической сети кухни в целом.

В зависимости от насыщенности комнаты электроприборами, у нас может получиться одна, две, а иногда и три группы питания электрических точек. Для каждой из них желательно смонтировать собственную распределительную коробку. Это уменьшит вероятность ошибок при монтаже, кольцевания питания групп, а также упростит последующее обслуживание и ремонт.

Схема подключения электрической плиты

• Согласно строительным нормам, распределительную коробку рекомендуется монтировать над выключателем общего освещения комнаты. Если же у нас несколько распределительных коробок в комнате, то где монтировать их?
• Допустим, у нас есть три распределительные коробки. Первую, от которой питается освещение в комнате, мы монтируем, как и рекомендуется, над выключателем. Остальные две мы монтируем над скоплением розеток, которые будут от нее питаться. Если такого скопления нет, то это могут быть розетки на кухне для варочной панели или духового шкафа — в общем, наиболее мощного оборудования.

Схема питания каждой отдельной группы

• В каждой распределительной коробке подключаем и прокладываем провода к нашим розеткам. Провод должен быть трехжильный для подключения фазного, нулевого и защитного провода. Для упрощения монтажа и последующего обслуживания, в маркировке проводов следует придерживаться норм ПУЭ. Защитный провод должен быть желто-зеленого цвета, нулевой – голубого, а фазный произвольного.
• Провода от распределительных коробок подключаем к розетке. Здесь главное — не ошибиться с подключением защитного провода, который должен крепиться к заземляющим контактам розетки. Провода к силовым контактам могут крепиться в произвольном порядке.

Схема подключения розетки от двух- и трехпроводной однофазной сети

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

• Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
• Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
• Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
2. допускается установка водонагревательных устройств;
3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Какие ставить розетки и выключатели в зависимости от типа и вида

Типы розеток

Нестандартные розетки.  Такие как USB-модели для зарядки телефона/планшета и специальная для стационарного телефона. Их можно разместить в одной рамке со стандартными.

Розетки с крышечкой. Декоративный камуфляж. Для красоты и чтобы скрыть от детских глаз. Крышечка откидывается.

Розетки в полу. У них особая конструкция для монтажа. Их утапливают в пол и снабжают закрытыми лючками. Конструкция с утапливаемой лицевой панелью препятствует скоплению пыли и других инородных тел. В неактивном состоянии панель находится на одном уровне с декоративной рамкой и не соприкасается с токопроводящими контактами. Нажали и скрыли контакты. Удачное, практичное и долговечное устройство. Защита от пыли и детского любопытства.

Умные розетки или дистанционно управляемые.

Используются, когда нужно разместить розетки, которые умеют слушаться вас. Отличие от обычных: их можно запрограммировать на работу в определенное время,  управлять с компьютера, смартфона или с помощью специального пульта. Возможные типы управления:

• радио-модели;

• по телефону;

• с помощью SMS;

• по Wi-Fi.

По внешнему виду:

• накладные, похожи на переходники;

• вмонтированные в стену.

Возможности:

1. Отключать технику, питающуюся от сети:
   — при неисправности;
   — когда никого нет дома;
   — при скачках напряжения;
   — включать и выключать в заданное время;

2. Контролировать состояние техники, подсоединенной к сети.

3. Экономить электроэнергию, в режиме ожидания.

Где размещать выключатель в зависимости от типа

Многофункциональные выключатели — для любителей комфорта. Подходящий вариант для спальни и гостиной. На несколько клавиш программируются разные устройства. Их можно включать и выключать одним нажатием.

Оптимальный вариант 3–4 пластины. На две подключают источники света, например центральный и боковой. На остальные — кондиционер и шторы. В результате получается комфортная среда обитания. Ловким движением руки создается любой сценарий освещения. К тому же к таким выключателям можно подсоединить любую технику или настроить программу-таймер.

Выключатели со встроенным датчиком движения

Включается и выключается вручную. По истечении некоторого времени, которое определяется моделью, свет гаснет автоматически, если не будет зафиксировано движения. Подобный тип не используют для жилых комнат.

Они предназначены для холлов, ванных комнат или гардеробных. Экономия электроэнергии для забывчивых.

Выключатель дистанционного управления

Беспроводной. По сути это пульт дистанционного управления для света. Устанавливается в любой точке помещения, крепится к стене. Не требует дополнительного питания. Работает на встроенном гальваническом элементе. Управляет светильниками посредством радиосигнала.  Ему подчиняются лампы накаливания, а также галогенные, энергосберегающие и светодиодные лампы. Удобно в случае проблемной проводки. Подойдет, если невозможно вывести обычный выключатель в нужное место.

Кнопка Master-off

Супер-выключатель техники. Разместите у выхода из дома или квартиры. Одно нажатие кнопки отключает все розетки, за исключением холодильника и приборов, которые должны работать весь день. Перестанете волноваться, выключили утюг или нет. Безопасность, спокойствие, экономия времени и средств.

Электрика — дело тонкое, без специалиста далеко не всегда можно справиться. Мы готовы помочь. Включаемся в работу на любом этапе. Будем с вами от начала проектирования до конца ремонта.

Как расположить розетки и выключатели в квартире

Общие правила

Подготовительные работы начинаем с планирования схемы подключения.

Учитываем зоны. Заранее продумайте где вам хочется и будет удобно подключать технику. Планирование должно учитывать расположение мебели и электроприборов в доме.

На этапе проектирования распишем где какую технику расположить. Продумаем виды и типы осветительных приборов для разных частей помещений. Набросаем примерный план расстановки мебели и бытовых приборов. При составлении дизайн-проекта специалист учтет ваши интересы и разработает варианты с точными привязками. В нем на развертке стен будет указана точная высота расположения розеток и выключателей.

На какой высоте располагать розетки и выключатели

Основные моменты:

Выключатели. Их расположение напрямую зависит от функционала. Где разместить выключатели основного источника света? Как минимум у входа в комнату. Дублирующий – так, чтобы управлять освещением, не вставая с рабочего места или дивана.
Высота монтажа:
— на уровне плеча взрослого человека — советский вариант

Неудобно, так как не все обладают среднестатистическим ростом, особенно дети;
— на уровне опущенной руки: более естественный способ, подходит большинству.
Важно также расположение выключателей — их не должно закрывать полотно двери.
На какой высоте располагать розетки, варианты:
— на уровне бедра: для любых приборов, стоящих на поверхностях;
— непосредственно над плинтусом: для напольных торшеров и не часто используемой бытовой техники.

Важно

Если вы хотите правильно расположить в квартире выключатели и розетки, нельзя действовать на ощупь. Хорошо бы знать где проходят провода. Это может быть указано на монтажном плане электропроводки. Если есть возможность, запросите его при заселении в новостройку.

Если в квартире до вас кто-то жил, есть 2 способа определить схему разводки:

• найти план в управляющей компании;

• обратиться к специалисту, который «прозвонит» электропроводку и составит план.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее

Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

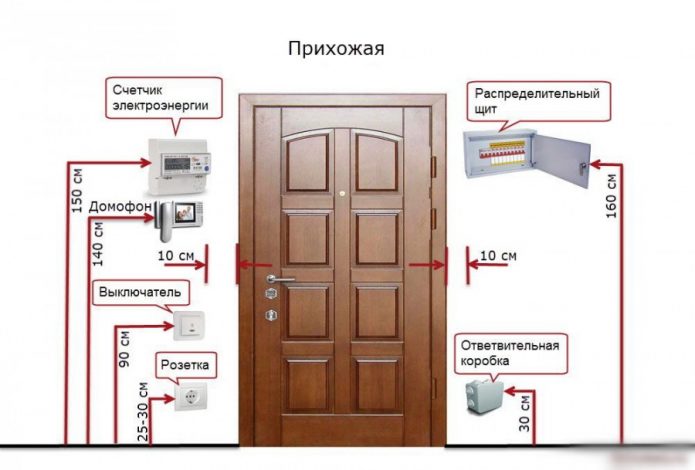

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

• холодильник;
• посудомоечная машина;
• электроплита;
• микроволновка;
• телевизор;
• вытяжка;
• электрочайник;
• стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

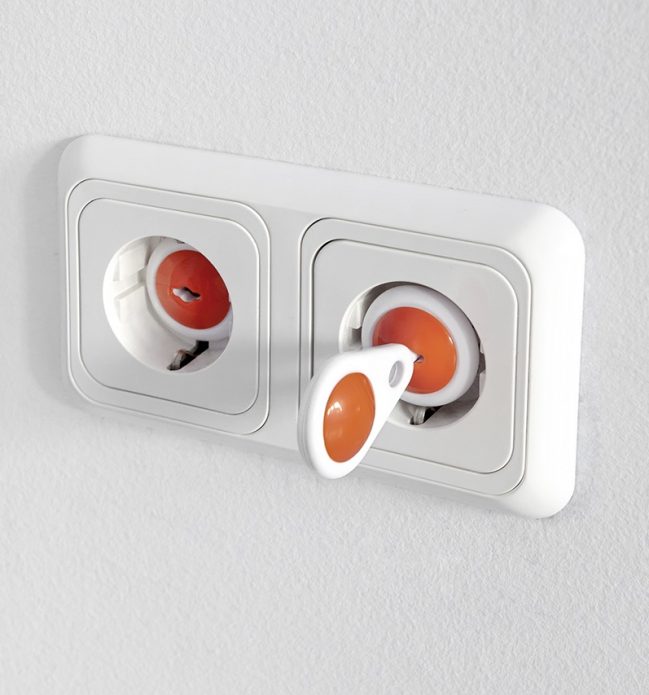

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

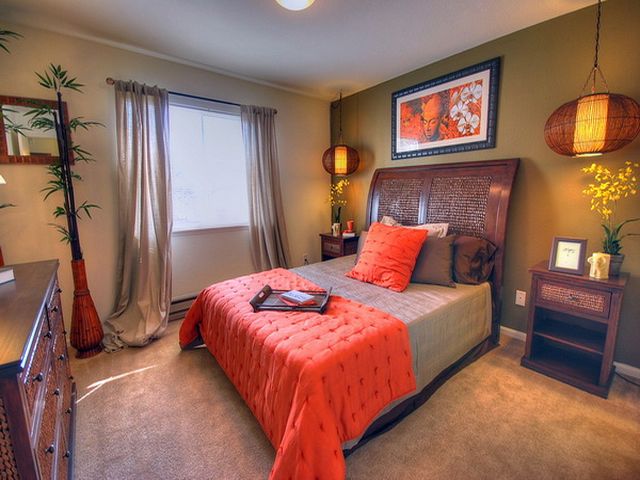

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

Интересные дизайнерские решения

Стандартные разъемы этого вида обычно имеют квадратную или прямоугольную форму. Однако сегодня этот атрибут является не только необходимостью, но и возможностью украсить интерьер. По этой причине производители выпускают множество различных модификаций:

1. Корпус изделия имеет различную декоративную форму.
2. Конструкция дополняется уникальными накладками, которые прячут отверстия. Они прекрасно вписываются в любой интерьер.
3. Встроенные розетки. Монтируются они непосредственно в стол или другую поверхность. Особенностью таких розеток является то, что их можно легко спрятать. Это идеальный вариант для людей, которые предпочитают максимальную функциональность и практичность.

Розетки в спальне очень важны, они обеспечивают оптимальную работу бытовых приборов.

О том, как не стоит размещать розетки в спальне, смотрите далее.

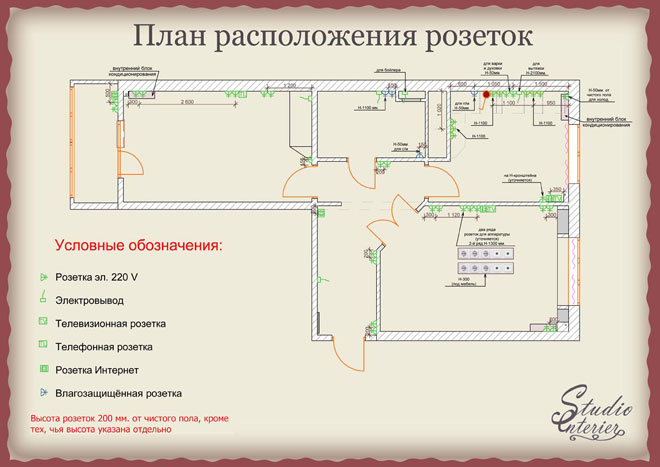

Планирование размещения розеток

Правильное рассредоточение электророзеток увеличивает комфортность проживающих, надежно питает оборудование, равномерно распределяет электрическую энергию. Стандартных нормативов, учитывающих правила размещения выключателей, нет. Для каждой комнаты в доме предусмотрены рекомендации относительно высоты установки и соблюдения расстояний от газовых магистралей или входных дверей.

Перед началом работ по прокладке электрических контуров к питательным приборам проводят планирование. В процессе предусматриваются такие этапы в соответствии с рекомендованными правилами:

составляется схематический чертеж с указанием расстановки мебели и расположения электрических приборов, осветительных ламп и оборудования;
в схеме обозначаются необходимые розетки и выключатели, количество первых принимается на 1-2 единицы больше расчетного;
учитывают свободу доступа к разъему, незаметность расположения за мебелью или декоративными элементами;
на открытых стенах ставят несколько розеток у пола, которые легко используются при необходимости;
при расположении розеток в квартире обращают внимание на открывание входной двери (правое или левое), чтобы не обходить полотно при включении освещения;
учитывают привычки обитателей, например, желание работать с ноутбуком на диване — это влияет на число разъединителей в этой зоне;
количество электрической фурнитуры определяется после окончательного согласования дизайнерского проекта.

Особенности размещение розеток

Упростить функционирование электронной и бытовой техники можно оптимизацией расположения прерывающей электрической фурнитуры. Рекомендательные правила собраны в «Своде нормативов по строительству и проектированию», аналогичные нормативы прописаны в СНиП 31 — 110 — 2003. Для безопасности нельзя пренебрегать этими советами с учетом здравого смысла:

• определяется высота выключателя с учетом среднего показателя роста взрослых членов семьи, чтобы клавиша прибора нажималась без подъема рук;
• если выбрать высоту проблематично, то принимается сравнительно удобный размер на 80 см от пола;
• выключатель освещения ставят со стороны дверной ручки при входе в комнату;
• розетки и выключатели нельзя закрывать шкафом, что перекрывает к ним свободный доступ;
• в коридоре ставят рубильники для ванной, туалета, а выключатели для всех остальных комнат монтируют в помещениях;
• чтобы определить, как правильно расположить розетки и выключатели, регулирующие декоративный свет, учитывают рекомендации дизайнера и удобство применения приборов.

Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.

Теплые полы

Теплый пол представляет собой экономичное отопление загородного дома, которое может обустраиваться рядом способов:

• Укладка труб в утепленную стяжку и подведение к ним теплоносителя;
• Укладка нагревательного кабеля под кафельную плитку в слой плиточного клея;
• Укладка пленочных нагревателей под разные виды напольных покрытий (паркет, ламинат, линолеум).

Теплые полы, обеспечивающие полноценный прогрев жилых помещений, оказываются довольно экономичными независимо от используемого топлива. Экономичный обогрев дома при использовании таких систем обеспечивается за счет снижения средней температуры в доме при сохранении комфортной атмосферы.

Чтобы понять такой принцип, стоит сравнить температурный режим теплых полов и традиционного конвекционного отопления. В последнем случае средняя температура составляет около 25-26 градусов – примерно 22 градуса возле пола, и до 30 градусов под потолком. Поскольку на верхнем уровне такая температура попросту не нужна, можно сказать, что тепло расходуется попусту.

Особенности встраиваемых розеток, их преимущества

Встраиваемые модели во время установки плотно фиксируются на поверхности стены. Для защиты прибора от попадания мусора и влаги в гнездах установлены специальные крышки.

Встраиваемые устройства лишены недостатков стандартных моделей, они удобны и функциональны, имеют привлекательный внешний вид. Корпус прибора сливается с поверхностью ограждающей конструкции, крышка выступает на 1-2 миллиметра за плоскость покрытия.

Достоинства и недостатки выдвижных розеток, их виды

Существуют горизонтальные блоки и вертикальные модули, состоящие из нескольких точек подключения. К достоинствам таких приборов следует отнести:

• возможность использования большого количества бытовой техники;
• минимальное количество накладных точек подключения на стене;
• возможность самостоятельного монтажа блоков.

Главным минусом такого решения считается невозможность подключения мощных бытовых приборов к одной линии. Это может спровоцировать перегрузку сети и короткое замыкание. Стоимость таких модулей гораздо дороже, чем стандартной точки подключения.

Как происходит монтаж встраиваемых

Работа по монтажу выдвижных блоков происходит по следующему алгоритму:

• отключаем электропитание в квартире, надеваем на руки резиновые перчатки;
• намечаем на стене место установки модуля;
• делаем отверстие в стене по прилагаемому шаблону;
• закрепляем блок и подключаем к электросети.

Подобные процедуры под силу даже новичку. Работа проводится по вышеописанному алгоритму.
