Com порт. распайка, распиновка и схема

Распиновка микро USB разъёма

Для начала приведем распайку для данной спецификации:

Как видно из рисунка, это соединение на 5 pin. Как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение, цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро USB 3.0

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса

Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказались от этой идеи или пока не осуществили ее

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро USB.Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения. Назначение других контактов следующее:

• 6 и 7 — передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 — масса для высокоскоростных информационных каналов.
• 9 и 10 — прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Преимущества

Кабель USB со штекером micro выделяется повышенной прочностью и надежностью корпуса. При неумелом обращении и ремонте возможна поломка контактов. К неисправностям приводят резкие движения во время подсоединения к порту, падение гаджета, особенно, при ударах разъемом о твердую поверхность. Иногда неисправности появляются из-за заводского брака или неправильного применения.

Кабель USB Micro

При неправильном припаивании во время подключения кабеля возникают сбои, которые характеризуются такими признаками:

• на экране гаджета появляются оповещения об аппаратных ошибках, устройство не находит или не распознает подключение;
• отсутствует синхронизация между подключенными устройствами, но зарядка осуществляется;
• на значке батареи идентифицируется процесс зарядки, но фактически электропитание не поступает;
• устройство не реагирует на подключение либо выдает оповещение о поломке;
• возникает короткое замыкание в блоке питания либо порту.

Причиной плохого контакта могут быть нарушения, возникающие между звеньями цепи. Пайка осуществляется с помощью распайки контактов. Данную процедуру называют распиновкой. Каждый провод подключают повторно после зачистки, опираясь на идентификацию по цвету.

Функции «ножек» разъема micro-USB

Разъем micro-USB применяют для зарядки небольших и портативных энергозависимых устройств и синхронизации данных между ПК и гаджетами. Он состоит из пяти «ножек». Две «ноги» разведены по разные стороны корпуса: одна является плюсовой номиналом 5V, вторая – минусовой. Такое расположение снижает вероятность поломки.

Близко к минусовой «ножке» размещен еще один контакт, который при неосторожном подключении к порту легко ломается. При повреждении этой «ноги» кабель выходит из строя

На значке батареи может отображаться процесс подключения, но фактическая зарядка невозможна. Чаще всего данное повреждение приводит к тому, что гаджет не реагирует на подсоединение штекера.

Две оставшихся «ножки» применяются для обмена данными и синхронизации между устройствами. С помощью них возможна выгрузка и загрузка файлов с гаджета на ПК и назад, перенос видео и фото, аудио. Работа осуществляется синхронно. При повреждении только одного контакта прекращается работа второго. Знание распиновки по цвету позволяет припаять правильно провода и возобновить работу штекера.

Watch this video on YouTube

Небалансный кабель

Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.

Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод. Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

Примечания к статье

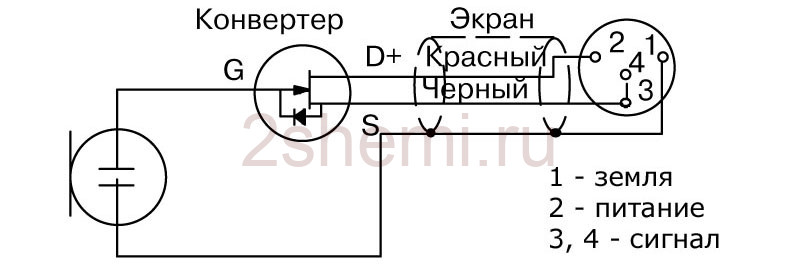

XLR-XLR кабеля желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне «мамы», со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 — контакт «C» с контактом №1 «мамы» (female) XLR нужно замкнуть. Этот способ распайки намного улучшает «земляной» контакт №1 с корпусом микрофона, снимает кучу «наводок» и разных посторонних шорохов в случае, если вдруг «разболтается» такая же внутренняя перемычка в самом микрофоне и потеряет контакт

Но в этом случае подключаться таким кабелем к чужому аппарату — ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения током, если коснуться за «маму» XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать

Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512 бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Только есть небольшая особенность в том, что «горячий» или главный контакт в DMX-512 — №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут «зеркалить» в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор — 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров.

Вот в принципе и вся информация по теме, которая возможно скоро получит продолжение, так как технологии не стоят на месте и появляются всё новые, более совершенные типы разъёмов.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъем

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.

Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъем

Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.

Применение: колонки, микрофон, клавиатуры и т.д.

3. Тип TRRS пальчиковый аудио разъем

Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

Можно ли заряжать?

Если к устройству подключается периферия через OTG, то в таком случае оно должно будет ее питать, что значительно может снизить общую длительность работы устройства от встроенного в него аккумулятора. В связи с этим многие задумываются, можно ли через внешний источник подзаряжать такое устройство. Это возможно, но для этого нужна поддержка специального режима в устройства, а также отдельная распайка USB-разъема для зарядки.

На самом деле режим зарядки чаще всего предусматривается современными разработчиками гаджетов, однако далеко не все позволяют проводить такую процедуру. При этом следует отметить тот факт, что для перехода в такой режим зарядки должна быть использована отдельная схема распайки USB-разъема, в которой контакты замыкаются через отдельный резистор.

USB порт является одним из наиболее использованным в современном компьютере. Он появился в 1997 году. Спустя 2 года вышло его обновление USB 2.0, скорость которого составляла в 40 раз выше предыдущего. На сегодняшнее время уже выпускают компьютеры с новым usb интерфейсом USB 3.0, скорость которого выше от юбс 2.0 в 10 раз. В этой статье мы осмотрим что находиться внутри кабеля микро — usb, мини — usb. То есть как организованные провода и для чего каждый из них предназначен. Данная распайка (распиновка) будет полезная как радиолюбителям так и пользователям которые хотят сделать какой-то переходник. Или разобраться во всем и сделать себе зарядку к мобильному телефону.

Осторожно! Неправильное подключение может повредить устройство которое вы подключите к usb шине. Разъем типа USB 2.0 представляет собой плоский коннектор с четырьмя контактами, он имеет маркировку AF (BF) – «мама» и АМ (ВМ) — «папа»

Микро-USB имеют такую же маркировку, только с приставкой micro, а устройства типа мини, соответственно, — приставку mini. Последние два вида отличаются от стандарта 2.0 тем, что в этих разъемах используется уже 5 контактов. И, наконец, самый последний тип — это USB 3.0. Внешне он похож на тип 2.0, однако в таком коннекторе используется целых 9 контактов

Разъем типа USB 2.0 представляет собой плоский коннектор с четырьмя контактами, он имеет маркировку AF (BF) – «мама» и АМ (ВМ) — «папа». Микро-USB имеют такую же маркировку, только с приставкой micro, а устройства типа мини, соответственно, — приставку mini. Последние два вида отличаются от стандарта 2.0 тем, что в этих разъемах используется уже 5 контактов. И, наконец, самый последний тип — это USB 3.0. Внешне он похож на тип 2.0, однако в таком коннекторе используется целых 9 контактов.

Параллельные и последовательные

И скорость передачи будет другая:

• Во-первых, если передача по проводам в обоих случаях одинаковая, то второй случай окажется в 8 раз медленнее за счёт этой самой поочерёдной передачи битов одного байта.
• Во-вторых, нужно либо время на саму выполнение программной процедуры разворачивания байта в биты или дополнительные технические схемы такой развёртки.

Получается, у каждого варианта свои плюсы, но и свои минусы.

1. Сразу по восемь бит (то есть побайтно) передавать быстрее, но проводочков надо в восемь раз больше
2. По одному биту передавать — нужно всего один информационный проводок, зато будет в 8 раз медленнее.

Вот и назвали в первом случае передачу параллельной, а во втором случае — последовательной.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

• А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
• B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распайка аудиокабелей

Правильная распайка сигнальных аудио кабелей, таблица №1

Таблица далее поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.

Примечание к таблице №1

Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».

Правильная распайка аудио кабелей, таблица №2

Возможно таблица №2 будет удобней, да и некоторые различия между ними есть.

Правильная распайка разъёма mini-XLR, таблица №3

Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

• F — «мама».
• M — «папа».

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

• Красный — положительный контакт постоянного напряжения в 5 В.
• Белый — data-.
• Зеленый — data+.
• Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

• Красный — 5 В+.
• Белый — данные-.
• Зеленый — данные+.
• Черный — общий.
• Фиолетовый — прием-.
• Оранжевый — прием+.
• Без цвета — земля.
• Синий — передача-.
• Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Выбор коннекторов

Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack», а тем более разъёмов типа Phono, иначе RCA или «тюльпан». Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются там и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о китайских.

Немного подробностей о «Джеках». Более правильно разъём «Jack» называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и манжета — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, в народе его часто называют «стерео-джек». Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, словом «Jack», если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS», а сам штеккер называется «Plug». На фото далее разъём TS от Amphenol.

«XLR» (в народе — Канон или Кэннон) — очень надёжный разъём, если он не подделка. Советую отдавать ему предпочтение в линейной коммутации сигналов.

Выше не подделка — Neutrik Speakon 4-х контактный. Произошло от SpeakON (игра слов — speaker, connector и ON — включить).

Распайки и схемы MIDI кабелей

Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M (пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.

На изображении выше показано:

1. Маркировка контактов разъёмов DIN-5.
2. Распайка стандартного MIDI-кабеля DIN-5M in + DIN-5M out.
3. Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью Gameport.
4. Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out.

В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лэптопа. Очень мобильно и надёжно.

Распиновка COM порта RS232

Правильная распиновка СOM-порта RS232

Распиновка COM порта — RS232 интерфейс был сконструирован более пятидесяти лет тому назад. А после этого был стандартизирован. В различных периодах усовершенствования технических возможностей компьютеров успешно применялся для подключения к телефонной линии с помощью модема. На данный момент такой интерфейс считается как уже вчерашний день. В основном его невостребованность заключается слишком низким быстродействием. Так как там задействованы линейные сигналы в однофазной форме. То-есть не дифференциальные.

Наружный вид девяти-контактного коннектора RS232

В современных устройствах на смену интерфейсу RS-232 пришел новый, отличающейся существенным быстродействием — USB. Тем не менее, и до настоящего времени их можно встретить в действительности огромное количество в различных аппаратах. Последовательный порт, цоколевка которого описана ниже, очень востребован в изделиях предназначенных для промышленных целей, а также для медицинского оборудования.

В бытовых условиях необходимость в применении стыковочных проводов для соединения с COM-портом в большинстве случаев появляется в определенные моменты. Например: когда возникает необходимость работы с периферией ранних лет изготовления, и требующих создать взаимосвязь с персональным компьютером. Помимо этого, его можно часто обнаружить в девайсах для загрузки программы в микроконтроллер.

Характерные особенности порта

Что касается самой контактной колодки интерфейса RS-232 и ее кабельной составляющей, то они собраны на 9-пиновом разъеме D-Sub. Штыревые контакты размещенные в двухрядном варианте, для обеспечения точности подсоединения вилки к разъему, форма колодки имеет несимметричную конструкцию. Все контактные штырьки обозначены номерами, подробнее как делается распиновка COM порта обозначено в приведенной ниже таблице.

Таблица

Номер контакта	Назначение	Обозначение
1	Активная несущая	DCD
2	Прием компьютером	RXD
3	Передача компьютером	TXD
4	Готовность к обмену со стороны приемника	DTR
5	Земля	GND
6	Готовность к обмену со стороны источника	DSR
7	Запрос на передачу	RTS
8	Готовность к передаче	CTS
9	Сигнал вызова	RI

Множество устройств во время своей работы задействует не все контакты, а только необходимую им часть, поэтому исходя из этого обусловливается реальная распиновка COM-порта. Необходимая информация об это имеется прилагаемой документации к соответствующему оборудованию.

Соединительный кабель

Если нет необходимости задействования все контактной группы, то в таком случае можно использовать обычную витую пару. При этом ее отдельные провода припаиваются к вилке и контактам в колодке разъема. Ввиду ограниченного пространства в самой колодке, в местах пайки провода желательно помещать в кембрик.

Наибольшее расстояние связи относительно стандарта должна быть более 15 метров. Если требуется ее увеличение, тогда для этого нужно использовать экранированный провод.

Нуль-модемные кабеля для RS232

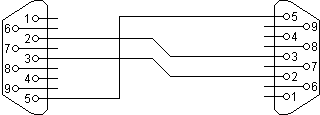

Простейшим способом соединить между собой два компьютера является использование нуль-модемного кабеля RS232. Для простого решения достаточно трехпроводной схемы RS232, где один провод является сигнальной землей, второй — приемником, третий — передатчиком. Но в зависимости от типа программного обеспечения, может потребоваться какой-то вид квитирования. Ниже представлены наиболее популярные типы нуль-модемных кабелей для RS232.

Простой нуль-модемный кабель без квитирования

Эта простейшая распайка кабеля не позволяет осуществить контроль приема-передачи данных на «железном уровне», но на программном уровне контроль возможен с помощью анализа XOFF и XON символов. Далеко не все программы способны работать с таким кабелем. Это скорее теоретическая концепция. Существуют также конструкции кабелей с симуляцией квитирования на «заглушке» и частичным квитированием без возможности контроль приема-передачи данных на «железном уровне». Ниже представлена распайка кабеля RS232 с полным квитированием, рекомендованная Microsoft.

Распиновка разъемов типа USB.

• первый провод (красный цвет), на него подается напряжение питания постоянного тока +5 В;
• второй контакт (белый цвет), его используют для передачи информации (D-);
• третий провод (зеленый цвет), он также предназначен для передачи информации (D+);
• четвертый контакт (черный цвет), на него подается ноль напряжения питания, еще его называют общим проводом.

• Первые четыре контакта полностью совпадают со стандартом 2.0, так что идем далее.
• Пятый контакт (синего цвета) используют для передачи информации со знаком минус USB3 (StdA_SSTX).
• Шестой вывод – аналогично пятому контакту, но со знаком плюс (желтый цвет).
• Седьмой – дополнительное заземление.
• Восьмой контакт (фиолетовый цвет) предназначен для приема данных USB3 (StdA_SSRX) со знаком минус.
• И, наконец, последний девятый (оранжевый цвет) — то же что и седьмой вывод, только со знаком плюс.

Распиновка USB типа микро:

• первый контакт (красного цвета) предназначен для подачи напряжения питания + 5 В;
• второй и третий провода (белого и зеленого цветов) используются для передачи данных;
• четвертый контакт сиреневого цвета в коннекторах типа В не задействован, а в разъемах типа А он замыкается на общий провод для поддержки OTG-функции
• последний, пятый, контакт (черного цвета) – нуль напряжения питания.

Компьютерные технологии охватили весь мир и, наверное, нет такого человека, который бы не умел пользоваться компьютером. Но конечно же, интересует людей не только сам компьютер, но и все дополнительные элементы, которые меняют, ускоряют и преобразуют работу такой компьютерной техники.

Так, в последнее время большой популярностью пользуются универсальные USB шины, которые являются интерфейсом компьютера. Их изобрели в двадцатом веке, но разрабатывать стали лишь только через три года. И тогда появилась новая модель USB, которая в отличие от первой работала намного лучше. Например, скорость ее работы была увеличена в сорок раз. И зарядка поэтому держалась дольше.

Но через некоторое время разработчики такого интерфейса компьютера, как USB, все равно имел маленькую скорость для того, чтобы использовать внешние жесткие диски и другие устройства, скорость которых была намного большая. Поэтому создателям USB пришлось изменить устройство так, что получилась новая модель. Теперь скорость третьего типа USB стала быстрей в десять раз. Конечно же, это отразилось и на зарядке.

Кабель USB состоит из четырех проводников, выполненных из меди. Это два проводника, предназначенных для питания, а еще остальные проводники в витой паре. В этот комплект еще входит и заземленная оплетка.

Кабели USB имеют разные физические наконечники. Это зависит от того, к какому устройству оно подключаются. Существуют подключения к самому устройству и к хосту. Причем USB может быть с кабелем, так и без него. Возможен и такой вариант: кабель встраивается в само устройство. Кабель необходим для того, чтобы формировать интерфейс между устройством и хостом.

Рассмотрим теперь немного хост. В его качестве выступает специальный контролер, который запрограммирован и управляем. Его задача: обеспечивать деятельность интерфейса. Кстати, контролер чаще всего можно найти в микросхеме. Для соединения контролера с другими устройствами необходим концентратор.

А вот чтобы уже подключить внешние устройства к концентратору, используются порты, на конце которых и находятся разъемы. Кабели помогают USB устройствам подключаться к разъемам. Питание устройства может быть разным: от шины или внешний какой-то источник питания.

Для начала запуска достаточно всего лишь несколько минут и можно включаться в работу. Сначала сигнал о начале работы поступает на кабельный концентратор, который и сообщает дальше, что оборудование к работе готово.

Но стоит помнить одно правило. Всегда, когда начинаете выполнять распиновку устройства, сначала определите то, какова распиновка на вашем кабеле. Разъем юсб помогать подсоединить все внешние устройства к вашему компьютеру. Этот современный способ подключения заменяет все те способы, которые были ранее. Такой разъем дает дополнительные возможности: при работе компьютерного оборудования любые устройства могут быть подключены и сразу включаться в работу. Может он влиять и на работу зарядки.
