Как сделать самодельный стол для циркулярки своими руками по чертежам

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

1. Один из проводов катушки соединяем с одним из проводов якоря.
2. Другой подключаем к сети.
3. Второй провод якоря подсоединяем к диммеру.
4. Другой выход диммера подключаем к сети.
5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

1. Вал двигателя.
2. Вал пилы.
3. Ремень привода.
4. Шкиф мотора от стиралки.
5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
2. Далее соедините четырьмя уголками одинаковой длины.
3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Чертежи

Схема для изготовления стола для циркулярной пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала рассчитайте размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. Потому сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Чертеж стола для циркулярки своими руками

Недопустимо перевешивание конструкции в одну из сторон. Габариты столешницы должны подходить под поток распиловки. Окончательный вариант выявляется, исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящим размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтобы сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Видео: Стол для циркулярки из подручных материалов

Высота журнального столика как главный критерий его выбора

Вопреки своему названию, журнальный столик вещь многофункциональная. Он используется не только в качестве дизайнерского элемента, но и является полноценной поверхностью для всевозможных мелочей, подставкой…

Делаем стол в беседку своими руками

Вещи, сделанные собственными руками, никогда не выйдут из моды. И это касается не только украшений. Садовая и комнатная мебель hand made имеет не меньшую популярность. Это объясняется многими факторами,…

Какой должна быть высота компьютерного стола?

Пожалуй, не осталось такой сферы человеческой жизни, которая бы еще не ощутила на себе влияния современных высоких технологий. Сегодня компьютер идет рука об руку с человеком, в его профессиональной и…

Делаем письменный стол своими руками: процесс изготовления

Сегодня рынок предлагает широчайший выбор мебели различного дизайна, разнообразных моделей и предназначения. Производители учитывают и финансовые возможности покупателей, поэтому в мебельных салонах можно…

Преимущества создания стола-книжки своими руками

Можно сделать стол книжка своими руками, самостоятельно разработав и воплотив его внешний вид, при этом сэкономив значительную часть денег. Однако не стоит останавливаться на стандартной модели, следует…

Какой должна быть высота стола для ребенка

Правильная позиция при сидении для ребенка – условие выработки осанки, сохранения здоровья. Учеба, особенно в начальной школе, является нагрузкой, стрессом для организма. Поэтому необходимо создать…

Конструкция циркулярного станка

обычные пиломатериалы

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным

Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

1. Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
2. Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
3. Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
4. Сделать зенковку, чтобы утопить шляпки болтов.

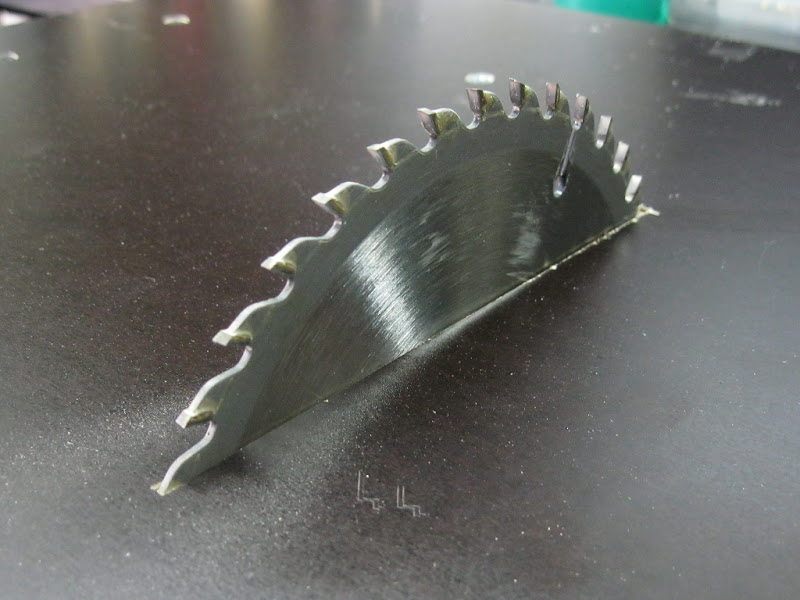

5. Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

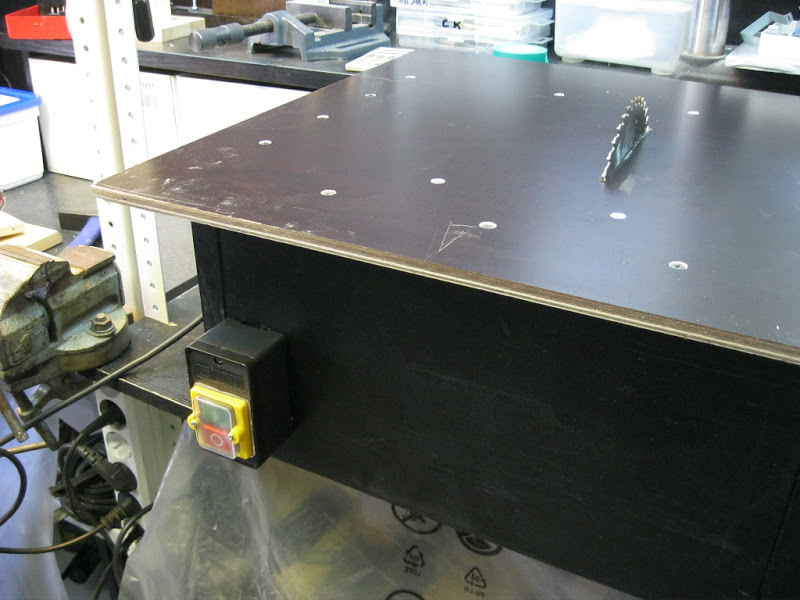

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Установка циркулярной пилы в самодельный стол

После изготовления основного корпуса, происходит установка электропилы в самодельный стол.

1. На этапах изготовления конструкции стола в столешнице были выпилены все необходимые отверстия.
2. Во время установки стационарной пилы необходимо идеально отрегулировать наклон инструмента, иначе выпилка деревянных деталей будет проходить некачественно. Первым делом необходимо установить инструмент на готовую столешницу во все пазы и определить, нужно ли менять наклон. Если угол не соответствует желаемому, то придется его подрегулировать с помощью специальных болтов, это самый простой вариант. Либо можно выпилить специальные брусочки, которые будут прикрепляться к столешнице, а уже сверху на них, под нужным углом будет крепиться электропила.
3. Если инструмент установлен на месте правильно, все отверстия сходятся, нужно поставить и прикрепить подошву к столу болтами и затянуть их с внутренней стороны с помощью гаек с пружинными шайбами.
4. После того как ручная дисковая пила будет установлена, надо взять брусок немного больше, чем те, с помощью которых происходило регулирование угла наклона, и закрепить его на столешнице в том месте, где была отмечена платформа пилы.

Изготовление циркулярной пилы своими руками

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

сваривают из стального уголка

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

• лист железа;
• лист фанеры;
• брус размером 50×50 мм;
• доска размером 50×100 мм;
• стальной уголок для направляющих;
• две струбцины;
• ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

1. Шуруповёрт, электродрель.
2. Ножовка или электрический лобзик.
3. Инструменты для замеров (рулетка, угольник, линейка).
4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление комбинированного стола

Для станка применяется старый кухонный столик, такие раньше стояли почти в каждой кухне. Конструкция, в отличие от вышеописанной, имеет металлические детали, они устанавливаются в наиболее нагруженных узлах.

1. Вдоль столешницы прикручивают листовую сталь толщиной 2 мм. Это место сильно изнашивается, металл значительно увеличивает срок эксплуатации. К ней винтами прикручивается фрезер, надежность фиксации намного увеличивается.

2. Крепят кронштейны опорной рейки из металлической полосы. Эти детали часто затягиваются, фанера не выдерживает значительных циклических нагрузок и прогибается, крепление ослабевает и приходится менять элементы. Под кронштейнами к столешнице для увеличения прочности также прикручены небольшие куски металлических пластин.

3. Металлическими уголками повышают устойчивость стола, лифт для поднятия фрезы крепится к площадке из проката.

При желании на станок можно установить короб для сбора пыли и дополнительные линейки для регулировки зазора между фрезой в зависимости от ее диаметра.

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

1. Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.

   Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.

2. После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
3. Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
4. Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
5. Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
6. Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
7. Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
8. По меткам делаются сквозные отверстия.
9. Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
10. Крепим их к изделию столярным клеем, прижимая струбцинами.
11. Боковые ребра изготавливаются и крепятся точно так.
12. Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
13. Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
14. Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
15. Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.
16. Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
17. Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Станок с маятниковой подвеской двигателя

Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.

Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

	Если вынуть столешницу из короба тумбы, то можно увидеть подобное исполнение.
	Автомобильный домкрат позволяет развивать усилие в несколько тонн. Он упирается в специальный короб, где располагается сам фрезер.
	Вот так выглядит столешница сверху. Имеются упор. На поверхности изготовлен паз, со вклеенным в него направляющим швеллером из алюминия.
	В паз может устанавливаться каретка. С ее помощью деталь на обработку может подаваться под любым углом.
	Параллельный упор фиксируется в нужном положении с помощью барашковых гаек. В горизонтальной плоскости имеются пазы, по которым смещается упорное приспособление по рабочей поверхности стола.
	Короб для подключения пылесоса. Можно применять не только промышленный, но и бытовой пылесос.
	Сам фрезер крепится к столешнице с помощью стальной опорной пластины.
	Особенности крепления инструмента к пластине можно увидеть на представленной фотографии.
	Вращая ручку домкрата, мастер перемещает фрезер в вертикальном направлении.

Подробное видео о самодельном столе.

Процесс изготовления

После того, как все инструменты и материалы закуплены, можно приступать к следующим этапам. Сделать качественный циркулярный стол своими руками получится, если правильно выполнить работы по чертежам, и, собственно, сооружению конструкции.

Изготовленный стол будет ровным и удобным для работы лишь при наличии правильных расчетов. Если нет уверенности в своих силах при подготовке чертежей, стоит обратиться за помощью к специалисту.

Создание чертежа

Это первый и очень важный этап работ, который еще называют подготовительным. Правильные чертежи для циркулярной установки позволят избежать многих проблем на последующих этапах. Надо определиться, какими будут точные размеры стола, и начертить их на бумаге или на компьютере.

Важные моменты, которые обязательно учитываются при чертежах:

• Размеры отверстия в рабочей поверхности должно подбираться к конкретной модели пилы. Сделать конструкцию, которая подойдет сразу ко всем пилам – невозможно. Станина должна без проблем выдерживать все нагрузки, поэтому только точный подбор габаритов.
• Стол должен быть отцентрированным. Перевешивание одной части приведет к трудностям в работе. А вот уже размеры стола должны подбираться, исходя из габаритов помещения, в котором он будет установлен, и личных пожеланий мастера.
• Мультифункциональность стола. Если стол планируется сделать не только рабочей поверхностью, а еще и местом для хранения инструментов и материалов, то габариты столешницы делают с запасом. Специалисты рекомендуют еще на этапе чертежей нарисовать столешницу, размером больше одного м².

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

створки упора

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

https://youtube.com/watch?v=m0fJRF-JK58

Собираем стол своими руками

Сборку инструмента можно условно поделить на работу с несколькими её частями. К основным её составляющие относят каркас, боковые расширения, боковые упоры, прижимные пластины и основание-платформа для пилы.

Рассмотрим каждую часть по порядку важности

Каркас

Каркас изделия лучше всего изготавливать из металлического профиля (алюминия либо стали), а его сечение обычно выбирают из существующего ассортимента в магазине. Размеры каркаса, как основополагающие для стола, обуславливаются свободным пространством вокруг, габаритами режущего элемента и разновидности изделия (не перемещаемый или мобильный).

В соответствии с габаритами рассматриваемой вами пилы, в конструкции каркаса откладывают уровень нижней линии потенциального пропила и возможность изменения положения пилы на станине.

Боковые расширения

В ходе взаимодействия с особенно габаритными материалами в столе предусматривают установку боковых расширений из металла, прочного листа пластика либо древесины. По завершении обработки, благодаря своей конструкции, они опускаются по бокам установки.

Боковые упоры

Для облегчения процесса фрезерования на самодельном столе закрепляют параллельные боковые упоры.

С их помощью происходит крепление уголков на рабочем торцовочном столе.

Прижимные пластины

В качестве прижимных пластин на столе выбирают металлический профиль и оснащают его устройством для жёсткой фиксации с поверхностью. Установка пластин происходит следующим образом: один элемент размещается под рабочей поверхностью, а второй – над ней. Далее затягивается болтовое соединение, крепко сжимая материалы между собой.

Монтаж пилы

После сборки металлического каркаса и сборкой расширений, упоров и прижимных пластин можно приступать к завершающему этапу. Монтаж торцовочной пилы заключается в размещении её на основание-платформу и скреплении деталей шурупами.

Проверка надежности

Заключительным этапом является проверка целостности и общей надежности торцовочной стола.

Общую надёжность стола оценивают при помощи пробного выполнения работы.
